릴레이를 사용해 전원 공급을 바꿔주는 회로입니다.

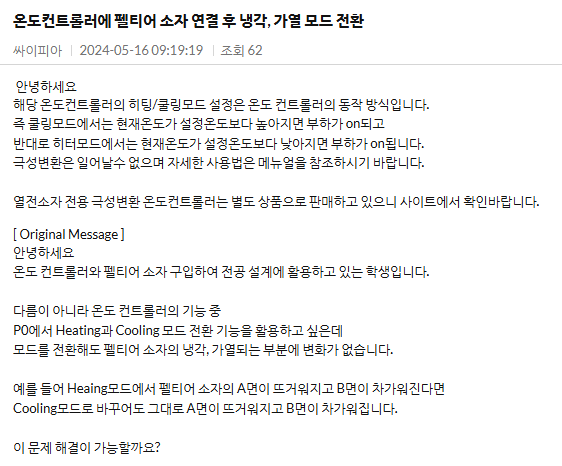

펠티어 소자와 릴레이 연결방법을 설명할 그림이 필요해 인터넷에서 찾아보았으나 있는 자료는 릴레이 1개를 연결하는 것뿐이었습니다. 펠티어 소자는 냉각과 가열로 모두 사용할 수 있는데 모두 한 가지로만 사용하는 방법이었습니다.

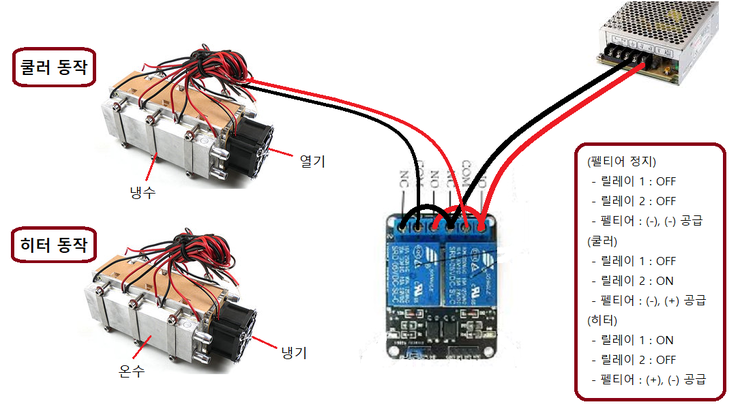

릴레이 2개를 사용하여 냉각과 가열로 동작하도록 하는 회로가 필요해서 직접 그렸습니다.

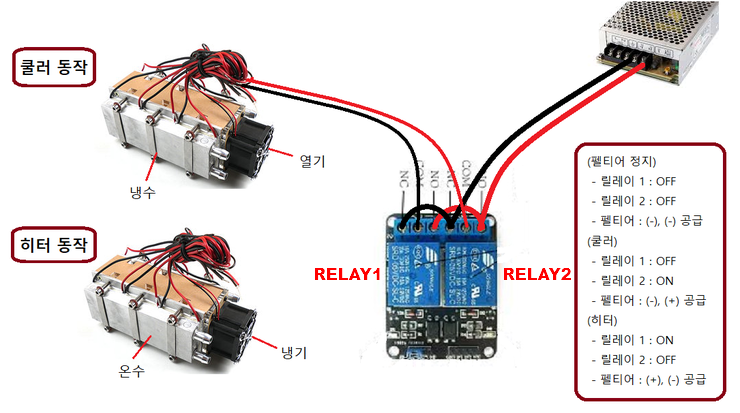

위 이미지에 Realy1, Relay2 표시가 없어 이미지에 표시함
다음에 또 필요할까 봐 올려 둡니다. 펠티어를 연결한 후 냉각과 가열이 반대로 나오면 펠티어 연결 극성을 바꾸어 연결하면 됩니다.
이 회로도는 DC 모터 정역 회전에도 사용할 수 있습니다.
