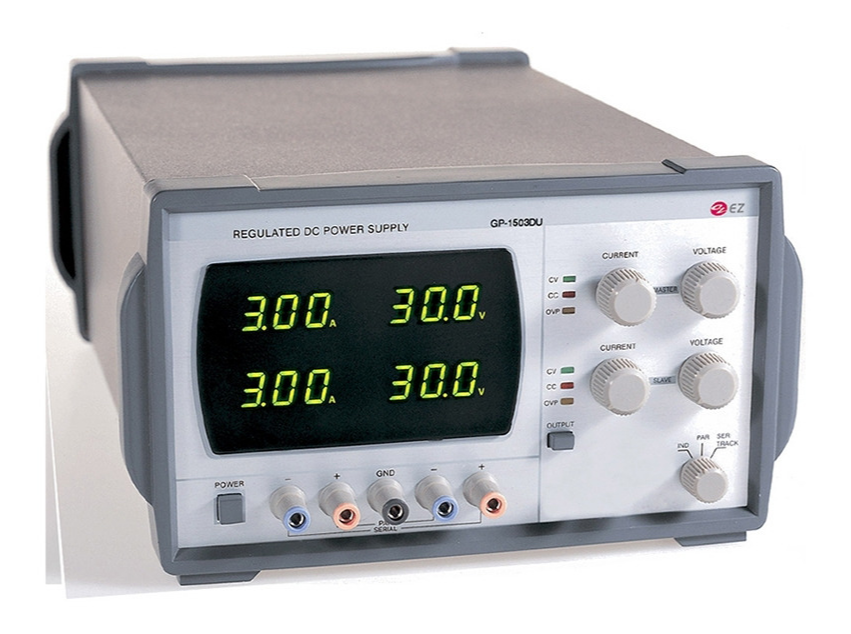

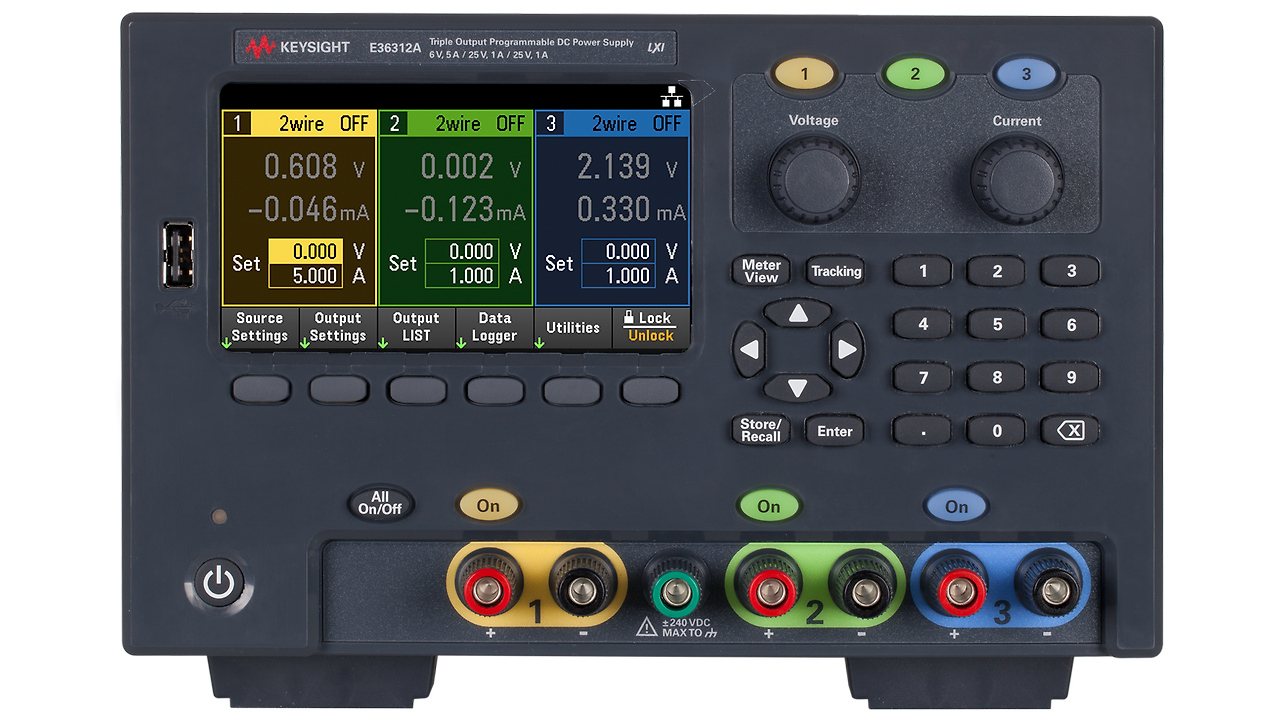

전원공급장치(PSU)의 일반적인 직렬 및 병렬 채널 작동



질문



보유 중인 PSU에 하나 또는 두 개의 4 상한 동작용 절연 채널이 있습니다. 사용하고 싶은 애플리케이션이 몇 개 있는데, 매뉴얼에서는 질문에 대한 답을 찾을 수가 없습니다.



• 출력 전압 증가
• 출력 전류 증가
• 추가 PSU를 사용하여 출력 전력 증가
• Peltier Element(음의 전압 및 양의 전압 적용 - 역병렬연결과 함께 두 개의 채널 사용)

감지 라인의 배선 정보도 함께 알 수 있을까요?



답변



1) 출력 전압 증가(직렬 모드)

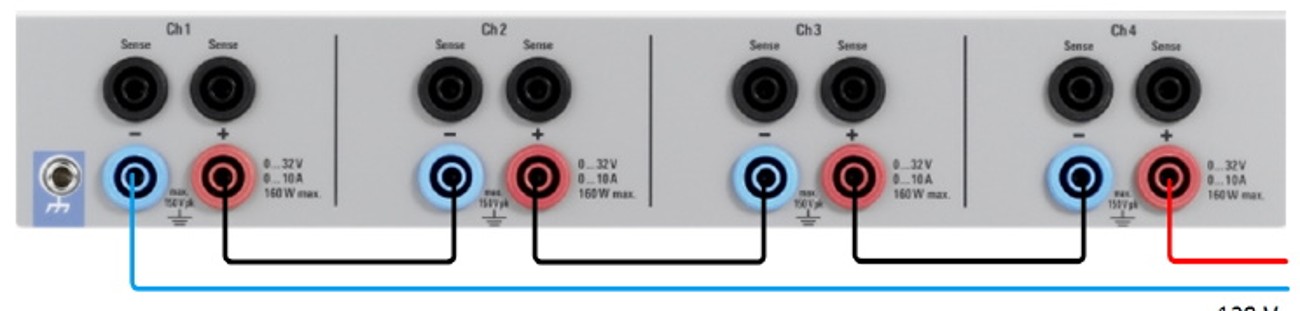

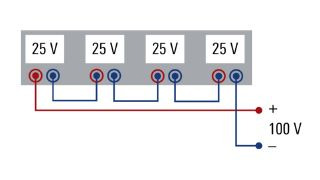

다음 상호 접속은 개별 출력 전압을 추가합니다. 모든 출력에서는 동일한 전류가 흐릅니다. 직렬로 연결된 출력에 대한 전류 제한은 반드시 동일한 값으로 설정되어야 합니다. 만일 출력 중 하나가 전류 제한을 초과하게 되면 전체 전압에 문제가 발생합니다. 따라서 부하가 고르게 분배될 수 있도록 모든 전압을 동일한 값으로 설정할 것을 권장합니다.



특히 저항이 낮은 부하를 연결했을 때는 연결된 모든 채널을 활성화하십시오. 그렇지 않으면 비활성화된 채널의 보호 다이오드가 과부하되어 기기에 손상을 가할 수 있습니다.



이와 함께 접지에 대한 최대 전압 또한 중요하게 고려해야 합니다. 직렬연결 전압은 접지에 대한 최대 전압을 초과해서는 안 됩니다.



열결도











2) 출력 전류 증가(병렬 모드)

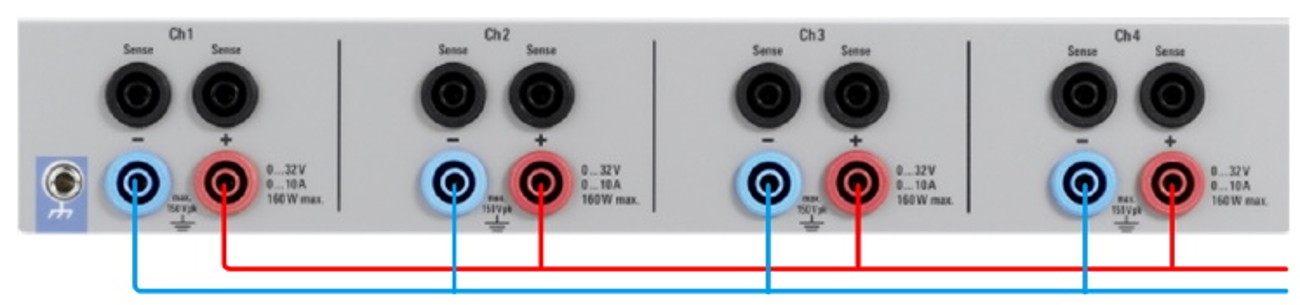

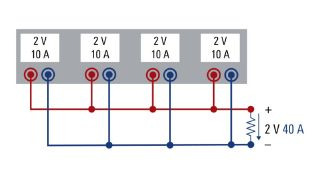

총전류를 증가시켜야 하는 경우에는 전원공급장치의 출력을 병렬로 연결해야 합니다. 개별 출력에 대한 출력 전압은 가능한 한 같은 전압으로 설정되어야 합니다. 이 작동 모드에서는 아주 작은 전압 차이가 전압 출력을 전류 한계까지 충전하고, 다른 전압 출력이 남은 전류를 제공하는 것이 일반적입니다.



최대 총전류는 병렬로 연결된 모든 개별 전류의 합계입니다. 병렬로 연결된 전원공급장치의 경우, 전원공급장치 내에 보상 전류가 흐를 수 있습니다. 타사 제조업체에서 제조하여 과부하 방지 기능이 없는 전원공급장치를 사용하게 되면 전류가 고르게 분배되지 않아 장치가 파손될 수 있습니다.











일반적으로 가장 높은 출력 전압을 갖는 채널이 가장 높은 전류를 제공합니다. 이 채널의 전류가 한계에 도달하면, 병렬로 연결된 다음 채널이 남은 전류를 공급합니다.



허용 오차로 인해 개별 채널의 전압에 다소 차이가 있을 수 있음을 명심하십시오. 전압을 약간 증가시키면 부하를 더 고르게 분배할 수 있습니다. 채널의 전압이 (동일한 케이블 세트에 의해) 특정 mV까지 증가해야 하는 경우, 초기 전류는 이 채널에서 제공됩니다.



또한, 전류 제한 설정을 사용하여 여러 채널에 부하를 고르게 분배할 것을 권장합니다. 총전류를 연결된 채널의 전류 제한에 비례하여 분배하십시오. 이렇게 하면 전력 손실을 보다 균등하게 분배하여 열 손실을 개선하고 반도체 손상을 방지할 수 있습니다.



3) 추가 채널/PSU를 사용하여 출력 전력을 증가시킬 때 일반적으로 고려해야 할 사항



직렬 및 병렬 모드와 관련하여 설명된 내용과 함께 다음 항목에 주의해야 합니다.



• 접지에 대한 최대 전압이 사용 중인 모든 PSU의 최저 전압을 초과해서는 안 됩니다.
• 일부 PSU에는 연결 저항을 낮추기 위한 후면 커넥터가 있습니다. 이 커넥터를 사용하십시오.
• 도체 저항을 가능한 한 낮게 유지할 수 있도록 단면적이 가장 높은 케이블을 사용하십시오.
• 두 개 이상의 PSU를 사용하는 경우, 출력을 동시에 ON으로 설정할 수 없음을 명심해야 합니다. 특히 출력 전류를 증가시키고 DUT가 전체 전류를 즉시 유도해야 하는 경우, 모든 PSU의 작동 준비가 완료되었을 때만 DUT의 전원을 켜는 적절한 외부 스위치를 반드시 사용해야 합니다.



4) DUT(예: Peltier Element)에 적용할 특별한 음의 전압 및 양의 전압



출력을 역병렬로 연결하는 것은 불가능합니다. 출력 중 하나가 "OFF"로 설정된 경우에도 원치 않는 효과가 발생하여 출력에 손상을 가할 수 있기 때문입니다. 하지만 극성이 다른 채널 사이에 갈바닉 분리 방식으로 별도의 릴레이를 통해 출력을 상호 연결할 수 있습니다. 그러면 이중 교환 스위치로 사용할 수 있습니다.



5) 감지 포트 배선



감지 라인을 사용하려면 동일한 케이블 라우팅을 사용하여 라이브 채널로 라우팅해야 합니다.



이때 감지 라인에 전류가 흐르지 않도록 하는 것이 중요합니다.



참고 사이트 1

참고 사이트 2
