9mm 초소형 시그널 피에조 부저(904RP/A)



9mm 초소형 시그널 피에조 부저(904RP/A)

60원



9mm 초소형 시그널 부저/ 소형 피에조 부저/ 벨소리/ 알림음 부저 (904RP/A) 본 제품은 9mm 초소형 시그널 부저/ 소형 피에조 부저/ 벨소리/ 알림음 부저 (904RP/A)이며, 다양하게 활용하기 좋은 초소형 시그널 부저이므로 미사용 새 제품입니다.



미사용 새 제품이지만 보관상의 문제로 인해 제품에 먼지 및 스크래치가 있을 수 있으며, 정확한 작동전압을 알 수 없어 저렴한 부품가격에 판매하는 제품이라는 점 참고 부탁드립니다. 구매 후 활용이 가능하신 분만 구매 부탁드립니다.



피에조부저는 피에조 효과를 이용해 소리를 내는 소자이며, 피에조 효과란 수정이나 세라믹과 같은 일부 물질은 전기적 신호를 주면 물질이 늘어났다 줄어들었다 하면서 진동을 내는 효과를 말하니다.



진동을 할 수 있는 판을 붙여주면 소리가 나는데 이제 바로 피에조 부저입니다. 일반 스피커보다 구조가 간단하고 얇게 만들 수 있고 저렴하다는 특징을 가지고 있습니다.



스피커처럼 큰 소리를 내진못하지만 케이스와 판의 크기를 조절해서 특정한 주파수에서 공진이 발생해서 큰소리가 나도록 기구적으로 만듭니다. 본 제품은 시그널 신호가 입력이 되어야 소리가 나는 시그널(신호) 부저이며, 견고하게 만들어져 일부러 힘을 가하지 않는 이상 쉽게 부러지지 않습니다.



다양하게 널리 사용되는 피에조부저를 다이조아만의 저렴한 가격에 판매중이오니 이 기회 놓치지 마시고 많은 구매 바랍니다!!

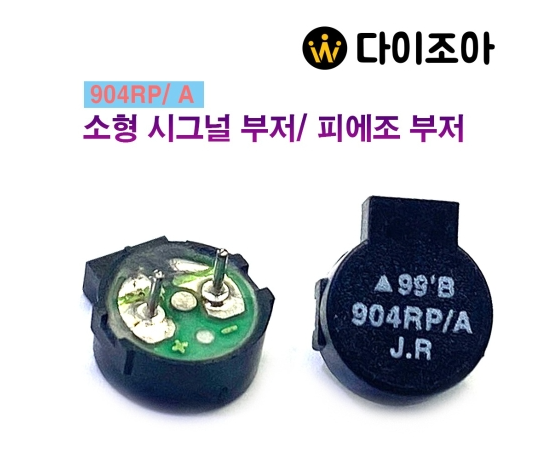

품명 : 초소형 시그널 부저 모델명 : 904RP/A 크기 : 9mm(지름) x 4mm(높이/핀제외) 색상 : 블랙







904RP/A



입력해주신 904rp/a는 회로 설계나 전자 부품에 자주 사용되는 9mm 초소형 피에조 부저(Piezo Buzzer)의 모델명입니다.



초소형 피에조 부저인 904rp/a(또는 9042 규격의 패시브 부저)는 수동 부저(Passive Buzzer)로 분류됩니다.수동 부저는 일반 스피커처럼 주파수 신호(PWM 또는 Square Wave)를 입력해야만 소리가 납니다. 단순히 전원(+/-)만 연결하면 소리가 나지 않거나 부품이 망가질 수 있으므로, 아래의 회로 구성 방법을 참고하여 연결해 주세요.





1. 부저 핀 확인하기



부저 하단을 보면 두 개의 핀이 있습니다. [1]

• (+) 핀: 일반적으로 핀의 길이가 조금 더 길거나, 부저 윗면에 (+) 표시 또는 스티커가 붙어 있습니다.
• (-) 핀: 핀의 길이가 상대적으로 짧습니다. [1, 2]

---



2. 아두이노(MCU) 기본 연결 방법



부저는 소모 전류가 낮아 아두이노의 GPIO 핀에 직접 연결할 수 있습니다. [1]



부저 핀 [1, 2]연결할 위치

(+) 플러스 핀	아두이노의 PWM 출력 디지털 핀 (예: D3, D5, D6, D9 등)
(-) 마이너스 핀	아두이노의 GND (그라운드) 핀



⚠️ 주의: 조금 더 안정적인 회로 구성을 원하시거나 높은 음량을 원하신다면, (+) 핀과 아두이노 핀 사이에 100Ω ~ 220Ω 정도의 저항을 직렬로 연결해 주는 것이 안전합니다.

---



3. 소리 출력을 위한 테스트 코드 (아두이노 스케치)

회로 연결 후, 아두이노에 아래 코드를 업로드하면 부저가 주파수 신호를 받아 1초 간격으로 '삐-' 소리를 냅니다. (아두이노 9번 핀에 부저의 (+)를 연결했을 때의 기준 코드입니다.)



int buzzerPin = 9; // 부저의 (+) 핀이 연결된 아두이노 핀 번호

void setup() {
  pinMode(buzzerPin, OUTPUT); // 부저 핀을 출력으로 설정
}

void loop() {
  // tone(핀번호, 주파수Hz) 함수를 사용해 1000Hz(1kHz)의 음을 출력합니다.
  tone(buzzerPin, 1000);
  delay(1000); // 1초 유지

  // noTone(핀번호) 함수로 소리를 끕니다.
  noTone(buzzerPin);
  delay(1000); // 1초 유지
}
