ESP32 LoRa32 V3 915MHz ESP32-S3 WiFi+BT 개발 보드

제품 설명



ESP32 LoRa32 V3 915MHz ESP32-S3 WiFi+BT 개발 보드 SX1262 CP2102 OLED 디스플레이 LoRa 키트 2세트 (Arduino Meshtastic IoT LoRaWAN 호환)

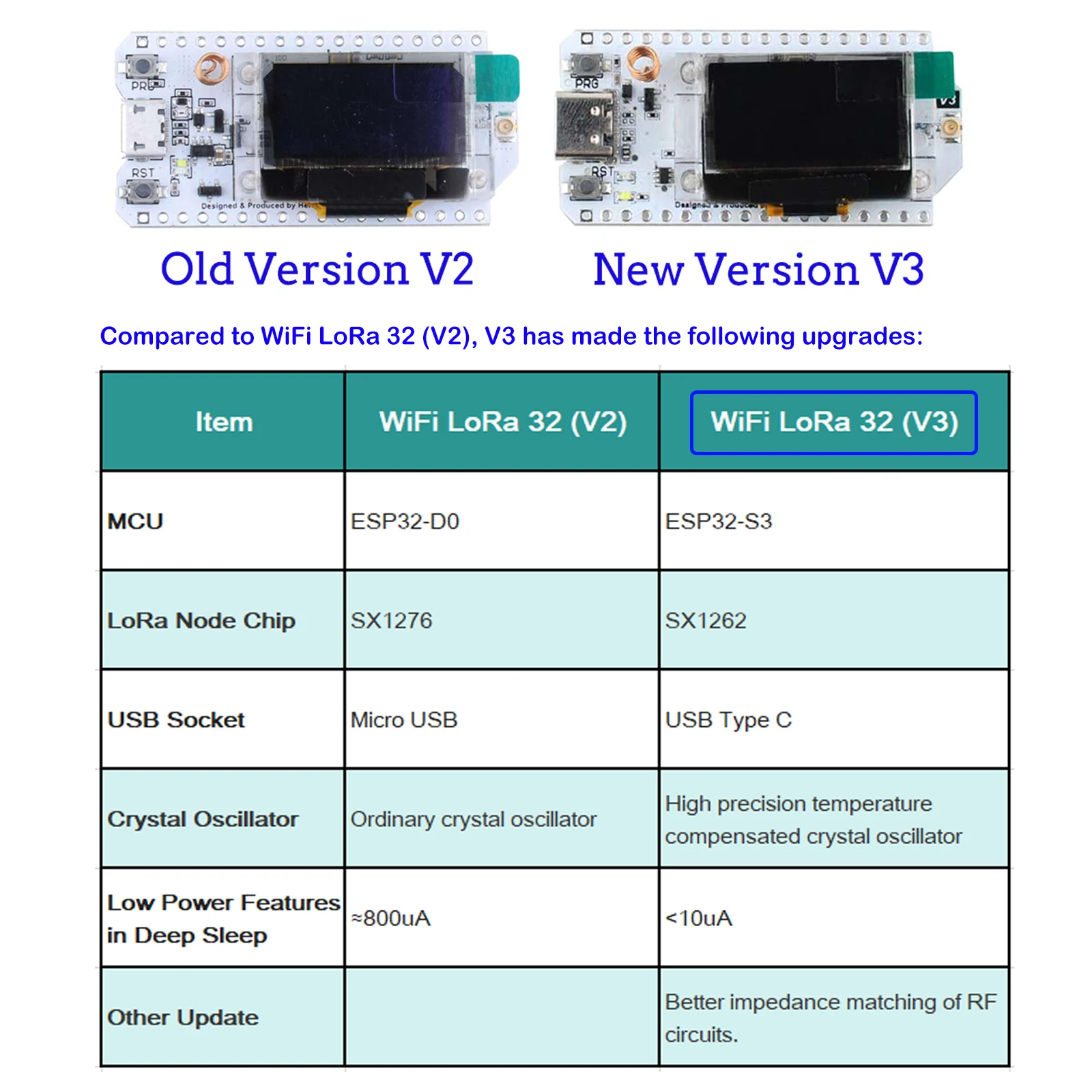

WiFi LoRa 32는 IoT 개발 보드로서 개발자와 메이커들에게 꾸준히 사랑받고 있습니다. 새롭게 출시된 V3 버전은 V2 버전과 동일한 핀 배열을 유지하며 Wi-Fi, BLE, LoRa, OLED 디스플레이 등의 기능을 그대로 제공합니다.

스마트 시티, 스마트 팜, 스마트 홈, 산업 제어, 스마트 홈 보안, 무선 계량기 판독 및 IoT 개발에 최적의 선택입니다.



참고:

안테나 포함;

SH1.25 x 2 배터리 커넥터 포함;

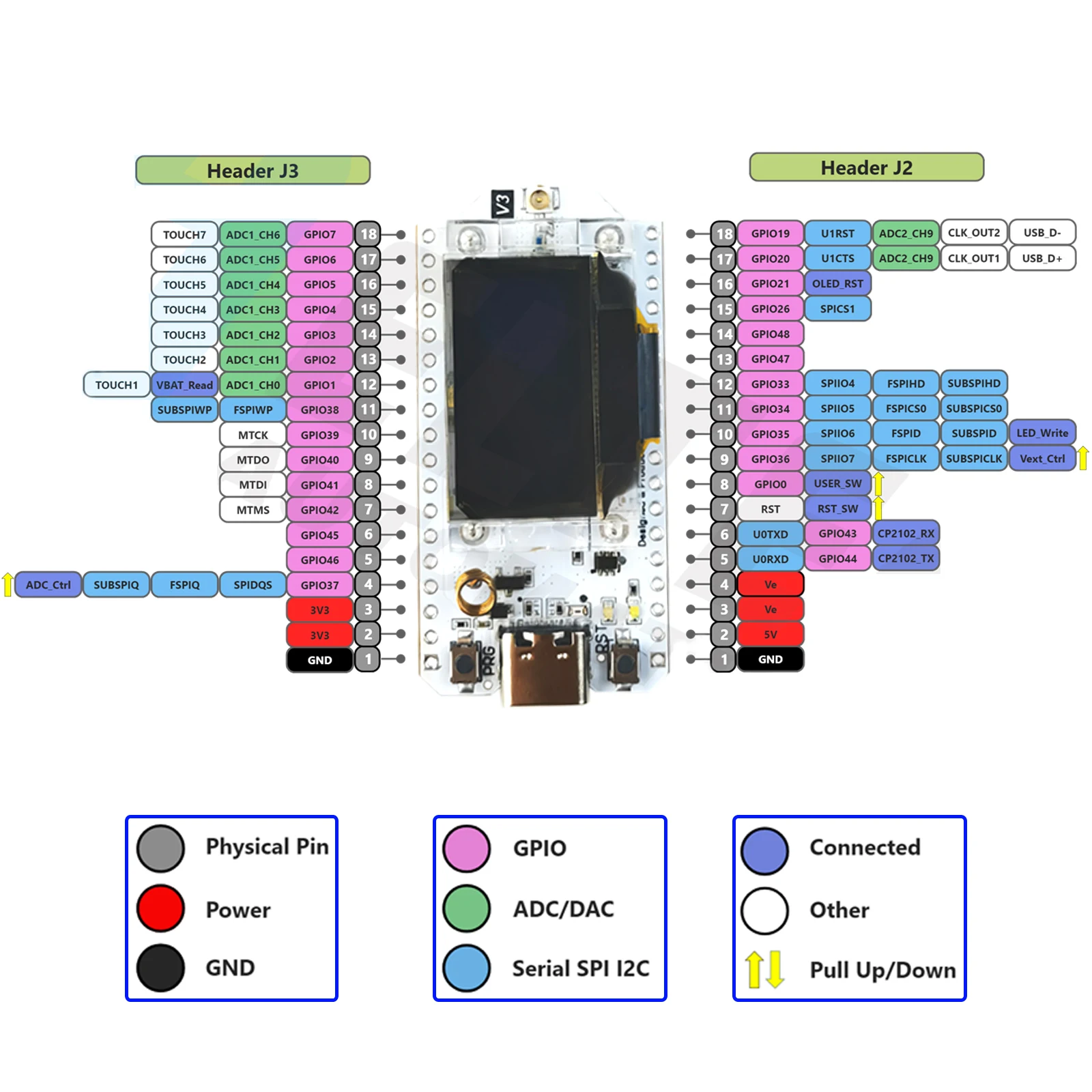

2.54 핀 (납땜 없음) 및 핀 배치도 스티커 포함;

배터리 미포함;

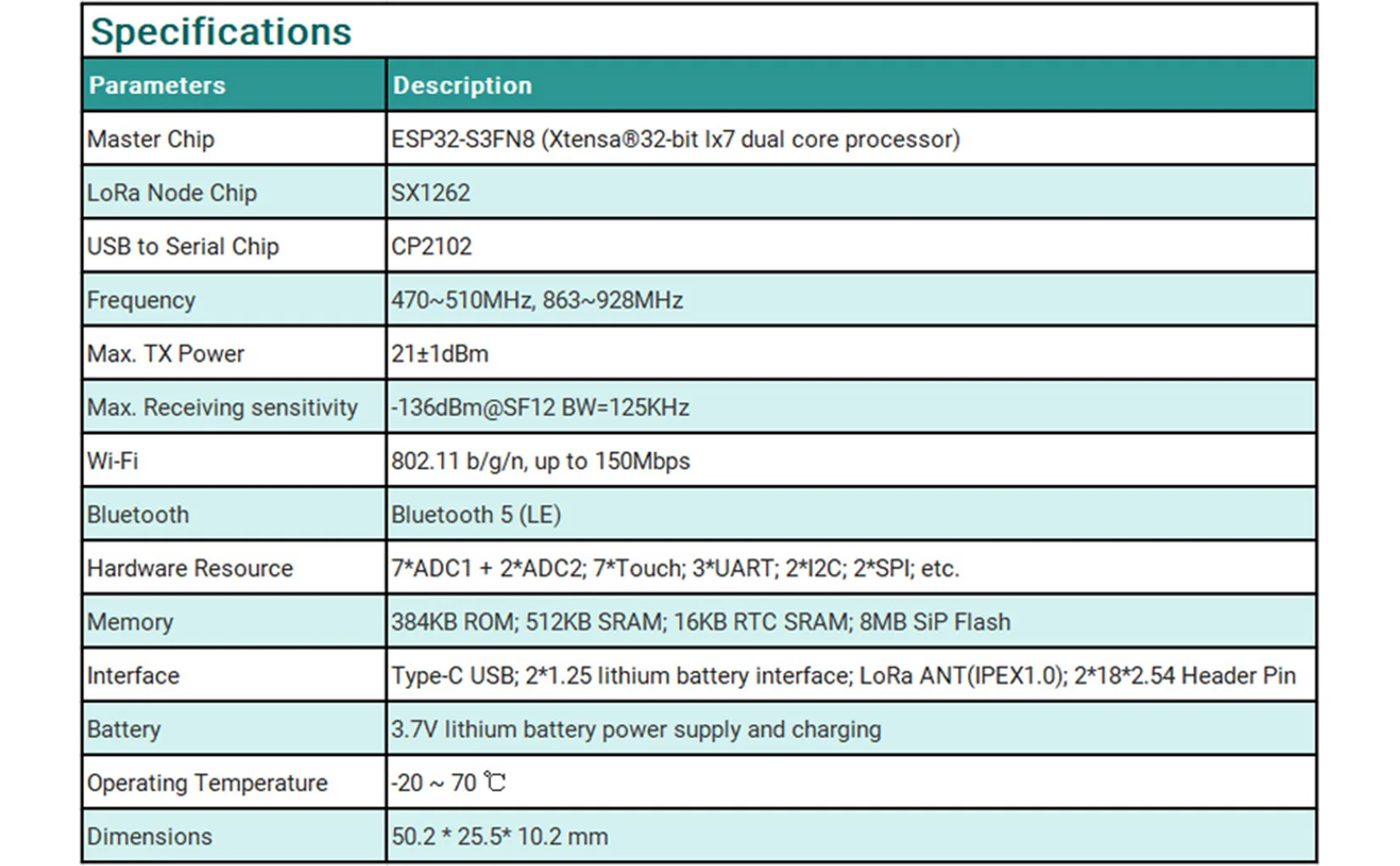

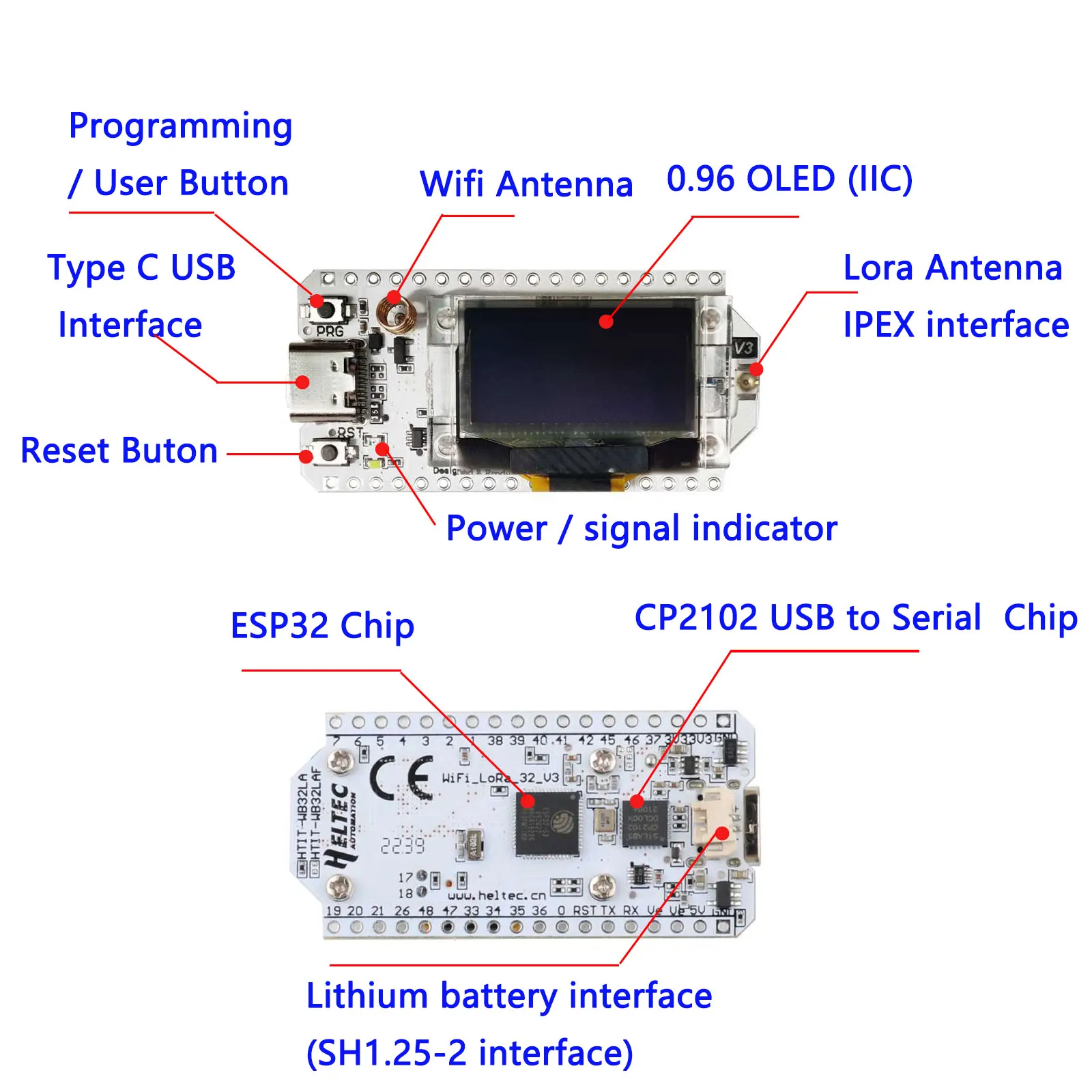

주요 특징:



- 마이크로프로세서: ESP32-S3FN8 (Xtensa® 32비트 LX7 듀얼 코어 프로세서, 5단 파이프라인 랙 구조, 최대 240MHz 주파수)

- SX1262 LoRa 노드 칩

- Type-C USB 인터페이스 (완전한 전압 레귤레이터, ESD 보호, 단락 보호, RF 차폐 등 다양한 보호 기능 탑재)

- 온보드 SH1.25-2 배터리 인터페이스, 통합 리튬 배터리 관리 시스템 (충전/방전 관리, 과충전 보호, 배터리 잔량 감지, USB/배터리 자동 전환)

- WiFi, LoRa, Bluetooth 3개 네트워크 연결 지원, 온보드 WiFi 및 Bluetooth 전용 2.4GHz 금속 스프링 안테나, LoRa 사용을 위한 IPEX(U.FL) 인터페이스 제공

- 온보드 0.96인치 128*64 도트 매트릭스 OLED 디스플레이 (디버깅 정보, 배터리 잔량 등 표시 가능)

- CP2102 USB-시리얼 포트 칩이 내장되어 있어 프로그램 다운로드 및 디버깅 정보 출력이 편리합니다.

- 아두이노 개발 환경을 지원합니다.

- ESP32 + LoRaWAN 프로토콜 아두이노® 라이브러리를 제공합니다. 이 라이브러리는 표준 LoRaWAN 프로토콜을 지원하며, LoRaWAN 프로토콜을 실행하는 모든 LoRa 게이트웨이와 통신할 수 있습니다. 이 코드를 실행하려면 라이선스가 필요합니다.

- 우수한 RF 회로 설계와 저전력 설계를 적용했습니다.



915MHz 안테나 5dBi SMA 수형 무지향성 안테나



주파수: 915MHz

이득: 5dBi

VSWR: <1.5

임피던스: 50Ω

길이: 19.5cm

커넥터: SMA 수형

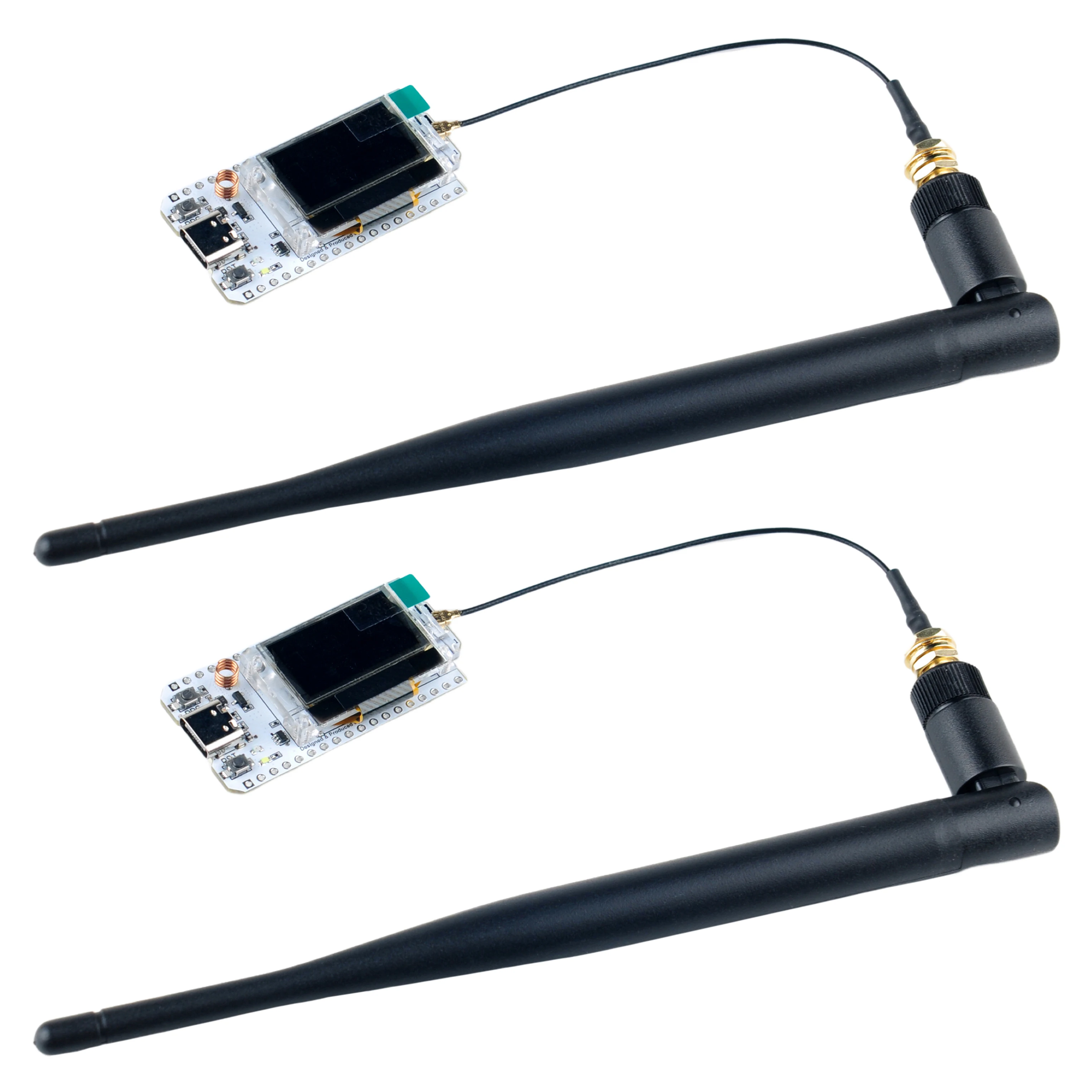

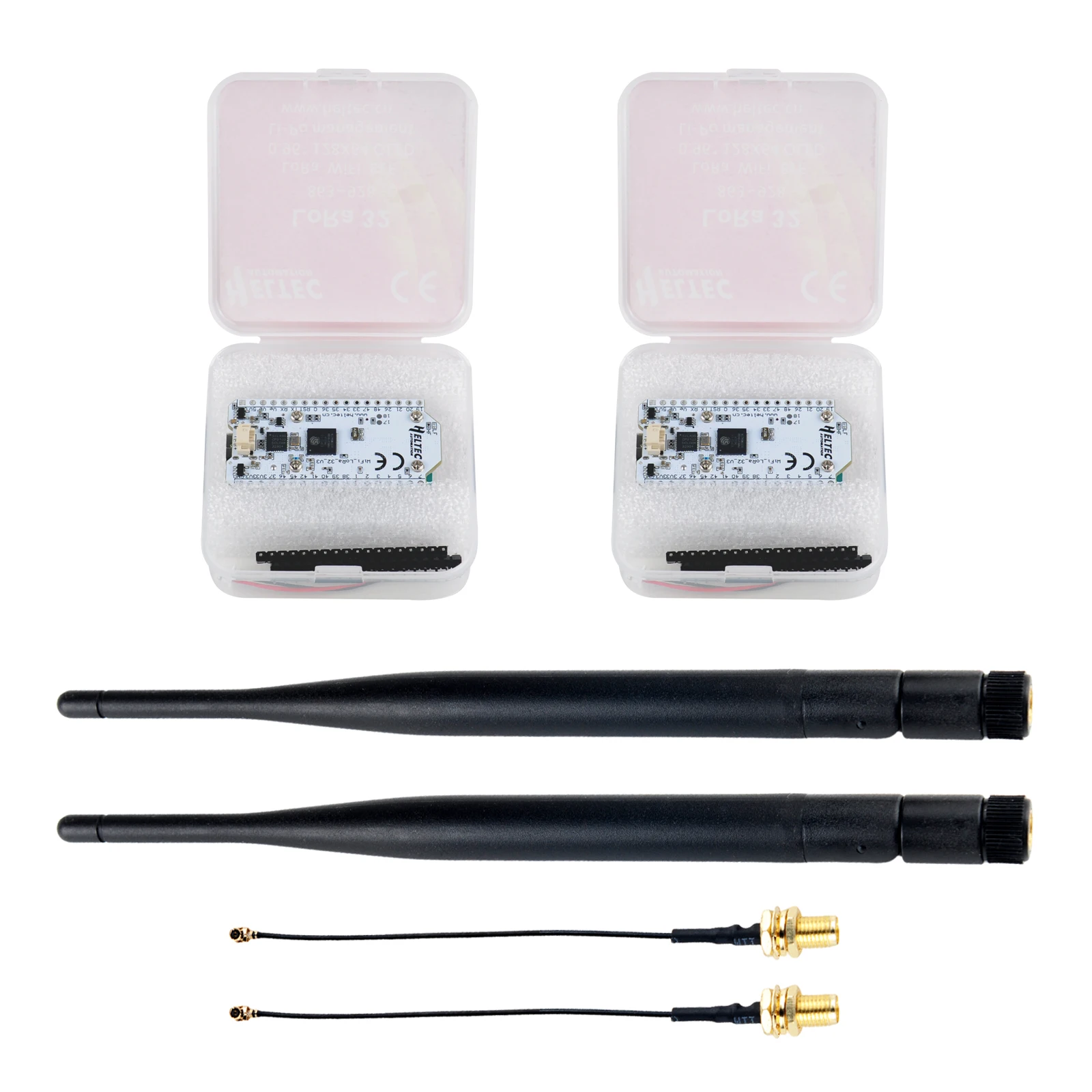

패키지 구성품:



ESP32 LoRa V3 OLED 개발 보드 2개

915MHz LoRa 안테나 2개

JST 1.25mm-2P 커넥터 2개

2.54핀 (납땜 없음)
