ESP32 LoRa 개발 보드, 868/915MHz 주파수 대역

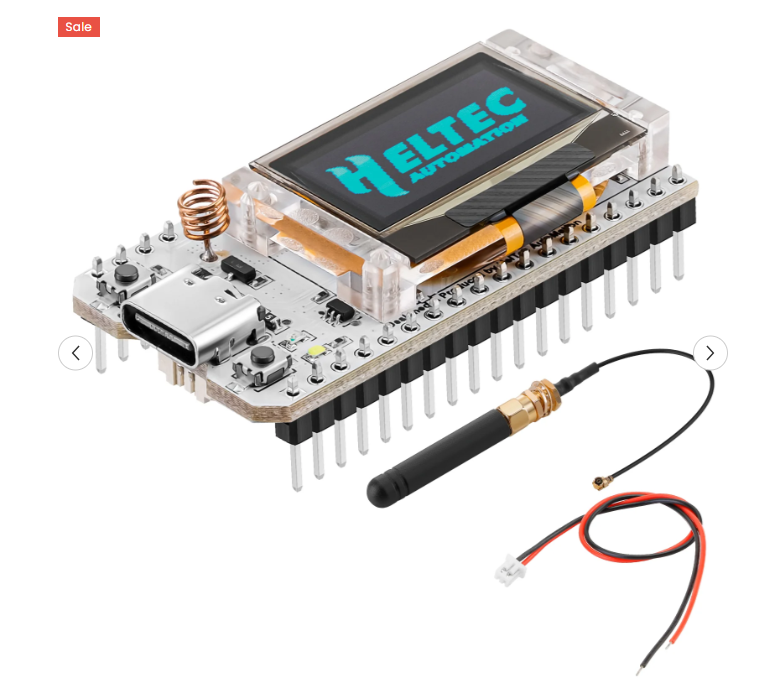

MakerFocus ESP32 LoRa 개발 보드 (Wi-Fi, 블루투스 지원, 0.96인치 OLED 디스플레이 및 2dBi 안테나 포함)



WIFI Kit 시리즈는 당사의 새로운 가성비 네트워킹 솔루션으로, Lexin ESP32와 Tensilica LX6 듀얼 코어 프로세서를 메인 칩으로 사용하여 240MHz 클럭 속도와 최대 600DMIPS의 연산 성능을 제공합니다. 또한 520KB SRAM, 802.11 b/g/N HT40 Wi-Fi 송수신기, 베이스밴드, 프로토콜 스택 및 LWIP, 그리고 듀얼 모드 블루투스(기존 블루투스 및 BLE 저전력 블루투스)를 내장하고 있습니다.



이 제품은 WIFI Kit 32에 SX1276 칩을 추가하여 LoRa 기술을 적용한 제품입니다. 868/915MHz 주파수 대역에서 약 -139dBm의 높은 감도와 +20dBm의 출력 전력을 제공하며, 높은 신뢰성과 2.8km의 장거리 전송(개방 공간 기준)을 자랑합니다.

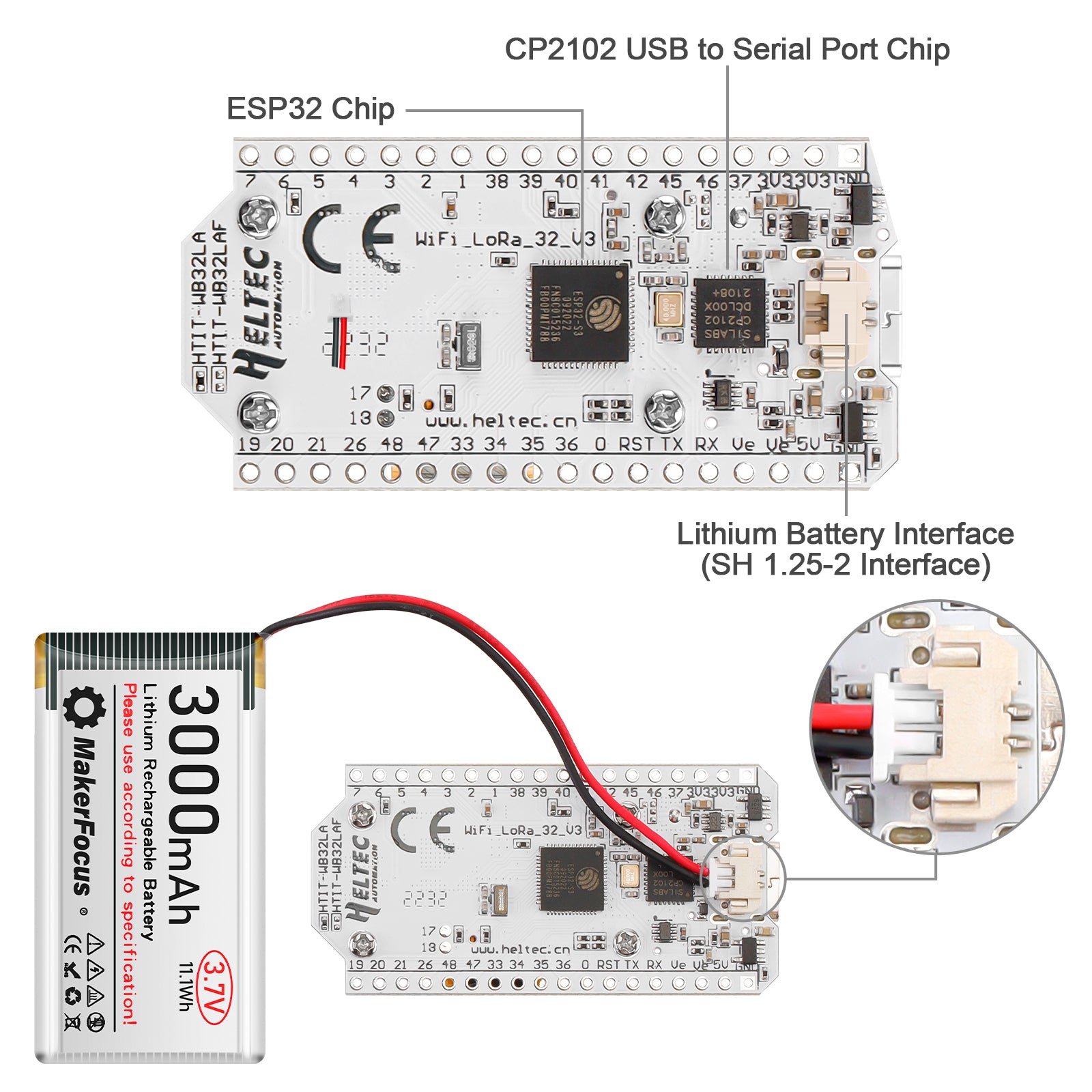

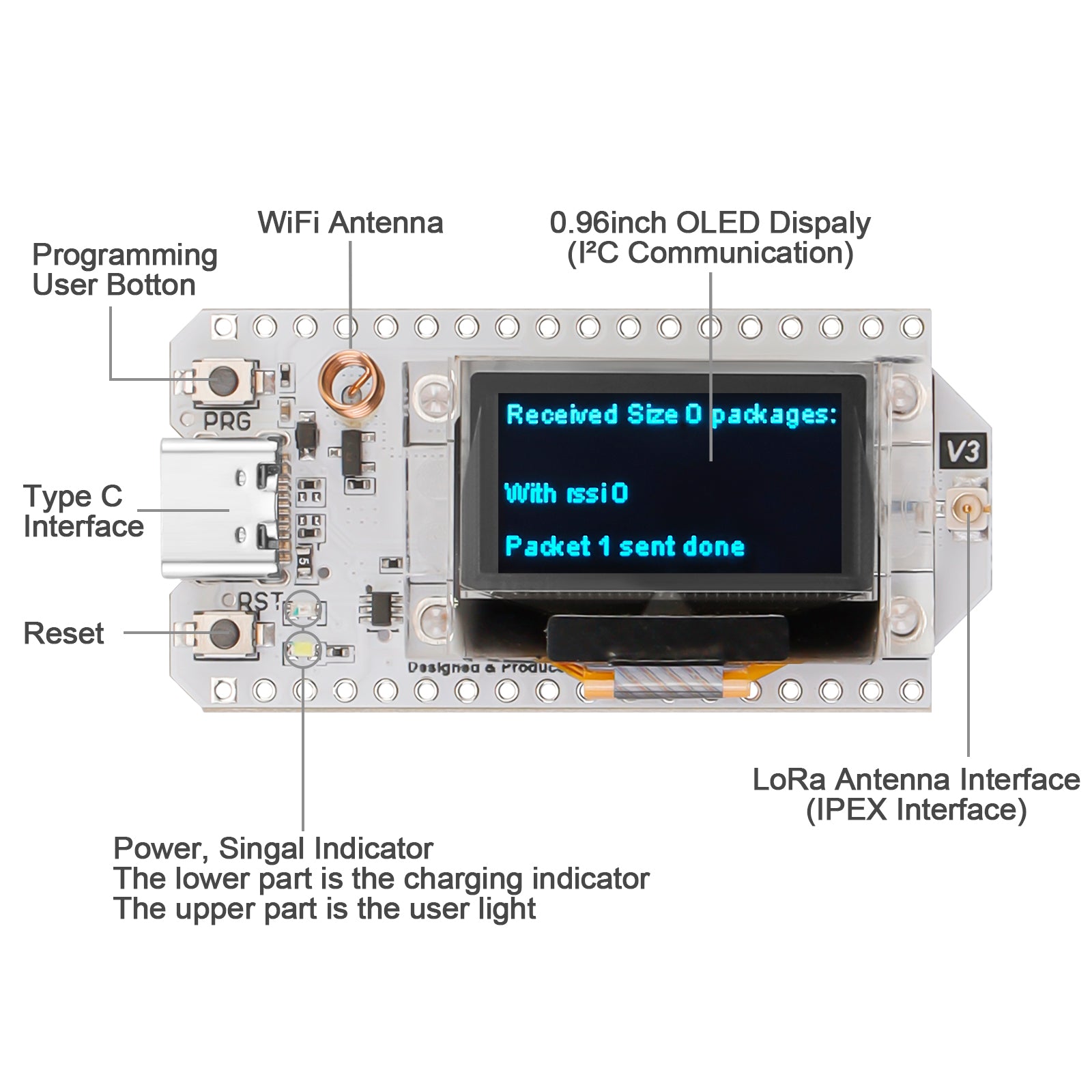

32MB 플래시 메모리, Wi-Fi 안테나, 0.96인치 파란색 OLED 디스플레이, 리튬 배터리 충전 회로 및 인터페이스, CP2102 USB-시리얼 칩이 내장되어 있어 아두이노 개발 환경을 완벽하게 지원하며, 프로그램 검증 및 제품 개발을 매우 간단하고 빠르게 진행할 수 있습니다.



사양:
동작 전압: 3.3V ~ 7V
동작 온도 범위: -40°C ~ +90°C
스니퍼, 스테이션, 소프트AP 및 Wi-Fi Direct 모드 지원
데이터 전송률: 11n HT40에서 150Mbps, 11n HT20에서 72Mbps, 11g에서 54Mbps, 11b에서 11Mbps
송신 전력: 11b에서 19.5dBm, 11g에서 16.5dBm, 11n에서 15.5dBm
수신 감도 최대 -139dBm
UDP는 최대 135Mbps의 처리량을 제공합니다.
868-915MHz 내장 스프링 안테나:
커넥터 유형: ipex
대역 정의: 868-915MHz
정재파비: ≤ 1.5
이득: 3dBi
최대 전력: 10W
입력 임피던스: 50Ω;



Specification:
Operating voltage: 3.3V to 7V
Operating temperature range: -40 C to + 90 C
Supports Sniffer, Station, softAP and Wi-Fi Direct modes
Data rate: 150 Mbps @ 11n HT40,72 Mbps @ 11n HT20,54 Mbps @ 11g, 11 Mbps @ 11b
Transmit power: 19.5 dBm @ 11b, 16.5 dBm @ 11g, 15.5 dBm @ 11n
Receiver sensitivity up to - 139 dBm
UDP continues to throughput by 135 Mbps
868-915MHz Built-in Spring Antenna:
Connector type: ipex
Band definition: 868-915MHz
Standing wave ratio: lt;= 1.5
Gain: 3dBi
Maximum power: 10W
Input impedance: 50 Omega;



★ Documents: https://github.com/Heltec-Aaron-Lee/WiFi_Kit_series.

★Library: https://github.com/HelTecAutomation/Heltec_ESP32;

★ESP32 LoRaWAN library: https://github.com/HelTecAutomation/ESP32_LoRaWAN;

★Adafruit CircuitPython TinyLora library: https://github.com/fantasticdonkey/uLoRa;

★Arduino development environment: https://docs.heltec.cn/#/en/user_manual/how_to_install_esp32_Arduino;
★Schematic Diagram: https://github.com/Heltec-Aaron-Lee/WiFi_Kit_series/blob/master/SchematicDiagram/WiFi_LoRa_32(V2)/WIFI_LoRa_32_V2(868-915).PDF.

★Communication distance test-YouTube: https://www.youtube.com/watch?v=sUsJuhakQ0E&feature=youtu.be;

★https://github.com/Heltec-Aaron-Lee/WiFi_Kit_series;





★CP210X 드라이버를 선택하시려면 다음 링크에서 다운로드하세요: http://www.heltec.cn/the-product-data-of-wifi-kit-series-download/?lang=en
★참고: 본 제품은 조립되지 않은 상태로 배송되며, 헤더 납땜이 필요합니다. 리튬 배터리는 포함되어 있지 않습니다.

★868/915MHz 안테나가 장착된 업그레이드된 ESP32 LoRa 개발 보드입니다. 스니퍼, 스테이션, 소프트AP 및 Wi-Fi Direct 모드를 지원합니다. LoRa 기능을 사용하려면 ESP32 LoRa 모듈 두 개가 필요합니다. 하나는 메시지 전송용이고 다른 하나는 메시지 수신용입니다.

★높은 신뢰성, 전송 거리(개방된 공간에서 측정된 통신 거리 2.8km); 수신 감도 최대 -139dBm, UDP는 135Mbps의 처리량을 제공합니다.

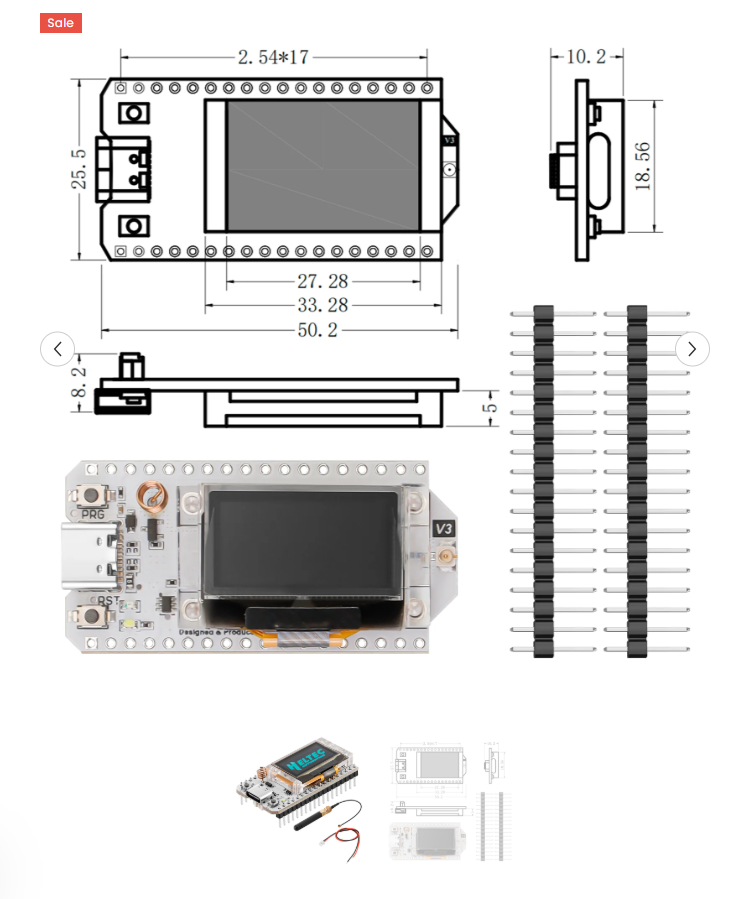

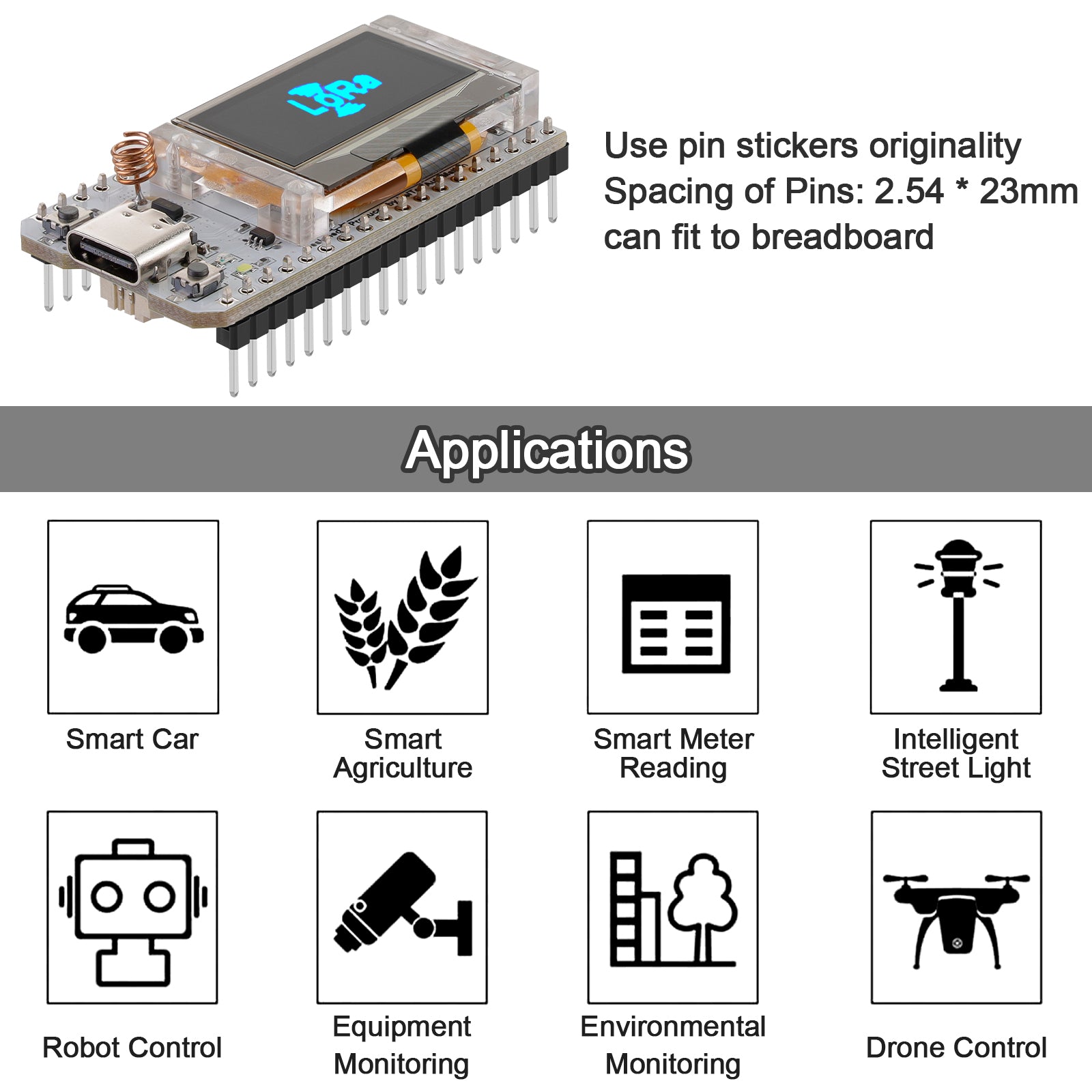

★보드 호환성이 뛰어납니다. 핀 간격은 2.54*23mm로 브레드보드에 적합합니다. 0.96인치 파란색 ESP32 OLED 디스플레이, 리튬 배터리 충전 회로 및 인터페이스, CP2102 USB-시리얼 칩.
