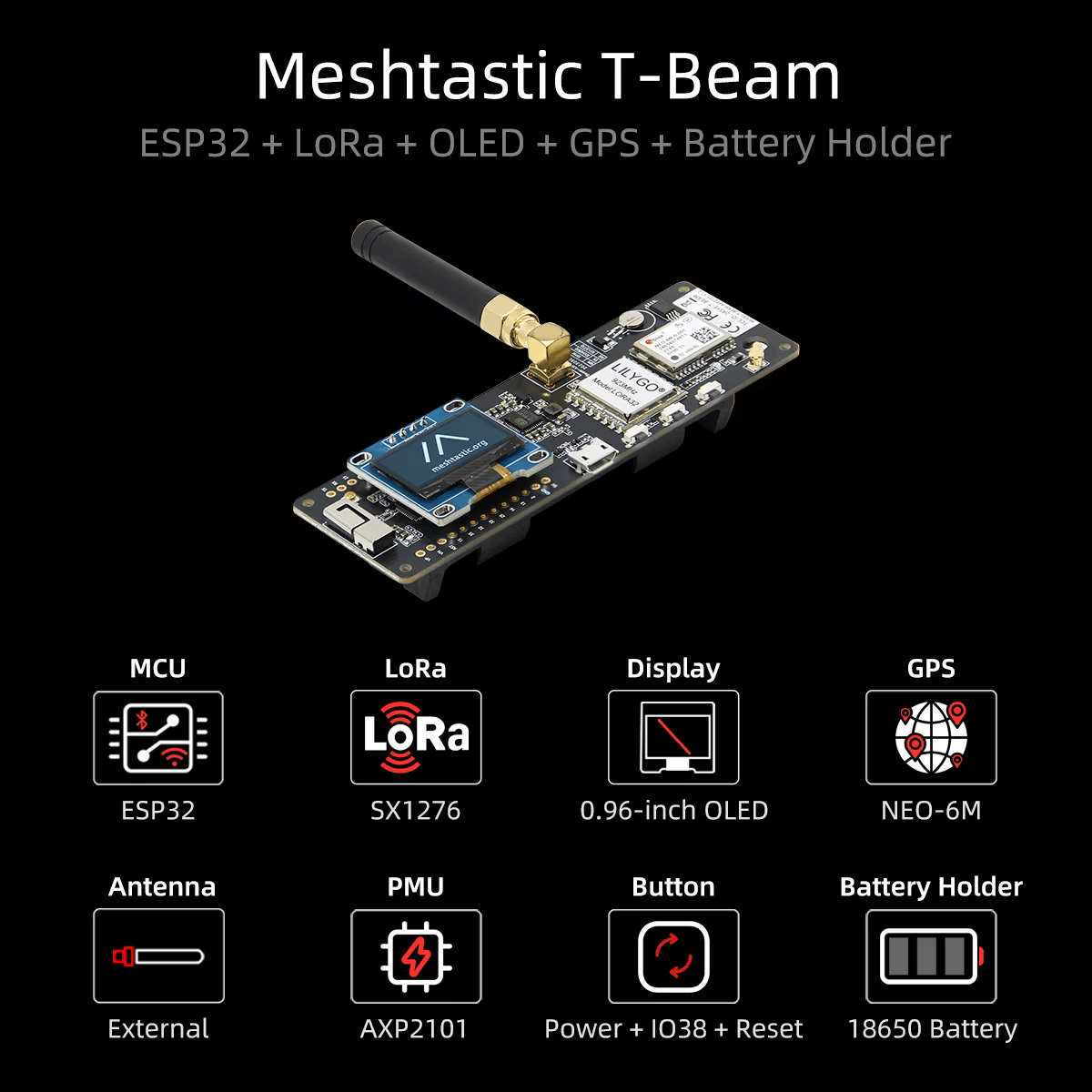

Meshtastic T-Beam ESP32 LoRa 개발 보드, 433, 868, 915MHz LoRaWAN 모듈 회로, WiFi, 블루투스, GPS, OLED



Meshtastic T-Beam ESP32 LoRa 개발 보드, 433, 868, 915MHz LoRaWAN 모듈 회로, WiFi, 블루투스, GPS, OLED



SoC-2.4 GHz WiFi 4 및 블루투스 4.2 갖춘 에스프레소 ESP32 듀얼 코어 Xtensa LX6 프로세서



메모리-PSRAM



저장 공간-4MB SPI 플래시



디스플레이-128 × 64 해상도의 0.96 인치 OLED 디스플레이 (SSD1306 I2C 드라이버)



연결성



802.11 b/g/n WiFi 4 최대 150 Mbps + 블루투스 4.2 클래식 및 LE PCB에 납땜 된 "3D 안테나", u.FL 커넥터 외부 안테나



LoRa



SPI 인터페이스를 통해 ESP32 에 연결된 Semtech SX1278 또는 SX1276 RF 트랜시버 기반



SMA 안테나가 있는 433MHz, 868MHz, 915MHz LoRa 라디오



전력 출력 ± 14dBm



위치-세라믹 안테나가있는 Ublox NEO-6M GPS 모듈

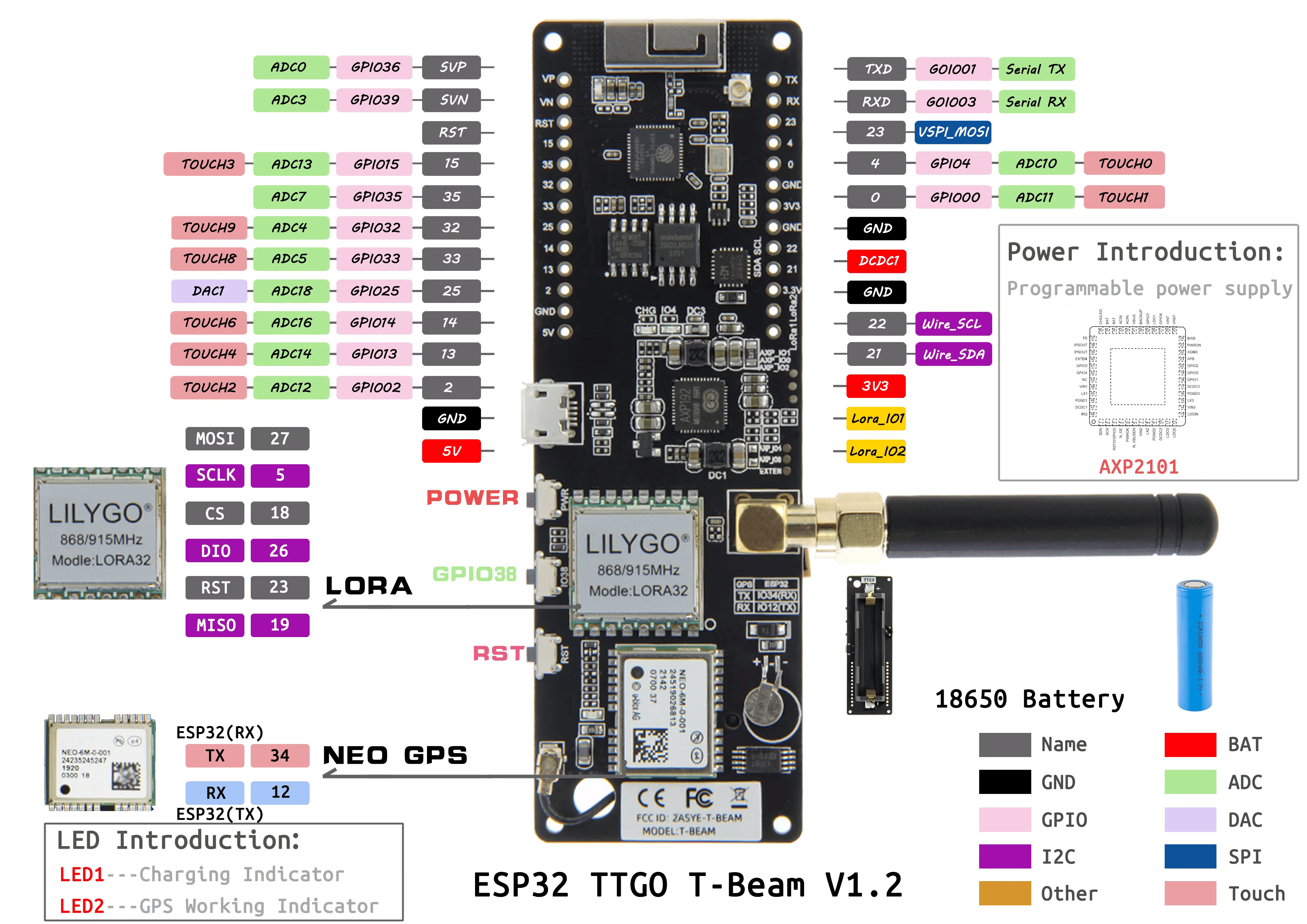

확장-GPIO, ADC, VP/VN, DAC, 터치, I2C, UART, 2x "LoRa" 핀이 있는 26 핀 헤더 (채워지지 않음), 및 전원 신호 (5V/3.3V/GND)



CH1102 USB를 통한 전원 및 프로그래밍을위한 USB - 1x 마이크로 USB 포트-TTL 칩



기타-두 개의 버튼 (전원 및 GPIO39)



전원 공급 장치



USB Type-C 포트를 통한 5V



2 핀 JST 커넥터를 통해 VLiPo 배터리 3.7



치수-N/A



보드는 Arduino IDE로 프로그래밍 할 수 있으며 코드 샘플은깃허브LoRa를 통해 데이터를 수신 및 전송하고 GPS 데이터를 얻는 방법을 보여줍니다.



펌 웨어



• 메시스틱 깁스
• 메시스틱 앱
• 릴리고 로라 깁스



배송 목록



1 X 중압적 T-빔

1 X LoRa 안테나

1X0.96 인치 OLED (T-빔에 납땜)

2 X 핀



GPS 안테나는 이미 보드에 부착되어 있으며 WiFI/Bt 안테나는 보드에 납땜되어 있으므로 18650 배터리 만 있으면됩니다.





















LILYGO T-Beam 통해 IoT 개발 무한한 가능성 모색하세요. 다양성과 성능을 위해 설계된 이 소형 개발 보드는 완벽한 연결과 정확한 위치 파악을 위한 게이트웨이입니다.

• 전원이 공급되는 기능:Espressif Systems ESP32 SoC로 구동되는 T-Beam은 통합 Wi-Fi 및 Bluetooth 기능을 자랑하여 IoT 응용 프로그램을위한 완벽한 연결을 보장합니다. 또한 LoRa 트랜시버 모듈이 내장되어있어 최소한의 전력 소비로 장거리 통신을 즐길 수 있습니다.
•
• 실시간 포지셔닝:온보드 GPS 모듈을 사용하여 예전과는 다른 정밀도를 경험하여 프로젝트의 실시간 위치 지정 및 추적을 가능하게합니다. 자산 추적, 항법 또는 위치 정보 기반 응용 프로그램이든 T-빔은 가장 중요한 경우 정확도를 제공합니다.
•
• 작고 효율적인:효율성을 위해 설계된 T-Beam은 강력한 기능을 컴팩트한 폼 팩터로 통합합니다. 낮은 전력 소비로 장기간 작동이 보장되어 원격 또는 에너지 관련 환경에서 배터리 구동 애플리케이션에 적합합니다.
•
• 아두이노 호환성:Arduino IDE와 완벽하게 통합되어 광범위한 Arduino 리소스 라이브러리를 활용하여 개발을 촉진합니다. 친숙한 툴과 사용자 친화적인 인터페이스를 통해 프로그래밍과 프로토타이핑이 쉬워졌습니다.
•
• 끝없는 가능성:스마트 농업에서 자산 추적에 이르기까지 T-Beam은 IoT 혁신을 위한 여러분의 캔버스입니다. 노련한 개발자이든 애호가이든 창의력을 발휘하고 아이디어를 자신있게 실현하십시오.

T-Beam을 사용하여 IoT의 잠재력을 발휘하십시오. 탁월한 연결성, 정밀한 위치 지정 및 간편한 개발로 프로젝트를 강화하십시오.



참조용 샘플 코드[깃허브]

기술 지원이 필요한 경우 아래 링크를 확인하여 자세한 내용을 확인하십시오.
