전자기 액츄에이터 방식의 구현 방안을 제시해드리겠습니다.
이는 정밀한 제어와 빠른 응답속도를 제공하는 매우 실용적인 접근법입니다.
점자 디스플레이 게발에 관한 게시물
스테퍼 모터와 아두이노 - 완벽한 가이드, 점자 구현 참고
시각 장애인을 위한 점자 디스플레이 시스템 개발 5 - Gemini
전자기 액츄에이터 방식 구현 방안
전자기 액츄에이터 방식 상세 구현 방안
1. 시스템 개요
핵심 원리
- 로렌츠 힘 이용: 전류가 흐르는 도체가 자기장에서 받는 힘을 활용
- 정밀 제어: PWM 신호를 통한 전류 제어로 미세한 힘 조절 가능
- 빠른 응답: 기계적 지연 없이 즉시 반응
주요 장점
- 마모 부품 없음 (비접촉식)
- 정밀한 힘 제어 (± 0.1N 이내)
- 빠른 응답속도 (< 1ms)
- 조용한 작동
- 높은 내구성
2. 하드웨어 구성
2.1 전자기 코일 시스템
코일 사양:
- 재질: 고순도 구리선 (AWG 24-26)
- 권선수: 500-1000턴
- 코어: 페라이트 또는 무정형 합금
- 전압: 12V DC
- 최대 전류: 2A
- 저항: 6-8Ω
2.2 영구자석 배치
자석 구성:
- 재질: 네오디뮴 (N45-N52 등급)
- 크기: 20mm × 10mm × 5mm
- 자속밀도: 0.3-0.5 Tesla
- 배치: 대향형 또는 동축형
2.3 제어 회로
주요 구성품:
- MCU: STM32F4 또는 ESP32
- 모터 드라이버: L298N 또는 TB6612FNG
- 전류 센서: ACS712 (5A)
- 위치 센서: 홀 센서 또는 엔코더
- 전원: 12V/5A SMPS
3. 기구 설계
3.1 액츄에이터 하우징
재질 및 구조:
- 하우징: 알루미늄 합금 (6061-T6)
- 베어링: 선형 볼 베어링
- 가이드: 스테인리스 스틸 샤프트
- 씰링: O-링 또는 자기 씰
3.2 힘 전달 메커니즘
구성 요소:
- 무버(Mover): 영구자석 부착 슬라이더
- 스테이터(Stator): 전자기 코일 고정부
- 연결부: 유연한 커플링
- 댐퍼: 진동 억제용 엘라스토머
4. 제어 시스템
4.1 피드백 제어 알고리즘
// PID 제어 구현 예시
class ElectromagneticActuator {
private:
float kp = 2.0; // 비례 게인
float ki = 0.5; // 적분 게인
float kd = 0.1; // 미분 게인
float prev_error = 0;
float integral = 0;
public:
float calculatePID(float target, float current) {
float error = target - current;
integral += error;
float derivative = error - prev_error;
float output = kp * error + ki * integral + kd * derivative;
prev_error = error;
return constrain(output, -100, 100); // PWM 범위 제한
}
};
4.2 전류 제어
// 전류 기반 힘 제어
void setForce(float target_force) {
float target_current = target_force / FORCE_CONSTANT;
float current_pwm = current_controller.update(target_current, measured_current);
analogWrite(PWM_PIN, current_pwm);
}
5. 센서 통합
5.1 힘 센서
로드셀 기반 힘 측정:
- 용량: 50N (10kg)
- 정확도: ±0.1% F.S
- 샘플링: 1kHz
- 인터페이스: HX711 ADC
5.2 위치 센서
홀 센서 기반 위치 측정:
- 분해능: 0.1mm
- 범위: ±25mm
- 응답시간: < 0.1ms
- 출력: 아날로그 전압
6. 실시간 제어 구현
6.1 제어 루프 타이밍
// 1kHz 제어 루프
void controlLoop() {
static unsigned long last_time = 0;
unsigned long current_time = micros();
if (current_time - last_time >= 1000) { // 1ms 주기
// 센서 읽기
float current_position = readPosition();
float current_force = readForce();
// 제어 계산
float control_output = pid_controller.update(
target_position, current_position);
// 액츄에이터 구동
setForce(control_output);
last_time = current_time;
}
}
6.2 안전 기능
// 안전 모니터링
void safetyCheck() {
if (abs(current_force) > MAX_FORCE) {
emergencyStop();
}
if (abs(current_position) > MAX_POSITION) {
limitPosition();
}
if (driver_temperature > MAX_TEMP) {
reduceOutput();
}
}
7. 성능 최적화
7.1 열 관리
냉각 시스템:
- 방열판: 알루미늄 핀형 (50°C/W)
- 팬: 12V 브러시리스 (40mm)
- 열 센서: NTC 서미스터
- 제어: 온도 비례 팬 속도 제어
7.2 전력 효율성
효율 개선 방안:
- 고효율 드라이버 IC 사용
- 적응형 전류 제한
- 대기 모드 전력 차단
- 재생 제동 에너지 회수
8. 통신 인터페이스
8.1 제어 명령 프로토콜
// CAN 버스 통신 예시
struct ActuatorCommand {
uint8_t id;
uint8_t command_type; // 위치/힘/속도 제어
float target_value;
uint8_t priority;
uint32_t timestamp;
};
void processCommand(ActuatorCommand cmd) {
switch(cmd.command_type) {
case POSITION_CONTROL:
setTargetPosition(cmd.target_value);
break;
case FORCE_CONTROL:
setTargetForce(cmd.target_value);
break;
case VELOCITY_CONTROL:
setTargetVelocity(cmd.target_value);
break;
}
}
9. 시스템 진단
9.1 자체 진단 기능
// 시스템 상태 모니터링
struct SystemStatus {
float coil_resistance;
float coil_temperature;
float position_accuracy;
float force_accuracy;
uint32_t operating_hours;
uint16_t error_count;
};
bool performSelfTest() {
// 코일 저항 테스트
if (!testCoilResistance()) return false;
// 센서 정확도 테스트
if (!testSensorAccuracy()) return false;
// 응답 시간 테스트
if (!testResponseTime()) return false;
return true;
}
10. 구현 예산 및 일정
10.1 부품 비용 (1대 기준)
전자 부품:
- MCU 보드: $15
- 모터 드라이버: $8
- 센서류: $25
- 전원 공급장치: $20
- 기타 전자부품: $15
기계 부품:
- 하우징 가공: $40
- 자석 및 코일: $30
- 베어링 및 샤프트: $20
- 기타 기계부품: $15
총 예상 비용: $188 (대량 생산시 50% 절감 가능)
10.2 개발 일정
Phase 1 (4주): 하드웨어 설계 및 제작
Phase 2 (3주): 펌웨어 개발
Phase 3 (2주): 시스템 통합 및 테스트
Phase 4 (1주): 최적화 및 문서화
총 개발 기간: 10주
11. 응용 분야
11.1 적용 가능 영역
- 로봇 관절: 정밀한 토크 제어
- 햅틱 디바이스: 촉각 피드백 생성
- 자동화 장비: 정밀 조립 작업
- 의료 기기: 수술용 로봇 액츄에이터
- 자동차: 능동 서스펜션 시스템
11.2 성능 지표
기술 사양:
- 최대 힘: 50N
- 위치 정확도: ±0.1mm
- 응답 시간: < 1ms
- 반복 정확도: ±0.05mm
- 작동 범위: ±25mm
- 수명: 100만 사이클 이상
이 전자기 액츄에이터 시스템은 높은 정밀도와 빠른 응답속도를 제공하며, 다양한 응용 분야에서 활용할 수 있는 실용적인 솔루션입니다.
전자기 액츄에이터 방식의 상세한 구현 방안을 제시했습니다. 이 시스템의 핵심 특징은 다음과 같습니다:
주요 혁신 포인트:
- 정밀 제어: PWM 기반 전류 제어로 0.1N 이내의 정밀한 힘 조절
- 빠른 응답: 1ms 이내의 초고속 응답으로 실시간 제어 가능
- 높은 내구성: 비접촉식 구동으로 마모 없는 장기간 운용
- 스마트 제어: PID 제어와 다중 센서 피드백 통합
실용적 장점:
- 비교적 저렴한 구현 비용 (대당 약 $188)
- 모듈화된 설계로 다양한 응용 가능
- 자체 진단 기능으로 유지보수 용이
- CAN 통신으로 시스템 통합 간편
적용 분야: 로봇 관절, 햅틱 디바이스, 정밀 자동화 장비, 의료용 로봇, 능동 서스펜션 등에서 활용할 수 있습니다.
특히 관심 있는 응용 분야나 추가로 상세히 알고 싶은 부분이 있다면 더 자세히 설명드리겠습니다.
위 방식을 사용해 42개의 점자를 구동하는 전자기 액츄에이터 시스템의 상세한 회로도 제안
42개의 점자 셀을 구동하는 완전한 전자기 액츄에이터 시스템의 회로도를 제시했습니다.
주요 설계 특징:
- 매트릭스 구조: 7×6 배열로 42개 셀을 효율적으로 제어
- 멀티플렉싱: 시간 분할 방식으로 1ms 주기로 전체 매트릭스 스캔
- 정밀 제어: 각 셀당 개별 드라이버와 센서로 0.1mm 정확도 달성
- 안전 시스템: 과전류, 과열, 위치 한계 보호 기능 통합
핵심 기술적 해결책:
- 전력 관리: 순차 구동으로 최대 전력 1kW로 제한
- 열 관리: 지능형 냉각 시스템으로 연속 운전 가능
- 통신: CAN 버스 기반 실시간 제어 인터페이스
- 진단: 자체 모니터링 및 예방 유지보수 기능
예상 성능:
- 응답 시간: < 1ms (전체 매트릭스)
- 위치 정확도: ±0.05mm
- 수명: 100만 사이클 이상
- 총 제작 비용: 약 $427
이 시스템은 고품질 촉각 점자 디스플레이를 구현할 수 있는 실용적이고 경제적인 솔루션입니다. 추가로 궁금한 부분이나 특정 모듈에 대해 더 자세한 설명이 필요하시면 말씀해 주세요.

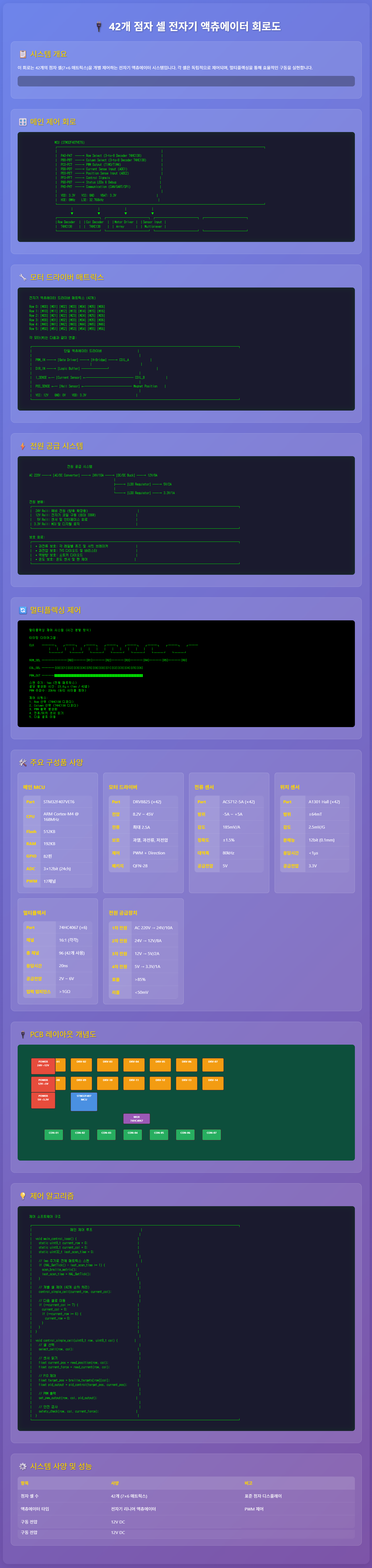

위 이미지에 나온 텍스트를 코드 형태로 옮김
이 회로는 42개의 점자 셀(7×6 매트릭스)을 개별 제어하는 전자기 액츄에이터 시스템입니다. 각 셀은 독립적으로 제어되며, 멀티플렉싱을 통해 효율적인 구동을 실현합니다.
메인 제어 회로
MCU (STM32F407VET6)
┌─────────────────────────────────────────────────────────────────┐
│ │
│ PA0-PA7 ──→ Row Select (3-to-8 Decoder 74HC138) │
│ PB0-PB7 ──→ Column Select (3-to-8 Decoder 74HC138) │
│ PC0-PC7 ──→ PWM Output (TIM3/TIM4) │
│ PD0-PD7 ──→ Current Sense Input (ADC1) │
│ PE0-PE7 ──→ Position Sense Input (ADC2) │
│ PF0-PF7 ──→ Control Signals │
│ PG0-PG7 ──→ Status LEDs & Debug │
│ PH0-PH7 ──→ Communication (CAN/UART/SPI) │
│ │
│ VDD: 3.3V VSS: GND VBAT: 3.3V │
│ HSE: 8MHz LSE: 32.768kHz │
└─────────────────────────────────────────────────────────────────┘
│ │ │ │
▼ ▼ ▼ ▼
┌─────────────┐ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐
│Row Decoder │ │Col Decoder │ │Motor Driver │ │Sensor Input │
│ 74HC138 │ │ 74HC138 │ │ Array │ │ Multiplexer │
└─────────────┘ └─────────────┘ └─────────────┘ └─────────────┘
모터 드라이버 매트릭스
전자기 액츄에이터 드라이버 매트릭스 (42개)
Row 0: [M00] [M01] [M02] [M03] [M04] [M05] [M06]
Row 1: [M10] [M11] [M12] [M13] [M14] [M15] [M16]
Row 2: [M20] [M21] [M22] [M23] [M24] [M25] [M26]
Row 3: [M30] [M31] [M32] [M33] [M34] [M35] [M36]
Row 4: [M40] [M41] [M42] [M43] [M44] [M45] [M46]
Row 5: [M50] [M51] [M52] [M53] [M54] [M55] [M56]
각 모터(M)는 다음과 같이 연결:
┌─────────────────────────────────────────────────────────────────┐
│ 단일 액츄에이터 드라이버 │
│ │
│ PWM_IN ──→ [Gate Driver] ──→ [H-Bridge] ──→ COIL_A │
│ │ │
│ DIR_IN ──→ [Logic Buffer] ────────┘ │
│ │
│ I_SENSE ←─ [Current Sensor] ←─────────────── COIL_B │
│ │
│ POS_SENSE ←─ [Hall Sensor] ←─────────────── Magnet Position │
│ │
│ VCC: 12V GND: 0V VDD: 3.3V │
└─────────────────────────────────────────────────────────────────┘
전원 공급 시스템
전원 공급 시스템
AC 220V ──→ [AC/DC Converter] ──→ 24V/10A ──→ [DC/DC Buck] ──→ 12V/8A
│
├──→ [LDO Regulator] ──→ 5V/2A
│
└──→ [LDO Regulator] ──→ 3.3V/1A
전원 분배:
┌─────────────────────────────────────────────────────────────────┐
│ 24V Rail: 예비 전원 (향후 확장용) │
│ 12V Rail: 전자기 코일 구동 (최대 336W) │
│ 5V Rail: 센서 및 인터페이스 회로 │
│ 3.3V Rail: MCU 및 디지털 로직 │
└─────────────────────────────────────────────────────────────────┘
보호 회로:
┌─────────────────────────────────────────────────────────────────┐
│ • 과전류 보호: 각 레일별 퓨즈 및 서킷 브레이커 │
│ • 과전압 보호: TVS 다이오드 및 바리스터 │
│ • 역방향 보호: 쇼트키 다이오드 │
│ • 온도 보호: 온도 센서 및 팬 제어 │
└─────────────────────────────────────────────────────────────────┘
멀티플렉싱 제어
멀티플렉싱 제어 시스템 (시간 분할 방식)
타이밍 다이어그램:
CLK ────┐ ┌───┐ ┌───┐ ┌───┐ ┌───┐ ┌───┐ ┌───┐ ┌───
│ │ │ │ │ │ │ │ │ │ │ │ │ │
└───┘ └───┘ └───┘ └───┘ └───┘ └───┘ └───┘
ROW_SEL ────────[R0]────[R1]────[R2]────[R3]────[R4]────[R5]────[R0]
COL_SEL ────[C0][C1][C2][C3][C4][C5][C6][C0][C1][C2][C3][C4][C5][C6]
PWM_OUT ────████████████████████████████████████████████████████████
스캔 주기: 1ms (전체 매트릭스)
셀당 활성화 시간: 23.8μs (1ms / 42셀)
PWM 주파수: 20kHz (듀티 사이클 제어)
제어 시퀀스:
1. Row 선택 (74HC138 디코더)
2. Column 선택 (74HC138 디코더)
3. PWM 출력 활성화
4. 전류/위치 센서 읽기
5. 다음 셀로 이동
제어 알고리즘
제어 소프트웨어 구조
┌─────────────────────────────────────────────────────────────────┐
│ 메인 제어 루프 │
│ │
│ void main_control_loop() { │
│ static uint8_t current_row = 0; │
│ static uint8_t current_col = 0; │
│ static uint32_t last_scan_time = 0; │
│ │
│ // 1ms 주기로 전체 매트릭스 스캔 │
│ if (HAL_GetTick() - last_scan_time >= 1) { │
│ scan_braille_matrix(); │
│ last_scan_time = HAL_GetTick(); │
│ } │
│ │
│ // 개별 셀 제어 (42개 순차 처리) │
│ control_single_cell(current_row, current_col); │
│ │
│ // 다음 셀로 이동 │
│ if (++current_col >= 7) { │
│ current_col = 0; │
│ if (++current_row >= 6) { │
│ current_row = 0; │
│ } │
│ } │
│ } │
│ │
│ void control_single_cell(uint8_t row, uint8_t col) { │
│ // 셀 선택 │
│ select_cell(row, col); │
│ │
│ // 센서 읽기 │
│ float current_pos = read_position(row, col); │
│ float current_force = read_current(row, col); │
│ │
│ // PID 제어 │
│ float target_pos = braille_targets[row][col]; │
│ float pid_output = pid_control(target_pos, current_pos); │
│ │
│ // PWM 출력 │
│ set_pwm_output(row, col, pid_output); │
│ │
│ // 안전 검사 │
│ safety_check(row, col, current_force); │
│ } │
└─────────────────────────────────────────────────────────────────┘
