안녕하세요 여러분! 매일 유용한 정보를 전해드리러 돌아왔습니다. 오늘은 아두이노 소개에 대한 자세한 내용을 알려드리겠습니다. 본 튜토리얼에서는 아두이노 Due의 아두이노 Due 소개, 아두이노 Due 핀아웃, 아두이노 Due 기능, 주요 기능, 응용 프로그램을 모두 다룹니다.
아두이노는 Atmel SAM3X8E, 32비트 ARM 마이크로컨트롤러를 기반으로 하는 마이크로컨트롤러 보드입니다.
Arcuino.cc에서 개발한 이 보드는 초보자들이 사전 기술 지식 없이도 모듈을 직접 사용해 볼 수 있도록 쉬운 경로를 제공합니다. USB 케이블을 통해 장치를 컴퓨터에 연결하기만 하면 바로 사용할 수 있습니다. 아두이노 모듈은 단일 마이크로컨트롤러보다 한 단계 앞선 제품입니다. 프로젝트가 주로 마이크로컨트롤러를 기반으로 하는 경우, 프로젝트에 자동화를 구현하기 위해 외부 주변 장치를 구입하여 컨트롤러에 연결해야 합니다. 아두이노 보드는 이전보다 훨씬 쉽게 작업을 수행할 수 있도록 해 주었습니다.
비록 아두이노 보드가 마이크로컨트롤러로 알려져 있지만, 내장된 주변 장치와 단일 칩에서 여러 기능을 수행할 수 있는 능력 덕분에 아두이노 보드보다 훨씬 뛰어납니다. 또한, 아두이노에는 버너가 내장되어 있어 외부 버너가 필요하지 않습니다.
필요한 코드를 아두이노 소프트웨어에 작성하고 컴파일한 후, 컴퓨터에서 클릭 한 번으로 모듈을 굽기만 하면 됩니다. 이 글에서는 아두이노 Due의 주요 기능, 핀 배치, 핀 설명, 사용 컴파일러, 그리고 응용 프로그램 등 아두이노 Due와 관련된 모든 것을 다루겠습니다. 이 작은 모듈의 핵심을 살펴보고 필요한 모든 것을 알아보겠습니다.

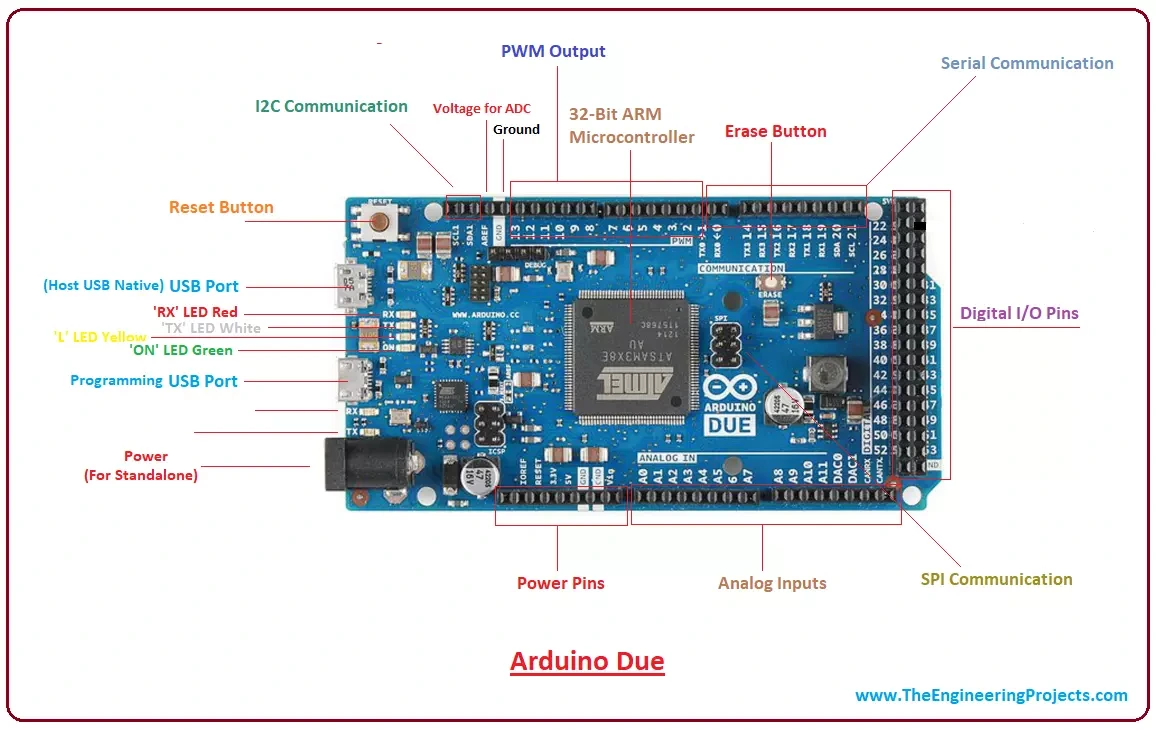

아두이노 Due 소개
- Arduino Due는 Atmel SAM3X8E(32비트 ARM 마이크로컨트롤러)를 기반으로 하는 마이크로컨트롤러 보드입니다. Arduino Nano 나 Arduino Uno 보다 크기가 크고 , 더 많은 핀과 메모리 공간을 제공합니다.
- 입력 또는 출력 모두 가능한 54개의 디지털 핀이 포함되어 있습니다. 이 중 12개는 PWM 출력을 생성하는 데 사용할 수 있습니다.
- 이 모듈에는 12개의 아날로그 입력과 4개의 UART 직렬 모듈을 포함하여 자동화 프로젝트에 필요한 모든 것이 대량으로 포함되어 있습니다.
- 이 모듈의 클럭 주파수가 약 84MHz라는 걸 알고 깜짝 놀랐습니다. 네, 맞습니다. 이 훌륭한 오실레이터는 처리 속도를 엄청나게 높이는 데 도움이 될 것입니다.
- USB 포트가 두 개 있는데, 하나는 프로그래밍용 USB 포트이고 다른 하나는 기본 USB 포트입니다. 걱정하지 마세요. 두 포트의 차이점을 명확하게 설명해 드리겠습니다. 따라오시면 됩니다.
- 대부분의 아두이노 보드는 5V에서 작동하지만, 이 모듈은 예외적으로 3.3V에서 작동합니다. 모듈에 내장된 핀은 이보다 높은 전압을 견딜 수 없습니다. 3.3V를 초과하는 전압을 견딜 경우 보드 성능에 심각한 영향을 미치고 핀이 작동하지 않게 될 수 있습니다.
- JTAG는 보드에 추가되어 주로 온보드 핀 간의 물리적 연결을 테스트하는 데 사용됩니다.
- Arduino Due는 모든 Arduino 보드와 호환되고 온라인과 오프라인 모두로 작동할 수 있는 공통 Arduino 소프트웨어(IDE)를 사용하여 프로그래밍할 수 있습니다.
- 이 모듈에는 DAC(디지털-아날로그 변환) 2개, TWI 2개, 전원 잭(USB 케이블을 통해 컴퓨터에 연결하거나 이 전원 잭을 사용하여 전원을 켤 수 있음), SPI 헤더 리셋 버튼, 삭제 버튼, 리셋 버튼이 포함되어 있습니다. 다양한 기능을 제공하여 작업을 더욱 간편하게 해줍니다.
- 전압 제한으로 인해 5V에서 작동하는 아두이노 쉴드는 이 Due 모듈과 호환되지 않습니다. 그러나 아두이노 R3 레이아웃과 함께 제공되는 아두이노 WiFi 쉴드와 이더넷 쉴드는 3.3V에서 작동하므로 효율적으로 작동합니다.
1. 아두이노 Due 특징
장치에 대한 간략한 개요를 살펴보았습니다. 이 장치의 주요 기능을 한곳에 정리했습니다. 아래 표는 Arduino Due의 주요 기능을 보여줍니다.
영문 테이블 표시 후 아래에 한글 있습니다.
Microcontroller | Atmel SAM3X8E ARM Cortex-M3 |
CPU | 32-Bit |
Digital I/O Pins | 54 |
PWM Output | 12 |
Analog Input | 12 |
Flash Memory (Program Memory) | 512 KB |
SRAM | 96 KB (two banks: 64 KB and 32 KB) |
Operating Voltage | 3.3V |
Input Voltage | 7-12 V |
Manufacturer | Arduino.cc |
Oscillator | up to 84 MHz |
Software Used | Arduino Software (IDE) |
Reset Button | 1 |
Erase Button | 1 |
DAC (Digital to Analog Converter) | 2 |
UART (Serial Communication) | 4 |
SPI Communication | Yes |
TWI (I2C Communication) | 2 |
Arduino Shield Compatibility | Yes (that operate at 3.3V) |
USB (2) | Programming USB (1) Native USB (1) |
Power Jack | 1 |
JTAG Header | 1 |
DC current for 3.3V | 800mA |
Total DC output current on all I/O lines | 130mA |
로컨트롤러 | Atmel SAM3X8E ARM Cortex-M3 |
CPU | 32비트 |
디지털 I/O 핀 | 54 |
PWM 출력 | 12 |
아날로그 입력 | 12 |
플래시 메모리(프로그램 메모리) | 512KB |
SRAM | 96KB(두 개의 뱅크: 64KB 및 32KB) |
작동 전압 | 3.3V |
입력 전압 | 7-12V |
제조업체 | 아두이노.cc |
발진기 | 최대 84MHz |
사용된 소프트웨어 | 아두이노 소프트웨어(IDE) |
재설정 버튼 | 1 |
지우기 버튼 | 1 |
DAC(디지털-아날로그 변환기) | 2 |
UART(직렬 통신) | 4 |
SPI 커뮤니케이션 | 예 |
TWI(I2C 통신) | 2 |
Arduino 쉴드 호환성 | 네(3.3V에서 작동) |
USB(2) | 프로그래밍 USB (1) 네이티브 USB (1) |
전원 잭 | 1 |
JTAG 헤더 | 1 |
3.3V에 대한 DC 전류 | 800mA |
모든 I/O 라인의 총 DC 출력 전류 | 130mA |

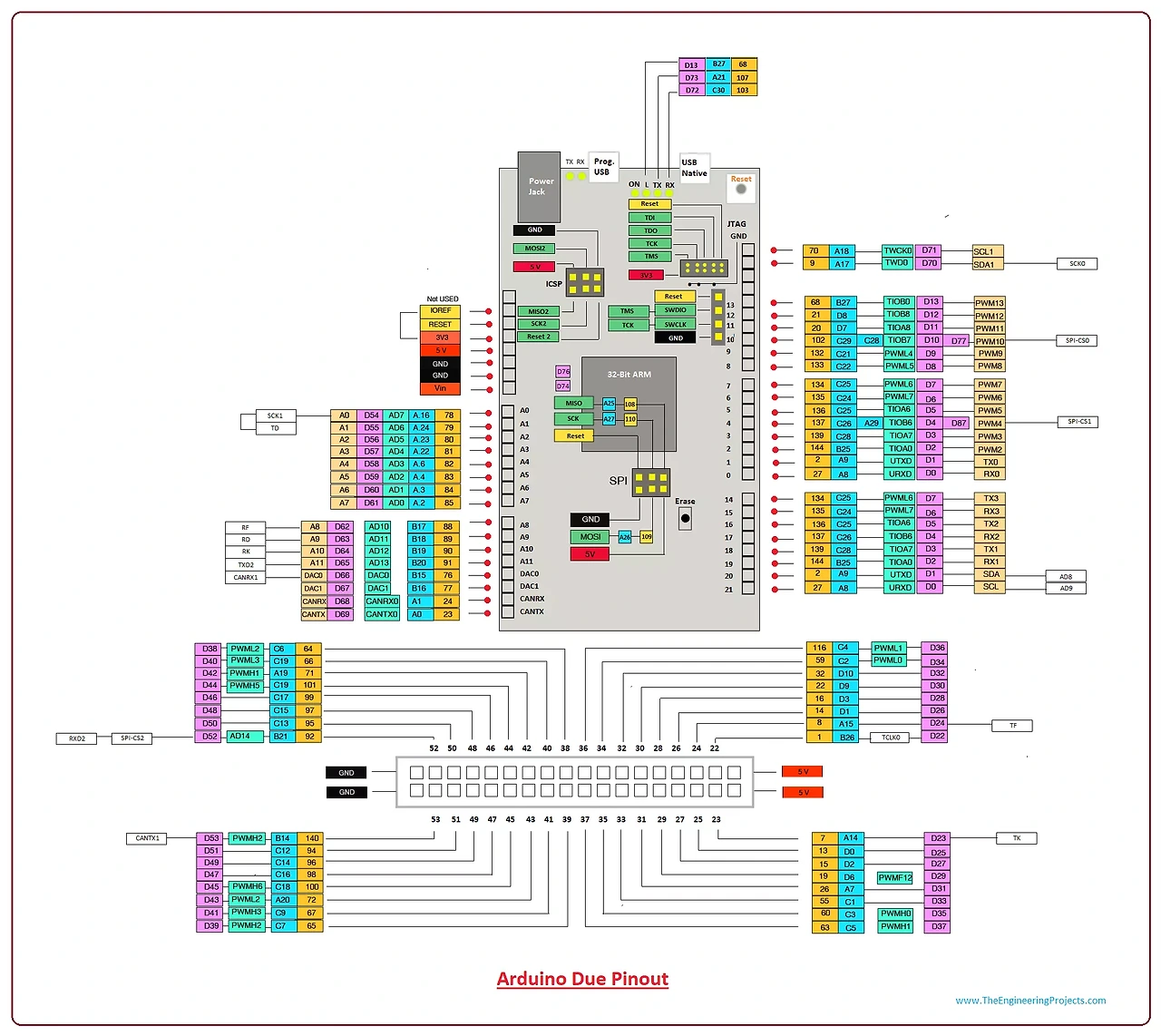

2. 아두이노 Due 핀아웃, 핀맵
이제 이 모듈의 주요 기능을 이해하셨을 겁니다. 이 섹션에서는 칩의 핀아웃을 중점적으로 살펴보겠습니다. 다음 그림은 Arduino Due의 핀아웃을 보여줍니다.
한눈에 보기에 꽤 어렵고 이해하기 어려울 수 있지만 걱정하지 마세요. 핀 설명에 이미지를 넣어서 자세히 설명해 놓았습니다.
3. 아두이노 Due 핀 설명
각 핀과 관련된 기능은 해당 프로젝트에서 각 핀의 용도를 이해하는 데 도움이 됩니다. 다음 표는 각 핀에 대한 설명을 보여줍니다.
마찬가지로 영문 설명 테이블 아래에 한글 설명 있습니다.
Digital I/O Pins | 54 | There are 54 digital I/O pins, out of which 12 can be used as PWM outputs. |
Analog Pins | A0 to A11 | These pins are used for an analog pins on the board. They are 12 in numbers. |
Digital to Analog Converter | DAC0, DAC1 | Two digital to analog converter with 12bit resolution. |
Erase Button | 1 | Erases the information by holding down this button |
Reset Button | 1 | Resets the board |
External Interrupts | Digital I/O Pins | All 54 pins can be used for generating an external interrupt |
UART | 4 | Board comes with 4 pairs of TX and RX serial pins for laying out serial communication. These pins include (A9,A8), (D4,D5), (A13,A12), (A11,A10) |
SPI | Serial Peripheral Communication | (MOSI, MISO, SCK, RESET) Pin used (A26, A25, A27, Reset) |
TWI | Two Wire Interface (2 module) | There are two I2C communication incorporated on the board with pins at A18, A17, B13, B12 |
CAN Interface | 2 | CAN (Controller Area Network) Interface is used for communication between controllers. Pins include |
Power Source | +5V, +3.3V, GND and Vin | +5V- Connected to 5V +3.3V (Operating Voltage) Vin- Input Voltage - Connected to +7V to +12V (recommended) GND - Connected to Ground |
디지털 I/O 핀 | 54 | 디지털 I/O 핀은 54개이며, 그 중 12개를 PWM 출력으로 사용할 수 있습니다. |
아날로그 핀 | A0부터 A11까지 | 이 핀들은 보드의 아날로그 핀에 사용됩니다. 총 12개입니다. |
디지털-아날로그 변환기 | DAC0, DAC1 | 12비트 분해능을 갖춘 2개의 디지털-아날로그 변환기입니다. |
지우기 버튼 | 1 | 이 버튼을 누르고 있으면 정보가 지워집니다. |
재설정 버튼 | 1 | 보드를 재설정합니다 |
외부 인터럽트 | 디지털 I/O 핀 | 54개 핀 모두 외부 인터럽트 생성에 사용할 수 있습니다. |
유아트 | 4 | 이 보드에는 시리얼 통신을 위한 TX 및 RX 시리얼 핀 4쌍이 있습니다. 이 핀들은 (A9, A8), (D4, D5), (A13, A12), (A11, A10)입니다. |
에스피 | 직렬 주변 장치 통신 | (MOSI, MISO, SCK, RESET) 사용 핀 (A26, A25, A27, Reset) |
트와일라잇 | 2선 인터페이스(2모듈) | 보드에는 A18, A17, B13, B12 핀이 있는 두 개의 I2C 통신이 통합되어 있습니다. |
CAN 인터페이스 | 2 | CAN(Controller Area Network) 인터페이스는 컨트롤러 간 통신에 사용됩니다. 핀은 다음과 같습니다. |
전원 | +5V, +3.3V, GND 및 Vin | +5V- 5V +3.3V(작동 전압)에 연결됨 Vin- 입력 전압 - +7V ~ +12V에 연결됨(권장) GND - 접지에 연결됨 |
각 핀과 관련된 기능을 명확하게 이해하셨죠? 이제 각 핀의 기능을 이미지로 강조하여 보여드리겠습니다. 그러면 큰 어려움 없이 정보를 쉽게 확인하실 수 있습니다.
디지털 I/O 핀
Arduino Due에는 PORTA, PORTB, PORTC, PORTD라는 네 개의 포트가 있습니다. 54개의 디지털 I/O 핀이 있습니다. 위에 언급된 핀아웃에서 분홍색으로 표시된 핀은 디지털 I/O 핀으로 사용됩니다.
아날로그 핀

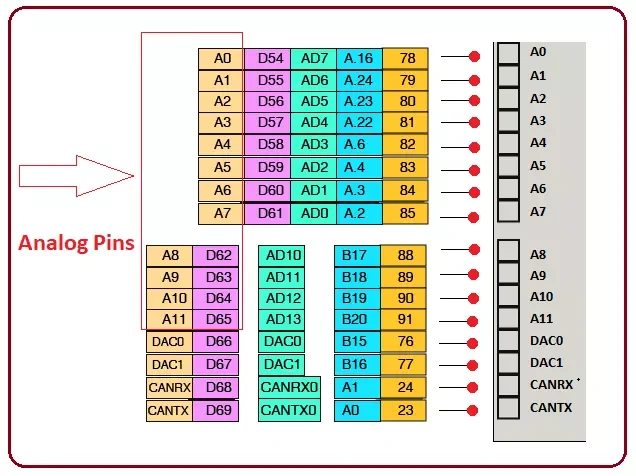

보드에는 아날로그 핀 12개가 있습니다. 이 핀들은 PORTA와 PORTB에 속하며, 보드에 다음과 같이 표시됩니다.

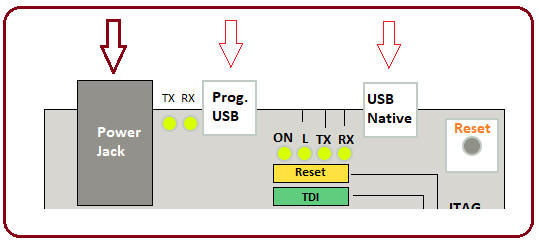

USB 포트 및 전원 잭
보드에는 두 개의 USB 포트가 있는데, 하나는 프로그래밍용 USB 포트이고 다른 하나는 기본 USB 포트입니다. 두 포트 모두 프로그래밍 용도로 사용할 수 있지만, 기본 포트는 키보드나 스마트폰과 같은 연결된 주변 장치의 USB 호스트 역할도 합니다. 보드에는 장치에 전원을 공급하기 위한 전원 잭이 하나 있습니다.

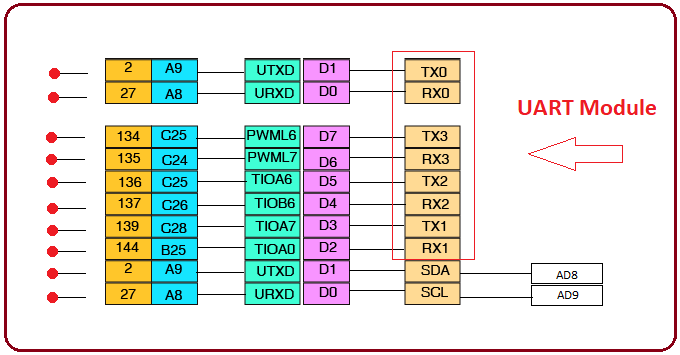

UART 유아트
보드에는 4개의 UART 채널이 추가되었습니다. 이 채널들은 외부 장치와의 직렬 통신에 사용되며, TX는 직렬 송신 핀이고 RX는 직렬 수신 핀입니다. 보드에 다음과 같이 표시됩니다.

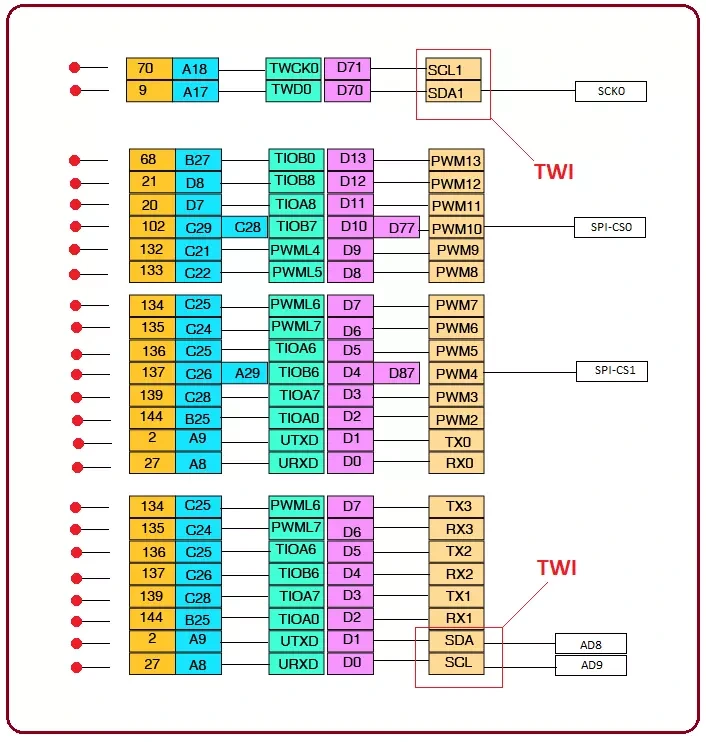

TWI 트와일라잇
보드에는 I2C 프로토콜이라고도 하는 두 개의 TWI(Two Wire Interface) 모듈이 내장되어 있으며, ADC 및 DAC 컨버터와 마이크로컨트롤러와 같은 저속 장치 간의 통신을 구축하는 데 사용됩니다. 2선 통신이며, 직렬 클록(SCL)과 직렬 데이터(SDA)의 두 가지 회선을 사용합니다. 전자는 장치 간 데이터 전송을 동기화하는 데 사용되는 클록 신호이고, 후자는 원하는 데이터를 저장하는 데 사용됩니다.
PWM 출력
54개의 디지털 핀 중 12개가 PWM 출력에 사용됩니다. 보드에 다음과 같이 표시됩니다.

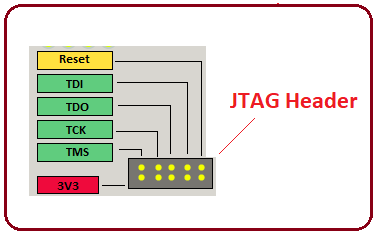

JTAG 헤더
JTAG 헤더는 아두이노 커뮤니티의 대부분의 보드에 없는, 보드에 추가된 놀라운 기능입니다. 보드의 외부 칩과 직접 통신할 수 있는 경로를 설정하는 일반적인 하드웨어 인터페이스입니다. JTAG는 유럽 합동 테스트 액세스 그룹(Joint (European) Test Access Group)에서 칩 핀 간의 물리적 연결을 테스트하기 위해 도입되었습니다. TCK, TMS, TDI, TDO라는 네 개의 핀이 포함되어 있습니다. 이 헤더는 보드에 다음과 같이 통합됩니다.

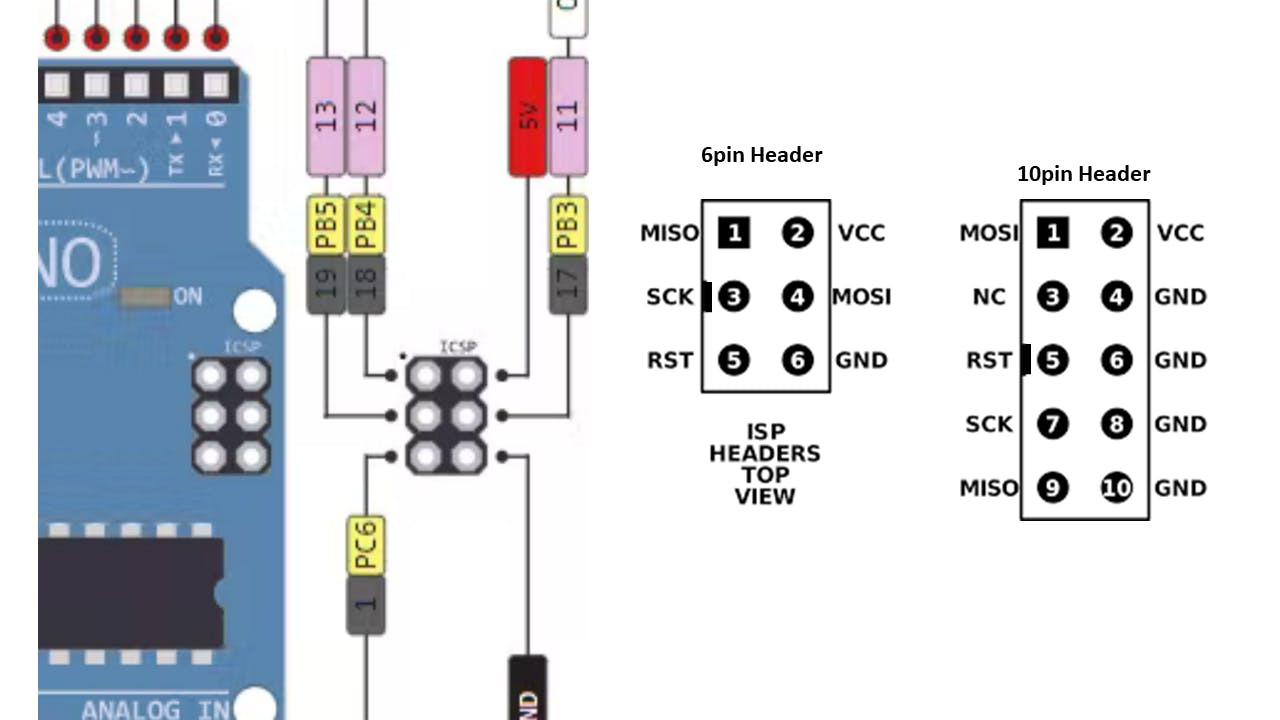

확실하게 이해를 돕기 위해 다른 이미지 첨부합니다. 이미지 링크 참고하세요.

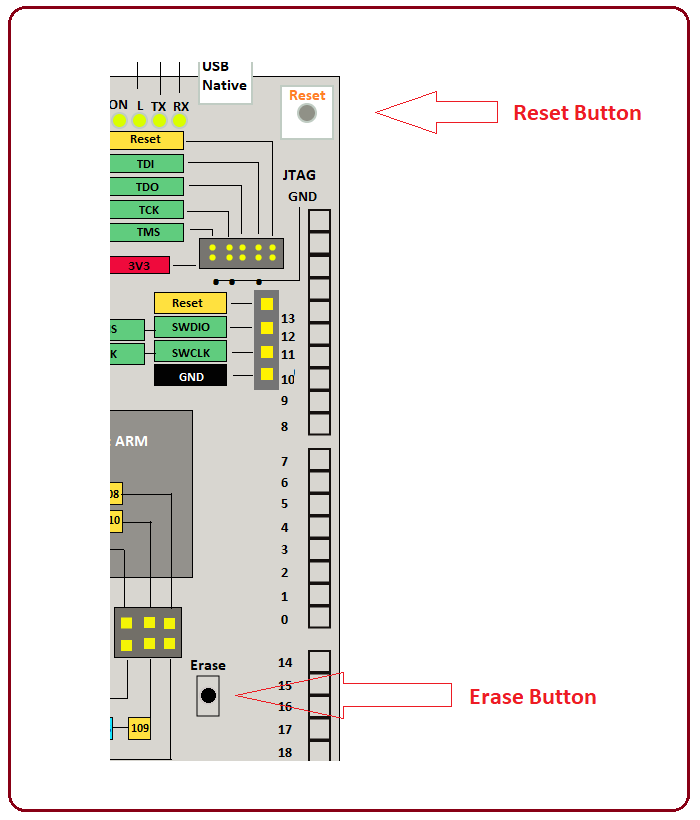

Reset & Erase 재설정 및 지우기 버튼
장치에는 재설정 버튼 하나와 삭제 버튼 하나가 추가되었습니다. 재설정 버튼은 컨트롤러를 재설정하는 데 사용되고, 삭제 버튼은 보드에 저장된 정보를 삭제하는 데 사용됩니다. 두 버튼은 보드에 다음과 같이 표시됩니다.

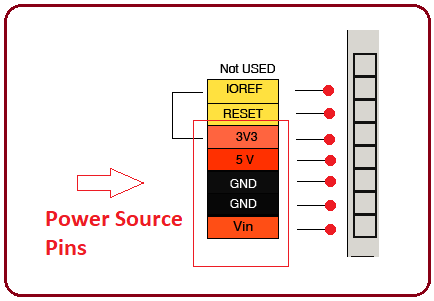

전원
5V, 3.3V, Vin, Ground 등 네 가지 전원 공급 장치가 있습니다. 3.3V는 각 핀의 작동 전압이고, Vin은 입력 전압이며 권장 전압 범위는 7V~12V입니다. 컨트롤러에는 Vin 또는 5V 전원을 공급할 수 있습니다. 이러한 전압 공급 장치는 보드에 다음과 같이 표시됩니다.
4. 프로그래밍 및 커뮤니케이션
- 거의 모든 아두이노 보드는 IDE라는 아두이노 소프트웨어를 통해 프로그래밍할 수 있습니다. IDE는 사용하기 쉽고, 기술 지식이 없는 일반인도 큰 어려움 없이 소프트웨어를 배울 수 있습니다. 쉽게 다운로드할 수 있으며, 소프트웨어를 다운로드하고 작업할 보드를 선택하기만 하면 됩니다. 앞서 언급했듯이, 컨트롤러에 코드를 굽기 위한 외부 버너가 필요하지 않습니다. 아두이노 소프트웨어는 Windows, Linux, MAC과 같은 일반적인 운영 체제와 완벽하게 호환됩니다.
- 이 모듈은 외부 장치와 통신하기 위한 다양한 통신 프로토콜을 제공합니다. UART는 직렬 통신을 설정하는 데 유용합니다. 직렬 모듈 하나만 있으면 괜찮다고 생각하시나요? 아닙니다. 네 개의 직렬 모듈이 있어 여러 장치와 직렬 통신을 유연하게 설정할 수 있습니다. 소프트웨어의 직렬 라이브러리는 주로 보드와 외부 장치 간의 직렬 통신에 사용됩니다.
- 시리얼 모니터는 Arduino 소프트웨어에 추가된 주목할 만한 기능으로, 주로 보드와 텍스트 데이터를 주고받는 데 사용됩니다.
- TX 및 RX 핀에는 데이터가 전송될 때 깜박이는 LED가 각 핀에 통합되어 있습니다.
- SDA와 SCL 두 개의 회선을 갖춘 이 장치에는 2선 인터페이스도 포함되어 있습니다. 보드에는 두 개의 TWI 채널이 있습니다. TWI 버스에 접근하기 위해서는 Arduino 소프트웨어 와이어 라이브러리가 사용됩니다.
- Arduino Due에는 마이크로컨트롤러와 시프트 레지스터, 센서 등 다른 주변 장치 간의 통신에 중요한 역할을 하는 직렬 주변 장치 인터페이스(SPI)가 내장되어 있습니다. SPI 통신에는 MOSI(Master Output Slave Input)와 MISO(Master Input Slave Output) 두 개의 핀이 사용됩니다. MOSI는 데이터 수신에 사용되며, MISO는 마이크로컨트롤러가 데이터를 전송하는 데 사용됩니다.
5. Arduino Due와 Arduino Mega의 차이점
두 모듈은 작동 전압, 메모리 공간, 핀 수, 처리 속도 측면에서 중요한 차이점을 보입니다. Arduino Due는 Arduino Mega보다 더 빠른 속도로 기능을 수행할 수 있습니다. 더욱 강력한 내장 주변 장치와 더 큰 메모리 공간은 Arduino Due를 Mega보다 앞서게 합니다. 하지만 몇 가지 제약이 있습니다. Arduino Due는 3.3V 장치와 호환되지 않으며, SAM3Xchip은 복잡하고 어려운 인터페이스를 제공하여 이 모듈을 처음 사용하는 사람에게는 다소 어려울 수 있습니다. 처음에는 Arduino Uno 와 같은 작은 모듈로 시작하는 것이 좋으며 , 모듈을 제대로 이해하게 되면 복잡한 인터페이스로 전환할 수 있습니다.
6. 아두이노 Due 어플리케이션
Arduino Due는 다소 부피가 크고 넓은 공간을 차지하며, 빠른 처리 속도가 요구되는 다양한 응용 분야에 사용됩니다. 이 보드의 주요 응용 분야는 다음과 같습니다.
- 산업 자동화
- 홈 및 보안 시스템
- 가상 현실 애플리케이션
- 안드로이드 애플리케이션
- GSM 기반 프로젝트
- 임베디드 시스템
오늘은 여기까지입니다. 이 모듈을 시작하는 데 필요한 모든 내용을 알려드렸기를 바랍니다. 아직 잘 모르시겠다면 아래 댓글란을 통해 문의해 주세요. 제가 할 수 있는 최선을 다해 안내해 드리겠습니다. 여러분의 피드백과 제안은 저희에게 매우 중요한 자료이며, 이를 바탕으로 콘텐츠를 제작하고 발전시켜 나가고 있습니다. 앞으로도 많은 관심 부탁드립니다. 읽어주셔서 감사합니다.
언제나 늘 그렇듯이 본 튜토리얼의 원문은 이 링크를 따라가시면 만납니다. 우리가 만났듯이...
Technical Documentation
docs.nordicsemi.com
Atmel SAM3X8E 데이터시트에는 프로세서에 대한 정보와 데이터시트가 있습니다.
