아두이노 센서 50가지 목록
센서는 온도, 빛, 움직임, 압력과 같은 물리적 현상을 감지하고 측정하는 데 사용되는 장치입니다. 자동화, 로봇 공학, 사물 인터넷(IoT), 환경 모니터링과 같은 분야에서 중요한 역할을 합니다. 아래는 널리 사용되는 아두이노 센서를 분류하여 자세한 설명과 대표적인 예시를 함께 제공합니다.
| 아두이노 센서 목록 1. 서미스터 2. LM35 3. DS18B20 4. LDR(Light Dependent Resistor) 5. 포토다이오드 6. 초음파 센서 HCSR04 7. 적외선 장애물 회피 센서 8. 가속도계(ADXL345) 9. PIR 센서 10. 자이로스코프 + 가속도계(MPU6050) 11. 로터리 엔코더 12. 기울기 센서 13. 기압 센서(BME280/BMP280) 14. 압전 센서 15. 스트레인 게이지 16. MQ 시리즈 가스 센서 17. 이산화탄소(CO2) 센서 18. 소리 센서 19. 정전식 터치 센서 20. 힘 감지 저항(FSR) 21. ACS712 전류 센서 22. 전압 분배기 23. 자력계(HMC5883L) 24. 홀 효과 센서(A3144) 25. 수위 센서 26. 유량 센서 27. 속도 센서 28. DHT11/DHT22 온도 및 습도 센서 29. 토양 수분 센서 30. 강우 감지 센서 31. 풍속계 32. pH 센서 33. TDS(총 용존 고형물) 센서 34. 플렉스 센서 35. 불꽃 센서 모듈(KY-026) 36. 제스처 센서 37. VL53L0X 비행 시간 거리 센서 38. TCS34725 RGB 컬러 센서 39. ML8511 UV 센서 40. 맥박 센서 41. MAX30100 맥박 산소 측정기 및 심박수 센서 42. IR 수신 센서 43. 지문 센서 |
Arduino Sensors List 1. Thermistor 2. LM35 3. DS18B20 4. LDR (Light Dependent Resistor) 5. Photodiode 6. Ultrasonic Sensor HCSR04 7. IR obstacle avoidance sensor 8. Accelerometer(ADXL345) 9. PIR Sensor 10. Gyroscope + Accelerometer(MPU6050) 11. Rotary encoder 12. Tilt sensor 13. Barometric pressure sensor(BME280/BMP280) 14. Piezoelectric 15. Strain Gauge 16. MQ Series gas sensor 17. Carbon dioxide (CO2) sensor 18. Sound sensor 19. Capacitive touch sensor 20. Force sensitive resistor (FSR) 21. ACS712 current sensor 22. Voltage divider 23. Magnetometer(HMC5883L) 24. Hall effect sensor(A3144) 25. Water level sensor 26. Flow Sensors 27. Speed sensor 28. DHT11/DHT22 temperature and humidity sensor 29. Soil moisture sensor 30. Rain detection sensor 31. Anemometer 32. pH sensor 33. TDS (Total dissolved solids) sensor 34. Flex sensor 35. Flame sensor module(KY-026) 36. Gesture sensor 37. VL53L0X time-of-flight distance sensor 38. TCS34725 RGB Color Sensor 39. ML8511 UV sensor 40. Pulse sensor 41. MAX30100 Pulse oximeter and heart rate sensor 42. IR Receiver Sensor 43. Fingerprint sensor |
온도 센서
온도 센서는 환경이나 물체의 열 상태를 측정하며, 기후 제어, 산업 자동화, IoT 시스템과 같은 애플리케이션에 필수적입니다.
1. 서미스터

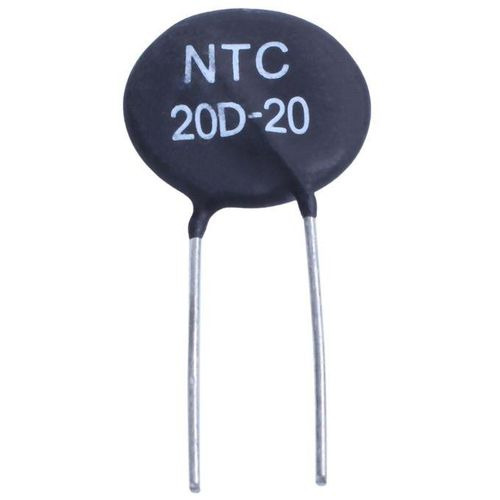

서미스터 센서
서미스터는 온도에 따라 저항이 변하는 저항입니다. 두 가지 유형이 있습니다.
NTC(음의 온도 계수): 온도가 증가함에 따라 저항이 감소합니다.
PTC(정의 온도 계수): 온도가 상승함에 따라 저항이 증가합니다.
응용 분야: 서미스터는 에어컨이나 오븐과 같은 가전제품에서 정밀한 온도 제어를 위해 널리 사용됩니다.

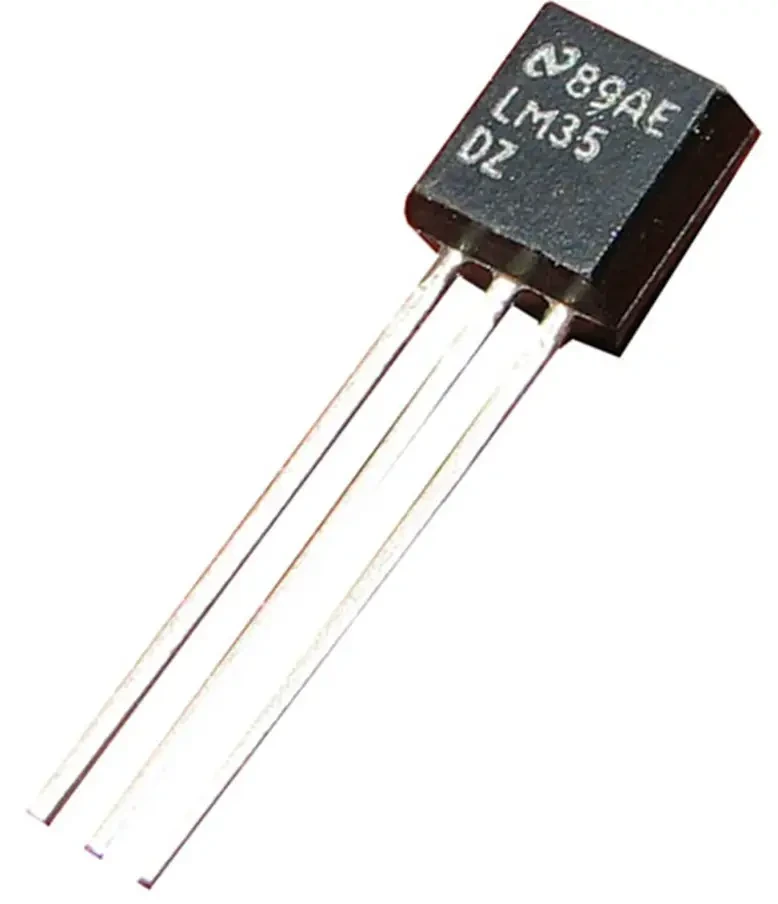

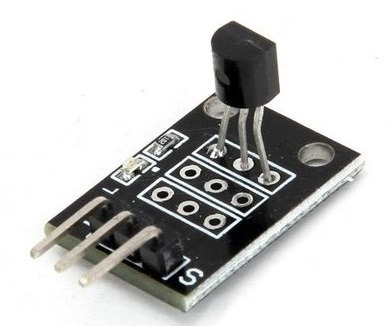

2. LM35
LM35
LM35는 섭씨 온도에 비례하는 전압을 출력하는 아날로그 온도 센서입니다. 높은 정확도와 사용 편의성으로 널리 사용됩니다.
핀아웃:

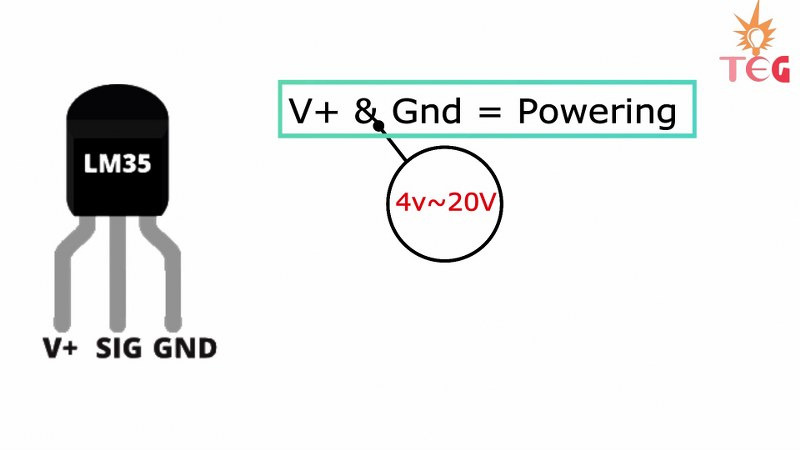

LM35 온도 센서 핀아웃
V+ – 5V 전원 공급 장치 연결
SIG – 온도에 비례하는 전압 출력
GND – 접지 연결
3. DS18B20
DS18B20 온도 센서
DS18B20은 1선식 프로토콜을 통해 통신하는 디지털 온도 센서입니다. 단일 데이터 회선에서 여러 센서를 지원하므로 IoT 프로젝트에 이상적입니다.
이 센서는 스테인리스 스틸 튜브에 담긴 방수 버전도 있습니다.

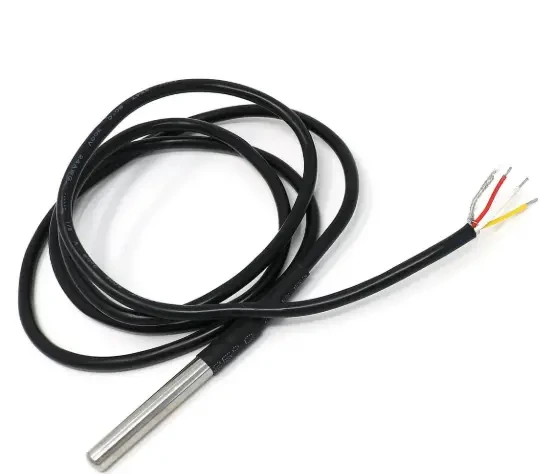

스테인리스 스틸 튜브에 담긴 DS18B20 센서
조도 센서
조도 센서는 빛의 세기를 감지하며 스마트 조명, 카메라, 광학 장치에 사용됩니다.

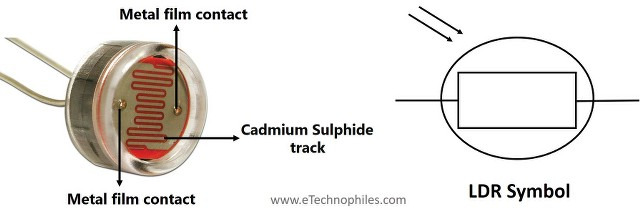

4. LDR(Light Dependent Resistor)

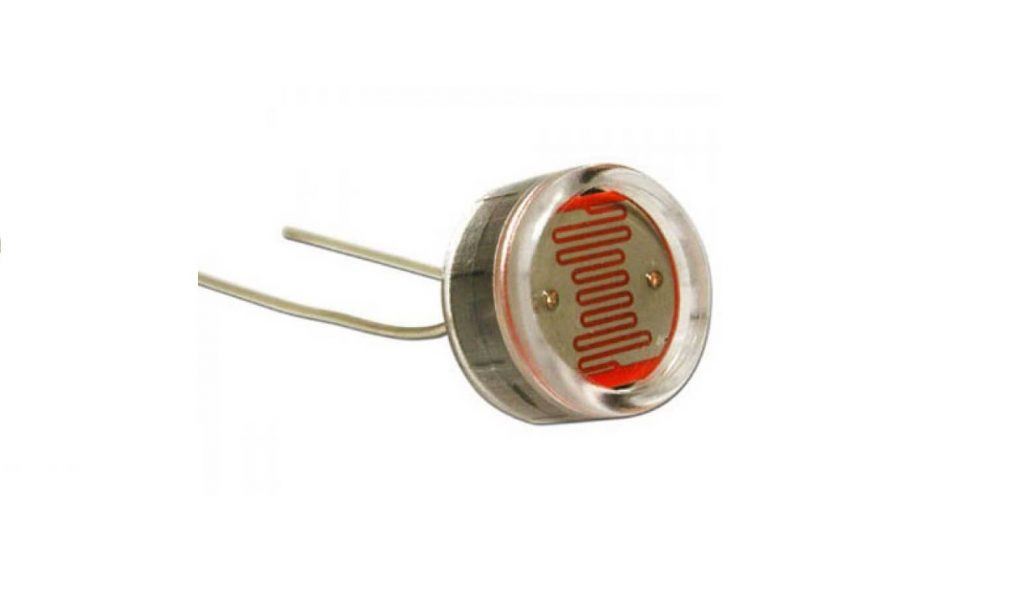

LDR(Light Dependent Resistor)
LDR은 빛의 세기에 따라 저항이 변합니다. 가로등이나 도난 경보기와 같은 빛에 민감한 장치에 널리 사용됩니다.
LDR 기호
LDR에는 두 개의 단자가 있습니다. 하나는 전원 공급 장치에 연결하고 다른 하나는 저항에 연결하여 전압 분배기를 구성합니다.
5. 포토다이오드
포토다이오드
포토다이오드는 빛을 전류로 변환합니다. 일반적으로 측광계와 광섬유 통신 시스템에 사용됩니다.

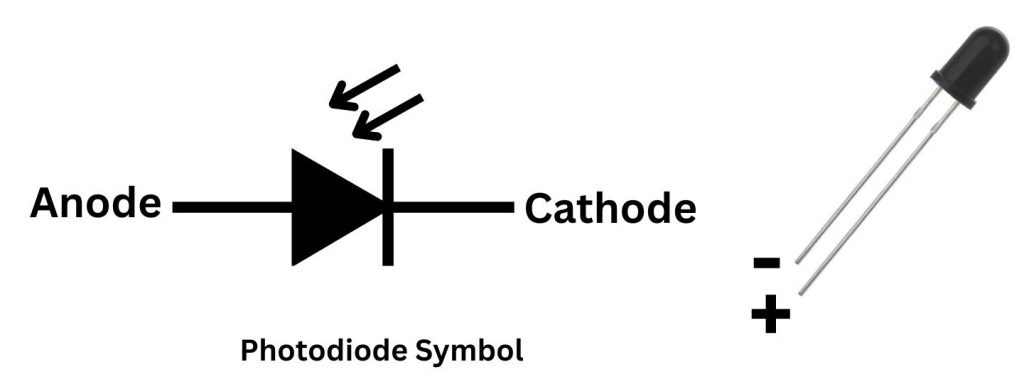

핀 배치
Anode - 양극 Positive terminal 외울 때는 A급이니까 플러스, 애노드, C급이니까 마이너스, 캐소드라고 외운다.
Cathod - 음극 Negative terminal
근접 센서
근접 센서는 물리적 접촉 없이 물체의 유무를 감지합니다. 로봇, 자동화 및 보안 시스템에 널리 사용됩니다.
6. 초음파 센서 HCSR04

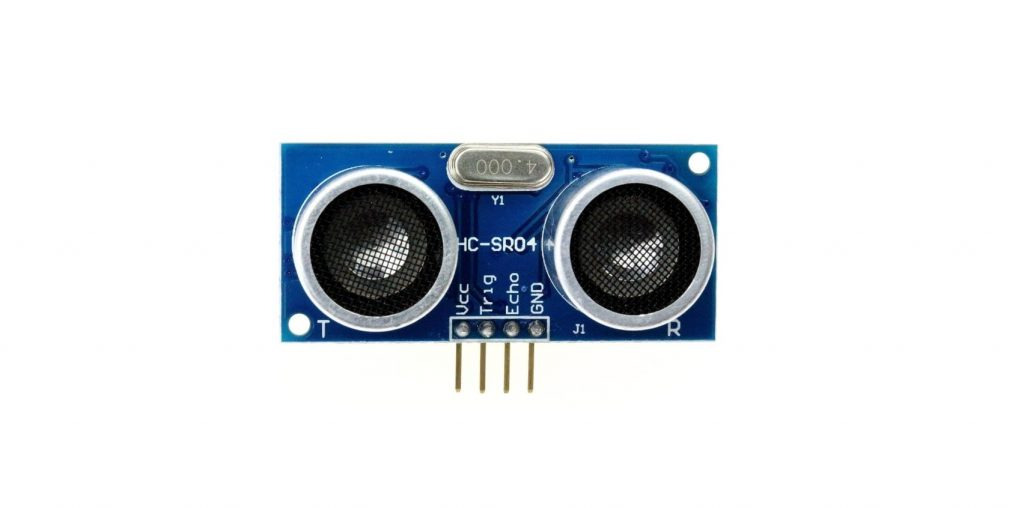

HCSR04 초음파 센서
초음파 센서는 고주파 음파를 방출하여 물체에 반사된 후 되돌아오는 시간을 측정합니다. 시간 지연을 계산하여 센서와 물체 사이의 거리를 정확하게 측정합니다.
HC-SR04: 2cm에서 400cm까지의 거리를 ±3mm의 정확도로 측정합니다. 장애물 회피 시스템에 널리 사용됩니다.

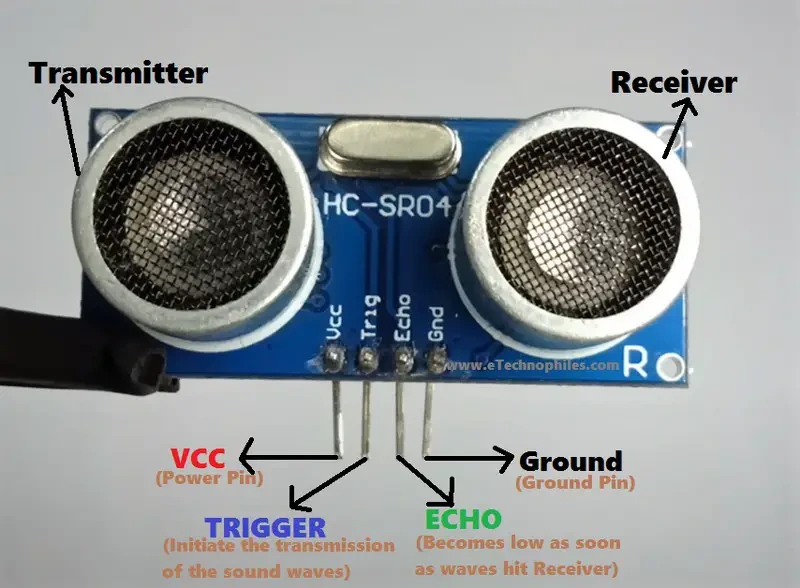

초음파 센서 핀아웃
핀아웃:
- VCC – 5V 전원 공급 장치 연결
- Trig – 초음파 펄스를 전송하는 트리거 핀
- Echo – 거리에 비례하는 펄스 출력
- GND – 접지 연결
7. 적외선 장애물 회피 센서

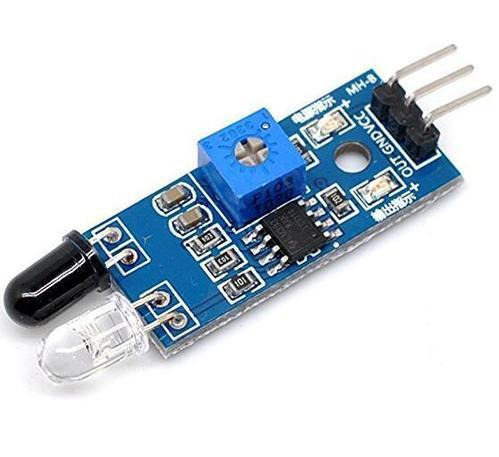

적외선 장애물 회피 센서
장애물 감지 센서는 장치 경로에 있는 물리적 장애물을 식별합니다. 로봇 및 자율 시스템에 널리 사용됩니다. 이 센서는 적외선을 사용하여 장애물을 감지하며, 차선 추적 및 장애물 회피 로봇에 널리 사용됩니다.
핀아웃:

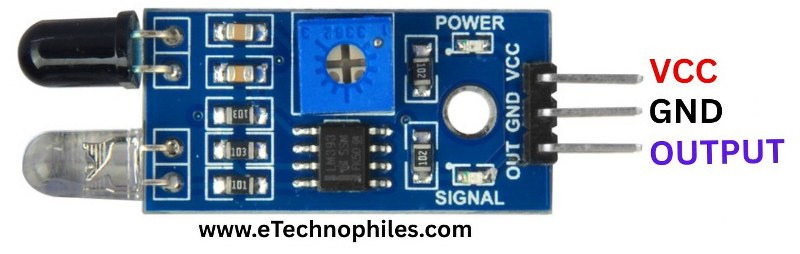

IR 장애물 회피 센서 핀아웃
VCC – 3.3V 또는 5V 전원 공급 장치 연결
GND – 접지 연결
OUT – 디지털 신호 출력
모션 센서
모션 센서는 위치 또는 가속도 변화를 감지합니다. 웨어러블 기기, 드론, 차량 추적 시스템에 사용됩니다.

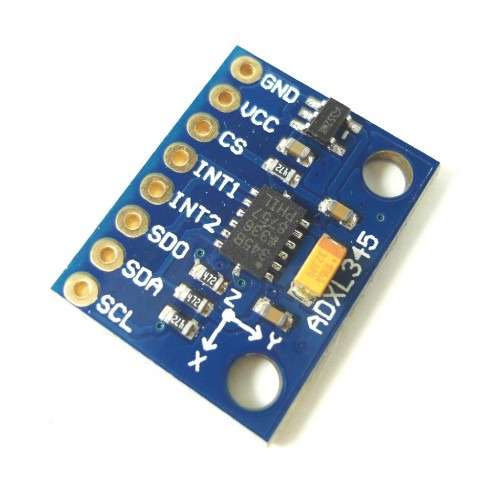

8. 가속도계(ADXL345)
ADXL345는 X, Y, Z축의 가속도를 측정하는 3축 디지털 가속도계입니다. I2C 또는 SPI 인터페이스를 통해 고해상도(13비트) 출력 데이터를 제공합니다. 모션 감지, 방향 감지, 기울기 측정 및 진동 모니터링 애플리케이션에 일반적으로 사용됩니다.

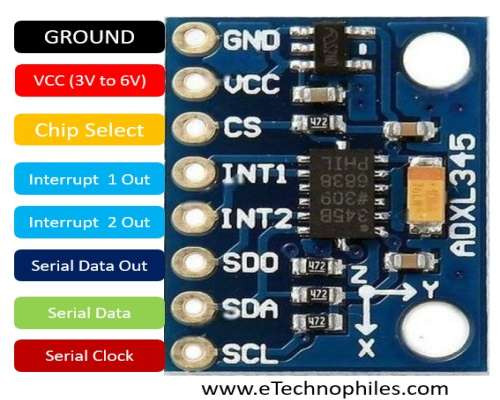

가속도계 핀아웃
핀아웃:
- VCC – 전원 공급 장치
- GND – 접지
- SCL – 직렬 클럭(I2C 또는 SPI용)
- SDA – 직렬 데이터(I2C용)
- SDO – SPI 데이터 출력/I2C 주소 선택
- CS – 칩 선택(SPI용)
- INT1 – 인터럽트 1 출력
- INT2 – 인터럽트 2 출력

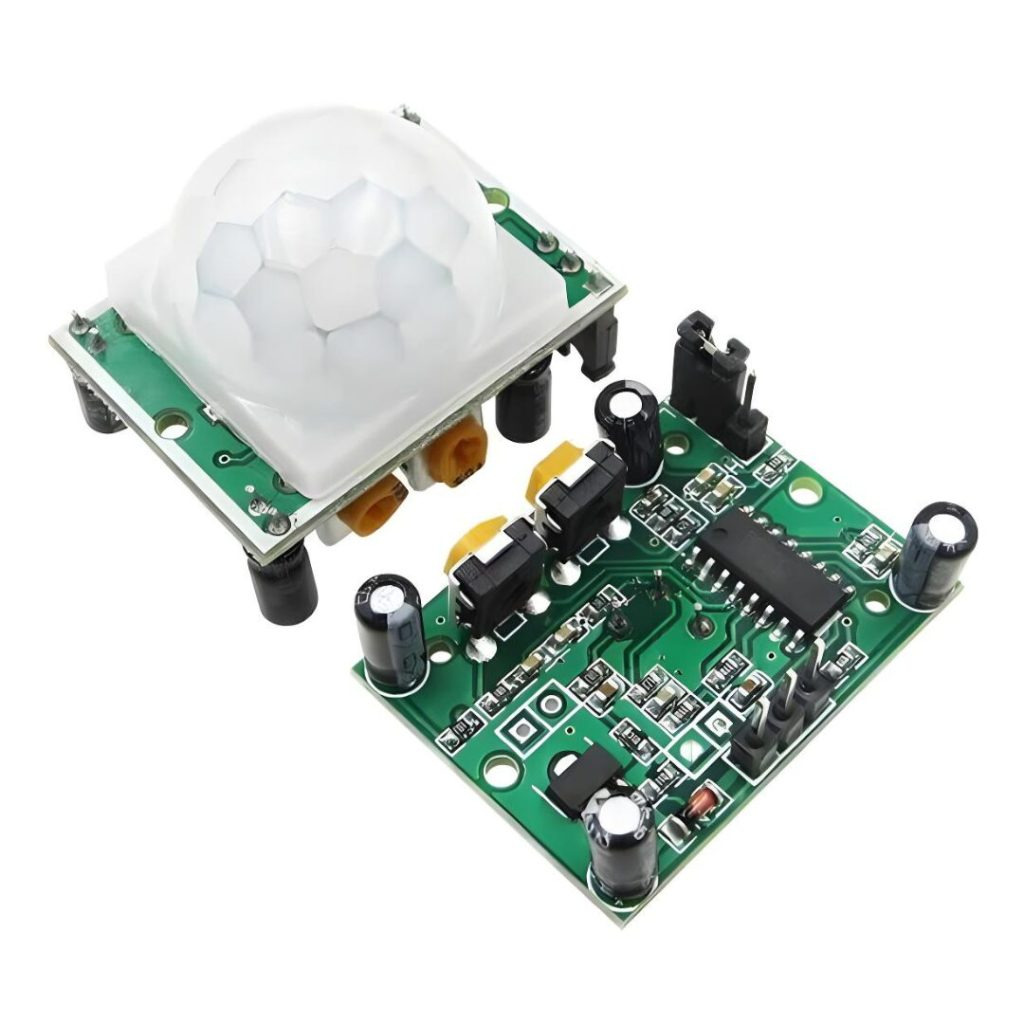

9. PIR 센서
PIR 센서
수동 적외선(PIR) 센서는 시야 내 물체에서 방출되는 적외선을 측정합니다. 사람이나 동물과 같은 따뜻한 물체가 센서 범위를 가로질러 이동하면 적외선 레벨의 변화를 감지하고 디지털 출력을 트리거합니다.
PIR 센서는 동작 감지 조명, 보안 경보, 자동문, 재실 감지 시스템에 널리 사용됩니다. 에너지 효율적이고 비용 효율적이며 비접촉 동작 감지 애플리케이션에 이상적입니다.

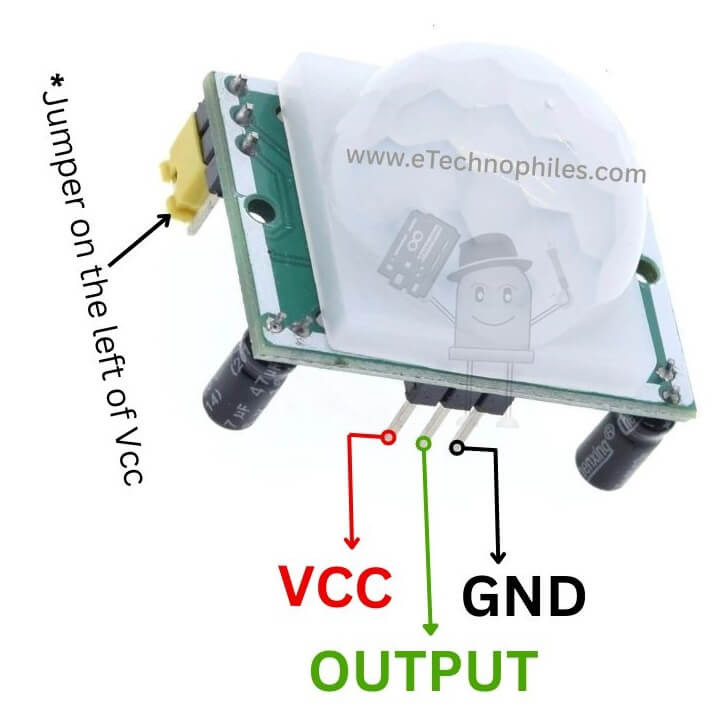

PIR 센서 핀아웃 다이어그램
핀아웃(HC-SR501 모듈):
- VCC – 전원 공급 장치(일반적으로 5V)
- OUT – 디지털 출력(움직임 감지 시 HIGH)
- GND – 접지

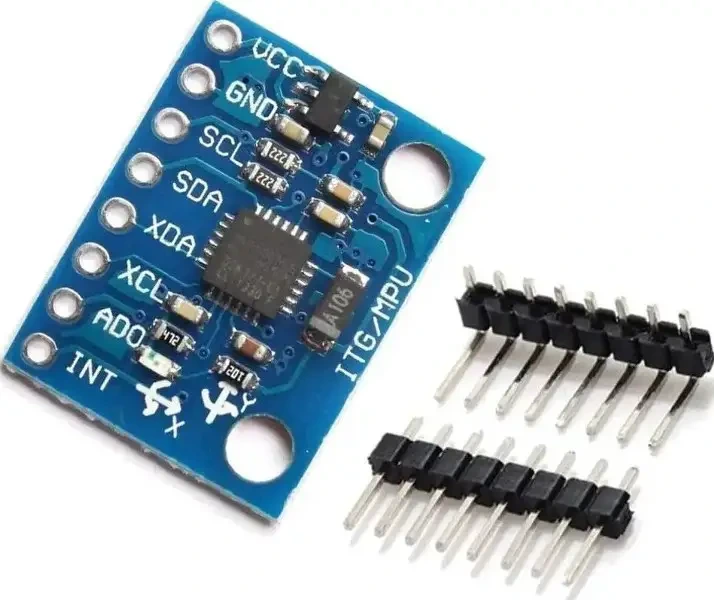

10. 자이로스코프 + 가속도계(MPU6050)
자이로스코프 + 가속도계(MPU6050)
MPU6050 센서 – 각속도와 가속도를 측정합니다. 이 모듈은 3축 자이로스코프와 3축 가속도계를 단일 칩에 통합하여 동작 감지, 방향 감지, 제스처 인식 및 관성 측정이 필요한 애플리케이션에 이상적입니다.
MPU6050은 I2C 프로토콜을 통해 통신하며, 로봇, 드론 및 웨어러블 기기에서 3D 공간에서의 움직임과 회전을 정밀하게 추적하는 데 일반적으로 사용됩니다.
핀아웃:

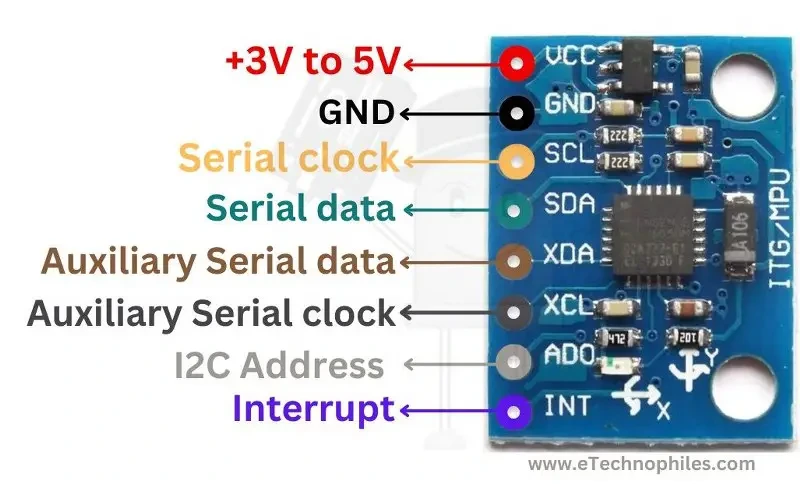

- MPU6050 센서 핀아웃
- VCC – 전원 공급 장치(+3.3V ~ 5V)
- GND – 접지
- SCL – 직렬 클럭 라인(I2C)
- SDA – 직렬 데이터 라인(I2C)
- XDA – 보조 직렬 데이터(외부 센서용)
- XCL – 보조 직렬 클럭(외부 센서용)
- ADO – I2C 주소 선택
- INT – 인터럽트 출력

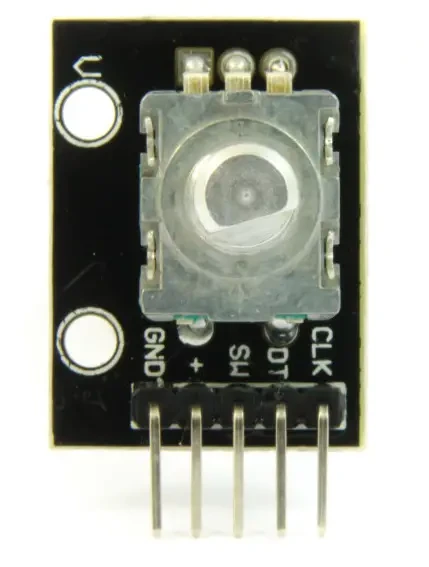

11. 회전 인코더
회전 인코더
이 센서는 축의 회전 위치와 방향을 감지하여 기계적 운동을 전기 신호로 변환합니다. 일반적으로 각 변위를 측정하는 데 사용되며 모터 제어, 자동화, 로봇 동작과 같이 정밀한 위치 피드백이 필요한 애플리케이션에 이상적입니다.
회전 인코더는 증분형과 절대형의 두 가지 주요 유형으로 제공됩니다. 로봇, CNC 기계, 산업 시스템에서 회전 및 방향 입력의 정확한 추적을 위해 널리 사용됩니다.
핀아웃:
- GND – 접지 연결
- VCC – 3.3V 또는 5V 전원 공급 장치 연결
- CLK – 클럭 펄스 출력
- DT – 데이터 출력
- SW – 버튼 스위치
아 신발~ 쉬었다 하자.
12. 기울기 센서

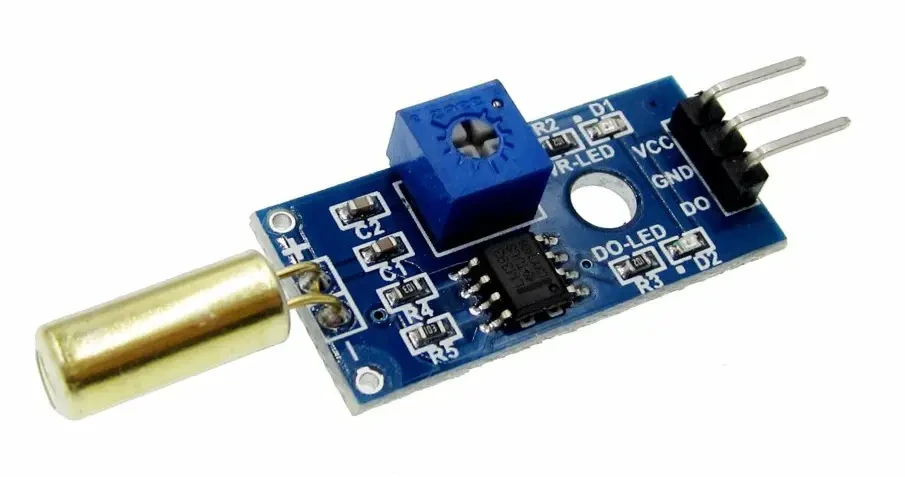

기울기 센서
이 센서는 물체가 특정 각도 이상 기울어졌는지 여부를 감지합니다. 위치 변화에 반응하는 간단하고 저렴한 장치로, 움직임이나 방향 변화를 감지하는 데 유용합니다.
기울기 센서는 경보 시스템, 안전 장치 및 간단한 동작 감지 애플리케이션에 일반적으로 사용됩니다. 기본 모델은 이진 출력(기울어짐 또는 기울어지지 않음)을 제공하지만, 고급 버전은 정확도 향상을 위해 다방향 기울기 감지 기능을 제공할 수 있습니다.
나머지 센서 유형에 대한 자세한 가이드는 다음과 같습니다.
압력 센서
압력 센서는 유체 또는 기체가 가하는 힘을 측정하며 기상 관측소, 의료 기기 및 산업 자동화에 일반적으로 사용됩니다.
13. 기압 센서(BME280/BMP280)
기압 센서는 대기압을 측정하며, 기상 모니터링 및 고도 감지에 자주 사용됩니다. BME280은 압력과 온도를 모두 측정할 수 있는 고정밀 디지털 센서입니다. I2C 또는 SPI를 통해 통신합니다.
핀아웃:

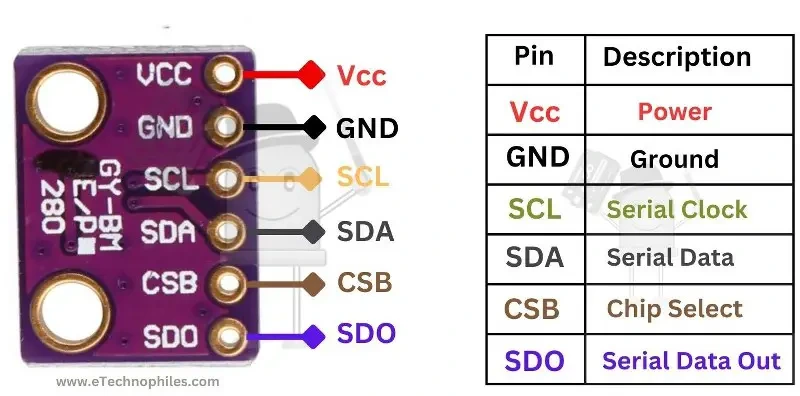

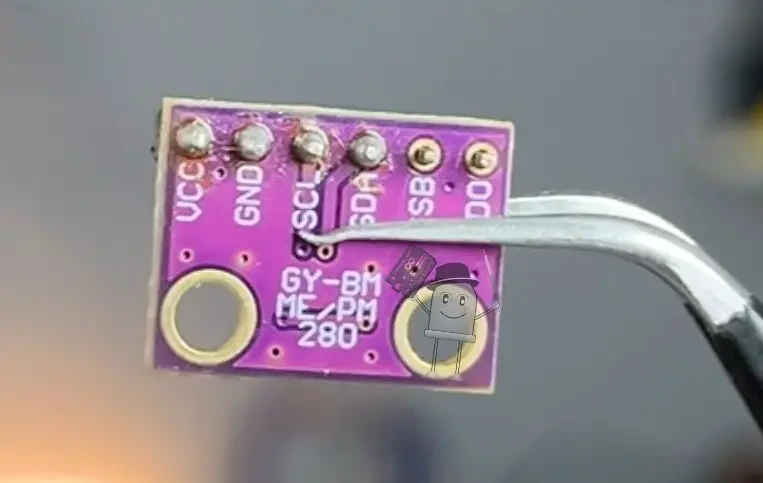

BME280 센서 모듈 핀아웃
- VCC - 전원 공급 장치
- GND - 접지
- SCL - 직렬 클럭 라인
- SDA - 직렬 데이터 라인
- CSB - 칩 선택(SPI에 사용, I2C의 경우 HIGH 유지)
- SDO - I2C 주소 선택

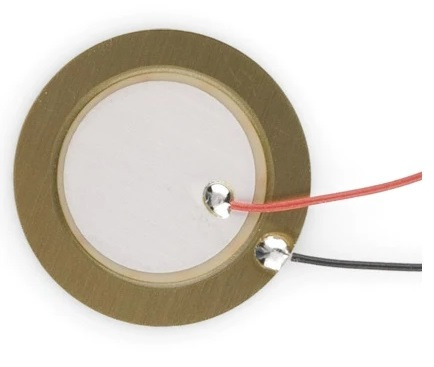

14. 압전 센서
압전 센서
압전 센서는 압전 재료를 사용하여 압력을 전기 신호로 변환합니다. 이러한 센서는 인공호흡기와 같은 의료 장비에 자주 사용됩니다.
핀아웃:
두 개의 단자가 있습니다.
빨간색은 양극 단자, 검은색은 음극 단자입니다.

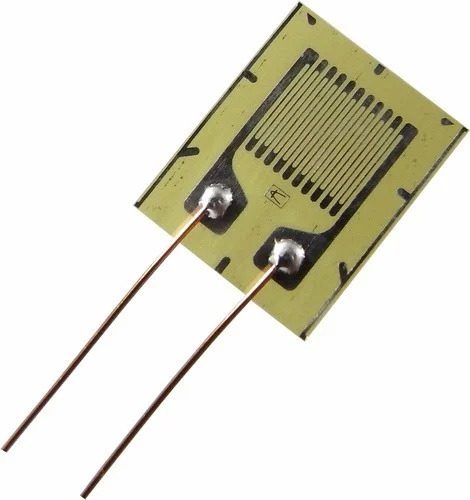

15. 스트레인 게이지
스트레인 게이지
스트레인으로 인한 저항 변화를 감지하여 압력이나 힘을 측정합니다. 계량 시스템의 로드셀에 사용됩니다.
핀아웃:
와이어 1 - 저항 포일의 한 단자
와이어 2 - 저항 포일의 두 번째 단자
극성 없음 - 두 전선 모두 호환 가능
가스 센서
가스 센서는 공기 중 특정 가스를 감지하며 환경 모니터링 및 안전 시스템에 매우 중요합니다.

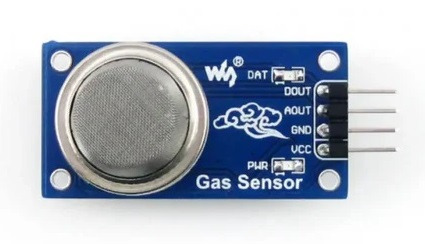

16. MQ 시리즈 가스 센서
MQ 시리즈 가스 센서
이 센서는 환경 내 특정 가스의 존재 및 농도를 식별합니다. 가스 분자가 센서 내부의 민감한 물질과 상호 작용할 때 전기 저항의 변화를 측정하여 작동합니다.
가스 센서는 안전 시스템, 홈 오토메이션, 산업 모니터링 및 환경 감지에 널리 사용됩니다. 일반적인 응용 분야로는 가스 누출 감지기, 대기 질 모니터링, 연기 경보기 등이 있습니다. 다양한 모델이 메탄(CH₄), 프로판(C₃H₈), 일산화탄소(CO) 등 특정 가스에 대해 보정됩니다.

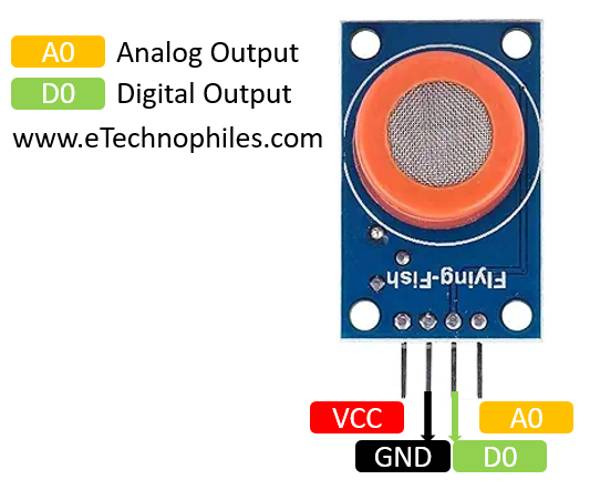

MQ-2: 메탄, LPG, 연기 등의 가스를 측정합니다. 아날로그 및 디지털 출력을 모두 제공하여 다용도로 사용할 수 있습니다.
MQ-2 가스 센서 핀아웃
핀아웃:
- VCC - 5V 전원 공급 장치 연결
- GND - 접지 연결
- AOUT - 아날로그 신호 출력
- DOUT - 디지털 신호 출력
17. 이산화탄소(CO₂) 센서

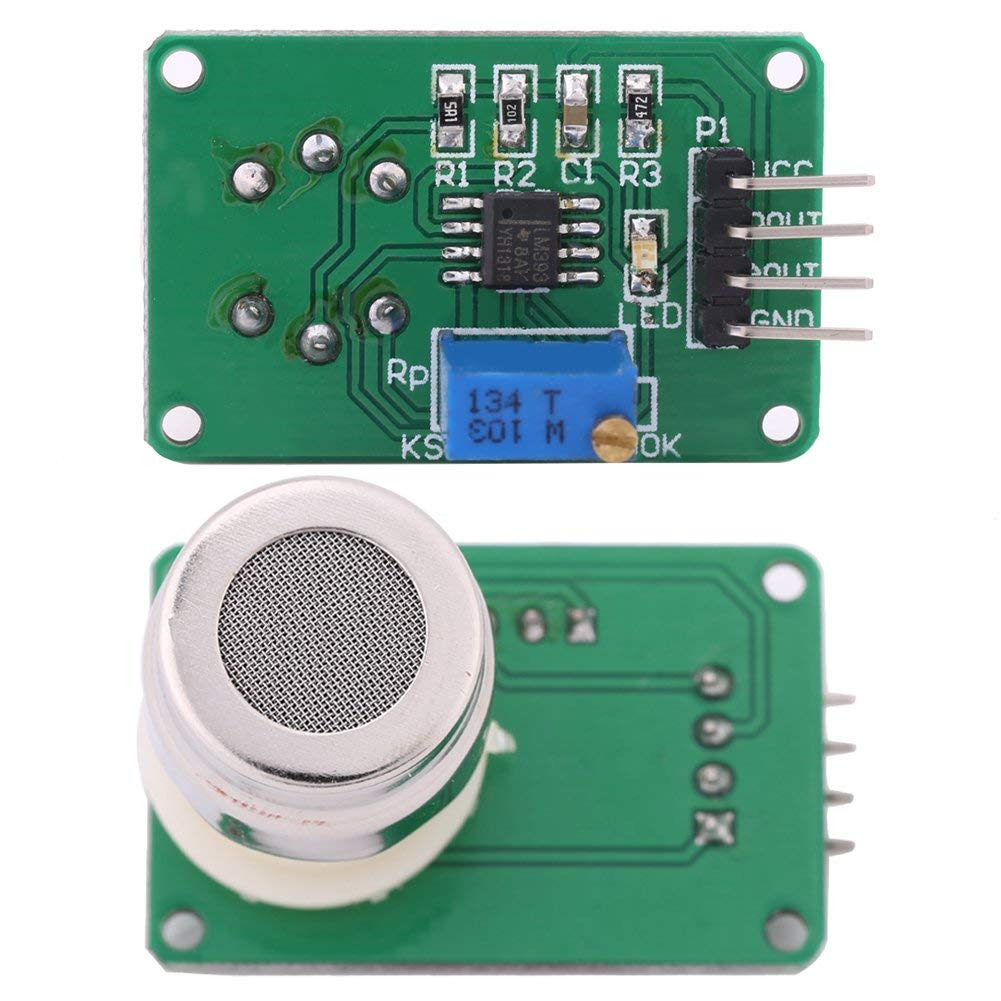

이산화탄소(CO₂) 센서
이 센서는 환경에 존재하는 CO₂의 양을 일반적으로 백만 분의 일(ppm) 단위로 감지하고 정량화합니다. 비분산 적외선(NDIR) 기술과 같은 방법을 사용하여 정확하고 신뢰할 수 있는 측정값을 제공합니다.
MG811: 온실 및 HVAC 시스템에서 일반적으로 사용되는 높은 정확도의 CO₂ 감지 센서로 유명합니다.
소음 및 진동 센서
소음 및 진동 센서는 음향파 또는 기계적 진동을 감지합니다. 오디오 녹음, 기계 모니터링 및 경보에 사용됩니다.
18. 사운드 센서

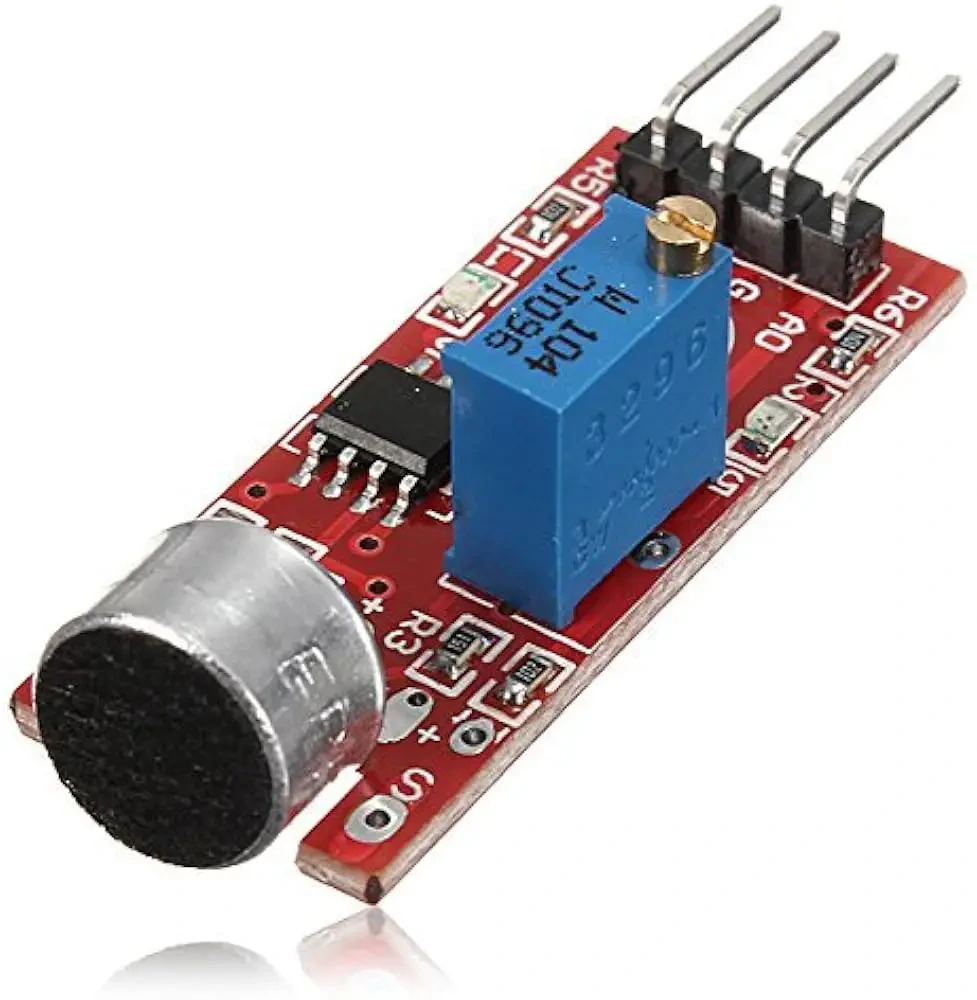

마이크
이 센서는 주변 소리를 포착하여 마이크로컨트롤러 또는 오디오 시스템에서 읽을 수 있는 전기 신호로 변환합니다. 일반적으로 일렉트릿 또는 MEMS 마이크 소자를 사용하며, 감도 향상을 위해 내장형 증폭 기능을 포함할 수 있습니다.
사운드 센서는 음성 인식, 소리 감지, 오디오 녹음 및 음향 모니터링과 같은 응용 분야에 이상적입니다. 스마트 기기, 보안 시스템, 보청기 및 대화형 전자 기기에 널리 사용됩니다.
핀아웃:

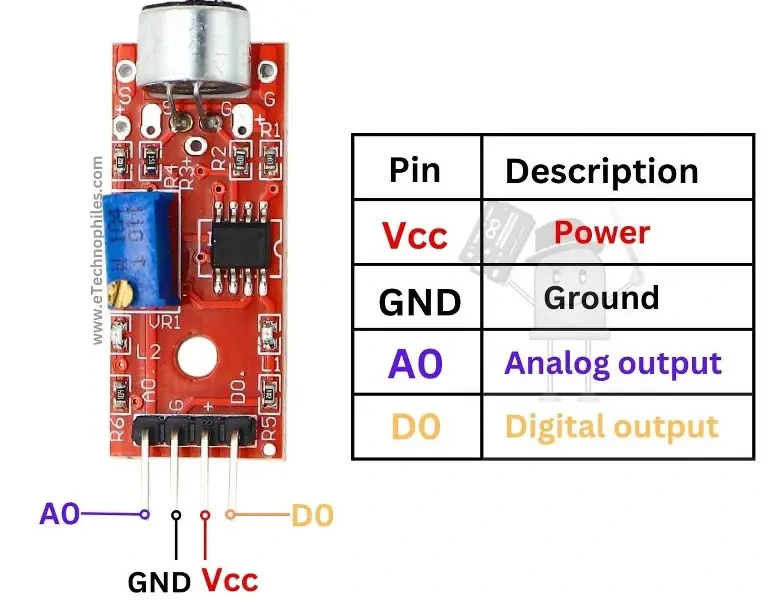

사운드 센서 핀아웃
- VCC - 2.7V~5.5V 전원 공급 장치 연결
- GND - 접지 연결
- AO - 아날로그 출력
- DO - 디지털 출력
터치 및 힘 센서
터치 및 힘 센서는 물리적 접촉이나 압력을 감지합니다. 가전제품, 로봇공학 및 의료 기기에 널리 사용됩니다.
19. 정전식 터치 센서

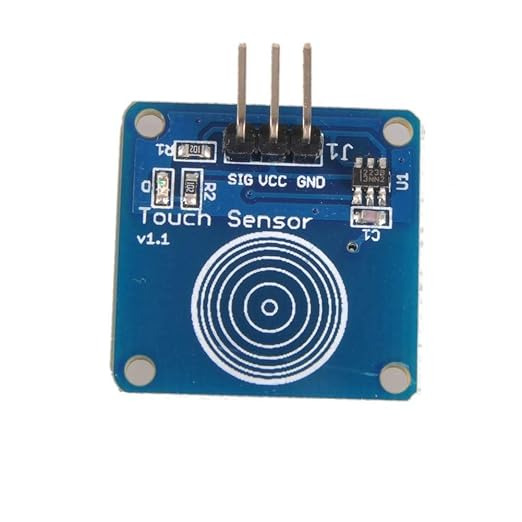

정전식 터치 센서
사람의 손가락과 같은 전도성 물체가 센서 표면에 접근하거나 접촉하면 국소 전기장이 변화하여 정전용량이 변합니다. 이 변화는 감지되어 터치 입력으로 해석됩니다.
정전식 터치 센서는 터치 스위치, 키패드, 대화형 디스플레이 및 최신 가전제품에 일반적으로 사용됩니다. 높은 감도, 내구성, 그리고 버튼이 없는 세련된 인터페이스를 제공하여 컴팩트하고 직관적인 디자인에 이상적입니다.
ESP32와 함께 터치 센서를 사용하는 방법에 대한 이 튜토리얼을 읽어보세요.
20. 힘 감지 저항(FSR)

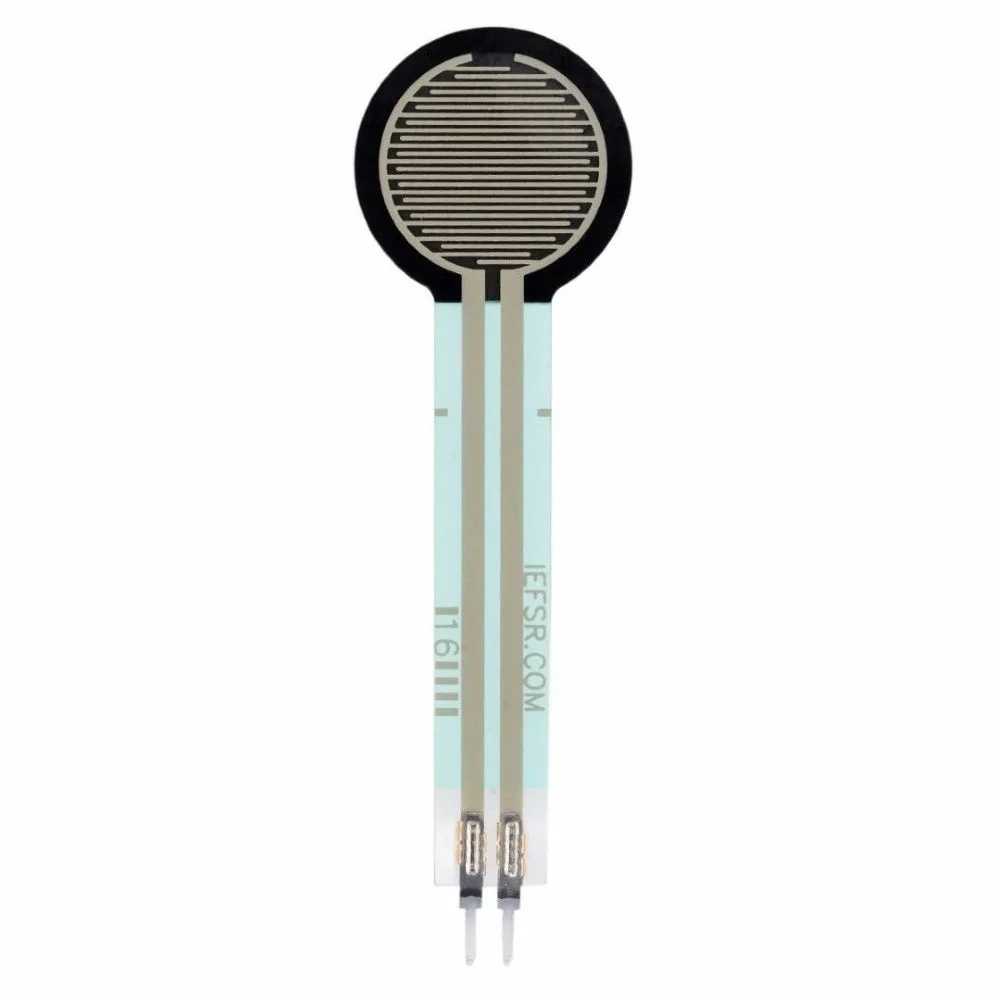

힘 감지 저항(FSR)
이 센서는 압력이 가해질 때 저항의 변화를 감지하여 가해진 힘의 양을 정량화합니다. 출력은 가해진 하중의 강도에 따라 달라지므로 동적 힘 측정에 유용합니다.
힘 센서는 로봇 공학에서 악력 모니터링에 일반적으로 사용되어 물체를 섬세하면서도 안전하게 취급할 수 있도록 합니다. 웨어러블 기기, 전자 드럼, 압력 감지 터치패드, 산업 자동화 시스템에서도 사용됩니다.
전류 및 전압 센서
이 센서는 시스템의 전류 또는 전압을 측정하며, 이는 전력 모니터링 및 보호 회로에 필수적입니다.

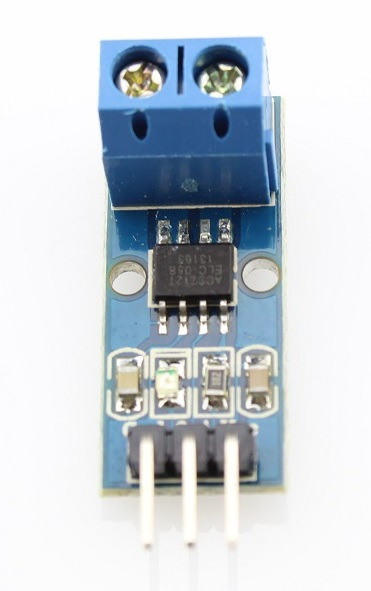

21. ACS712 전류 센서
ACS712 전류 센서
이 센서는 전류(AC 또는 DC)를 감지하여 마이크로컨트롤러 또는 모니터링 시스템에서 읽을 수 있는 비례 전압 또는 디지털 신호로 변환합니다. 홀 효과 또는 션트 저항과 같은 원리를 기반으로 작동합니다.
전류 센서는 전력 관리, 배터리 모니터링, 모터 제어 및 에너지 계량 애플리케이션에 널리 사용됩니다. 산업 시스템, 홈 오토메이션 및 IoT 기기의 안전, 효율성 및 정확한 전류 추적을 보장합니다.
핀 배치:
- VCC - 5V 전원 공급 장치 연결
- GND - 접지 연결
- OUT - 전류에 비례하는 아날로그 출력

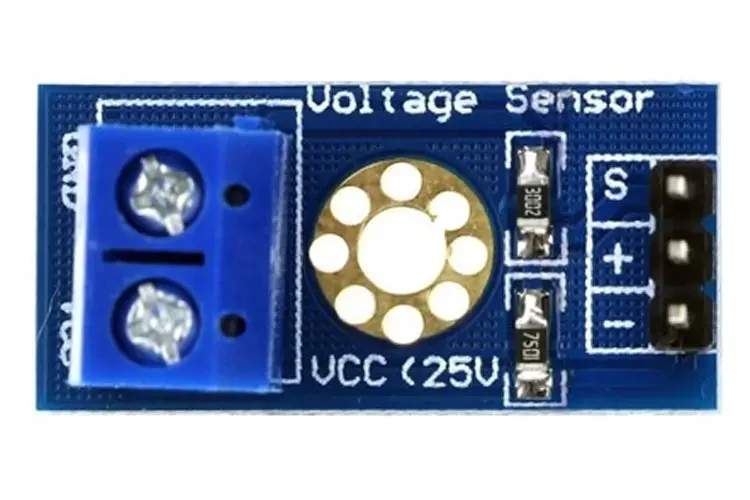

22. 전압 분배기
전압 분배기
이 센서는 전압 레벨을 감지하여 마이크로컨트롤러 입력에 적합한 스케일링된 아날로그 또는 디지털 신호로 변환합니다. 높은 전압을 안전하게 모니터링하기 위해 전압 분배기나 절연 회로를 사용하는 경우가 많습니다.
전압 센서는 배터리 모니터링, 전원 공급 장치 진단, 에너지 관리 시스템 및 산업 자동화에 일반적으로 사용됩니다. 적절한 작동 보장, 고장 감지 및 전자 부품 보호에 중요한 피드백을 제공합니다.
자기장 센서
자기장 센서는 자기장의 존재, 강도 및 방향을 감지합니다. 내비게이션 시스템, 모터 및 산업 자동화에 널리 사용됩니다.

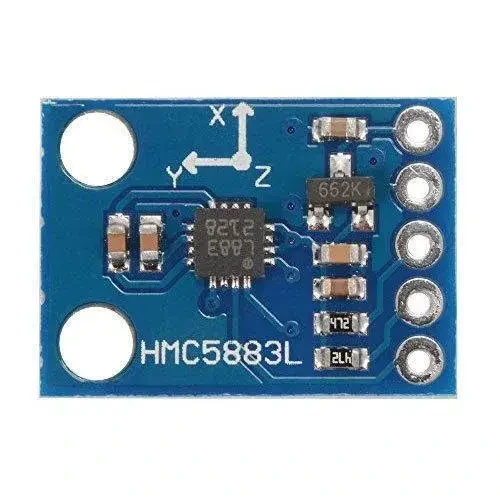

23. 자력계(HMC5883L)
자력계(HMC5883L)
이 센서는 자속 밀도를 감지하고 자기장의 강도와 방향에 해당하는 데이터를 출력합니다. 일반적으로 홀 효과 또는 자기 저항 원리를 사용하여 자기장의 변화를 감지합니다.
자기장 센서는 나침반, 위치 및 속도 감지, 전류 감지 및 근접 감지에 사용됩니다. 내비게이션 시스템, 로봇 공학, 자동차 시스템 및 전자 나침반과 같은 애플리케이션에서 방향 및 방위를 결정하는 데 필수적입니다.
HMC5883L: 디지털 나침반 및 내비게이션 시스템에 자주 사용되는 3축 자력계입니다.
핀아웃:
- VCC – 3.3V 또는 5V 전원 공급 장치 연결
- GND – 접지 연결
- SCL – I2C 클럭 라인
- SDA – I2C 데이터 라인
24. 홀 효과 센서(A3144)

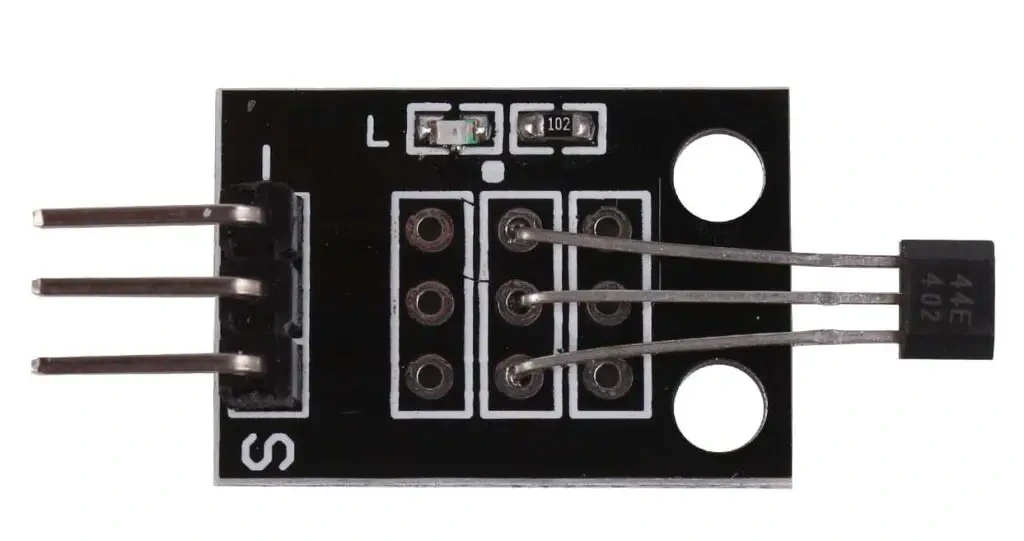

홀 효과 센서(A3144)
이 센서는 홀 효과 원리를 기반으로 작동하며, 자기장에 노출되면 전압을 생성합니다. 자기장의 존재, 강도 및 극성을 감지할 수 있어 비접촉식 위치 및 속도 감지에 이상적입니다.
홀 효과 센서는 자동차 시스템(크랭크축 및 휠 속도 센서 등), 브러시리스 DC 모터 제어, 근접 감지 및 자기 인코더에 널리 사용됩니다. 솔리드 스테이트 특성으로 인해 열악한 환경에서도 안정적이고 내구성 있는 성능을 제공합니다.
A3144: 모터 속도 감지에 사용되는 디지털 홀 효과 센서입니다.
핀아웃:
VCC – 5V 전원 공급 장치 연결
GND – 접지 연결
OUT – 디지털 출력
유체 레벨 및 유량 센서
유체 센서는 액체 레벨 또는 유량을 측정합니다. 이 센서는 수자원 관리 및 산업 시스템에 널리 사용됩니다.

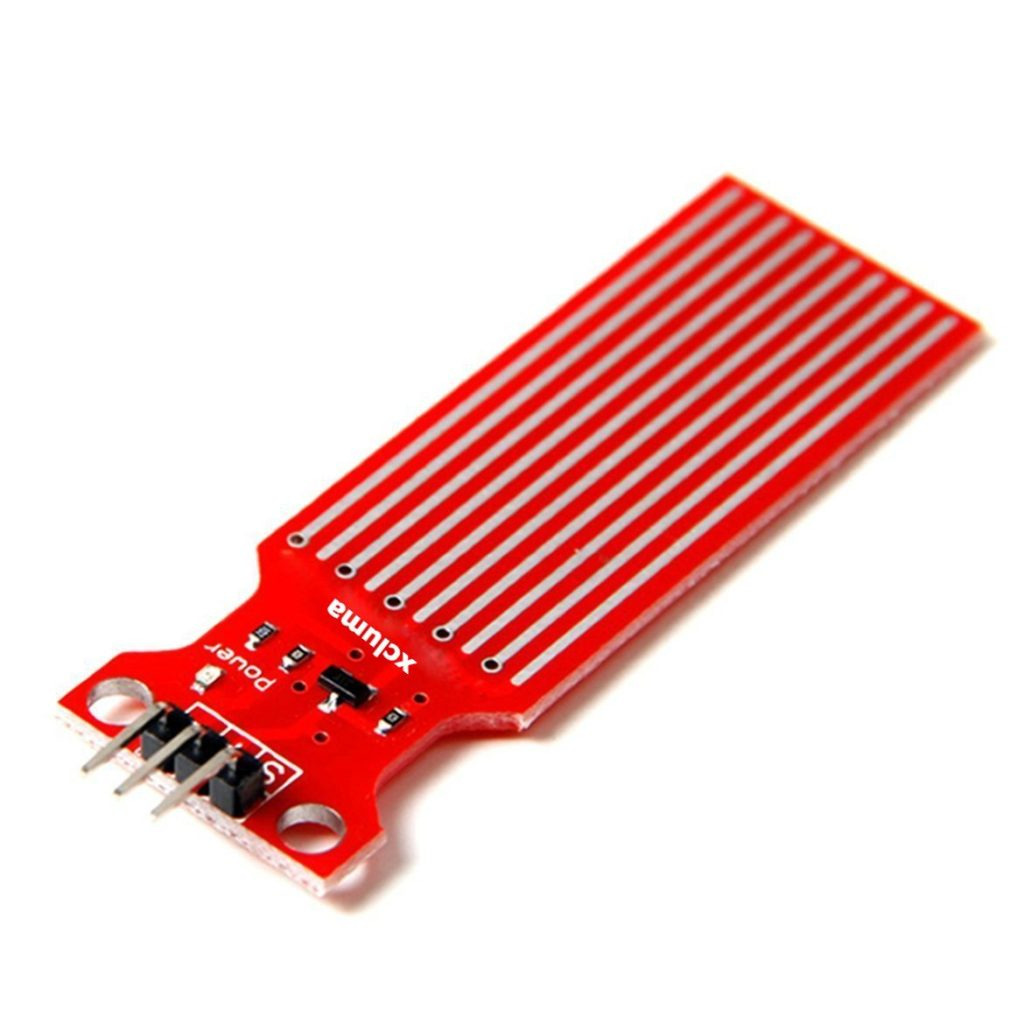

25. 수위 센서
수위 센서
이 수위 센서는 탱크나 용기의 액체 수위를 감지합니다. 자동 급수 펌프, 탱크 수위 모니터링, 홈 오토메이션의 수위 감지 및 제어에 일반적으로 사용됩니다.

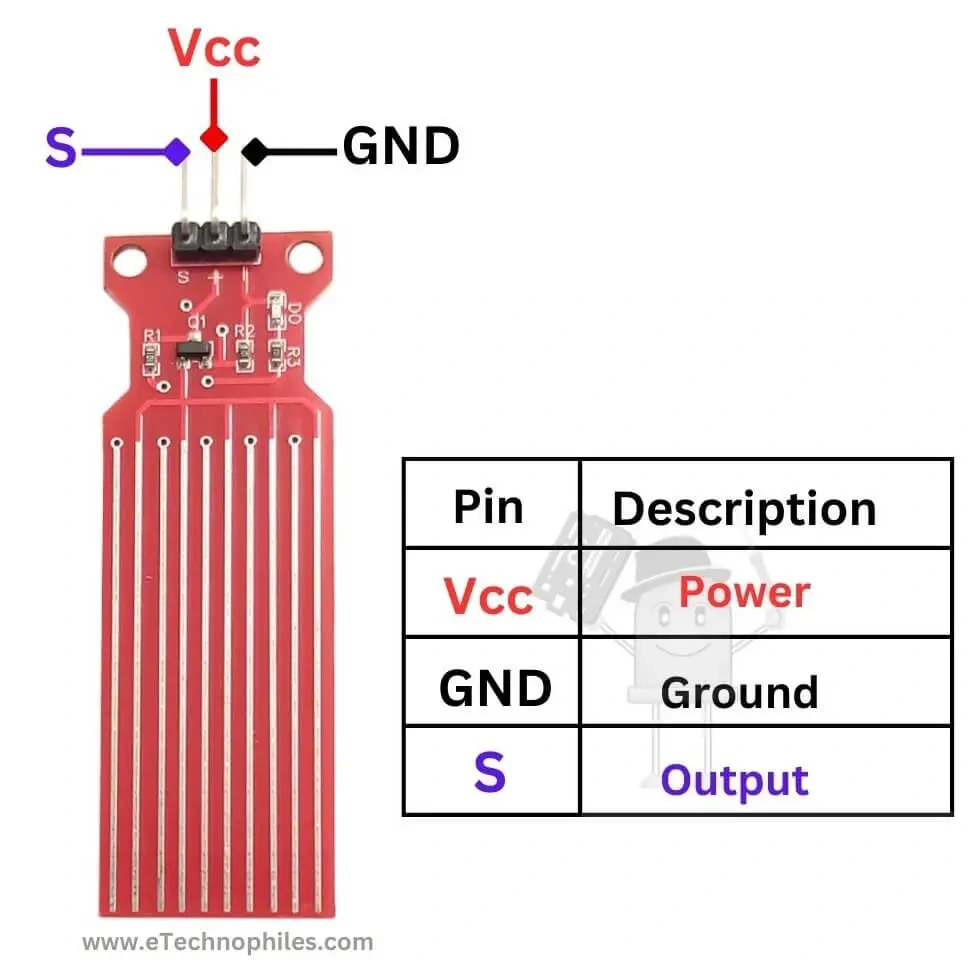

핀아웃:
수위 센서 핀아웃
VCC - 3.3V 또는 5V 전원 공급 장치 연결
GND - 접지 연결
S - 아날로그 출력

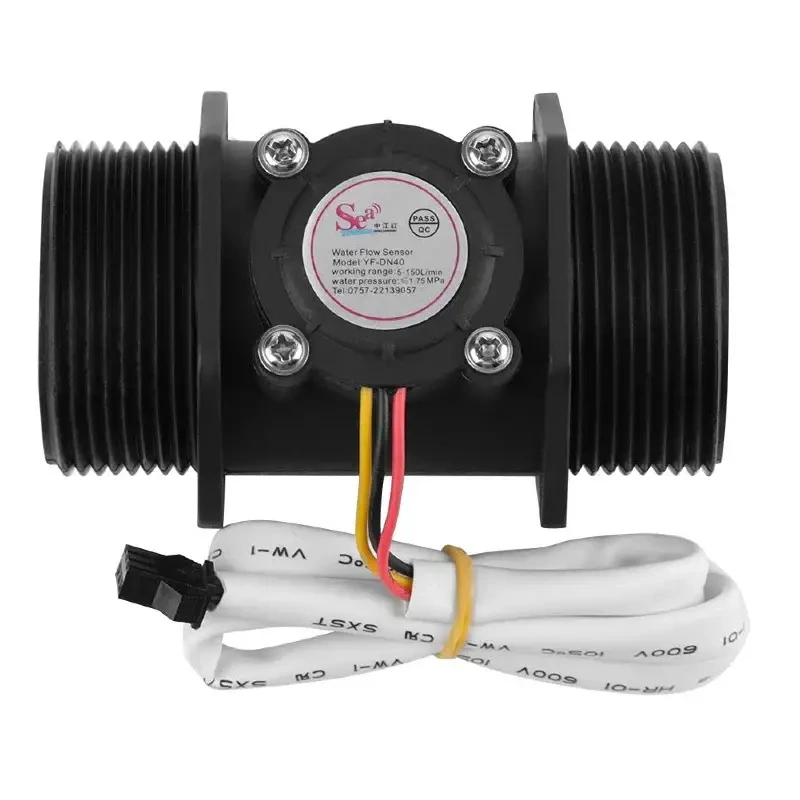

26. 유량 센서
유량 센서
이 센서는 시간 경과에 따라 센서를 통과하는 액체 또는 기체의 부피 또는 질량을 감지하며, 일반적으로 분당 리터(L/min) 또는 시간당 세제곱미터(m³/h) 단위로 출력을 제공합니다. 터빈 회전, 차압 또는 초음파와 같은 방법을 사용하여 유량을 측정할 수 있습니다.
유량 센서는 정수기, 관개 시스템, HVAC 장치, 의료 장비 및 산업용 유체 제어에 일반적으로 사용됩니다. 유량 센서는 사용량 모니터링, 누출 감지, 유체 시스템의 효율적이고 안전한 작동을 보장하는 데 필수적입니다.
YF-S201: 유량에 비례하는 펄스 출력으로 액체 유량을 측정합니다.
핀 배치:
VCC – 5V 전원 공급 장치 연결
GND – 접지 연결
OUT – 펄스 출력
속도 센서
속도 센서는 물체의 회전 속도 또는 선형 속도를 측정합니다. 자동차 시스템, 모터, 로봇 공학에 사용됩니다.
27. 속도 센서
LM393 속도 센서
이 센서는 기어, 자석, 광학 인코더와 같은 회전 부품에서 생성된 펄스를 계산하여 물체의 회전 속도를 감지합니다. 출력은 일반적으로 분당 회전수(RPM)입니다.
이 센서는 자동차 시스템(예: 휠 속도 또는 엔진 RPM), 산업 기계, 로봇 공학, 전기 모터에 널리 사용됩니다. 모션 제어, 속도 조절 및 안전 시스템에 중요한 피드백을 제공합니다.
핀아웃:
일반적으로 다음이 포함됩니다.
VCC - 전원 공급 장치
GND - 접지 연결
OUT - 펄스 출력 신호
환경 센서
환경 센서는 온도, 습도, 토양 수분과 같은 환경을 측정합니다. 이러한 센서는 스마트 농업, 기상 모니터링 및 IoT 프로젝트에 매우 중요합니다.

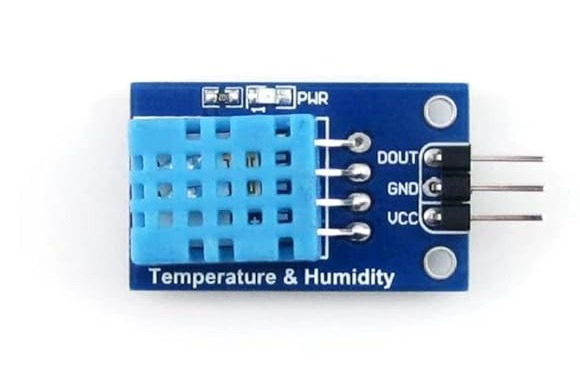

28. DHT11/DHT22 온도 및 습도 센서
DHT11/DHT22 온도 및 습도 센서
이 센서는 주변 온도와 공기 중 수분량을 감지하여 환경 데이터를 제공합니다. 기상 관측소, HVAC 시스템, 온실 및 IoT 기반 환경 모니터링에 필수적입니다.
인기 있는 옵션으로는 기본적인 애플리케이션에 적합한 비용 효율적인 센서인 DHT11이 있지만 정확도가 낮고 측정 범위가 좁습니다. 반면 DHT22는 더 높은 정밀도, 더 넓은 측정 범위, 더 나은 안정성을 제공하여 더욱 까다로운 애플리케이션에 적합합니다.
DHT11: 온도(0°C~50°C)와 습도(20~90% RH)를 ±2°C 및 ±5% RH의 정확도로 측정합니다. 기본적인 실내 환경 모니터링에 적합합니다.
핀아웃:

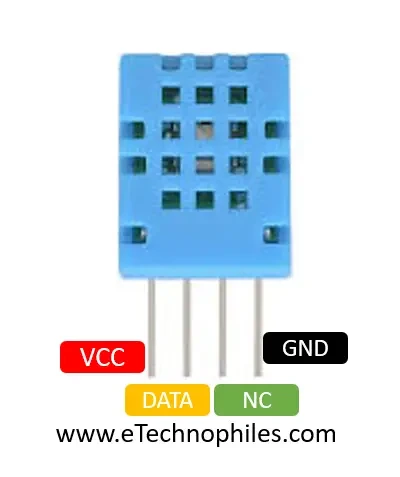

DHT11 센서 핀아웃
VCC – 3.3V 또는 5V 전원 공급 장치 연결
GND – 접지 연결
DATA – 온도 및 습도 데이터 출력
29. 토양 수분 센서

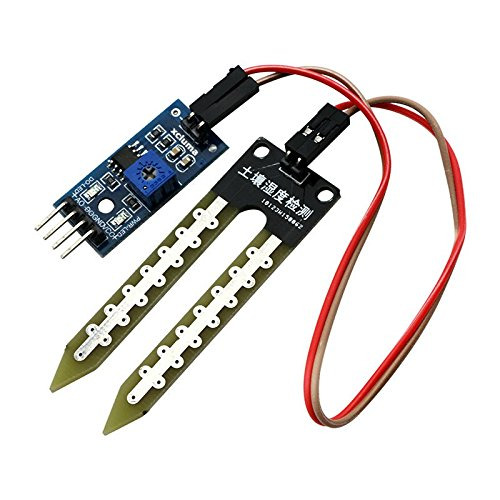

토양 수분 센서
토양 수분 센서는 토양 전도도 또는 정전용량의 변화를 감지하여 체적 수분 함량을 측정합니다. 토양이 건조한지, 습한지, 또는 습한지를 판단하는 데 도움이 되므로 관개 제어 및 농업 모니터링에 이상적입니다.
스마트 농업, 원예 시스템 및 환경 연구에 일반적으로 사용됩니다. 필요한 경우에만 자동으로 물을 공급하여 식물 건강과 자원 효율성을 향상시켜 물 절약에 도움이 됩니다.
핀아웃:

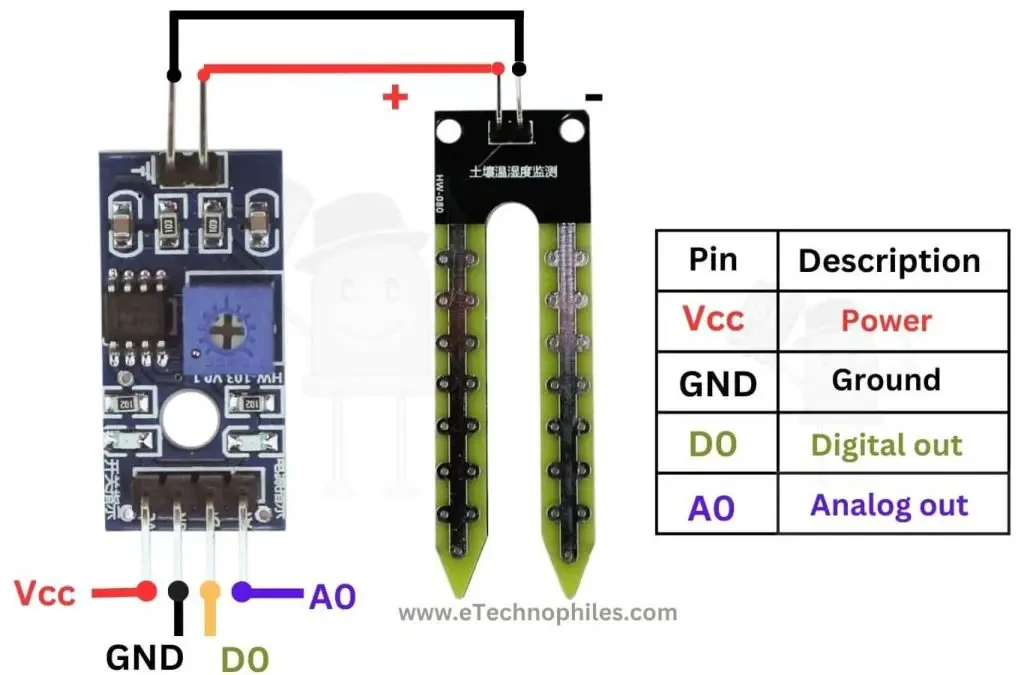

토양 수분 센서 핀아웃
VCC – 3.3V 또는 5V 전원 공급 장치 연결
GND – 접지 연결
AOUT – 토양 수분 레벨 아날로그 출력
DOUT – 디지털 출력(임계값 기반)
30. 강우 감지 센서

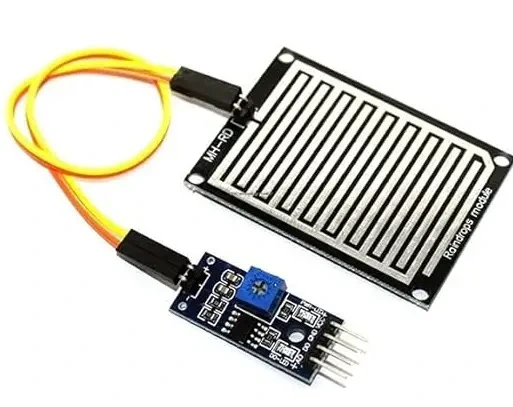

강우 감지 센서
이 센서는 젖으면 저항이 변하는 전도성 그리드를 사용하여 표면의 수분을 감지합니다. 강우량을 나타내는 디지털 또는 아날로그 신호를 제공하여 시스템이 그에 따라 대응할 수 있도록 합니다.
자동 와이퍼 시스템, 기상 관측소, 스마트 관개 시스템, 홈 오토메이션 등에서 과습을 방지하거나 실시간으로 강우 상황에 대응하는 데 일반적으로 사용됩니다.
핀아웃:
VCC - 3.3V 또는 5V 전원 공급 장치 연결
GND - 접지 연결
AOUT - 아날로그 출력
DOUT - 디지털 출력
31. 풍속계

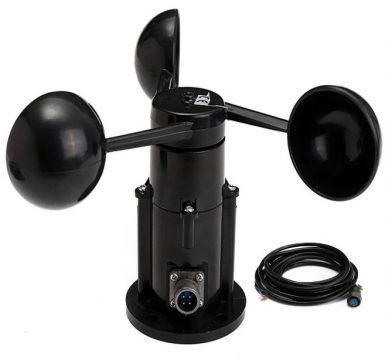

풍속계
풍속계는 공기의 움직임을 감지하여 풍속을 측정하며, 일반적으로 초당 미터(m/s) 또는 시속 킬로미터(km/h) 단위로 측정합니다. 풍속계는 종류에 따라 회전 컵, 초음파 또는 기압차를 사용하여 작동합니다.
기상 관측소, 재생 에너지 시스템(풍력 터빈 등), 환경 모니터링 프로젝트 등에서 일반적으로 사용되는 풍속계는 기상 상황을 추적하고 안전을 보장하며 바람에 민감한 시스템의 성능을 최적화하는 데 도움을 줍니다.
핀아웃:
VCC – 전원 공급 장치
GND – 접지 연결
OUT – 풍속에 비례하는 펄스 출력

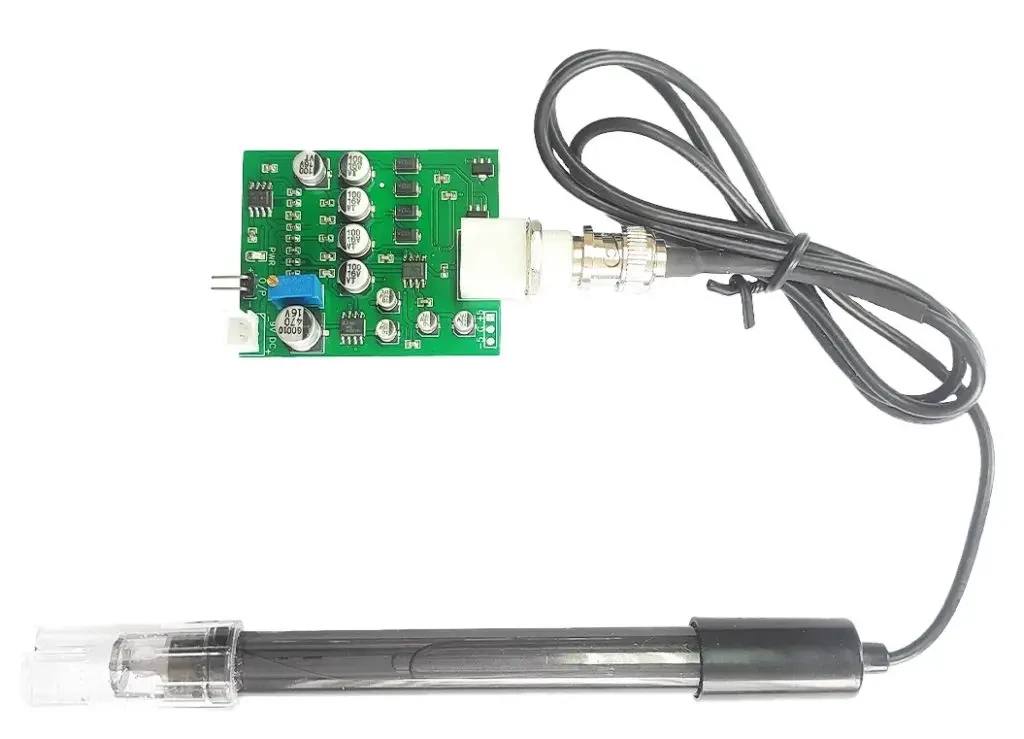

32. pH 센서
pH 센서
pH 센서는 액체 내 수소 이온 농도를 감지하여 용액의 산성 또는 염기성을 나타내는 pH 값을 제공하며, 일반적으로 0에서 14까지의 범위를 가집니다. pH 수준에 따라 변하는 전압을 생성하며, 마이크로컨트롤러 또는 모니터링 시스템에서 이 값을 해석합니다.
중력 아날로그 pH 센서: pH 수준에 비례하는 아날로그 출력을 제공합니다.

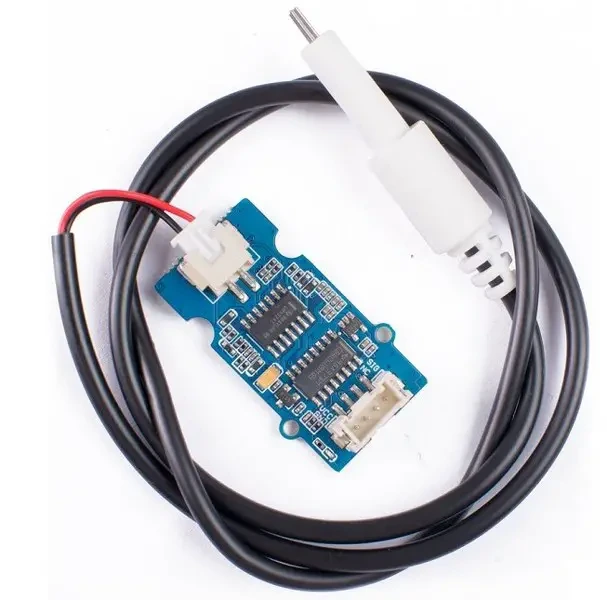

33. TDS(총용존고형물) 센서
TDS(총용존고형물) 센서는 물에 용해된 무기염과 작은 유기 물질의 총 함량을 감지하며, 일반적으로 ppm(백만분의 일) 단위로 측정합니다. 이 센서는 물의 전기 전도도를 측정하여 작동하며, 용존 이온 농도가 높을수록 전도도가 증가합니다.
TDS 센서는 수질 모니터링, 수족관, 수경재배 및 정수 시스템에서 물의 안전성과 다양한 용도에 대한 적합성을 보장하기 위해 일반적으로 사용됩니다.
기타 센서
34. 플렉스 센서

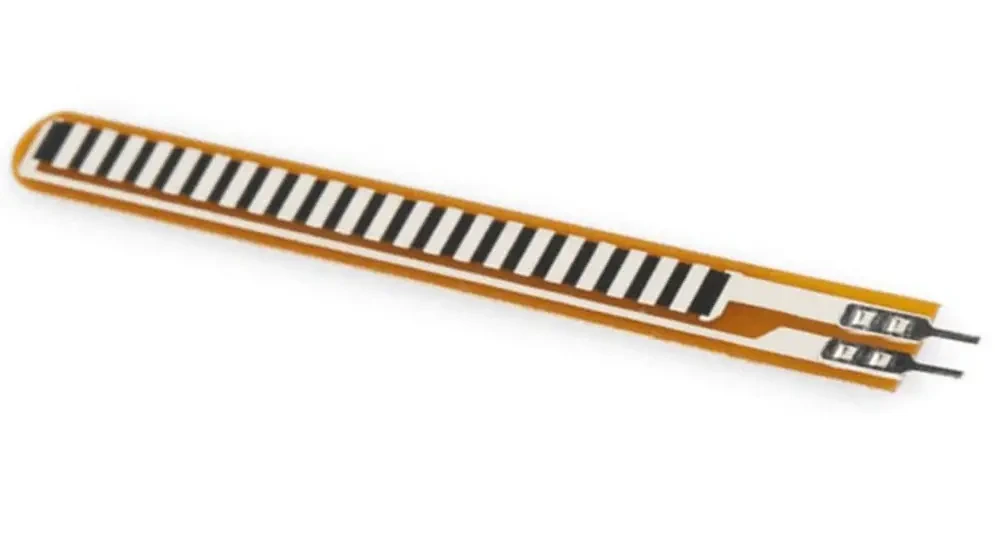

플렉스 센서
플렉스 센서는 구부리면 저항이 변하기 때문에 웨어러블 기기의 동작 및 제스처 감지에 이상적입니다. 이 센서는 가상 현실 장갑이나 로봇 제어와 같은 애플리케이션에 사용됩니다.
핀 배치:
한 단자 - 전원 연결
다른 단자 - 가변 저항 출력

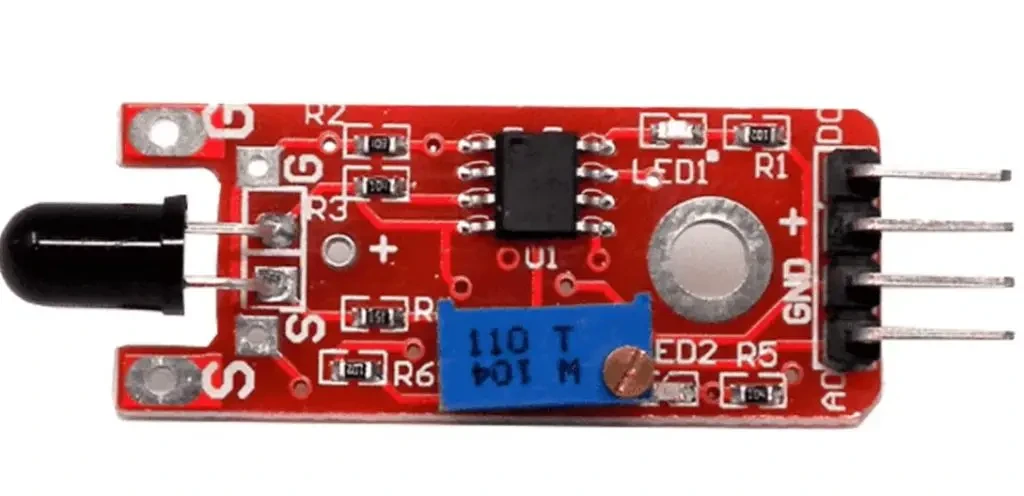

35. 불꽃 센서 모듈(KY-026)
불꽃 센서 모듈(KY-026)
불꽃 센서는 적외선을 사용하여 불꽃이나 화재를 감지합니다. 760nm에서 1100nm 사이의 파장에 민감하여 화재 경보 시스템에 적합합니다. KY-026 불꽃 센서는 최대 1미터 거리에서 불꽃을 감지하며 아날로그 및 디지털 출력을 모두 제공합니다.
핀아웃:
VCC – 3.3V 또는 5V 전원 공급 장치 연결
GND – 접지 연결
AOUT – 화염 강도 아날로그 출력
DOUT – 디지털 출력(화염 감지)

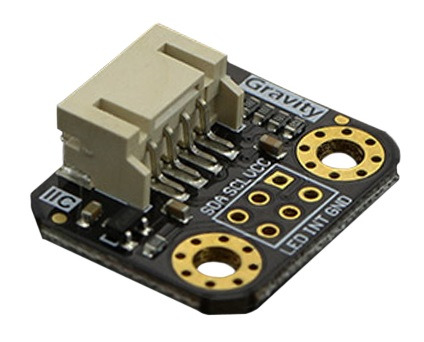

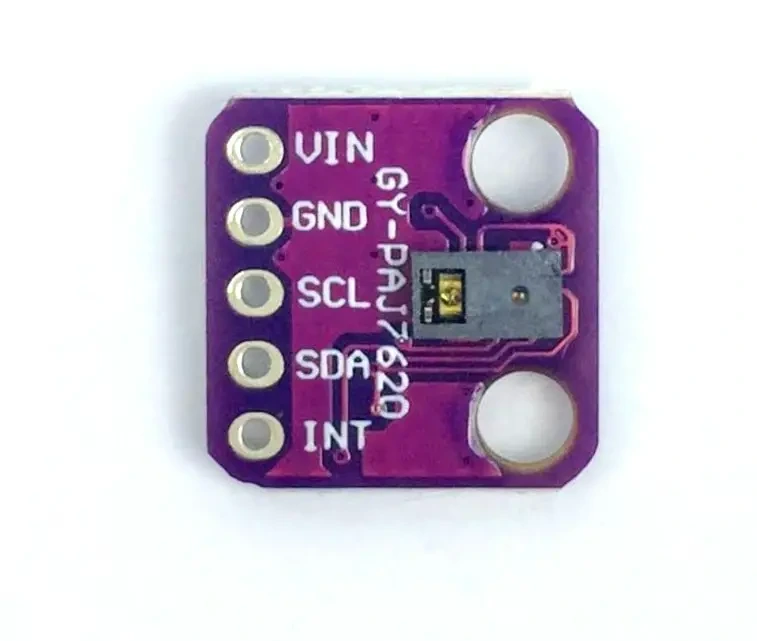

36. 제스처 센서
제스처 센서
제스처 센서는 적외선, 광학 또는 비행 시간(ToF) 기술을 사용하여 손의 움직임과 위치를 추적하여 스와이프, 손 흔들기 또는 방향 이동과 같은 제스처를 인식합니다. 감지된 제스처는 명령으로 변환되어 전자 시스템과의 직관적이고 비접촉식 상호 작용을 가능하게 합니다.
이러한 센서는 스마트 홈 기기, 인터랙티브 디스플레이, 로봇 공학 및 웨어러블 기술에서 물리적 접촉 없이 원활한 사용자 인터페이스를 제공하는 데 널리 사용됩니다.

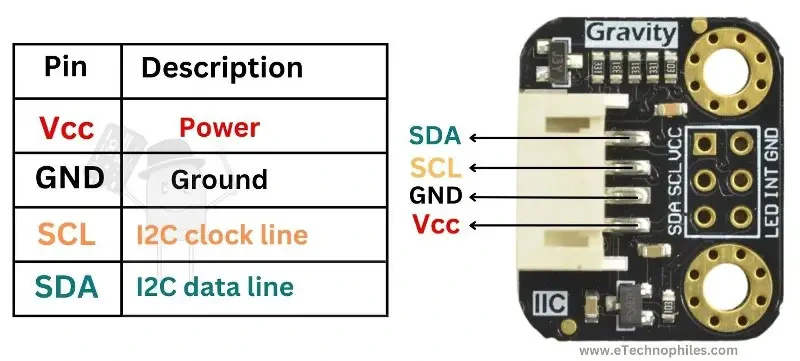

핀아웃:
VCC – 3.3V 전원 공급 장치 연결
GND – 접지 연결
SDA – I2C 데이터 라인
SCL – I2C 클럭 라인
INT – 인터럽트 출력
37. VL53L0X ToF 거리 센서

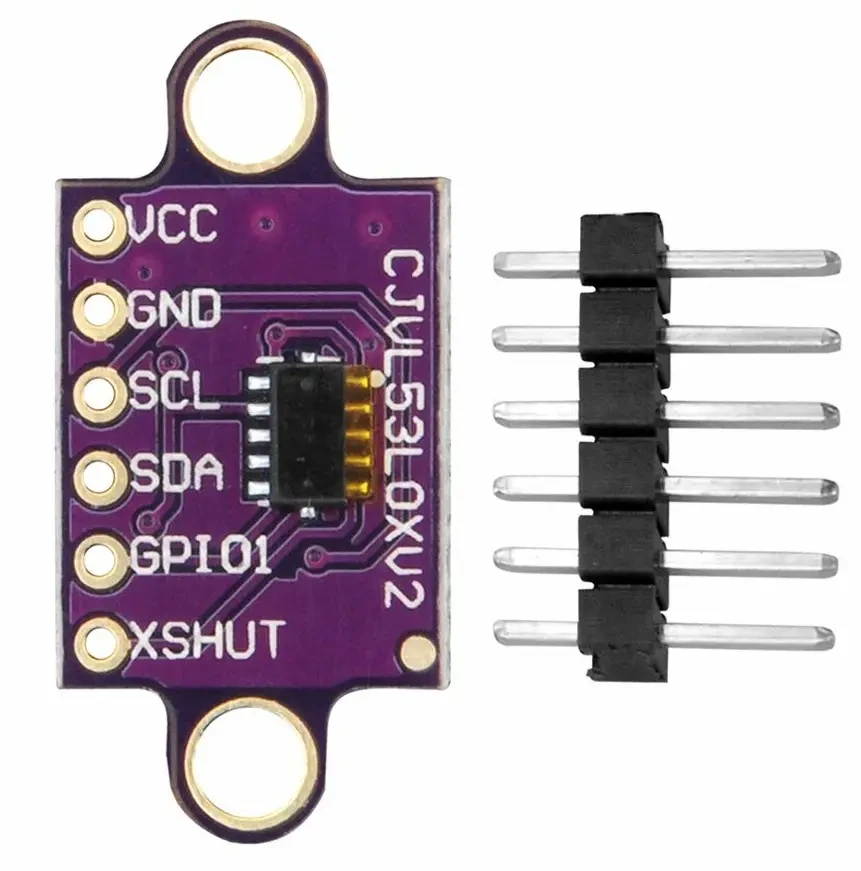

VL53L0X ToF 거리 센서
이 센서는 집속된 레이저 빔을 방출하여 빔이 물체에 반사되어 돌아오는 시간(ToF)을 계산하거나 삼각 측량법을 사용하여 거리를 측정합니다. 더 먼 거리에서도 매우 정확하고 빠른 거리 측정을 제공합니다.
레이저 거리 센서는 정밀한 거리 또는 물체 감지가 중요한 로봇 공학, 자동화, 산업 장비 및 스마트 기기에 일반적으로 사용됩니다.
핀아웃:
VCC – 3.3V 전원 공급 장치 연결
GND – 접지 연결
SCL – I2C 클럭 라인
SDA – I2C 데이터 라인
컬러 센서
컬러 센서는 물체의 색상을 감지하며 산업 자동화 및 로봇 공학에 널리 사용됩니다.
38. TCS34725 RGB 컬러 센서
컬러 센서는 표면에서 반사되는 빨간색, 녹색, 파란색 빛의 강도를 분석하여 색상을 판별합니다. 일반적으로 필터와 포토다이오드를 사용하여 빛을 전기 신호로 변환하고, 이 신호는 정밀한 색상 데이터로 출력됩니다.
컬러 센서는 색상 분류 로봇, 자동화된 품질 관리 시스템, 그리고 색상 인식이 필수적인 인터랙티브 프로젝트에 널리 사용됩니다.
핀아웃:
TCS34725 RGB 컬러 센서
VCC – 3.3V 또는 5V 전원 공급 장치 연결
GND – 접지 연결
SCL – I2C 클럭 라인
SDA – I2C 데이터 라인
39. ML8511 UV 센서
ML8511 UV 센서
이 센서는 일반적으로 UV-A 및 UV-B 스펙트럼의 UV 방사선 수준을 감지하고 강도에 비례하는 신호를 출력합니다. 잠재적인 UV 노출 위험을 평가하고 UV 살균 또는 경화 시스템의 정상적인 작동을 보장합니다.
UV 센서는 웨어러블 기기, 기상 관측소, 환경 모니터링 및 산업 시스템에서 UV 감지가 안전과 효과에 필수적인 경우에 일반적으로 사용됩니다.

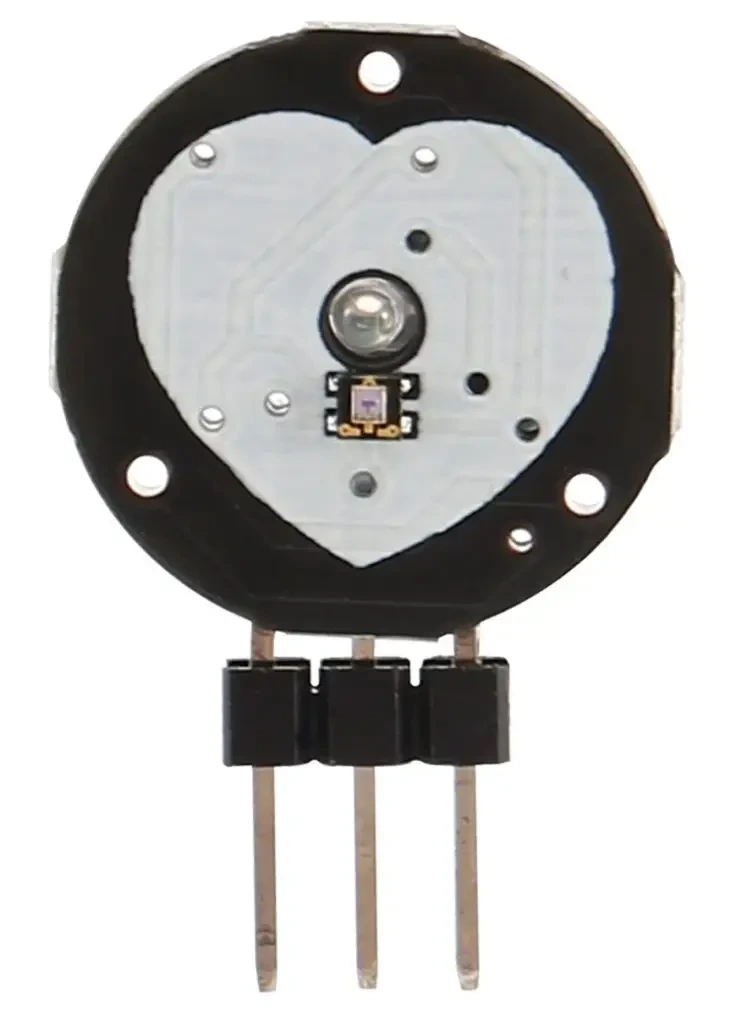

40. 맥박 센서
맥박 센서
이 센서는 일반적으로 적외선 또는 녹색 LED와 광 검출기를 사용하는 광학 방식을 사용하여 맥박이 치는 혈액으로 인한 빛 흡수 변화를 측정합니다. 이러한 변화는 심박수에 대응하며 분당 심박수(BPM)를 계산하는 데 사용됩니다.
심박수 센서는 피트니스 트래커, 의료 기기, 웨어러블 건강 모니터, 바이오피드백 애플리케이션에서 실시간 맥박 모니터링에 널리 사용됩니다.
핀아웃:
VCC – 3.3V 또는 5V 전원 공급 장치 연결
GND – 접지 연결
신호 – 심박수 데이터 출력
41. MAX30100 맥박산소측정기 및 심박수 센서

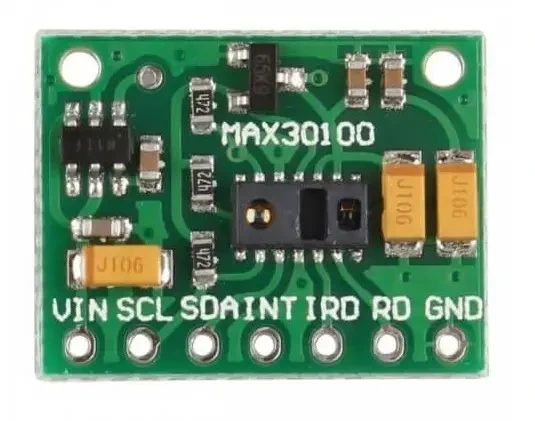

MAX30100 맥박산소측정기 및 심박수 센서
이 센서는 광전용적맥파(PPG)를 사용하여 신체 조직(일반적으로 손가락 끝이나 귓불)을 통해 적색광과 적외선을 방출하고 흡수되는 빛의 양을 감지합니다. 흡수량은 혈액량과 산소 포화도에 따라 달라지므로 맥박과 SpO₂ 수치를 정확하게 측정할 수 있습니다.
웨어러블 건강 기기, 피트니스 트래커, 의료 모니터링 시스템에 널리 사용되는 맥박산소측정기 센서는 심혈관 및 호흡기 건강을 실시간으로 추적하는 데 필수적입니다.
핀아웃:
VIN – 1.8V~3.3V 전원 공급 장치 연결
GND – 접지 연결
SCL – I2C 클럭 라인
SDA – I2C 데이터 라인

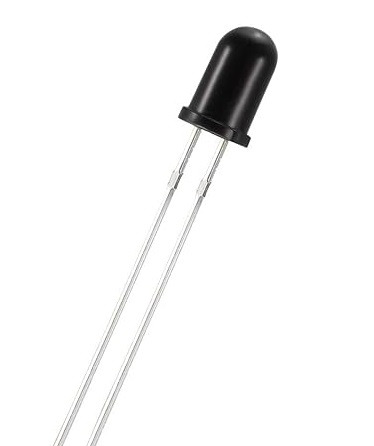

42. IR 수신 센서

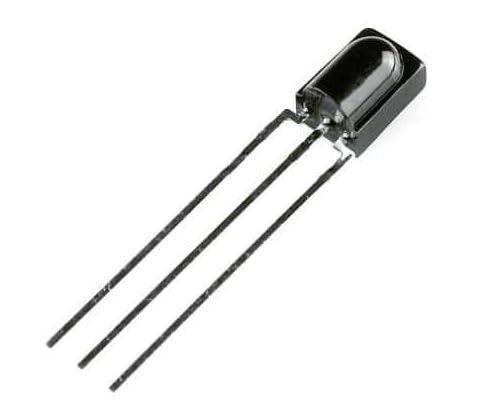

IR 수신 센서
이 센서는 일반적으로 리모컨에서 나오는 적외선 신호를 수신하는 데 사용됩니다. 변조된 IR 빛을 감지하여 마이크로컨트롤러용 디지털 신호로 변환합니다.
핀아웃:
일반적으로 다음을 포함합니다.

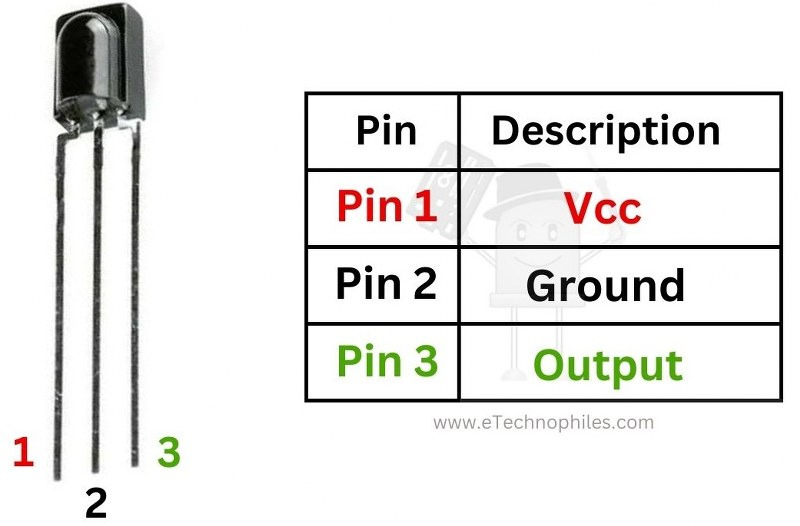

IR 수신 센서 핀아웃
VCC – 전원 공급 장치(일반적으로 3.3V 또는 5V)
GND – 접지 연결
OUT – IR 감지 시 디지털 출력 신호

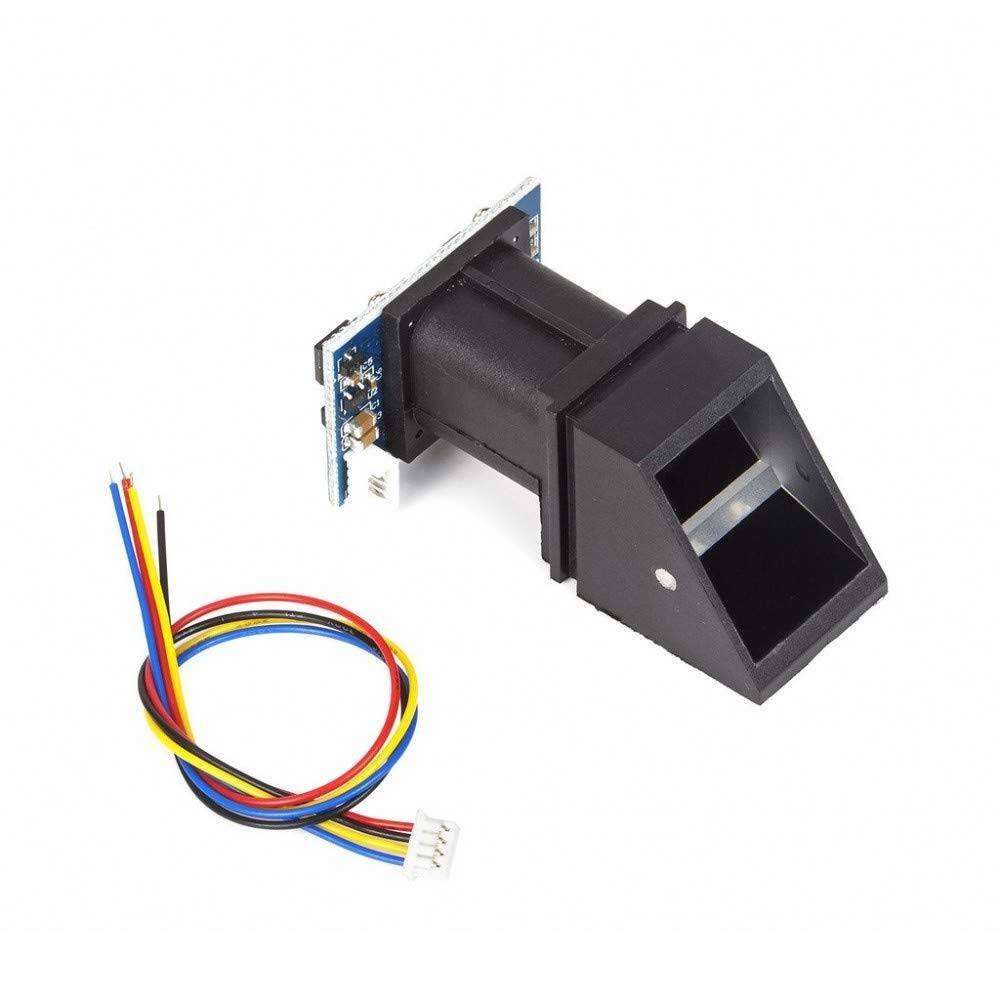

43. 지문 센서
이 센서는 지문, 얼굴 특징, 홍채 패턴 또는 심박수 신호와 같은 특징을 감지하여 개인을 확인하거나 식별합니다. 생체 인식 데이터를 마이크로컨트롤러 또는 보안 시스템에서 처리할 수 있는 디지털 신호로 변환합니다.
생체 인식 센서는 스마트폰, 출입 통제 시스템, 근태 관리 및 개인 맞춤형 의료 기기에 널리 사용되며 안전하고 비접촉식이며 사용자 친화적인 인증 방식을 제공합니다.
50개가 아니라 43개네. 채워 넣어야 하나?
아름다운 자료의 원문 출처는 언제나 늘 그렇듯이 이 링크를 따라가시면 만날 수 있습니다.
배움을 멈추지 마세요.
'아두이노우노 R4' 카테고리의 다른 글
| Arduino Nano R4 강력한 개요 (4) | 2025.08.09 |
|---|---|
| Arduino Nano R4 소개 (2) | 2025.07.25 |
| 아두이노 메가 보드 설계시 주의 사항 (0) | 2025.07.15 |
| 아두이노 메가 센서보드 센서 목록 (1) | 2025.07.13 |
| 아두이노 Due 공식 자료 소개, 튜토리얼까지 한 번에 배우기 (1) | 2025.07.10 |
| 아두이노 Due 최종 가이드, 이것만 보세요 (4) | 2025.07.10 |
| Arduino Gesture Control (0) | 2025.07.10 |
| 아두이노 메가 2560 핀아웃, 사양 및 회로도에 대한 최종 가이드 (2) | 2025.07.09 |
더욱 좋은 정보를 제공하겠습니다.~ ^^
