4극 휴대폰 헤드셋의 배선 다이어그램

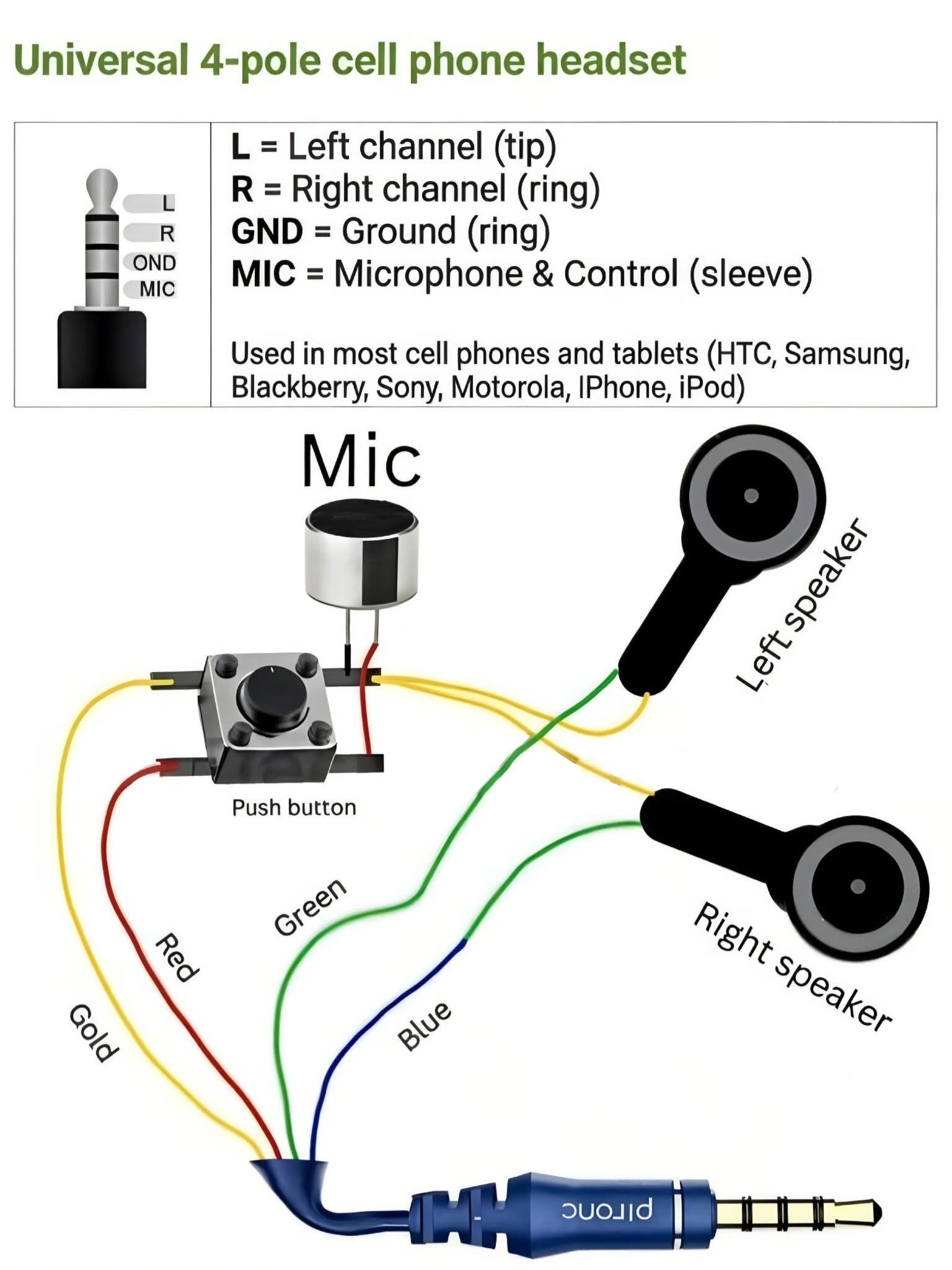

이 이미지는 범용 4극 휴대폰 헤드셋의 배선 다이어그램으로, 마이크, 스피커 및 푸시 버튼이 TRRS(팁-링-링-슬리브) 오디오 잭에 연결되는 방법을 보여줍니다.



주요 정보:



TRRS 잭 핀아웃:



팁(L): 왼쪽 채널 오디오(녹색 와이어)



첫 번째 링(R): 오른쪽 채널 오디오(파란색 와이어)



두 번째 링(GND): 접지(금색 와이어)



슬리브(마이크 및 컨트롤): 마이크 및 푸시 버튼 컨트롤(빨간색 및 노란색 선)



연결:



왼쪽 스피커는 녹색 선(왼쪽 채널)에 연결됩니다.



오른쪽 스피커는 파란색 선(오른쪽 채널)에 연결됩니다.



마이크는 노란색 선(MIC)에 연결됩니다.



푸시 버튼도 마이크 라인(노란색 선)과 접지(금색 선)에 연결됩니다.



이 설정을 사용하면 마이크 입력과 푸시 버튼 기능(일반적으로 재생/일시 정지 또는 전화 받기용)을 활성화하면서 두 스피커를 통해 오디오를 재생할 수 있습니다.
