이더넷 개발 보드, 아두이노 DIY 프로젝트, POE 없음, W5500





W5500 개발 보드

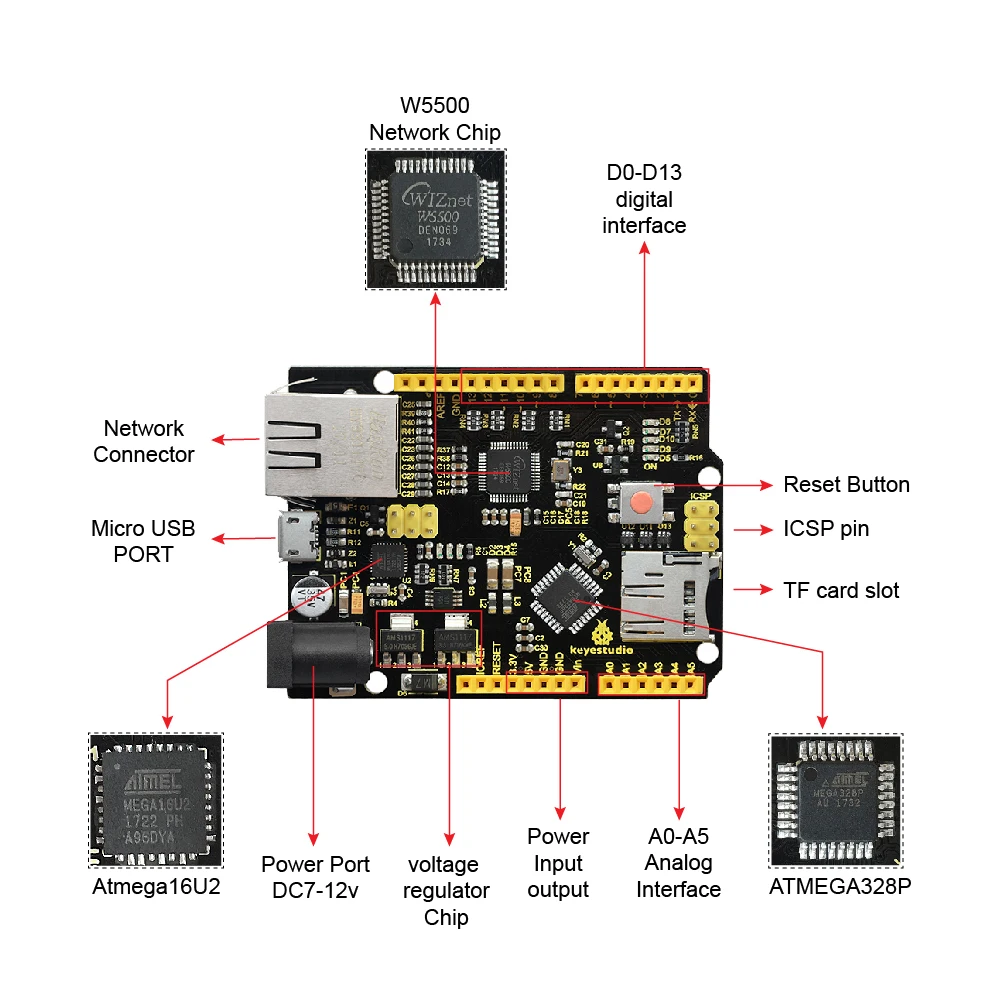

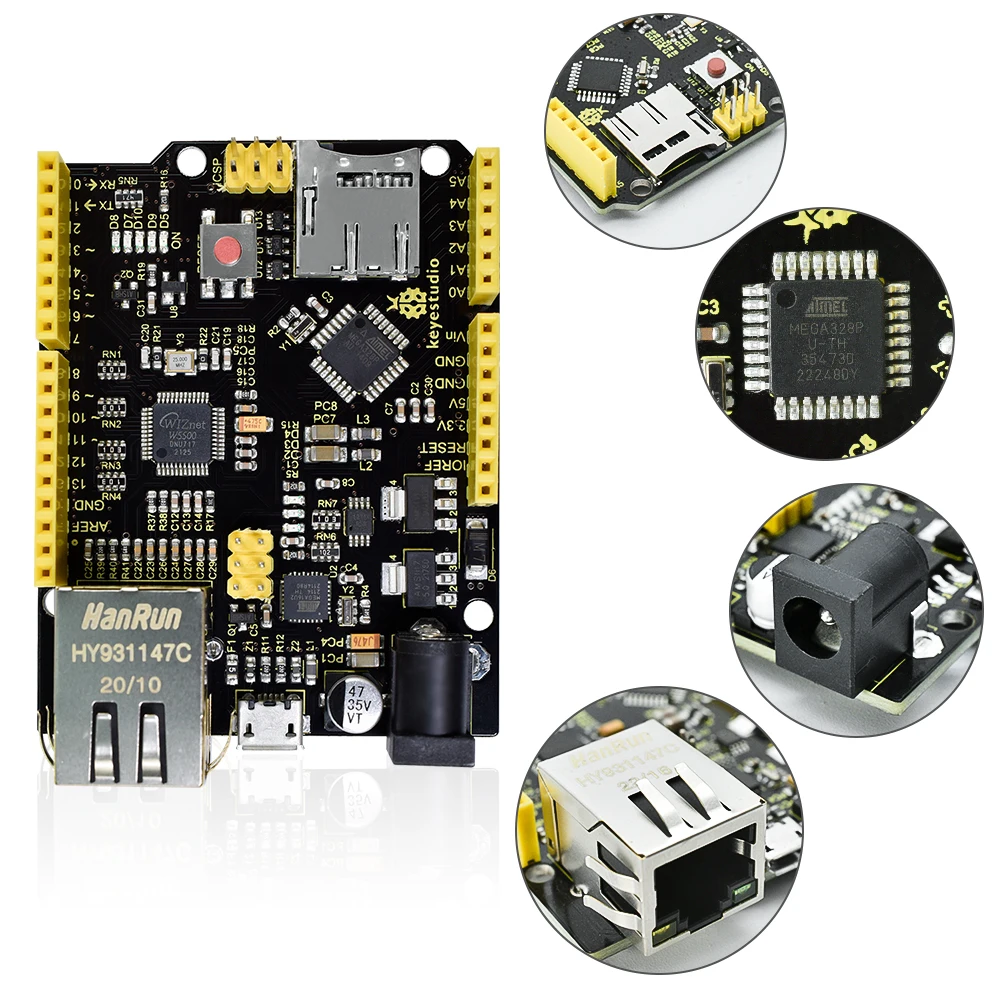

칩 정보:

1. ATMEGA328P-AU

2. Atmega16U2

직렬 칩에 USB

3. AMS1117

4. 5V 및 3.3V 안정 볼트 칩

5. W5500 네트워크 칩



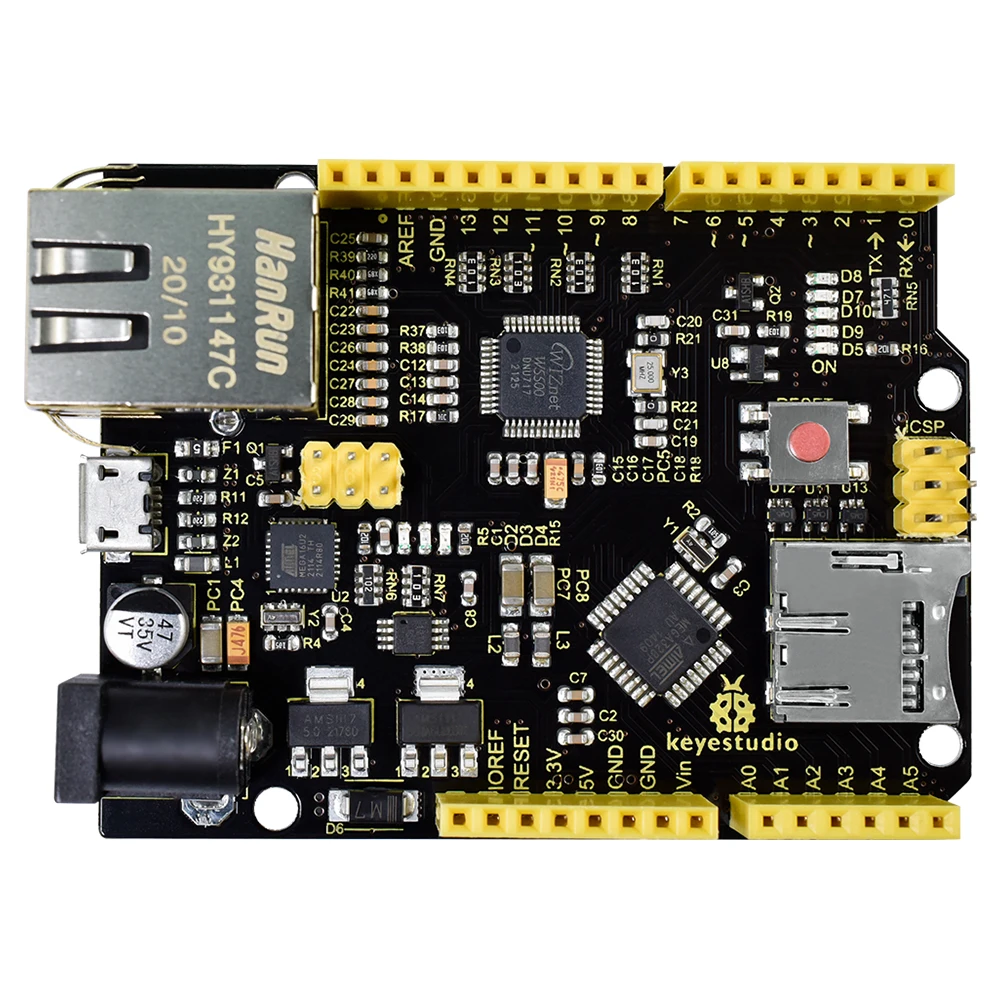

인터페이스 정보:

1. ICSP 인터페이스

ATMEGA328P-AU 프로그램 펌웨어

2. 디지털 인터페이스 D0-D13

직렬 통신: D0(RX) 및 D1(TX)

외부 중단: D2 (인터럽트 0)、 D3 (인터럽트 1)

PWM 인터페이스: D3 、 D5 、 D6 、 D9 、 D10 、 D11

SPI 통신: D10(SS)、 D11(MOSI)、 D12(MISO)、 D13(SCK)

3. ICSP 인터페이스

Atmega16U2 에 펌웨어 프로그램

4. USB 포트

프로그램 다운로드 또는 직렬 디버깅의 경우

5. DC 전원 커넥터

7V-12V 전압에 대한 액세스

6. 전원 출력 포트

외부 전원 공급 장치 또는 공통 접지 핸들용 출력 3.3V 또는 5V

7. 아날로그 인터페이스 A0-A5

IIC 통신: A4(SDA) 및 A5(SCL)

또한 디지털 인터페이스로 사용할 수 있습니다: A0(D14)、 A1(D15)、 A2(D16)、 A3(D17)、 A4(D18)、 A5(D19)

8. 네트워크 커넥터

네트워크 포트 RJ-45

구성 요소 정보:

1. 재설정 버튼

2. 16MHz 수정 발진기

3. 25MHz 수정 발진기





판매 포인트

• 정밀한 부품 구성:25MHz 크리스탈 오실레이터 및 안정적인 전압 변환으로 신뢰성 강화.

• 다양한 인터페이스 제공:D0-D13 및 SPI 통신 지원으로 다양한 프로젝트에 적합한 확장성.

• W5500 Circuit|W5500 Arduino|W5500 네트워크 칩:아두이노와 호환되는 W5500 칩셋으로 안정적인 이더넷 연결 제공.

• 다기능 네트워크 스크린:W5500 네트워크 모듈 포함, 간편한 웹 서버 구축 및 네트워크 제어 지원.

• USB to serial 기능:Atmega16U2를 통해 쉽게 프로그램 업로드 및 시리얼 디버깅 가능.

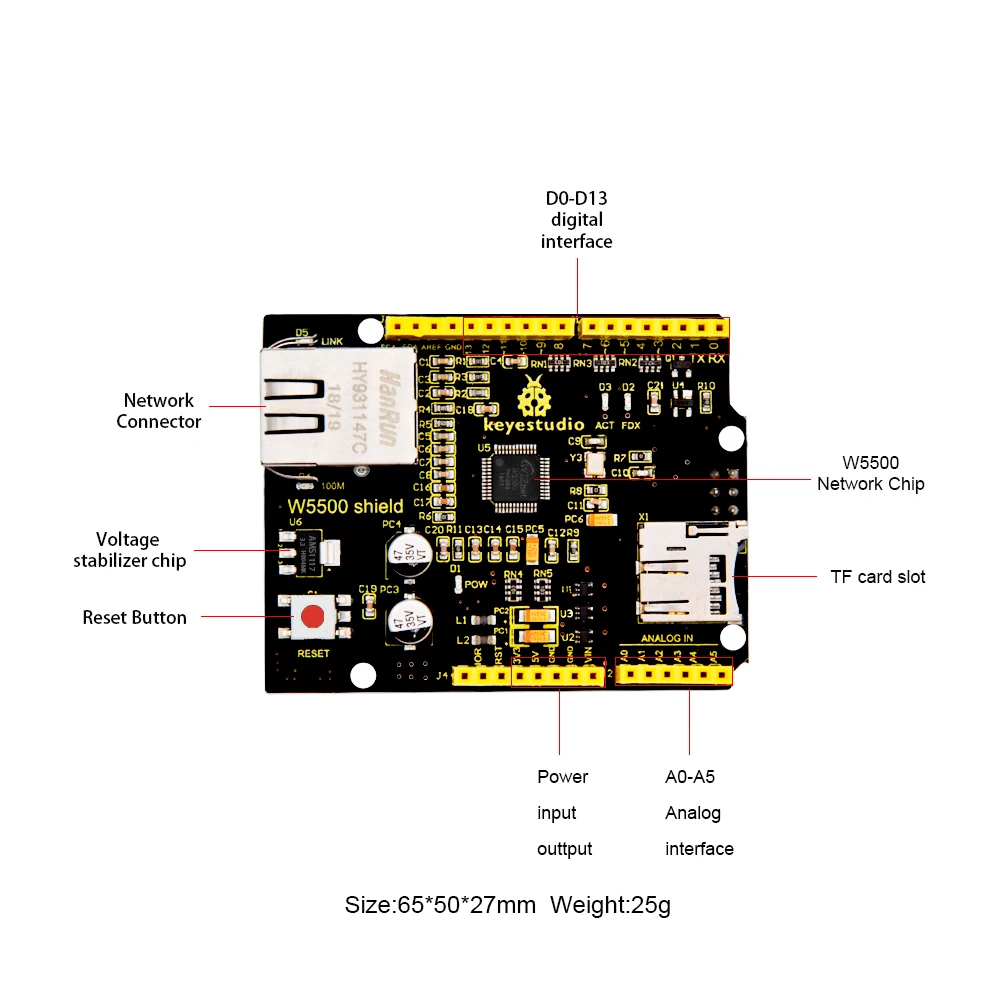

W5500 네트워크 쉴드

특별 참고 사항: 테스트 중에 IDE 버전 1.5.6 을 사용했으며 다른 버전의 IDE와 호환되지 않습니다.

Keyestudio W5500 네트워크 쉴드는 W5500 네트워크 모듈을 코어로 제공합니다.
간단한 웹 서버로 만들거나 네트워크 제어를 통해 디지털 핀의 높음/낮음 수준 또는 아날로그 핀의 아날로그 값을 쓰고 읽을 수 있습니다. 그것은 keyestudio UNO R3 및 메가 2560 R3 개발 보드와 호환됩니다.

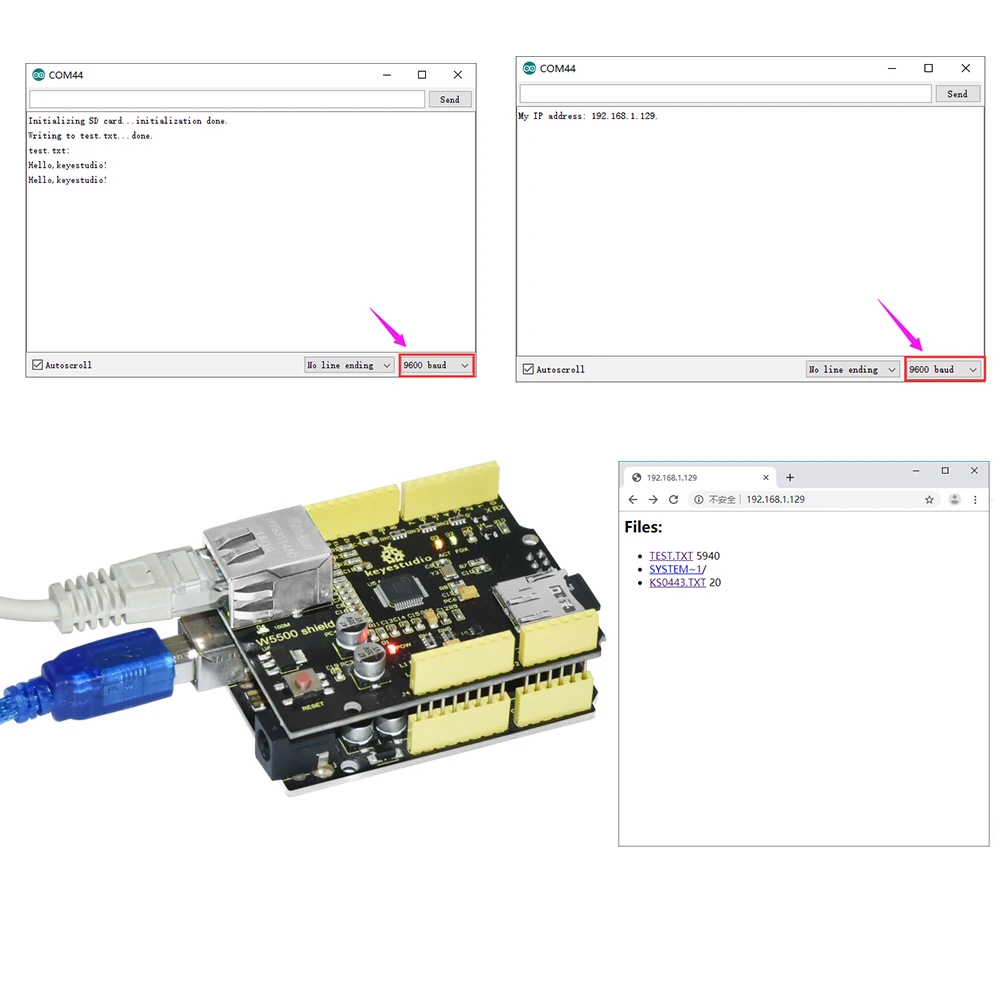

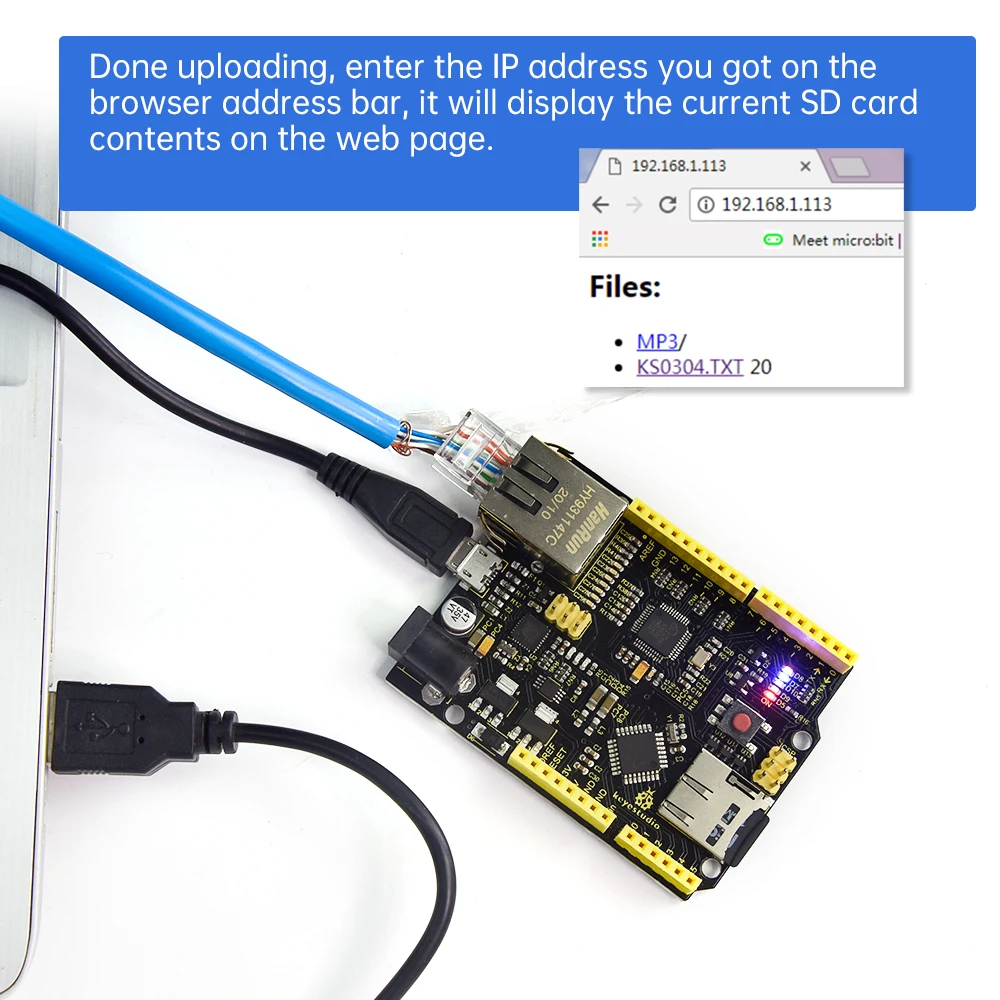

사용할 때 W5500 실드를 UNO 보드에 쌓고 프로그램을 제어 보드에 업로드하면 간단한 웹 서버를 만들 수 있습니다.

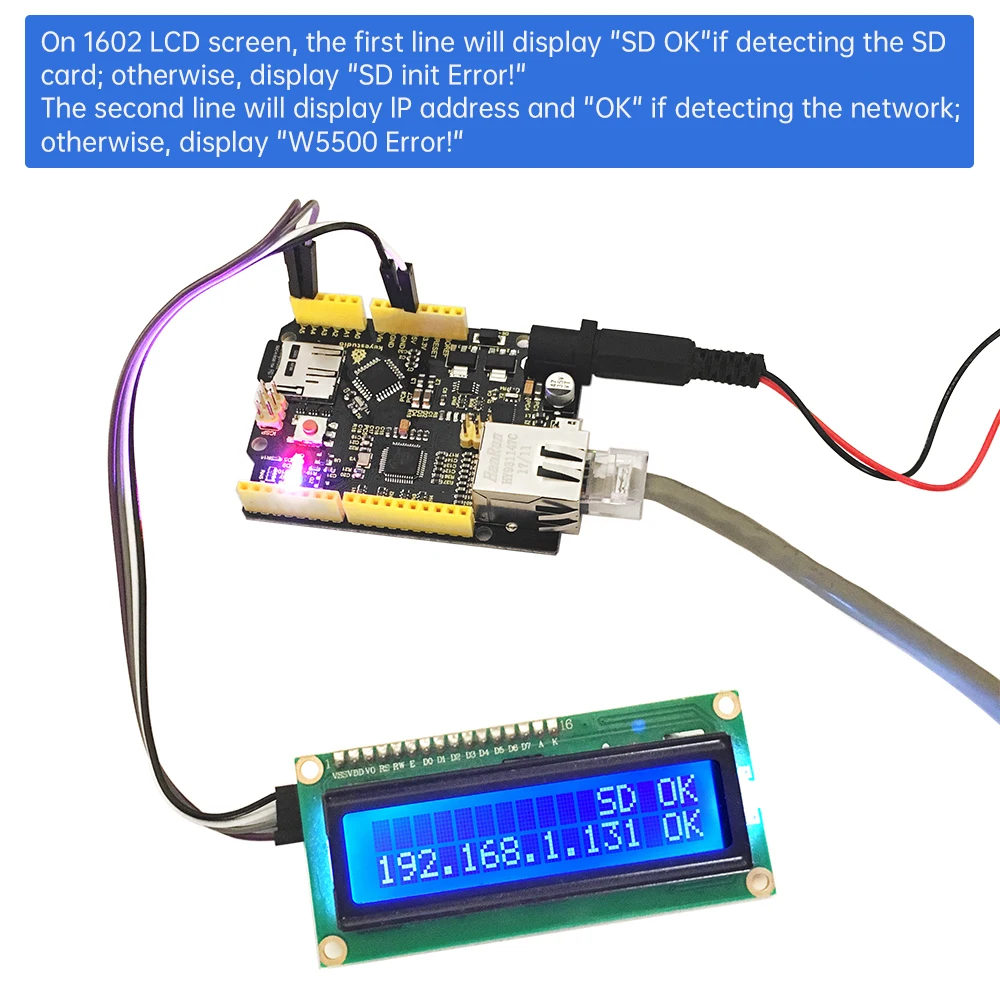

컨트롤러를 인터넷에 빠르게 액세스하여 네트워크 응용 프로그램을 구축 할 수 있습니다. 동시에 미니 SD 카드 (TF 카드, 최대 저장 공간 1G) 읽기 및 쓰기도 지원합니다. 너 W5500 네트워크 실드를 제어 보드에 직접 스택하거나이 네트워크 실드에 다른 확장 보드를 쌓을 수 있습니다. 실드에는 4 개의 3mm 고정 구멍이있어 다른 곳에 쉽게 장착 할 수 있습니다. 장치

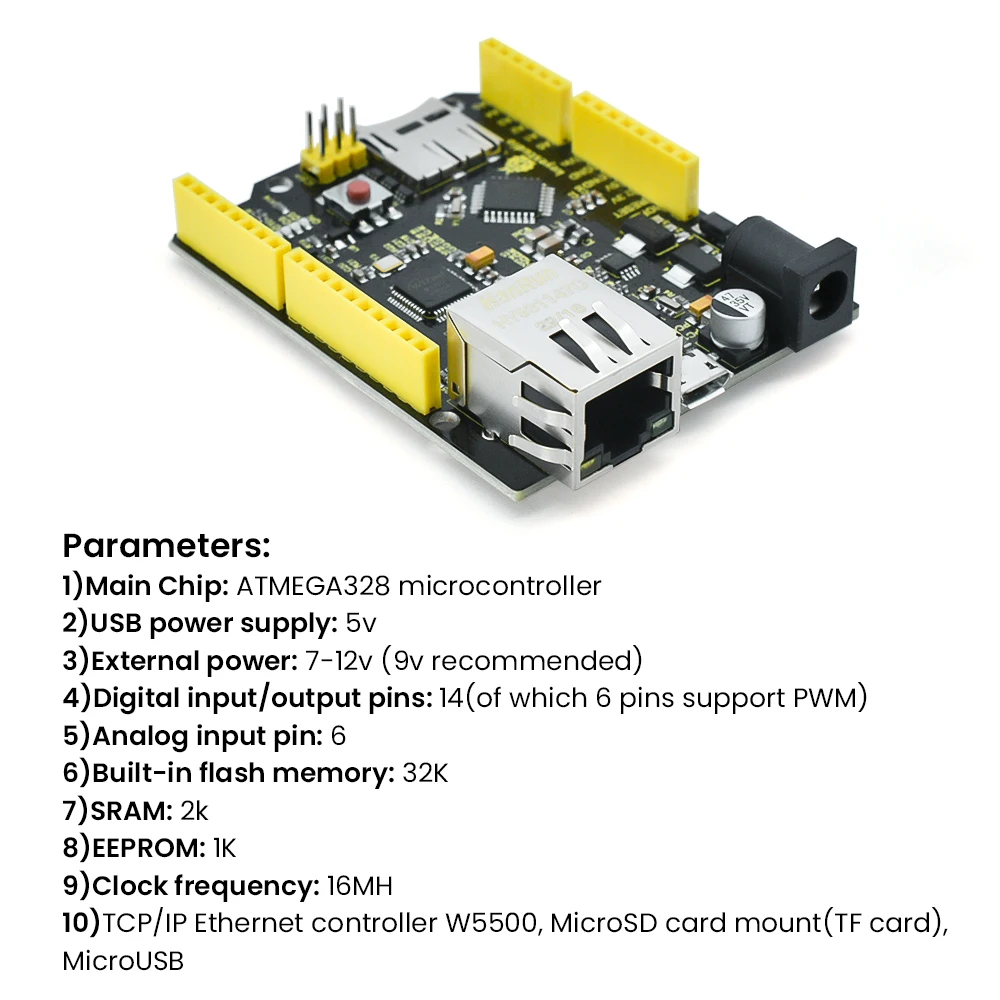

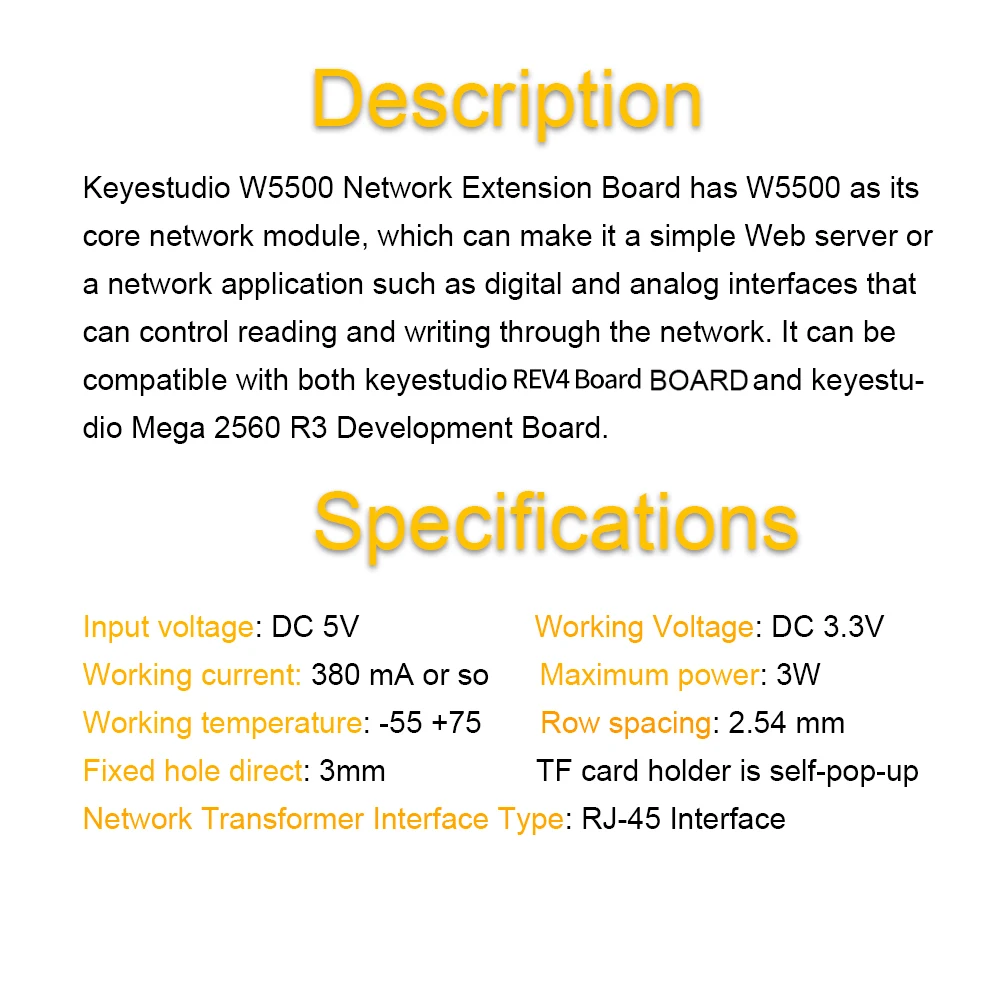

기술 매개변수

• 입력 전압: DC 5V
• 작동 전압: DC 3.3V
• 작동 전류: 약 380mA
• 최대 전력: 3W
• 작업 온도: -55 ℃ ~ + 75 ℃
• 네트워크 변압기 인터페이스 유형: RJ-45
• 여성 헤더 피치: 2.54mm
• 미니 SD 카드/TF 카드 저장 공간: 최대 1G
• TF 소켓: 자체 터지는
• 고정 구멍 직경: 3mm

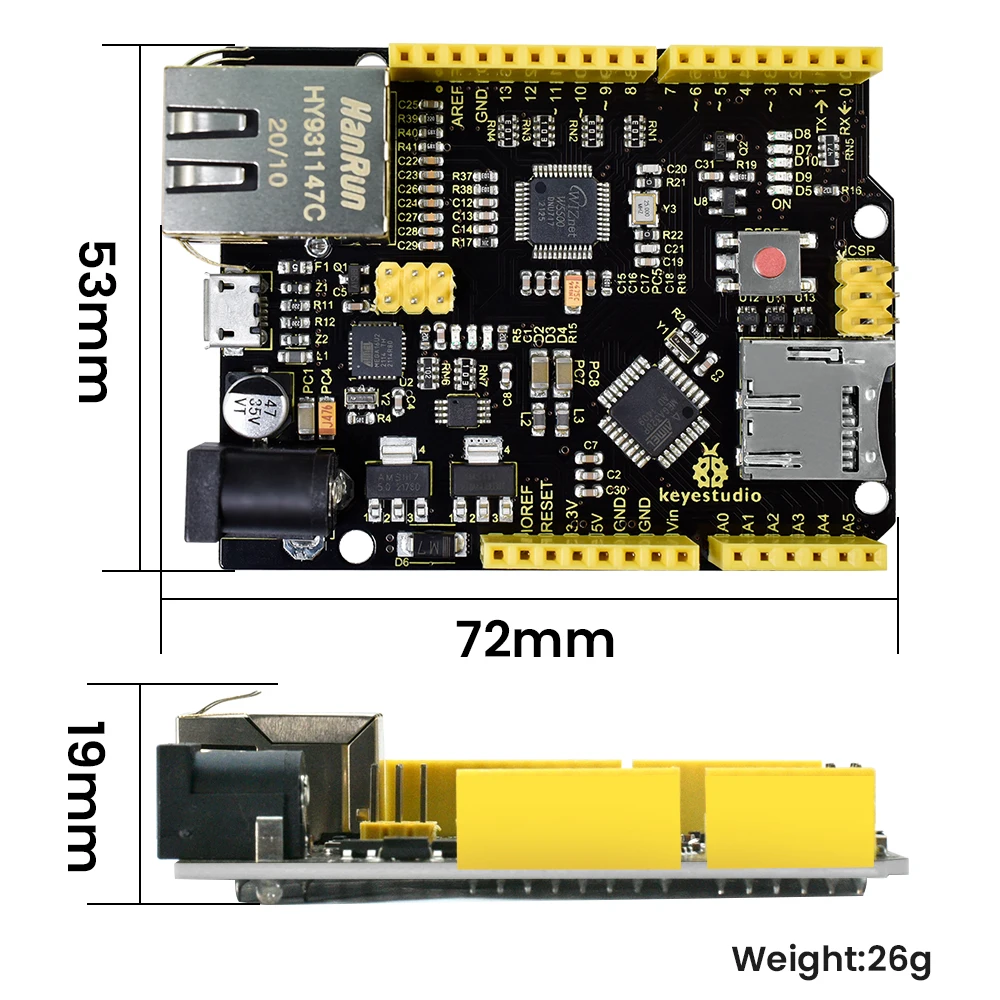

• 크기: 65mm * 50mm * 27mm
• 무게: 25g

W5500 풀 하드웨어 TCP/IP 프로토콜 스택 네트워크 칩

• 고속 SPI 버스 지원 (SPI 모드 0, 3);
• 지원 하드웨어 TCP/IP 프로토콜: TCP, UDP, ICMP, IPv4ARP, IGMP, PPPoE;
• 임베디드 10/100Mbps 이더넷 물리적 레이어;
• 자동 응답 지원 (전이중/반이중 모드);
• 다중 표시기 신호 출력 (전이중/반이중);
• 8 개의 독립 포트를 동시에 연결합니다.
• TX/RX 버퍼를위한 내부 32K 바이트 메모리;
• 절전 모드 및 네트워크 웨이크업 지원;
• 3.3V 작동 전압, I/O 포트는 5V 전압을 견딜 수 있습니다
• 초소형 48P/N LQFP 무연 패키지









제품 유형: 아두이노 이더넷 쉐이드
제품 번호: KS0304/KS0443
사용 가능한 온도: 0-40°C
맞춤화 가능: 예
크기 및 무게: 컴팩트한 디자인, 가벼운 무게
부품 및 액세서리: W5500 네트워크 모듈, ATMEGA328P-AU, Atmega16U2, AMS1117, 5V 및 3.3V 안정적 전압 칩, 16MHz 및 25MHz 크리스탈 오실레이터
성능 및 특성: 네트워크 통신, 웹 서버 구축, 디지털 및 아날로그 핀 제어
