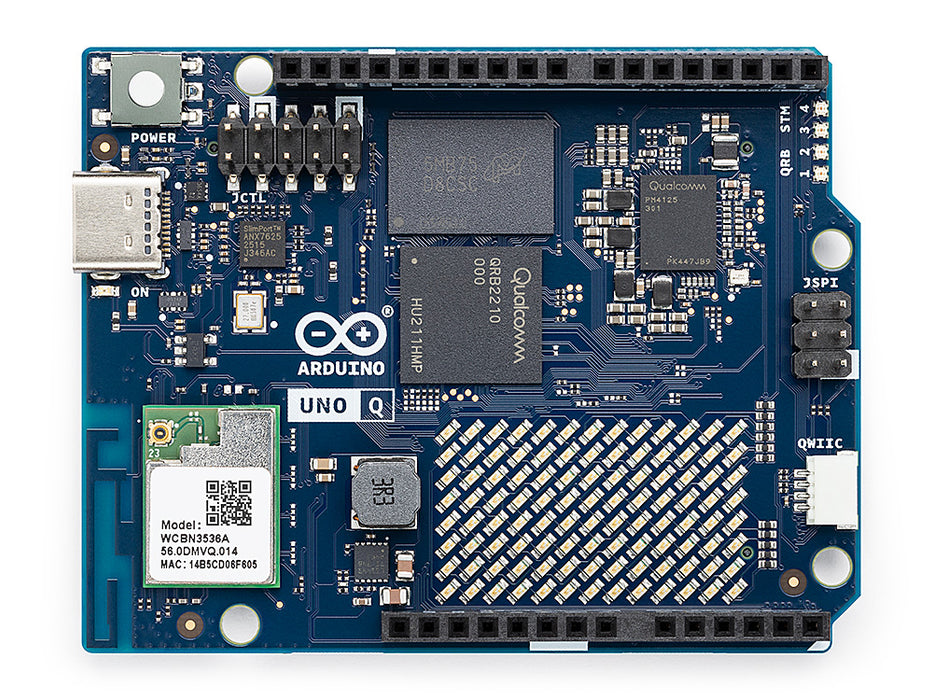

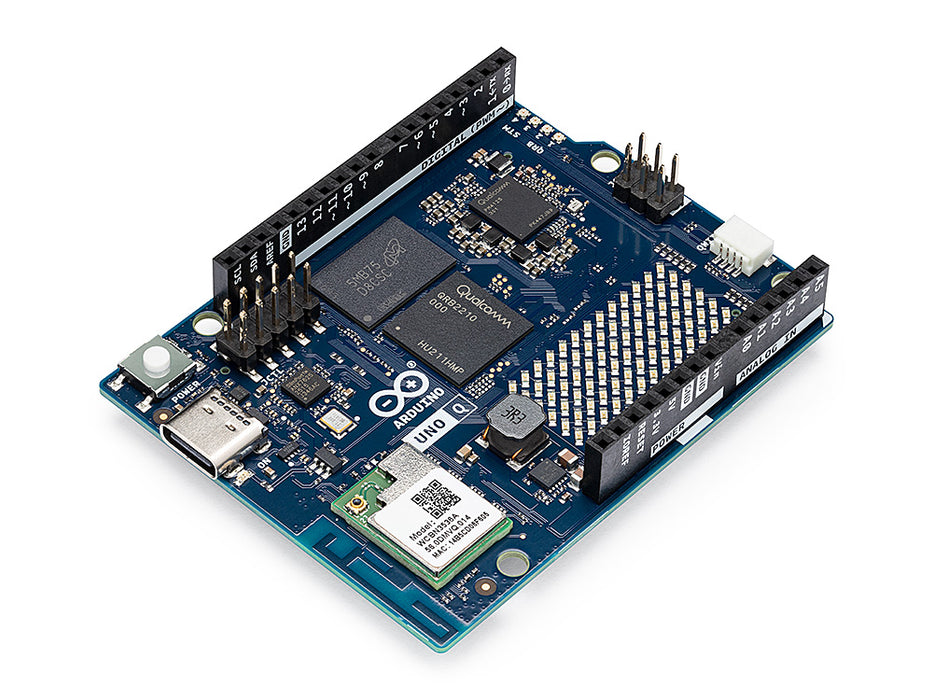

Arduino UNO Q 싱글보드 컴퓨터 개요



아두이노 UNO Q의 하이브리드 디자인은 차세대 혁신을 위한 완벽한 듀얼 브레인 플랫폼입니다. Linux® Debian을 지원하는 Qualcomm® Dragonwing™ QRB2210 마이크로프로세서와 실시간 STM32U585 마이크로컨트롤러(MCU)가 결합되어 있습니다. 아두이노이자, 컴퓨터이며, 원하는 무엇이든 만들 수 있습니다.







다음 로봇공학이나 IoT 프로젝트를 프로토타입으로 만드는 데 꼭 필요한 도구입니다. 그 이유는 다음과 같습니다.



• 올인원 툴박스: Arduino UNO Q는 강력한 Qualcomm® Dragonwing™ QRB2210 마이크로프로세서(MPU)와 실시간 STM32U585 마이크로컨트롤러(MCU)를 결합했습니다. 무엇을 만들든, 바로 이 툴이 바로 여러분의 새로운 필수 툴입니다!
• 눈 깜짝할 새에 구현되는 AI: 주변 환경에 반응하는 AI 기반 시각 및 음향 솔루션을 활용하세요.
• 수백만 명의 사용자가 UNO 생태계를 위해 개발한 라이브러리, 스케치, 프로젝트 등을 포함한 Arduino 지원 및 개발자 도구입니다.
• Arduino UNO 생태계와 호환: UNO Q는 기존 UNO 쉴드부터 새로운 캐리어까지 광범위한 Arduino 하드웨어와 호환되며 Modulino® 노드와 타사 모듈용 Qwiic 커넥터가 포함되어 있습니다.
• 간소화된 소프트웨어 경험: Arduino IDE와 Arduino Cloud 외에도 Arduino App Lab에서 제공되는 다양한 사전 구축된 예제와 AI 모델을 사용하여 개발을 바로 시작할 수 있습니다.
• 원활하고 통합된 개발: 사전 설치된 Linux® Debian OS 덕분에 고전적인 Arduino 스케치를 빌드하고, Python®으로 코드를 작성하거나, 두 가지를 단일 인터페이스에서 혼합할 수 있습니다. Arduino App Lab을 사용하면 간단합니다.

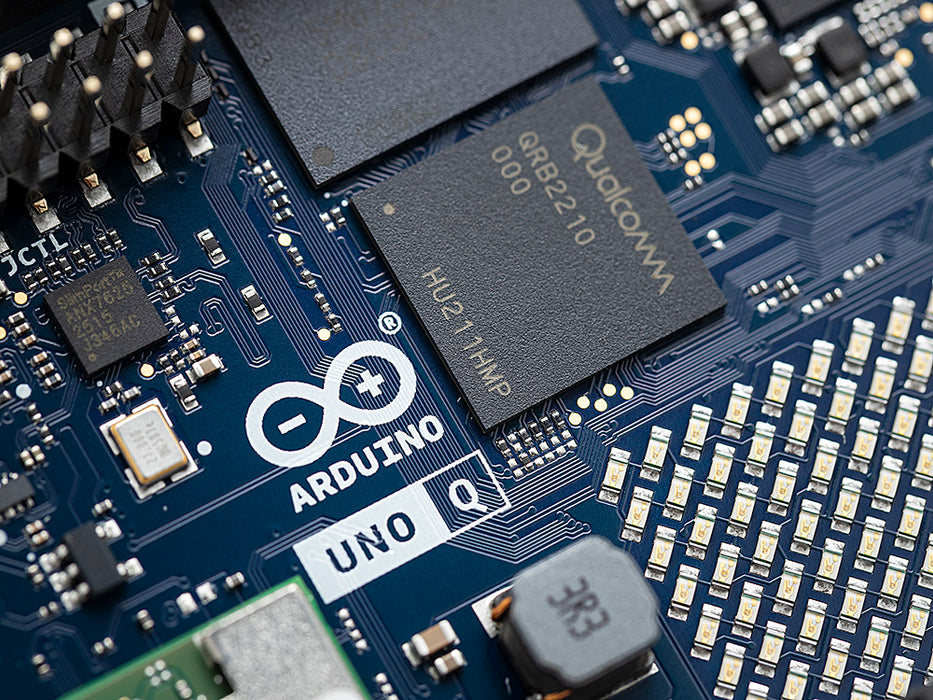

Qualcomm Dragonwing QRB2210 기반



UNO Q는 Dragonwing QRB2210이 제공하는 통합 AI 및 GPU 가속, 쿼드 코어 2.0GHz CPU, Adreno GPU, 2x ISP, 카메라, 디스플레이, 오디오 지원 덕분에 머신 비전과 같은 고급 기능을 갖춘 소형의 비용 효율적인 플랫폼입니다.





고급 기능



• 마이크로프로세서: Qualcomm® Dragonwing™ QRB2210
• 마이크로컨트롤러: 실시간 저전력 STM32U585 MCU
• 램: 2GB LPDDR4
• 저장 장치: 16GB eMMC 내장(SD 카드 필요 없음)
• 연결성: 듀얼 밴드 Wi-Fi® 5(2.4/5GHz), Bluetooth® 5.1
• 고속 헤더: 고급 주변 장치(비전, 오디오, 디스플레이)에 전력 공급
• 클래식 UNO 헤더: 기능 추가를 위한 실드 장착
• LED 매트릭스: 시각적 창작 및 피드백을 위한 8 x 13 LED 매트릭스

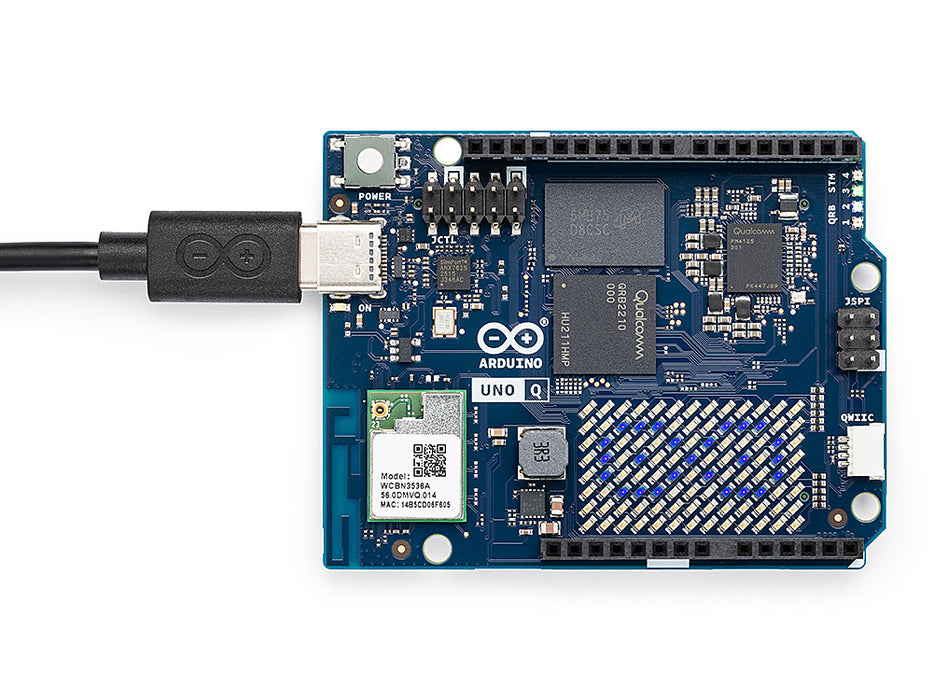

• USB-C 커넥터: 전원 공급, 비디오 출력 또는 동글을 통한 키보드, 마우스, USB 마이크 또는 USB 카메라 연결
• Qwiic 커넥터: Modulino® 노드로 쉽게 확장 가능 - 납땜 필요 없음



UNO Q는 혁신가들이 아이디어를 실제 솔루션으로 구현할 수 있도록 지원합니다. IoT 실험, 로봇 공학 학습, AI 연구 등 어떤 분야든, 다음 아이디어는 Q에서 시작됩니다.



👉 Arduino App Lab이란?



• Unified Dev Experience

App Lab은 Linux® 및 실시간 OS 전반의 개발 과정을 통합하는 완전히 새로운 통합 개발 환경입니다. UNO Q에 사전 탑재된 App Lab은 Arduino 스케치, Python® 스크립트, 컨테이너화된 AI 모델을 단일 인터페이스에서 관리되는 완전히 통합된 애플리케이션으로 통합합니다.



• 바로 사용 가능한 앱과 브릭:

필요한 모든 것을 갖춘 독립형 예제인 Arduino 앱으로 빠르게 시작하세요. 미리 빌드된 브릭으로 프로젝트에 플러그 앤 플레이 기능을 추가하여 아이디어를 더욱 빠르게 구현할 수 있습니다.



• 사전 로드된 AI 모델

Arduino App Lab에 사전 로드된 AI 모델이 있으면 객체/인간 감지, 이상 감지, 이미지 분류, 사운드 인식, 키워드 발견 등 광범위한 기능에 실제 데이터를 활용할 수 있습니다.



자세한 내용은 공식 문서 에서 확인하세요 .



데이터 시트를 여기에 올립니다. 다운 받으세요.



ABX00162-ABX00173-datasheet.pdf

11.71MB





기술사양  영문과 한글



마이크로프로세서(MPU)	Qualcomm Dragonwing™ QRB2210: 쿼드코어 Arm® Cortex®-A53 @ 2.0GHz Adreno GPU 3D 그래픽 가속기 2x ISP(13MP + 13MP 또는 25MP) @ 30fps
마이크로컨트롤러(MCU)	STM32U585 Arm® Cortex®-M33 최대 160MHz 2MB 플래시 메모리 786KB SRAM
숫양	2GB LPDDR4
전원 공급 장치	USB-C 커넥터에서 최대 5VDC, 3A 입력 전압(VIN): 5VDC
저장	16GB eMMC
USB	호스트/장치 역할 전환, 전원 역할 전환 및 비디오 출력이 있는 1× USB-C 포트
연결성	온보드 안테나가 있는 Wi-Fi® 5 2.4/5GHz, 온보드 안테나가 있는 Bluetooth® 5.1
인터페이스	I2C/I3C SPI PWM CAN UART PSSI GPIO JTAG ADC
동영상	JMEDIA 헤더의 USB-C MIPI DSI 핀을 통한 비디오 출력 지원
추가의	4× RGB 사용자 제어 가능 LED 8x13 Blue LED 매트릭스 1x Qwiic 커넥터 전압 3V3, I2C 1x 사용자 푸시 버튼 JCTL: MPU 원격 디버그 커넥터
오디오	JMISC의 마이크 입력 / 헤드폰 출력 / 라인 출력
치수	68.85mm x 53.34mm(UNO 폼 팩터)
MPU 운영 체제	업스트림 지원이 있는 Linux Debian OS
실시간 운영 체제	Zephyr OS의 Arduino Core
컨테이너화	Docker 및 Docker Compose 지원
Arduino App Lab을 위한 지원 운영 체제	Windows: Windows 10 이상(64비트) macOS: macOS 11 이상(64비트) Linux: Ubuntu 22.04 이상 및 Debian Trixie(64비트)







Tech specs



Microprocessor (MPU)	Qualcomm Dragonwing™ QRB2210: Quad-core Arm® Cortex®-A53 @ 2.0 GHz Adreno GPU 3D graphics accelerator 2x ISP (13 MP + 13 MP or 25 MP) @ 30 fps
Microcontroller (MCU)	STM32U585 Arm® Cortex®-M33 up to 160 MHz 2 MB flash memory 786 KB SRAM
RAM	2GB LPDDR4
Power Supply	From USB-C connector 5 VDC max at 3 A Input Voltage (VIN): 5 VDC
Storage	16GB eMMC
USB	1× USB-C port with host/device role switching, power role switch and video output
Connectivity	Wi-Fi® 5 2.4/5GHz with onboard antenna Bluetooth® 5.1 with onboard antenna
Interfaces	I2C/I3C SPI PWM CAN UART PSSI GPIO JTAG ADC
Video	Video output support via USB-C MIPI DSI pins on JMEDIA header
Extra	4× RGB user-controllable LEDs 8x13 Blue LED Matrix 1x Qwiic connector voltage 3V3, I2C 1x User push-button JCTL: MPU Remote Debug connector
Audio	Microphone IN / Headphone OUT / Line OUT on JMISC
Dimensions	68.85 mm x 53.34 mm (UNO form factor)
MPU Operating System	Linux Debian OS with upstream support
Real-time Operating System	Arduino Core on Zephyr OS
Containerization	Docker and Docker Compose support
Support Operating Systems for Arduino App Lab	Windows: Windows 10 or later (64-bit) macOS: macOS 11 or later (64-bit) Linux: Ubuntu 22.04 or later, and Debian Trixie (64-bit)
