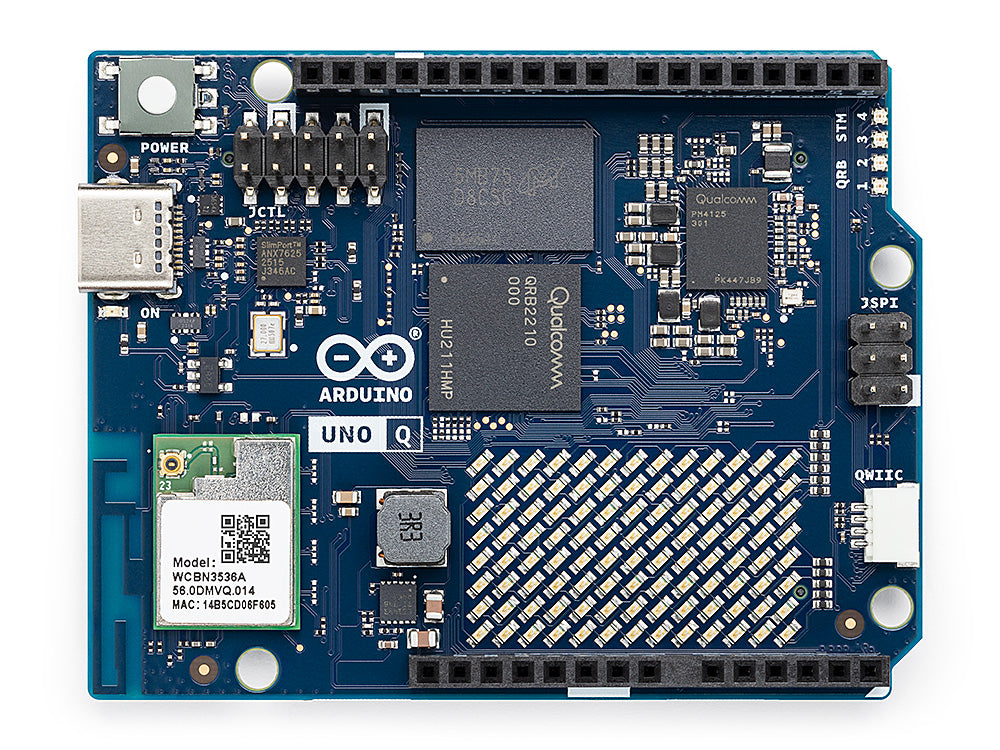

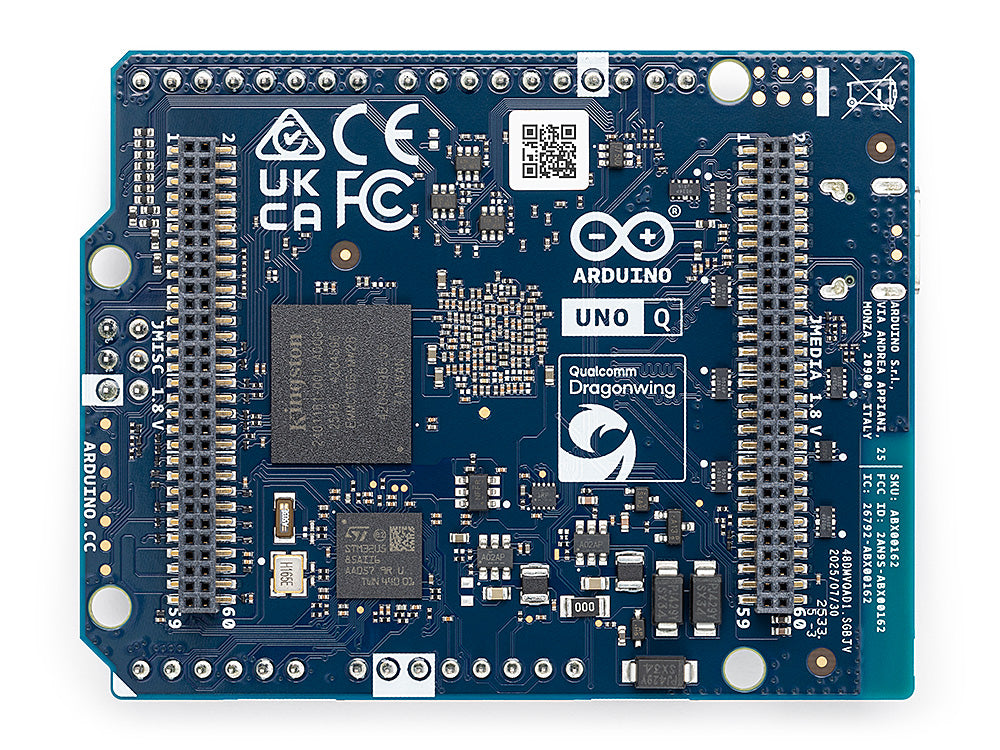

Arduino UNO Q는 Qualcomm의 고급 Dragonwing™ QRB2210 MPU의 강력한 컴퓨팅 성능(업스트림 지원 포함)과 전용 STM32U585 MCU의 실시간 응답성(Zephyr OS에서 Arduino 스케치 실행)을 결합하여 Arduino 생태계에 새로운 수준의 성능을 제공합니다. 이 모든 것이 단일 보드 컴퓨터에서 가능합니다.



Arduino Q 하드웨어 포스팅 목록은 아래와 같습니다. 꼭 보세요.



[개발자/ArduinoUnoQ] - Arduino UNO Q 하드웨어 개요 1

[개발자/ArduinoUnoQ] - Arduino UNO Q 하드웨어 2 Pinout

[개발자/ArduinoUnoQ] - Arduino UNO Q 하드웨어 3 Qualcomm Dragonwing QRB2210





이전 문서도 참고하세요. 관련 글 목록은 아래와 같습니다. 참고하세요.



Arduino UNO Q 자주 묻는 질문

Qualcomm의 Arduino 인수, Maker들에게 미치는 영향

Qualcomm, Arduino 인수

Arduino UNO Q 하드웨어

Arduino Uno Q 개발환경 Arduino App Lab

현재 글 - Arduino UNO Q 싱글보드 컴퓨터 개요

Qualcomm, Arduino 인수, 새로운 Arduino UNO Q 싱글보드 컴퓨터 출시



무료 기술 문서 다운로드 - 아두이노, Raspberry Pi 5, Open CV, ESP32

https://kimbongzo.gumroad.com/



---



사용자 매뉴얼 👉👉👉  Arduino App LAB



다운로드 리소스



Pinout

Datasheet

Schematic

CAD Files

STEP Files





특징



Arduino® UNO Q는 완전한 Debian 기반 Linux 환경을 구동하는 Qualcomm® QRB2210 마이크로프로세서(MPU)와 Arm® Cortex®-M33 아키텍처 기반의 STMicroelectronics® STM32U585 마이크로컨트롤러(MCU)를 소형 UNO 폼팩터에 통합했습니다. 이 듀얼 아키텍처 플랫폼은 고성능 컴퓨팅과 결정론적 실시간 제어를 결합하여 최신 AI 엣지 애플리케이션에 필요한 강력한 성능과 다재다능함을 제공합니다.



Arduino App Lab을 통해 Python 애플리케이션, Arduino 스케치, AI 모델을 단일 워크플로우로 완벽하게 통합하여 하이브리드 개발을 실현하세요. 환경에 지능적으로 반응하는 AI 기반 비전 및 사운드 솔루션부터 정교한 스마트 홈 시스템까지, UNO Q와 Arduino App Lab은 제작자, 교육자, 전문가 모두에게 차세대 임베디드 혁신을 제공합니다. 동시에 개발자는 진정한 선택의 자유를 누릴 수 있습니다. Arduino IDE를 사용하여 MCU 서브시스템을 프로그래밍하거나 VS Code와 같은 인기 편집기를 사용하여 Arduino CLI를 기존 워크플로우에 통합할 수 있습니다.



Qualcomm Dragonwing™ QRB2210 다음 기능을 갖춘 강력한 Qualcomm Dragonwing™ QRB2210 프로세서 포함: 쿼드코어 Arm® Cortex®-A53 @ 2.0GHz Adreno GPU 3D 그래픽 가속기 2배 ISP(13MP + 13MP 또는 25MP) @ 30fps Overview	STM32U585 Arm® Cortex®-M33 32비트 MCU UNO Q는 다음 기능을 갖춘 STM32U585 마이크로컨트롤러를 통합했습니다. 최대 160MHz의 Arm® Cortex®-M33 2MB 플래시 메모리 786kB SRAM 부동 소수점 연산 장치 데이터시트
단일 보드 컴퓨터 UNO Q는 내장 Debian Linux 환경을 활용하여 독립형 단일 보드 컴퓨터로 사용할 수 있습니다. UNO Q USB-C 포트에 외부 전원 공급 장치가 연결된 USB-C 동글을 사용하면 다음을 연결할 수 있습니다. HDMI 디스플레이 마우스 및 키보드 USB 카메라 USB 드라이브 이더넷 케이블 microSD 카드 USB 마이크 USB 헤드폰 참고: 4GB RAM UNO Q 모델에 권장됩니다.	Debian Linux OS Arduino UNO Q는 고성능 애플리케이션 프로세서로 구동되는 업스트림 지원 기능이 있는 내장 Debian Linux 환경을 갖추고 있어 추가 하드웨어 없이 익숙한 Linux 환경에서 개발할 수 있습니다.
무선 연결 WCBN3536A 무선 모듈을 사용하면 WiFi®와 Bluetooth® 연결을 동시에 관리할 수 있습니다. 모듈 특징: Wi-Fi® 5 듀얼 밴드(2.4/5GHz) (온보드 안테나 포함) Bluetooth® 5.1 (온보드 안테나 포함)	손쉬운 확장성 다음 기능을 활용하여 UNO Q의 확장성을 한층 더 강화하세요. Modulino 노드와의 완벽한 호환성을 위한 Qwiic 커넥터 기존 UNO 헤더를 사용하여 UNO Q 위에 공식 또는 맞춤형 쉴드를 장착할 수 있습니다. 캐리어를 사용하여 MIPI-CSI 카메라, MIPI-DSI 디스플레이, 아날로그 오디오 등을 연결할 수 있는 새로운 하단 고속 커넥터
다양한 IDE 호환성 UNO Q는 Arduino App Lab에 대한 최고 수준의 지원과 최신 Arduino IDE 2.0+와의 호환성을 통해 유연한 개발 환경을 제공하도록 설계되었습니다. Arduino App Lab – 온보드 MPU와 MCU 모두를 위한 간편한 개발. 완벽한 개발 환경을 위해 권장합니다. Arduino IDE 2.0+ – 많은 사랑을 받는 Arduino IDE를 사용하여 MCU만 프로그래밍하세요.	원격 프로시저 호출(RPC) 내장된 RPC 라이브러리(예: Arduino Bridge)는 Linux를 실행하는 MPU와 마이크로컨트롤러를 하나로 연결하여 두 환경에서 강력하고 반응성이 뛰어난 애플리케이션을 개발할 수 있도록 합니다.





튜토리얼



초보자 UNO Q 사용 설명서 Arduino® UNO Q의 하드웨어 및 소프트웨어 기능에 대해 알아보세요.	고급 UNO Q 전원 사양 입력 사양부터 온보드 레일, 주요 구성 요소, 허용 오차 및 시퀀싱에 이르기까지 Arduino UNO Q 듀얼 프로세서 보드의 전체 전원 아키텍처를 이해합니다.
초보자 단일 보드 컴퓨터로서의 UNO Q 이 튜토리얼에서는 Arduino UNO Q를 단일 보드 컴퓨터로 사용하고 확장성을 활용하여 데스크톱 환경을 구축하는 방법을 설명합니다.	UNO Q에 새 이미지 플래싱 Arduino Flasher CLI를 사용하여 UNO Q 보드에 새 이미지(Linux OS)를 플래싱하는 방법을 알아보세요.





Tech Specification



Board
Name	Arduino® UNO Q
SKUs	2 GB RAM /16 GB eMMC	ABX00162
	4 GB RAM/32 GB eMMC	ABX00173
Microprocessor Unit
Module	Qualcomm Dragonwing™ QRB2210
CPU	Quad-core Arm® Cortex®-A53 @ 2.0 GHz
GPU	Adreno 702 GPU @ 845 MHz | 3D graphics accelerator
ISP	2x Image Signal Processor (13 MP + 13 MP or 25 MP) @ 30 fps
Operating System	Debian Linux OS with upstream support
Memory	Storage	16 GB (ABX000162) or 32 GB (ABX00173) eMMC
	RAM	2 GB (ABX00162) or 4 GB (ABX00173) LPDDR4
Pins	Digital I/O Pins	12x exposed on JMISC
Media Interfaces	Audio	Microphone IN / Headphone OUT / Line OUT and Ear OUT on JMISC header
	Video	Video output support via USB-C, HDMI display (through USB-C dongle) and MIPI DSI bus on JMEDIA header
	Camera	Support for USB cameras via a USB-C dongle, plus dual MIPI CSI interfaces available through the JMEDIA header.
User Interfaces	RGB LED	Yes (2x)
	Power Button	Yes
Microcontroller Unit
Core	STM32U585 Arm® Cortex®-M33 up to 160 MHz
Operating System	Arduino Code on Zephyr OS
Memory	Flash	2 MB
	SRAM	786 kB
Pins	Digital I/O Pins	47x (22x exposed on JANALOG/JDIGITAL, and 25x on JMISC)
	ADC14-bit	6x analog inputs on JANALOG
	DAC12-bit	Yes (2x)
	PWM pins	6x (shared with GPIOs)
	OPAMP	Yes (2x)
	External interrupts	Yes (16x assignable to GPIOs)
Communication	USART	Yes (3x)
	UART	Yes (2x)
	I2C	Yes (4x)
	SPI	Yes (3x)
	CAN	Yes (1x FDCAN)
	SAI	Yes (2x)
	PSSI	Yes (1x)
User Interfaces	RGB LED	Yes (2x)
	LED Matrix	Yes (8x13)
Radio Module
Module		WCBN3536A
WiFi		Wi-Fi® 5 Dual-band 2.4/5 GHz with onboard antenna
Bluetooth		Bluetooth® 5.1 with onboard antenna
USB
USB-C®		With host/device role switching, power role switch and video output
Voltage		+5 VDC max at 3 A
Power
USB-C®		+5 VDC max at 3 A to power the board.
Input voltage (VIN)		7 - 24 VDC
I/O operating voltage		+3.3 VDC MCU (+5 VDC tolerant) | +1.8 VDC MPU
DC Current per I/O Pin		20 mA (JANALOG and JMEDIA)
Special Connectors
Qwiic		Yes, for I2C (3V3)
JCTL		Yes, MPU Remote Debug connector
Dimensions
Width		53.34 mm
Length		68.58 mm
