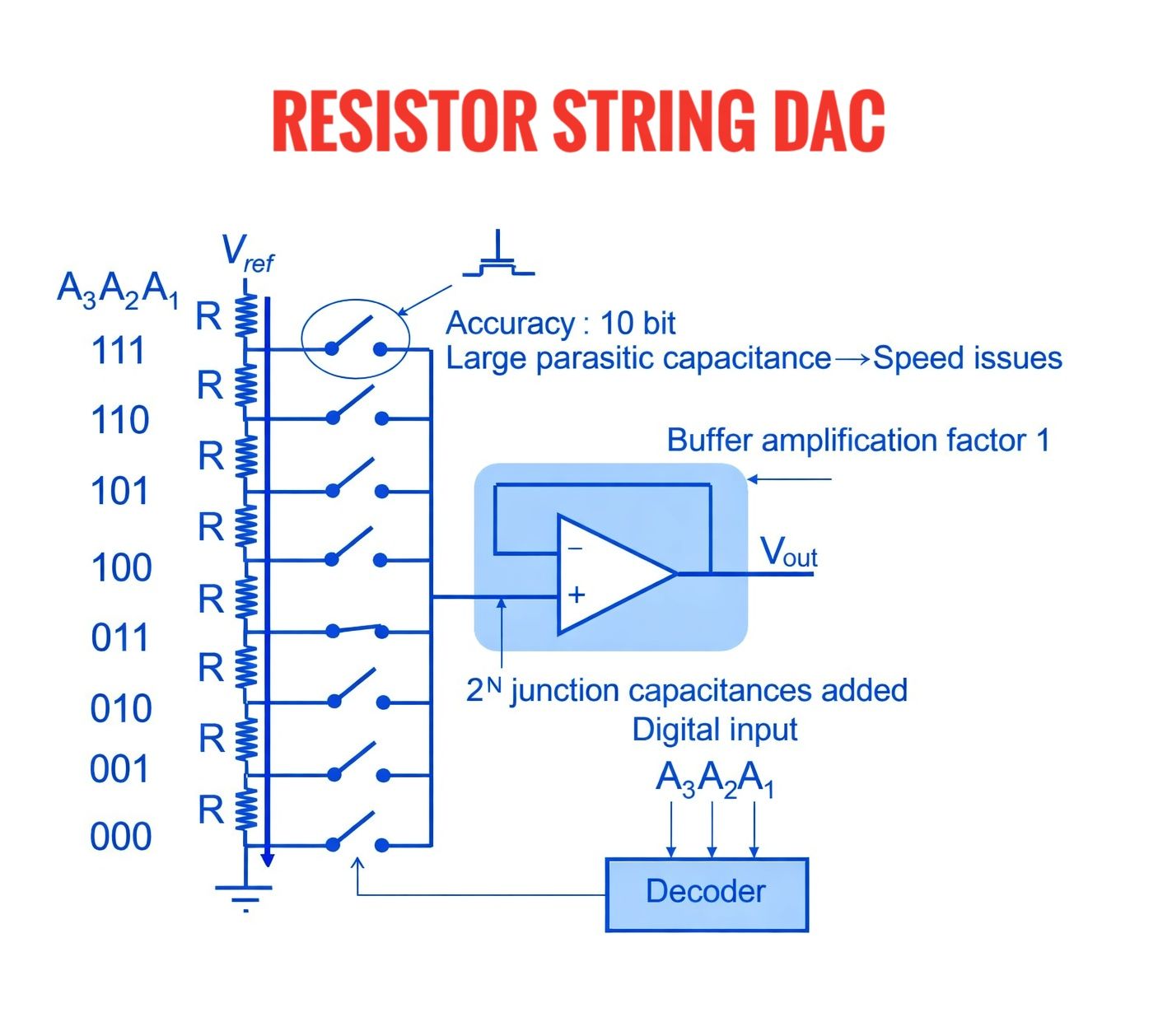

저항 스트링 DAC는 동일한 저항을 사용하여 기준 전압을 균등한 단계로 분할함으로써 디지털 코드를 정밀한 아날로그 전압으로 변환합니다. 수직 저항 체인은 접지(GND)와 기준 전압(Vref) 사이에서 균일한 간격의 전압 레벨을 생성합니다.
각 디지털 입력 코드는 디코더를 통해 하나의 스위치만 활성화하여 저항 스트링에서 단일 탭을 선택합니다. 이는 단조 증가 특성을 보장하며, 즉 디지털 코드가 증가함에 따라 출력 전압이 항상 증가함을 의미합니다. 이는 측정 및 제어 시스템에서 핵심적인 장점입니다. 선택된 전압은 단위 이득 버퍼 증폭기에 적용되어 출력이 저항 네트워크를 방해하지 않고 외부 부하를 구동할 수 있습니다.
분해능이 증가함에 따라 저항기와 스위치 수도 증가하며, 이는 각 노드에 접합 커패시턴스를 추가합니다. 이러한 기생 커패시턴스는 정착 시간을 늦추고 고속 성능을 제한하지만, DC 정확도는 여전히 높게 유지됩니다.
모든 저항기가 동일하기 때문에 매칭이 우수하고 선형성이 예측 가능하여, 이 DAC 구조는 데이터 수집, 계측, 교정 시스템과 같은 저속에서 중속의 고정밀 응용 분야에서 널리 사용됩니다.
