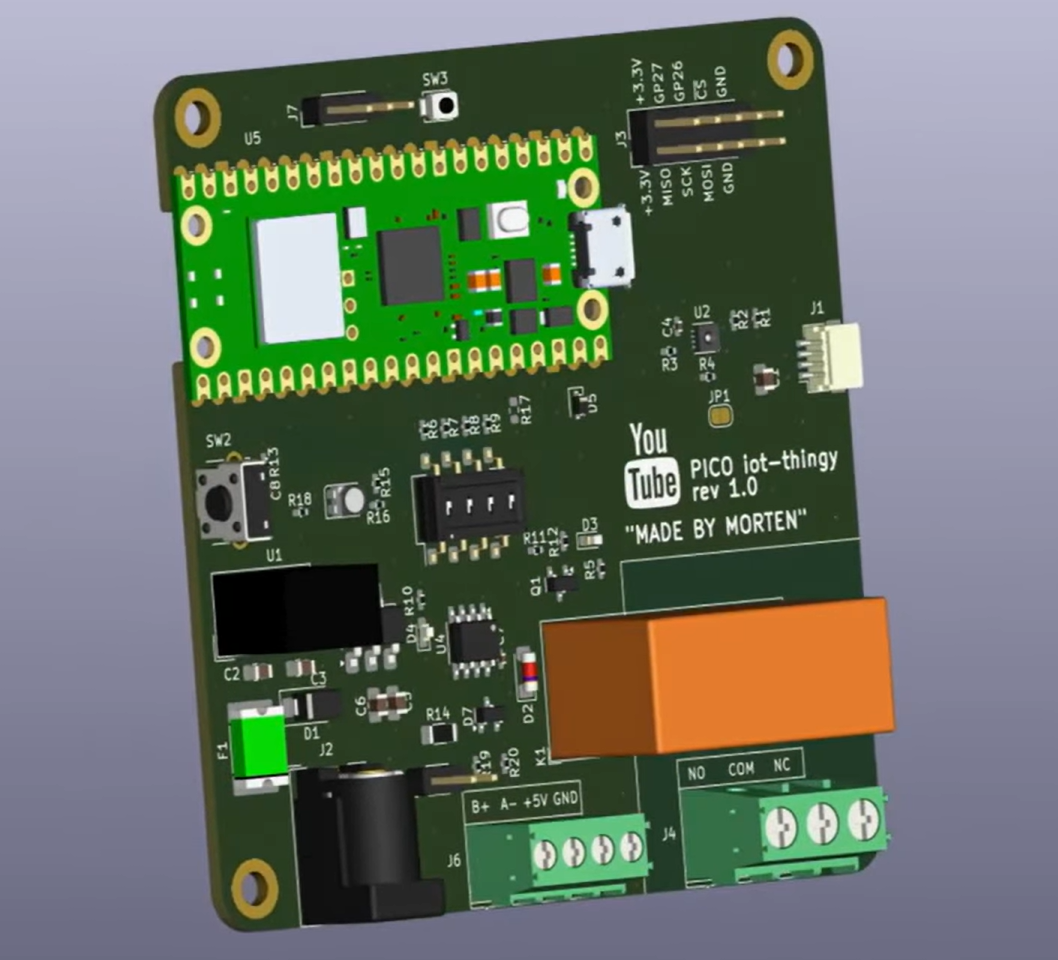

라즈베리 파이 피코 I/O 보드의 회로도 작성, 레이아웃, 라우팅을 포함한 단계별 PCB 설계 과정을 완성하세요! RS485 / MODBUS 인터페이스 등 다양한 기능을 구현합니다!
The main feautures for this board are:
- Raspberry Pi Pico (W) or any other variant
- RS485 / MOD-bus interface
- DIP-switch for MOD-bus address selection
- SHT31-DIS high precision temperature and humidity sensor
- QWIIC connector
- Reset Button
- User Button
- User RGB LED
- 2x5 pin SPI bus expansion header
- Power relay (230V - 16A)
- Wide range input voltage +8V to 24V DC
For the mechanical side of things we have:
- 4 x 3.2mm mounting holes
- Size 80x80mm
- 4 layer board design
