타이머 555 모드 아주 알기 쉽게 회로 설명

555 타이머는 전자 회로에서 시간 지연(Delay) 또는 펄스(Pulse)를 생성하는 데 널리 사용되는 범용 집적 회로(IC)입니다. 1972년 시그네틱스(Signetics)에서 출시한 이후, 저렴한 가격과 다재다능함 덕분에 현재까지도 가장 많이 팔리는 IC 중 하나입니다.



555 Timer IC Modes; Mono-stable, Bi-stable and Astable Mode



1. 주요 동작 모드

555 타이머는 주변 소자(저항, 커패시터) 연결 방식에 따라 세 가지 모드로 작동합니다.

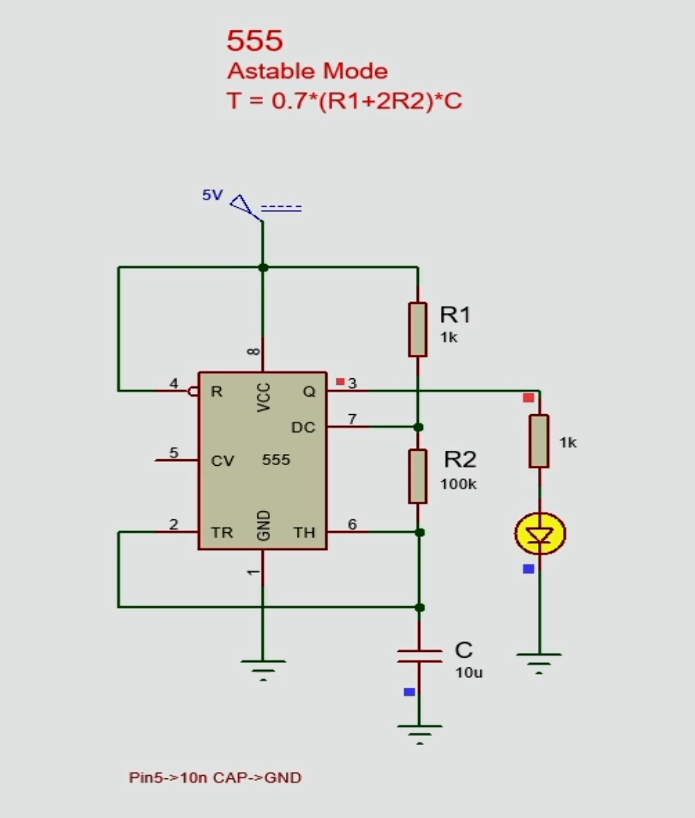

• 비안정 모드 (Astable Mode): 외부 트리거 없이 스스로 일정한 주기로 ON/OFF를 반복합니다. LED 깜빡이, 시계 클록 생성, 사운드 발생기에 사용됩니다.

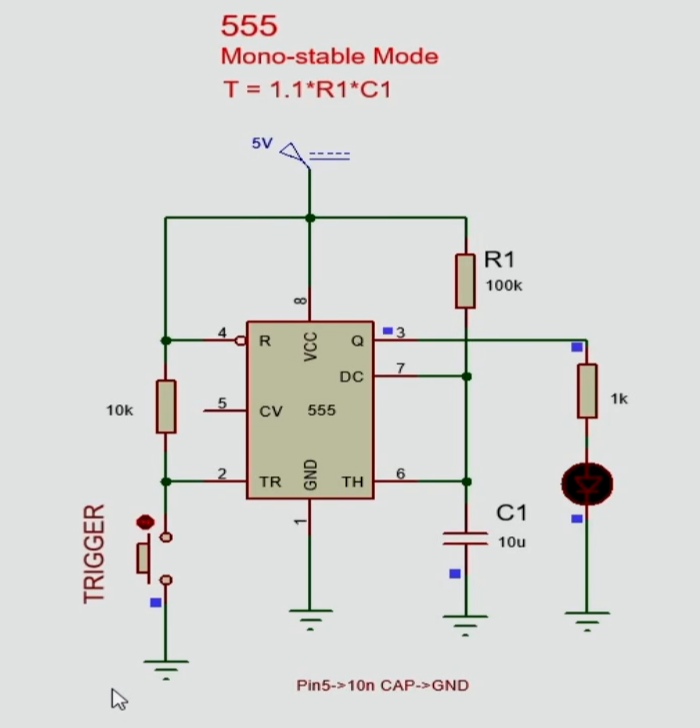

• 단안정 모드 (Monostable Mode): 외부 트리거 신호가 들어오면 정해진 시간 동안만 ON 상태를 유지한 후 OFF로 돌아갑니다. 타이머 스위치, 터치 센서 등에 사용됩니다.

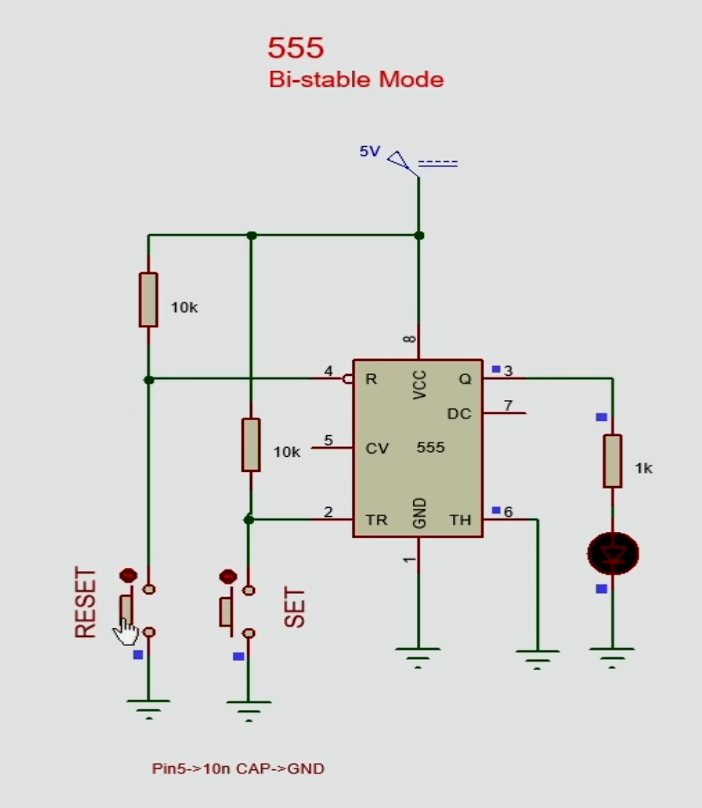

• 쌍안정 모드 (Bistable Mode): 두 개의 안정된 상태(ON 또는 OFF)를 가집니다. 버튼을 누를 때마다 상태가 바뀌는 플립플롭(Flip-flop) 역할을 하며, 전등 스위치 회로 등에 사용됩니다.

2. 핀 구성 (총 8핀)

1. GND (1번): 접지
2. Trigger (2번): 타이머 시작을 알리는 신호 입력
3. Output (3번): 결과 신호 출력 (High/Low)
4. Reset (4번): 타이머 강제 초기화
5. Control Voltage (5번): 내부 전압 미세 조정 (일반적으로 커패시터 연결)
6. Threshold (6번): 타이머 종료 여부를 결정하는 비교 전압 입력
7. Discharge (7번): 커패시터의 전하를 방전시키는 통로
8. Vcc (8번): 전원 공급 (+4.5V ~ +15V)

3. 명칭의 유래

내부에 5kΩ(킬로옴) 저항 3개가 직렬로 연결되어 기준 전압을 분배하는 구조에서 "555"라는 이름이 붙었습니다.

더 자세한 사양이나 구체적인 회로 구성도는 TI(Texas Instruments) 555 타이머 데이터시트에서 확인할 수 있습니다.



Texas Instruments(TI)의 LM555 및 NE555 타이머 IC에 대한 공식 데이터시트 링크는 다음과 같습니다. TI는 다양한 버전의 555 타이머를 제공하므로, 필요에 맞는 정확한 모델을 선택할 수 있습니다.

TI 555 타이머 데이터시트 링크

• LM555 제품 페이지
• NE555 제품 페이지
• LMC555 (CMOS 저전력 버전) 제품 페이지
• TLC555 (CMOS 버전) 제품 페이지

위 링크들은 TI 공식 웹사이트의 제품 페이지로 연결되며, 여기서 PDF 데이터시트 다운로드, 기술 문서, 주문 정보 등을 확인할 수 있습니다.
