이 광절연 트라이악 드라이버 회로는 저전압 마이크로컨트롤러가 고전압 교류 부하를 안전하게 제어할 수 있도록 합니다.

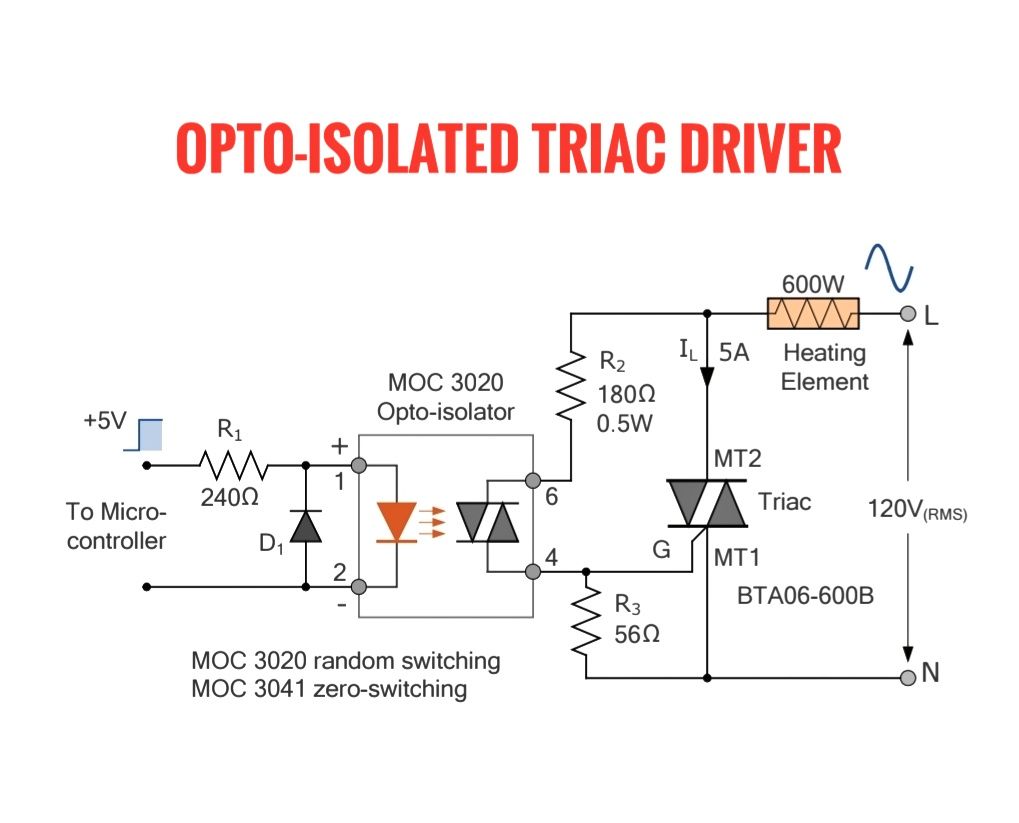

이 회로는 제어 측과 부하 측 간의 전기적 절연을 위해 MOC3020 광절연기를 사용합니다. 마이크로컨트롤러가 +5V 신호를 전송하면 전류가 저항 R1과 MOC3020의 내부 LED를 통과하여 내부 포토트라이악이 전도 상태가 됩니다.
이로 인해 저항 R2와 R3을 통해 주 트라이악(BTA06-600B)의 게이트가 트리거됩니다. 트리거된 트라이악은 전도 상태가 되어 120V AC 전원 공급 장치에 연결된 600W 가열 소자에 교류 전류를 공급합니다.
저항 R2는 옵토트라이악 출력을 통한 전류를 제한하고, R3는 안정적인 게이트 트리거링을 보장하며 오작동을 방지합니다.
다이오드 D1은 LED를 역전압으로부터 보호합니다. MOC3020은 위상각 디밍 또는 전력 제어에 적합한 랜덤 위상 제어를 제공하며, MOC3041은 제로 크로스 스위칭을 통해 전기적 노이즈를 줄이고 제로 전압 교차점에서 더 부드러운 스위칭을 제공합니다.
