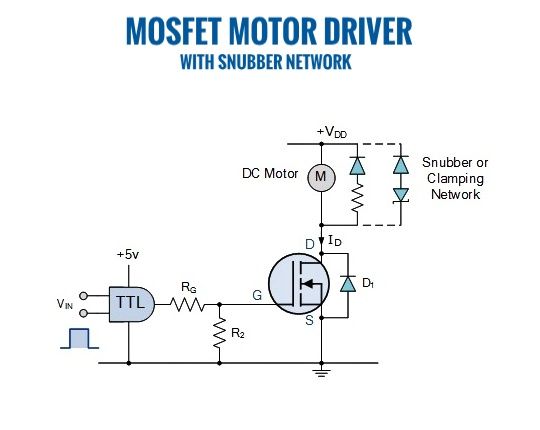

이 스너버 네트워크(snubber network)가 포함된 MOSFET 모터 드라이버 회로는 논리 레벨 제어 신호를 사용하여 DC 모터를 안전하게 구동하는 데 사용됩니다.
TTL 게이트는 적절한 스위칭을 보장하기 위해 게이트 저항 RG와 풀다운 저항 R2를 통해 MOSFET에 입력 신호를 제공합니다.
VIN이 하이일 때 MOSFET이 켜져 +VDD에서 모터로 전류가 흐릅니다.
VIN이 로우로 전환되면 MOSFET이 꺼지고, 모터의 붕괴되는 자기장이 고전압 스파이크를 발생시킵니다.
이 과도 현상은 플라이백 다이오드 D1과 스너버 또는 클램핑 네트워크에 의해 안전하게 소산되어 MOSFET을 과전압 손상으로부터 보호합니다.
스너버 네트워크는 또한 전자기 간섭(EMI), 전압 링잉 및 스위칭 노이즈를 감소시켜 신뢰성과 회로 효율을 향상시킵니다.
이는 로봇공학, 자동화 및 임베디드 시스템의 모터 제어 애플리케이션에 필수적인 설계입니다.
