ESP32와 PIR 모션 센서 사용, 인터럽트 및 타이머

ESP32와 PIR 모션 센서 사용 (인터럽트 및 타이머)



이 튜토리얼에서는 인터럽트와 타이머를 사용하여 ESP32 와 PIR 모션 센서를 연동하는 방법을 보여줍니다 . 이 예제에서는 ESP32가 타이머를 시작하여 지정된 시간(초) 동안 LED를 켜도록 합니다. 타이머가 카운트다운을 시작하고 종료되면 LED는 자동으로 꺼집니다.



이 예제를 통해 타이머와 인터럽트라는 두 가지 중요한 개념에 대해서도 살펴보겠습니다.



이 튜토리얼을 진행하기 전에 Arduino IDE에 ESP32 애드온 이 설치되어 있어야 합니다 . 이전에 설치하지 않았다면 다음 튜토리얼 중 하나를 사용하여 Arduino IDE 에 ESP32를 설치하십시오 .



ESP32 보드를 아두이노 IDE에 1분 안에 설치하세요

아두이노 IDE 2.0에 ESP32 보드를 설치하는 방법



부품 목록



이 프로젝트를 진행하려면 다음 항목들이 필요합니다.

ESP32 개발 보드

미니 PIR 모션 센서(AM312) 또는 PIR 모션 센서(HC-SR501)

5mm LED

330옴 저항

브레드보드 1개

점퍼선



인터럽트 소개



PIR 모션 센서로 이벤트를 발생시키려면 인터럽트를 사용합니다. 인터럽트는 마이크로컨트롤러 프로그램에서 작업을 자동으로 수행하는 데 유용하며 타이밍 문제를 해결하는 데 도움이 될 수 있습니다.



상위 6개



ESP32 전자책



초보자부터 전문가까지



ESP32 프로젝트



인터럽트를 사용하면 핀의 현재 값을 지속적으로 확인할 필요가 없습니다. 인터럽트는 값의 변화가 감지되면 이벤트(함수 호출)를 발생시킵니다.



아두이노 IDE 에서 인터럽트를 설정하려면 , attachInterrupt()GPIO 핀, 실행할 함수의 이름, 그리고 모드를 인수로 받는 함수를 사용합니다 .



attachInterrupt(digitalPinToInterrupt(GPIO), function, mode);



GPIO 인터럽트



첫 번째 인수는 GPIO 번호입니다. 실제 GPIO를 인터럽트 핀으로 설정하려면 종종 를 사용해야 합니다 digitalPinToInterrupt(GPIO). 예를 들어, 다음을 사용하여 를 GPIO 27인터럽트로 사용할 수 있습니다.



digitalPinToInterrupt(27)

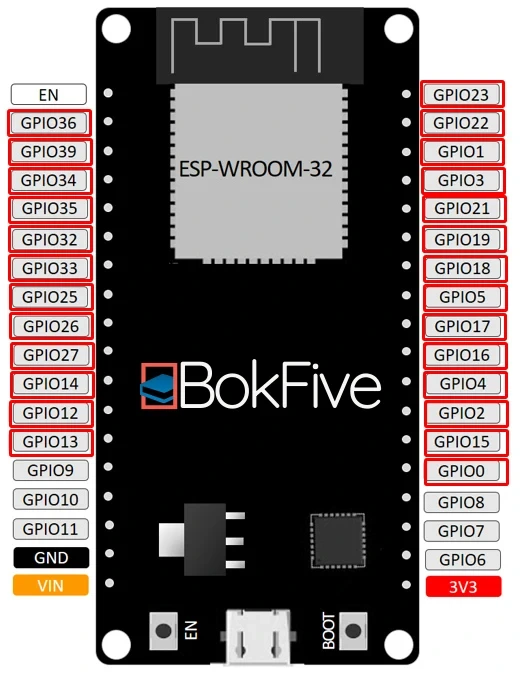

다음 다이어그램에서 빨간색 사각형으로 표시된 모든 핀은 ESP32 보드 에서 인터럽트 핀으로 설정할 수 있습니다 . 이 예에서는 PIR 모션 센서를 GPIO 27인터럽트로 연결하겠습니다 .





인터럽트로 사용되는 핀



실행될 함수



인터럽트가 발생할 때마다 호출될 함수의 이름은 attachInterrupt()함수의 두 번째 인수입니다.



방법



세 번째 인수는 동작 모드 값입니다. 발생 모드에는 5가지 종류가 있습니다.

• LOW: 핀이 LOW일 때마다 인터럽트를 발생시킵니다.
• HIGH: 핀이 HIGH 상태일 때마다 인터럽트를 발생시킵니다.
• 변경: 핀 값이 변경될 때마다, 예를 들어 HIGH에서 LOW로 또는 LOW에서 HIGH로 변경될 때마다 인터럽트를 발생시키도록 설정합니다.
• 하강: 핀이 높은 위치에서 낮은 위치로 이동할 때를 나타냅니다.
• 상승형: 핀이 LOW에서 HIGH로 바뀔 때 작동합니다.



PIR 모션 센서에 연결된 GPIO는 움직임이 감지되면 LOW에서 HIGH로 상태가 바뀌기 때문에 이 예제에서는 RISING 모드를 사용하겠습니다.



타이머



이 예제에서는 타이머도 활용해 보겠습니다. 움직임이 감지되면 LED가 미리 설정된 시간 동안 빨간색으로 켜져 있도록 하고 싶습니다. 이때 , delay()특정 동작을 감지하면 그 시간 동안 다른 작업을 할 수 없게 되므로, 타이머를 사용하는 것이 더 효율적입니다.



delay() 함수



이 delay()함수는 널리 사용되므로 숙지해 두는 것이 좋습니다. 사용법은 매우 간단합니다. 인수로는 정수 하나를 받습니다. 이 숫자는 프로그램이 다음 코드 줄로 넘어가기 전에 기다려야 하는 시간을 밀리초 단위로 나타냅니다.



delay(time in milliseconds);



delay(1000)을 사용하면 프로그램이 해당 줄에서 1초 동안 멈춥니다.



블로킹 함수란 특정 함수 이벤트가 완료될 때까지 프로그램이 다른 작업을 수행하지 못하도록 막는 함수입니다. 여러 작업을 동시에 수행해야 하는 경우에는 블로킹 함수를 delay()사용할 수 없습니다.



대부분의 프로젝트에서는 지연 시간을 사용하는 대신 타이머를 사용하는 것이 좋습니다.



millis() 함수



특정 함수를 사용하면 millis() 프로그램이 처음 시작된 이후 경과된 밀리초 수를 반환할 수 있습니다.



millis()



그 함수가 정확히 왜 유용한가요? 기본적인 수학 계산만으로도 코드 실행을 막지 않고 시간이 얼마나 지났는지 쉽게 확인할 수 있는데요.



millis() 함수를 사용하여 LED를 깜빡이게 하기



다음 코드 조각은 함수를 사용하여 깜빡이는 LEDmillis() 프로젝트를 만드는 방법을 보여줍니다 . 이 함수는 LED를 1000밀리초 동안 켜고 끕니다.



/*********
  BokFive
  Complete project details at https://ebokify.com
*********/

// constants won't change. Used here to set a pin number :
const int ledPin =  26;      // the number of the LED pin

// Variables will change :
int ledState = LOW;             // ledState used to set the LED

// Generally, you should use "unsigned long" for variables that hold time
// The value will quickly become too large for an int to store
unsigned long previousMillis = 0;        // will store last time LED was updated

// constants won't change :
const long interval = 1000;           // interval at which to blink (milliseconds)

void setup() {
  // set the digital pin as output:
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // here is where you'd put code that needs to be running all the time.

  // check to see if it's time to blink the LED; that is, if the
  // difference between the current time and last time you blinked
  // the LED is bigger than the interval at which you want to
  // blink the LED.
  unsigned long currentMillis = millis();

  if (currentMillis - previousMillis >= interval) {
    // save the last time you blinked the LED
    previousMillis = currentMillis;

    // if the LED is off turn it on and vice-versa:
    if (ledState == LOW) {
      ledState = HIGH;
    } else {
      ledState = LOW;
    }

    // set the LED with the ledState of the variable:
    digitalWrite(ledPin, ledState);
  }
}





delay() 함수 없이 작동하는 이 깜빡임 스케치를 좀 더 자세히 살펴보겠습니다.(delay 함수 대신 millis() 함수를 사용합니다.)



기본적으로 이 코드는 현재 시간( currentMillis)에서 이전에 기록된 시간( previousMillis)을 뺍니다. 프로그램은 previousMillis변수를 현재 시간으로 업데이트하고, 나머지가 지정된 간격(이 경우 1000밀리초)보다 크면 LED 를 켜고 끕니다.



if (currentMillis - previousMillis >= interval) {
  // save the last time you blinked the LED
  previousMillis = currentMillis;
  (...)



이 코드 조각은 비차단 방식이기 때문에 첫 번째 if 문장 외부에 있는 코드는 모두 제대로 작동해야 합니다.



이제 함수에 작업을 추가하더라도 LED가 loop() 1초에 한 번씩 깜빡인다는 것을 이해할 수 있을 것입니다 .

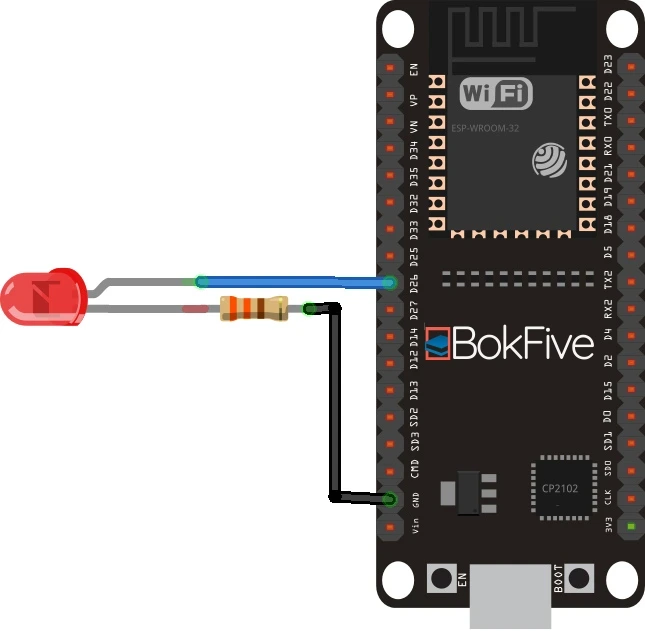

이 코드가 어떻게 작동하는지 테스트하려면 ESP32 에 이 코드를 업로드 하고 다음 회로도를 구성하십시오. 초 단위 시간(밀리초)도 수정할 수 있습니다.





참고: ESP32 에 코드를 업로드하는 데 문제가 발생한 경우 ESP32 문제 해결 가이드를 참조하십시오 .



PIR 모션 센서가 내장된 ESP32



이제 인터럽트와 타이머에 대한 기본적인 이해를 하셨으니 프로젝트를 계속 진행해 보겠습니다.



개략도

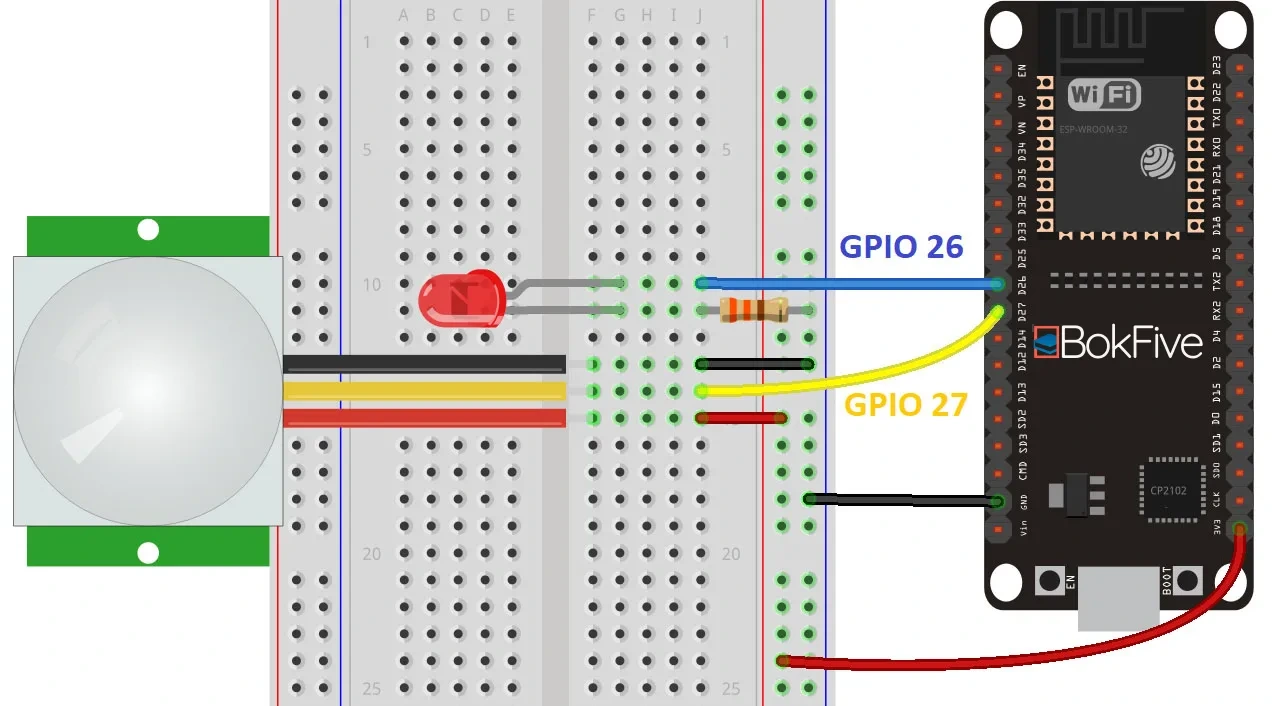

LED 와 저항을 사용하여 조립하기 쉬운 회로를 만들 겠습니다 . LEDGPIO 26 는 여기에 연결됩니다. 3.3볼트에서 작동하는 미니 AM312 PIR 모션 센서를 사용할 것입니다. 센서 는 여기에 연결됩니다. 다음 회로도를 따라 연결하면 됩니다.GPIO 27







중요한: 본 프로젝트에 사용된 미니 AM312 PIR 모션 센서는 3.3볼트에서 작동합니다. 하지만 HC-SR501 과 같은 다른 PIR 모션 센서를 사용하는 경우 , 해당 센서는 5볼트에서 작동합니다. 이 경우 센서를 3.3볼트에서 작동하도록 개조하거나 Vin 핀을 사용하여 전원을 공급하면 됩니다.

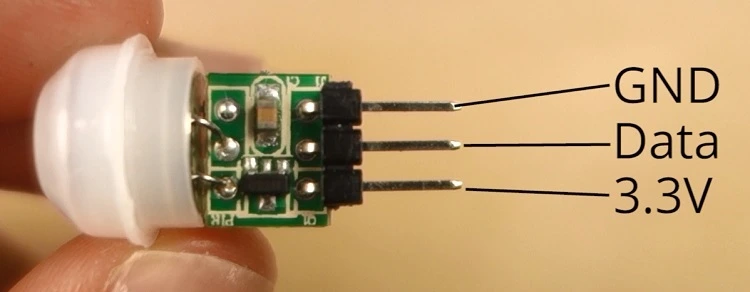

다음 그림은 AM312 PIR 모션 센서의 핀 배열을 보여줍니다.



미니 PIR 핀아웃



코드 업로드



회로도를 참조하여 회로를 연결한 후, 제공된 코드를 아두이노 IDE에 복사하십시오.



코드를 그대로 업로드하거나, 동작 감지 후 LED가 켜지는 시간을 초 단위로 수정할 수 있습니다. 원하는 시간(초)을 얻으려면 timeSeconds변수를 변경하기만 하면 됩니다.



/*********
  BokFive
  Complete project details at https://ebokify.com
*********/

#define timeSeconds 10

// Set GPIOs for LED and PIR Motion Sensor
const int led = 26;
const int motionSensor = 27;

// Timer: Auxiliary variables
unsigned long now = millis();
unsigned long lastTrigger = 0;
boolean startTimer = false;
boolean motion = false;

// Checks if motion was detected, sets LED HIGH and starts a timer
void IRAM_ATTR detectsMovement() {
  digitalWrite(led, HIGH);
  startTimer = true;
  lastTrigger = millis();
}

void setup() {
  // Serial port for debugging purposes
  Serial.begin(115200);

  // PIR Motion Sensor mode INPUT_PULLUP
  pinMode(motionSensor, INPUT_PULLUP);
  // Set motionSensor pin as interrupt, assign interrupt function and set RISING mode
  attachInterrupt(digitalPinToInterrupt(motionSensor), detectsMovement, RISING);

  // Set LED to LOW
  pinMode(led, OUTPUT);
  digitalWrite(led, LOW);
}

void loop() {
  // Current time
  now = millis();
  if((digitalRead(led) == HIGH) && (motion == false)) {
    Serial.println("MOTION DETECTED!!!");
    motion = true;
  }
  // Turn off the LED after the number of seconds defined in the timeSeconds variable
  if(startTimer && (now - lastTrigger > (timeSeconds*1000))) {
    Serial.println("Motion stopped...");
    digitalWrite(led, LOW);
    startTimer = false;
    motion = false;
  }
}





코드 작동 방식



소스 코드를 살펴보세요. 두 개의 GPIO 핀을 변수에 할당하는 것이 motionSensor첫 led번째 단계입니다.



// Set GPIOs for LED and PIR Motion Sensor

const int led = 26;

const int motionSensor = 27;



움직임이 감지될 때 LED를 끄도록 타이머를 설정할 수 있는 변수를 만드세요 .



// Timer: Auxiliar variables

long now = millis();

long lastTrigger = 0;

boolean startTimer = false;



해당 변수는 now현재 시간을 저장합니다. 이 lastTrigger변수는 PIR 센서가 움직임을 감지한 시간을 저장합니다. 움직임이 감지되면 이 startTimer불리언 변수가 타이머를 시작합니다.



setup()



먼저 setup()시리얼 포트를 115200 보드 속도로 초기화하십시오.



Serial.begin(115200);



PIR 모션 센서를 입력 풀업으로 설정하십시오.



pinMode(motionSensor, INPUT_PULLUP);



PIR 센서 핀을 인터럽트로 설정하려면 attachInterrupt() 앞서 설명한 함수를 사용하십시오.



attachInterrupt(digitalPinToInterrupt(motionSensor), detectsMovement, RISING);



움직임을 감지할 핀은 GPIO 27 이며, RISING 모드에서 해당 detectsMovement() 함수를 호출합니다 .



LED 는 출력이며, 초기 상태는 LOW입니다.



pinMode(led, OUTPUT);

digitalWrite(led, LOW);



loop()



해당 loop() 함수는 끊임없이 반복 실행됩니다. 매 반복마다 now 변수는 현재 시간으로 업데이트됩니다.



now = millis();



그 외에는 아무것도 하지 않습니다.



그러나 동작이 감지되면, 이전에 setup()에서 인터럽트를 설정했기 때문에 detectsMovement() 함수가 호출됩니다.



이 detectsMovement() 함수는 시리얼 모니터에 메시지를 출력하고, LED 를 켜고 , startTimer 부울 변수를 true로 설정하고 true , lastTrigger 현재 시간으로 변수를 업데이트합니다.



void IRAM_ATTR detectsMovement() {
  Serial.println("MOTION DETECTED!!!");
  digitalWrite(led, HIGH);
  startTimer = true;
  lastTrigger = millis();
}



메모: IRAM_ATTR은 인터럽트 코드를 RAM에서 실행하는 데 사용됩니다. 그렇지 않으면 코드가 플래시에 저장되는데, 이는 속도가 더 느립니다.



이 단계를 거치면 코드는 다시 원래 loop() 위치로 돌아갑니다.



이번에는 startTimer 변수 값이 참입니다. 따라서 동작이 감지된 시점으로부터 정의된 시간(초)이 지나면 다음 if 문장이 참이 됩니다.



if(startTimer && (now - lastTrigger > (timeSeconds*1000))) {
  Serial.println("Motion stopped...");
  digitalWrite(led, LOW);
  startTimer = false;
}



시리얼 모니터에 " 모션이 중지되었습니다... "라는 메시지가 출력되고, LED가 꺼지며, startTimer 변수가 false로 설정됩니다.



데모



ESP32 보드 에 코드를 업로드하세요 . 올바른 보드와 COM 포트가 선택되었는지 확인하십시오.

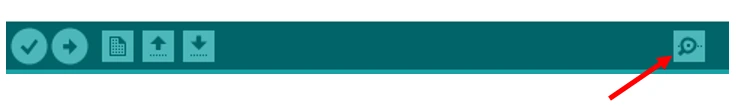

시리얼 모니터를 115200bps의 전송 속도로 엽니다.



시리얼 모니터

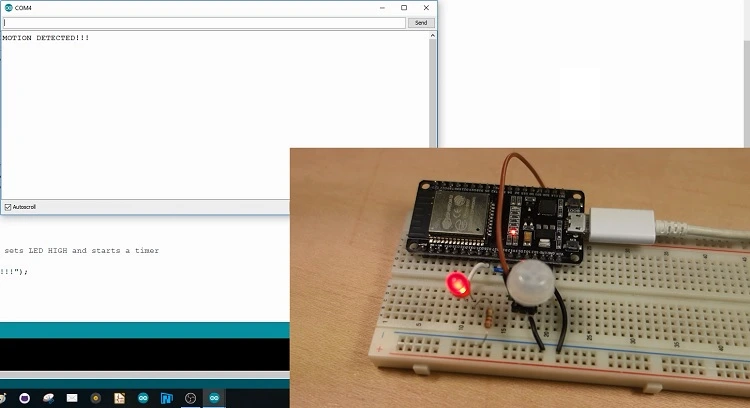

PIR 센서 앞에 손을 대십시오. 시리얼 모니터에 " 움직임 감지됨!!! "이라는 메시지가 출력되고 LED가 켜집니다. LED는 10초 후에 꺼집니다.





pir ESP32 데모



결론



정리하자면, 인터럽트는 GPIO 값을 지속적으로 읽지 않고도 GPIO 상태의 변화를 감지하는 데 사용됩니다. 인터럽트를 통해 변화가 감지되면 특정 함수가 실행됩니다. 또한, 코드를 중단하지 않고도 미리 정해진 시간이 경과했는지 확인할 수 있는 간단한 타이머 설정 방법도 배웠습니다.
