ChrisMicro + ElektroUwe와의 공동 프로젝트
이것은 오듀본 새소리의 전자 버전입니다.
모터보르드(Motörbörd)라는 이름의 이 기계는 모터 축을 돌리면 새처럼 지저겡 소리를 냅니다. 키트에는 간단한 전자 회로, 피에조 스피커, 그리고 자전거 발전기와 유사한 회로 구동용 모터가 포함되어 있습니다.
(ChrisMicro & ElektroUwe & poor_montage 프로젝트)
이것은 오도본 새소리의 전자 버전입니다.
이 장치는 "모터보르드"라고 하며 모터 축을 돌리면 새처럼 지저귈 수 있습니다. 이 작은 기계는 간단한 전자 회로, 피에조 스피커, 모터로 구성됩니다. 모터는 발전기 역할을 하며 자전거 다이나모와 유사하게 작동합니다.
제작:

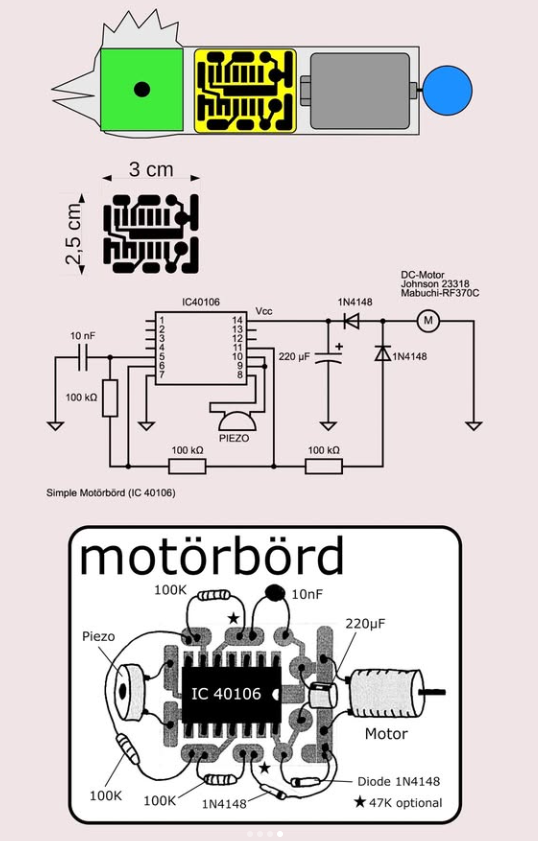

먼저 회로 기판에 전자 부품을 납땜합니다. 그런 다음 모터와 스피커를 연결합니다. 전체를 작은 나무판에 붙이고 원하는 대로 장식할 수 있습니다.
팁:
모든 모터가 이 프로젝트에 적합한 것은 아닙니다. 고장난 믹서나 소형 드릴에 있는 것과 같은 많은 소형 12볼트 모터(ø 25mm)가 적합합니다.
부품 목록:
PCB 1개
IC40106 1개
100K 저항 3개
1N4148 다이오드 2개
220µF 전해 콘덴서 1개
10nF 콘덴서 1개
피에조 스피커 1개
DC 모터 1개 (예: 마부치 RF370C)
나무판 1개
작은 공 1개 (모터 샤프트용)
DIY 안내 파일 첨부
참고 링크
