40106 발진기 프로젝트

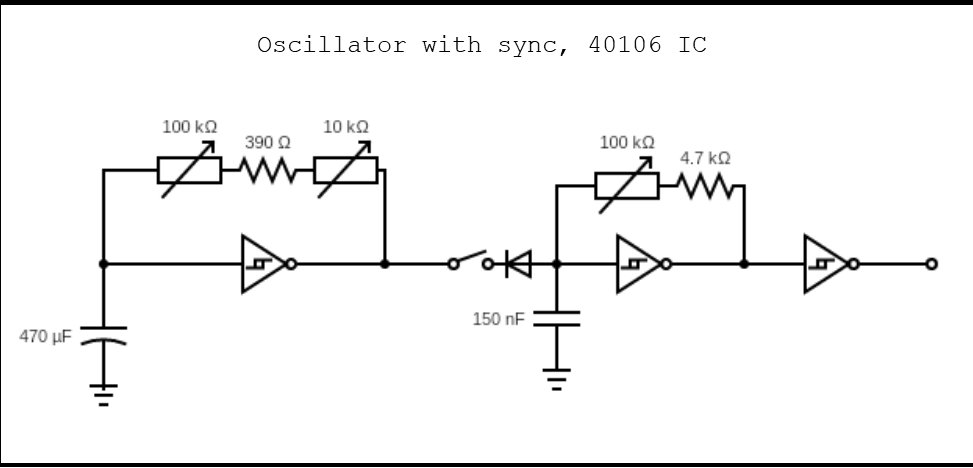

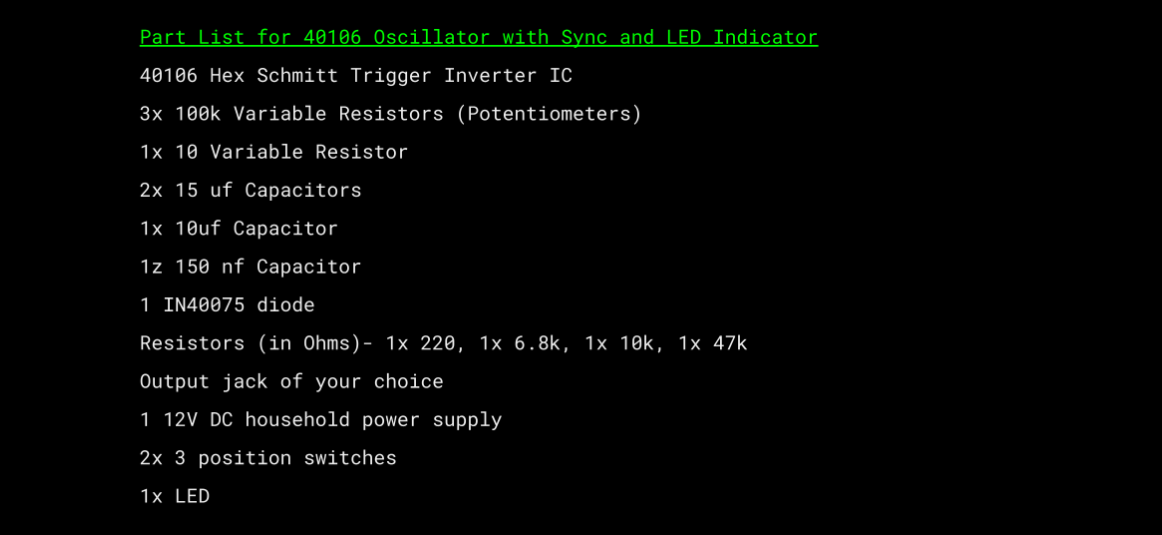

싱크 기능이 있는 가장 간단한 발진기입니다. 9~12V DC 어댑터로 전원을 공급하세요. 저렴한 액티브 스피커에 바로 연결해서 테스트할 수도 있지만, AC 커플러를 사용해서 볼륨 조절 장치를 추가하는 것을 추천합니다. 싱크 기능은 필수적인 것은 아니지만, 만들 수 있는 소리의 폭을 크게 넓혀줍니다. 제작 과정은 아래 영상에서 확인하세요.

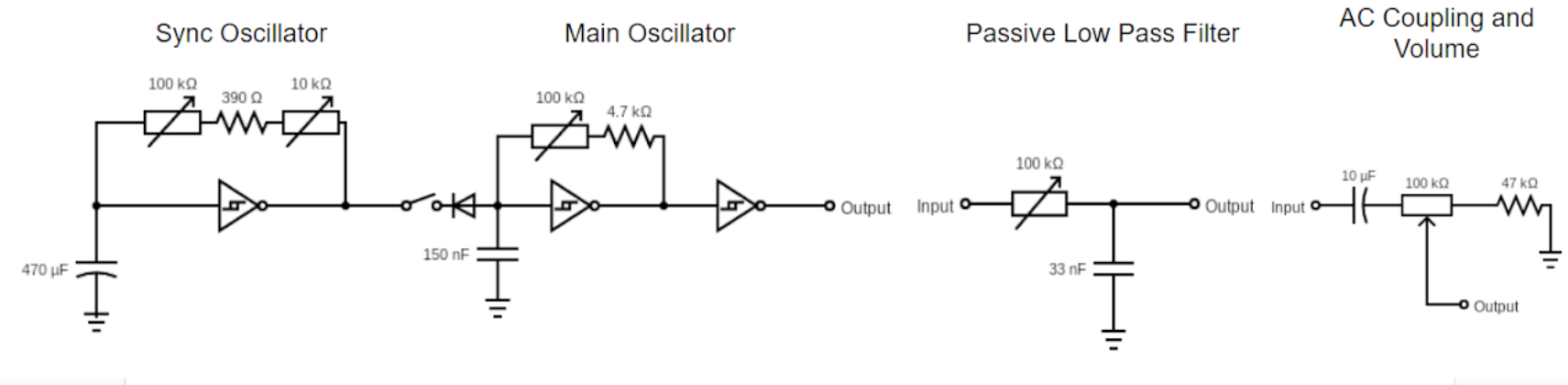

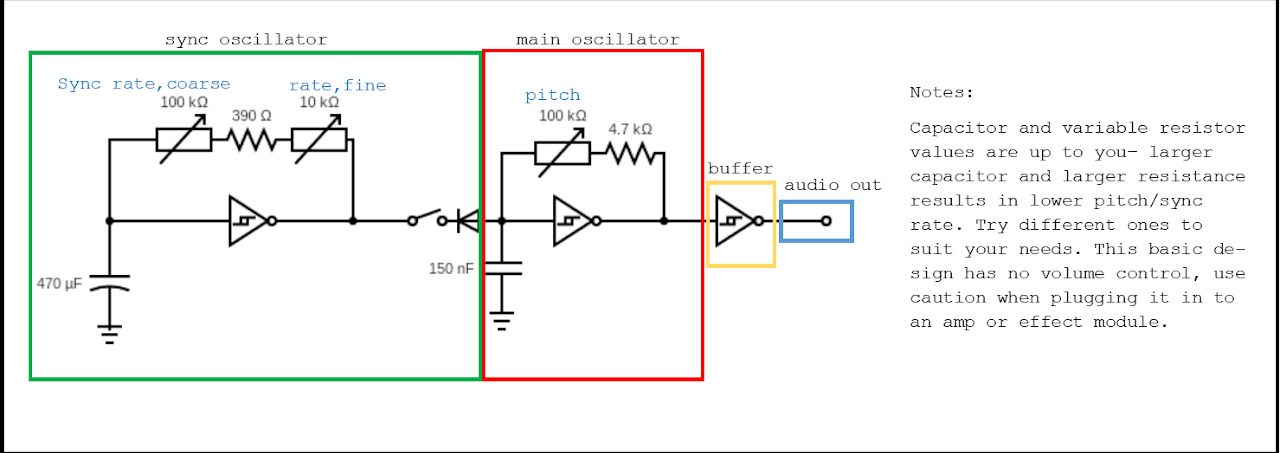

각 부분이 무엇인지 알 수 있도록 아래에 주석이 달린 도식이 있습니다.







볼륨을 조절하고 출력이 0~12V가 아닌 0을 중심으로 진동하도록 하려면 이 코드를 추가하세요.

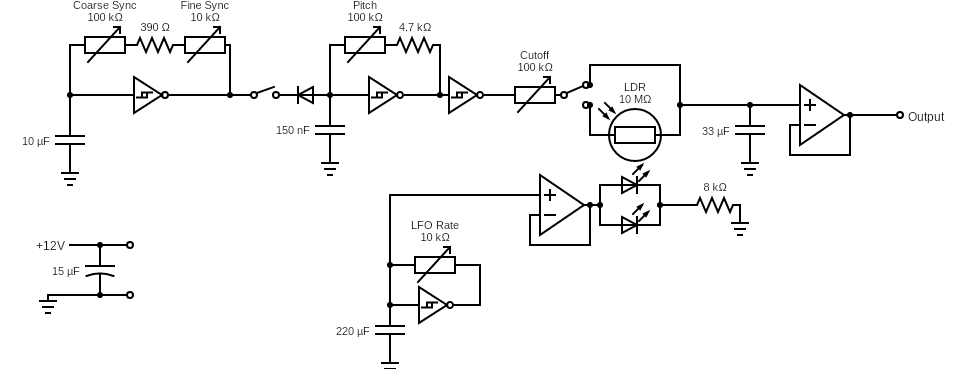

아래는 싱크 및 싱크 속도 LED 표시기가 있는 발진기의 전체 회로도입니다. 볼륨 조절 노브를 비롯한 모든 기능이 포함되어 있습니다. 맨 왼쪽에 있는 15uF 커패시터는 전원 공급을 안정화하여 훨씬 깨끗한 사운드를 제공합니다.







이 영상은 기능 개요와 회로도를 보여줍니다. 영상 후반부에는 신디사이저 연주 데모가 포함되어 있습니다.



이 영상은 회로 제작을 처음 시도하는 분들을 위해 좀 더 자세하게 설명되어 있습니다. 브레드보드 기본 사항, 간단한 연습 회로, ​​그리고 제작 과정을 단계별로 안내합니다.



수동형 저역 통과 필터는 음색 조정을 위한 미묘한 차이를 더해주며, 적용하기도 매우 쉽습니다.





패시브 로우패스 필터 회로와 기능 영상



바트롤 기반 LFO를 생성하여 패시브 로우 패스 필터를 변조하세요. 마치 세 번째 손이 생긴 것 같은 효과입니다!







Vactrol based LFO Low Pass Filter - DIY Synth 40106 Chip 유튜브 영상





듀얼 드론 라이트 테르민

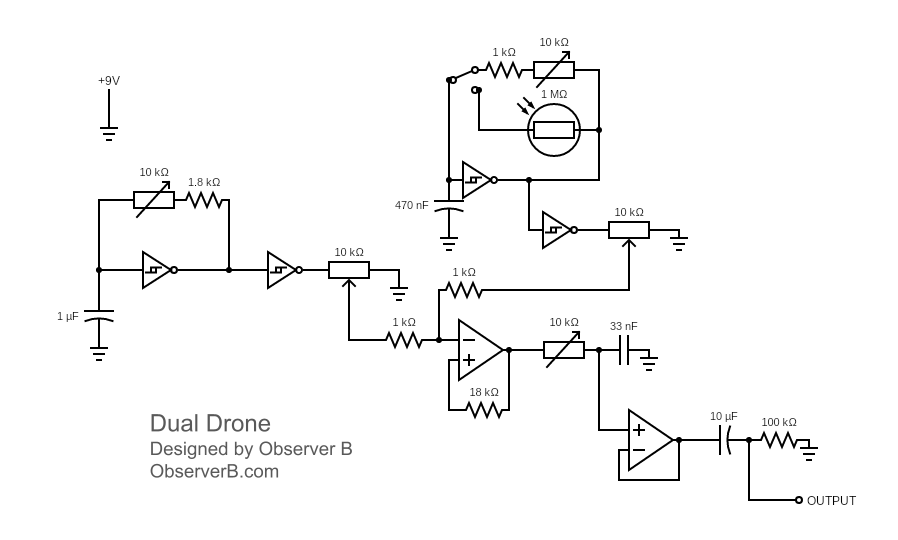

아래 회로도는 두 개의 발진기, 저역 통과 필터, 그리고 두 발진기의 소리를 합산하는 증폭기로 구성되어 있습니다. 광저항(LDR)은 빛 테레민처럼 작동하여 어떤 광원으로든 음높이를 조절할 수 있습니다. 전기 양초나 장난감 같은 독특한 광원을 사용해 보면 재미있는 소리를 만들어낼 수 있습니다.







Dual Drone Light Theremin - DIY Synth  유튜브 영상







확장 가능한 모듈 - 모든 프로젝트를 하나로

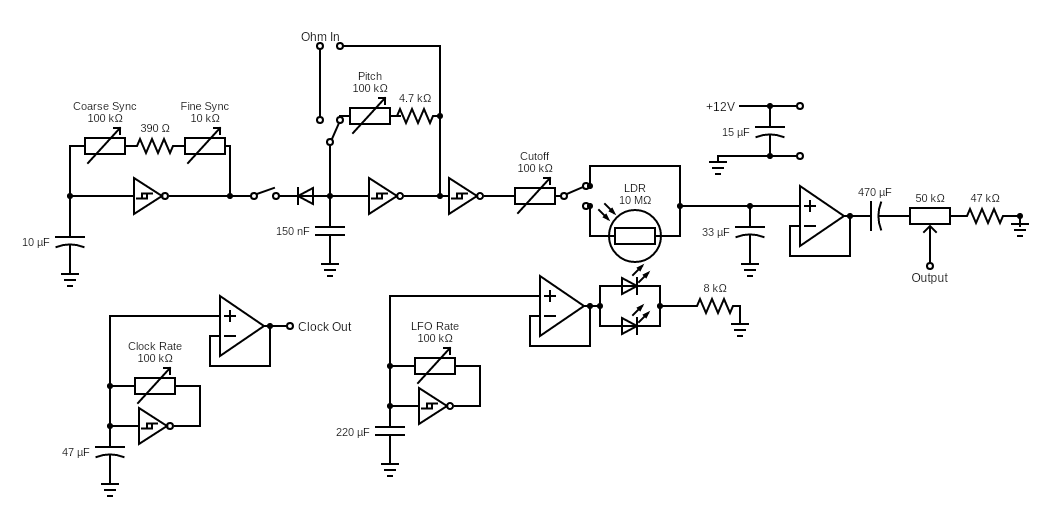

이 모듈에는 동기화, LFO가 포함된 저역 통과 필터, 클럭 출력 및 저항 입력이 포함되어 있습니다.



옴 입력 잭을 사용하면 상상할 수 있는 모든 저항을 사용할 수 있습니다. 바나나 플러그가 놀랍도록 잘 작동했습니다. 저는 8개의 다른 음으로 조율할 수 있는 키보드로 사용할 스타일로폰을 만들었습니다. VHS 테이프는 기본적인 피치 리본 스트립으로 사용할 수 있습니다.







DIY 40106 synth - 확장 가능한 DIY Synth & Stylophone 유튜브 영





이 프로젝트의 처음 소스 설명을 링크로 연결합니다. 감사합니다.
