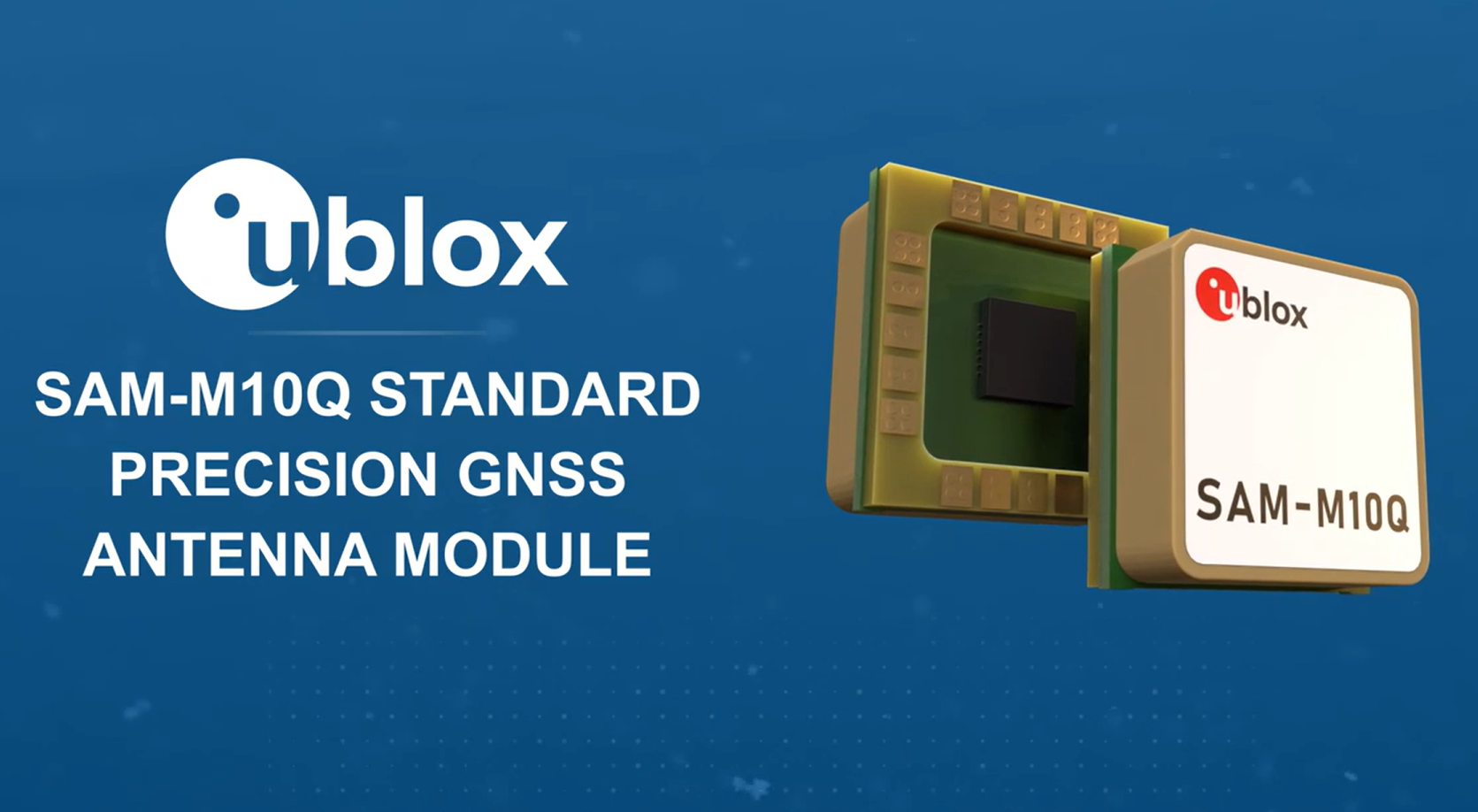

u-blox SAM-M10Q 표준 정밀 GNSS 안테나 모듈

u-blox SAM-M10Q 표준 정밀 GNSS 안테나 모듈은 초저전력 u-blox M10 GNSS 플랫폼을 기반으로 제작된 패치 안테나 모듈입니다.



이 플랫폼은 GPS, GLONASS, Galileo, BeiDou 등 4개의 GNSS 신호를 동시에 수신할 수 있으며, 모든 L1 GNSS 시스템에 대해 탁월한 감도와 빠른 신호 획득 속도를 제공합니다. 4개의 GNSS 신호를 동시에 수신하는 연속 추적 모드에서 37mW의 낮은 전력 소비량을 자랑하여, GNSS 성능 저하 없이 배터리 구동 장치의 전력 사용 시간을 크게 늘릴 수 있습니다.



SAM-M10Q 모듈에는 프런트엔드 SAW 필터와 LNA가 통합되어 있어, 예를 들어 인근에 셀룰러 모뎀이 있는 경우에도 대역 외 재밍에 대한 뛰어난 내성을 제공합니다. 또한 SAM-M10Q는 재밍 및 스푸핑 시도를 감지하여 호스트 시스템에 보고함으로써 시스템이 이에 대응할 수 있도록 합니다.



고이득 15.5mm 2 x 6.3mm 패치 안테나는 성능과 소형화 사이의 균형을 제공합니다. 무지향성 방사 패턴은 장치 설치의 유연성을 높여줍니다. 통합 안테나, 견고한 설계 및 간단한 인터페이스를 통해 사용자는 설계에 쉽게 통합할 수 있습니다.



SAM-M10Q는 표면 실장형 20핀 LGA 패키지로, 간편하고 자동화된 제조가 가능합니다. SAM-M10Q 표준 정밀 GNSS 안테나 모듈은 이전 SAMM8Q 모듈과 핀 호환이 가능하여, 고급 저전력 u-blox M10 GNSS 기술로 설계를 업그레이드할 때 시간과 비용을 절감할 수 있습니다.





특징

• 손쉬운 통합을 위한 초저전력 GNSS 안테나 모듈
• RF 전문가가 필요 없는 간단한 설계 방식
• GNSS 성능 저하 없이 38mW 미만의 전력 소비
• 고급 스푸핑 및 재밍 탐지
• 최대 위치 정보 확보를 위해 4개의 GNSS 신호를 동시에 수신합니다.
• 이전 SAM-M8Q와 핀 호환됩니다.
• 습도 민감도 레벨(MSL) 4
• 2015/863/EU RoHS-3 환경 등급

명세서



• 성능
  • u-blox M10 수신기
  • 시간 펄스 신호의 정확도
    • RMS의 경우 30ns
    • 99%에서 60ns
  • 시간 펄스 신호의 기본 주파수는 1PPS(0.25Hz~10MHz로 설정 가능)입니다.
  • 운영 한계
    • ≤4g 역학
    • 고도 80,000m
    • 500m/s 속도
  • 0.05m/s 속도 정확도
  • 0.3° 동적 방향 정확도
  • 다중 위성 GNSS 모드에서의 일반적인 성능
    • 최대 내비게이션 업데이트 속도는 5Hz 또는 10Hz입니다.
    • 1.5m 위치 정확도
    • -146dBm ~ -165dBm 감도
  • 단일 GNSS 모드에서의 일반적인 성능
    • 최대 내비게이션 업데이트 속도 18Hz
    • 위치 정확도 범위 1.5m ~ 4m
    • -134dBm ~ -165dBm 감도
• 지원되는 성계
  • GNSS 및 신호
    • L1C/A(1575.42MHz) 신호를 사용하는 GPS/QZSS
    • 갈릴레오 탐사선은 E1-B/C(1575.42MHz) 신호를 사용합니다.
    • L1OF(1602MHz + k*562.5kHz, k = –7,..., 5, 6) 신호를 사용하는 GLONASS
    • B1C(1575.42MHz) 신호를 사용하는 BeiDou
  • GNSS 지원 서비스
    • AssistNow™ Online은 GPS L1C/A, QZSS L1C/A, Galileo E1, GLONASS L1OF를 지원합니다.
    • AssistNow™ 오프라인은 GPS L1C/A 및 GLONASS L1OF를 지원합니다.
    • AssistNow™ Autonomous는 GPS L1C/A, QZSS L1C/A, Galileo E1, GLONASS L1OF를 지원합니다.
  • 증강 시스템
    • SBAS는 EGNOS, GAGAN, MSAS 및 WAAS를 지원합니다.
    • QZSS는 L1S(SLAS)를 지원합니다.
• 지원되는 프로토콜
  • UBX: 입출력, 바이너리 및 u-blox 고유 유형
  • NMEA 버전 2.1, 2.3, 4.0, 4.10 및 4.11(기본값): 입력/출력 및 ASCII 유형



• 펌웨어
  • CloudLocate GNSS는 에너지 제약이 있는 IoT 애플리케이션의 수명을 연장하며, 작은 페이로드 메시지를 지원합니다.
  • GNSS 보조
  • 하드웨어 백업 모드 및 소프트웨어 대기 모드
  • 켜짐/꺼짐 및 주기적 추적 절전 모드
  • Super-S는 소형 안테나를 사용하여 향상된 동적 위치 정확도를 제공합니다.
  • 실시간 위치 정확도 추정치와 95% 신뢰 수준을 기반으로 한 보호 수준
  • 갈릴레오 수색 및 구조(SAR) 응답 링크 메시지(RLM)는 갈릴레오 위성 신호를 통해 전송됩니다.
  • 자율 추적 기능을 이용한 데이터 일괄 처리(최대 10분, 1Hz)
  • 주행거리계는 다양한 사용자 프로필을 지원하며 이동 거리를 측정합니다.
• 보안
  • 전파 방해 방지: 무선 주파수 간섭 및 전파 방해 감지/보고
  • 스푸핑 방지: 스푸핑 탐지 및 보고
  • 구성 잠금: 수신기 구성은 명령어를 통해 잠글 수 있습니다.
  • 모든 메시지는 암호화 방식으로 서명됩니다.
  • 보안 부팅: 서명된 펌웨어 이미지만 실행됩니다.
• 전기 같은
  • 주 전원 전압 범위는 2.7V ~ 3.6V입니다.
  • 1.65V ~ 3.6V 백업 도메인 공급 전압 범위
  • 최대 소스/싱크 전류 ±10mA (디지털 핀)
  • 8kΩ ~ 40kΩ 디지털 I/O 풀업 저항
  • 21kΩ ~ 180kΩ 디지털 I/O 풀다운 저항
  • 하드웨어 백업 모드에서 총 전류는 32µA입니다.
  • 소프트웨어 대기 모드에서 총 전류는 46µA입니다.
  • -40°C ~ +85°C 온도 범위
  • 15.5mm 2 x 6.3mm, 20핀 LGA 패키지

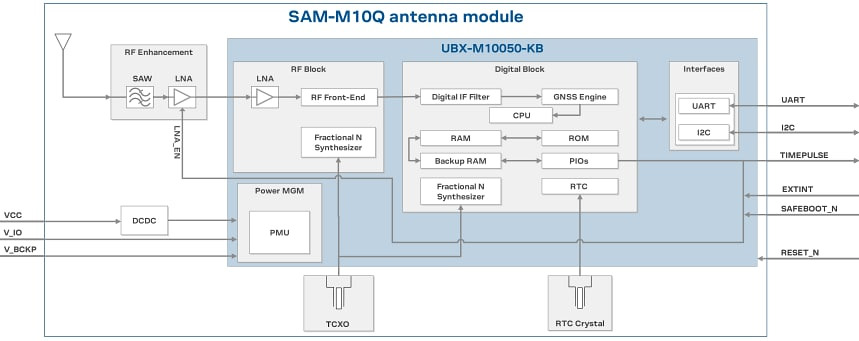

블럭 다이어그램
