ESP32 Qwiic Pro Mini ESP32 보드

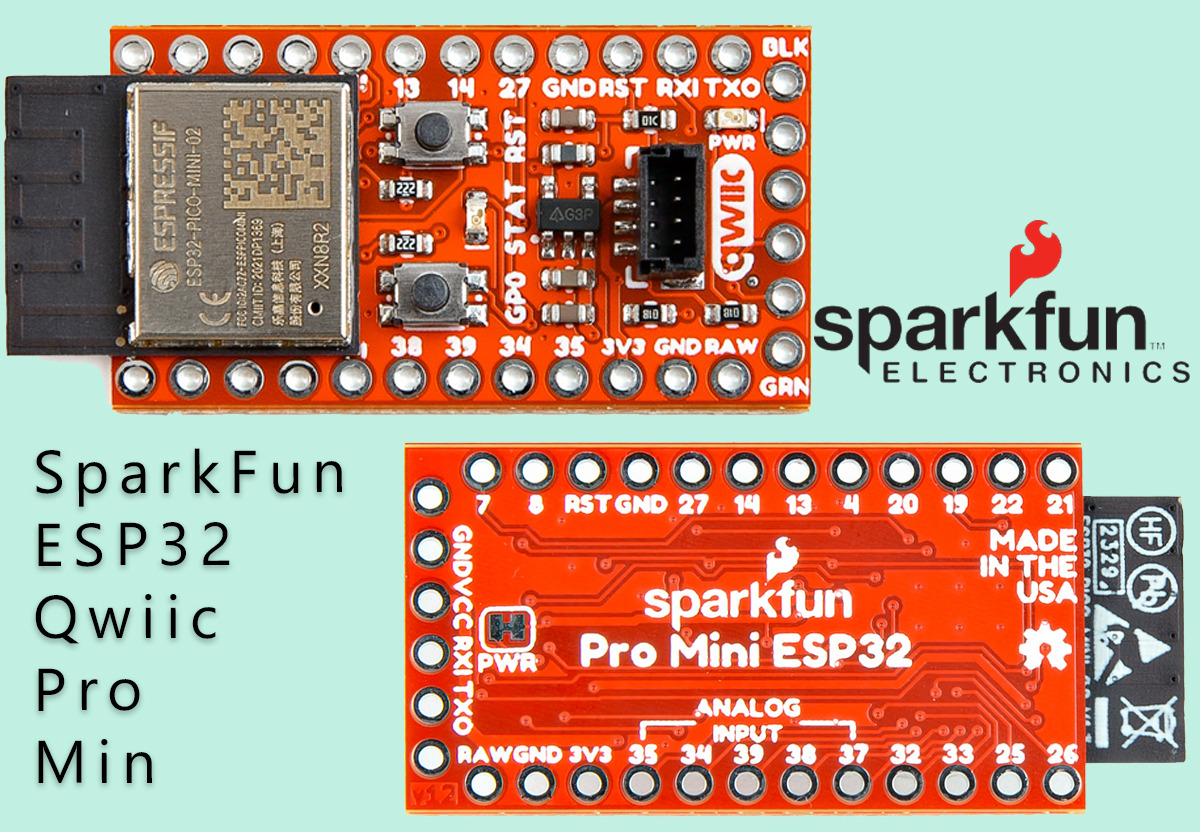

ESP32 Qwiic Pro Mini는 Arduino Pro Mini 크기의 ESP32 보드입니다.



SparkFun의 최신 개발 보드인 ESP32 Qwiic Pro Mini는 Espressif ESP32-PICO-MINI-02 마이크로컨트롤러를 컴팩트한 Arduino Pro Mini 크기에 담았습니다. 또한, 다양한 센서 및 주변 장치와의 손쉬운 연결을 위해 QWICC 커넥터가 내장되어 있습니다. SparkFun의 다른 개발 보드인 DataLogger IoT, Datalogger IoT – 9DoF, SparkFun Thing Plus Matter에 대한 자세한 내용은 이미 참고해 보시기 바랍니다.



다른 ESP32 보드와 마찬가지로, 이 제품 역시 32비트 듀얼 코어 프로세서, 520kB의 SRAM, 2MB의 PSRAM, 8MB의 플래시 메모리, 그리고 RTC에 16kB의 추가 SRAM을 탑재한 ESP32 마이크로컨트롤러를 사용합니다. 이 보드는 블루투스 4.2 및 BLE를 지원하며, ADC 및 DAC, 터치 감지, PWM, TWAI, 이더넷 MAC, UART, SPI, SDIO, I2C 및 I2S 인터페이스를 갖추고 있습니다.





스파크펀의 최신 개발 보드는 Espressif ESP32-PICO-MINI-02를 컴팩트한 Arduino Pro Mini 크기에 담았습니다. 또한 다양한 센서 및 주변 장치와의 손쉬운 연결을 위해 온보드 QWICC 커넥터를 제공합니다.



Hackster 기사에 따르면, 이 보드는 센서 보드 및 추가 장치에 무납땜 연결을 위한 Qwiic 커넥터를 90도 각도로 배치하여 컴팩트한 크기를 구현했습니다.



ESP32 Qwiic Pro Mini 기술 사양:



• CPU 및 온칩 메모리:
• Xtensa 듀얼 코어 32비트 LX6 마이크로프로세서, 최대 240MHz
• 448KB ROM, 520KB SRAM, RTC용 16KB SRAM
• 8MB SPI 플래시, 2MB PSRAM.
• Wi-Fi:
• 802.11b/g/n, 최대 150Mbps.
• A-MPDU 및 A-MSDU 집계, 0.4µs ​​가드 인터벌.
• 동작 채널 주파수: 2412 ~ 2484MHz.
• Bluetooth:
• Bluetooth V4.2 BR/EDR 및 LE.
• Class-1, Class-2, Class-3 송신기, AFH, CVSD, SBC.
• 주변 장치:
• UART, SPI, SDIO, I2C, LED PWM, 모터 PWM, I2S, IR.
• 펄스 카운터, GPIO, 정전식 터치 센서, ADC, DAC, TWAI®, 이더넷 MAC.
• 내장 부품:
• 40MHz 수정 발진기.
• ESP32-PICO-MINI-02: 온보드 PCB 안테나.
• 작동 조건:
• 전압: 3.0 ~ 3.6V
• 온도: -40 ~ 85°C
• 1개의 수직 Qwiic 커넥터



알려진 모든 기능에도 불구하고 이 보드에는 두 가지 주요 차이점이 있습니다. 첫째, 온보드 USB-UART 변환기가 없으므로 외부 FTDI 모듈이 필요합니다. 둘째, 센서 및 주변 장치 연결을 쉽게 할 수 있는 Qwiic 커넥터가 있습니다.

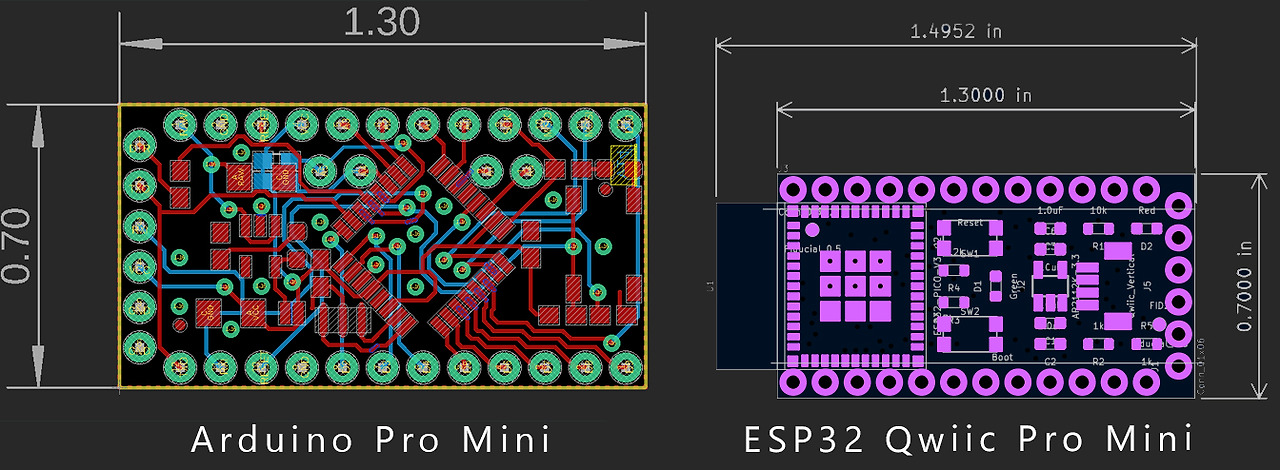

ESP32 Qwiic Pro Mini와 Arduino Pro Mini 크기 비교



다음으로 두 보드의 크기를 확인했습니다. 보드를 보니 특히 ESP32의 안테나 때문에 크기 차이가 상당할 것이라는 것을 알 수 있었습니다. 실제로 ESP32 Qwiic Pro Mini 보드는 ESP가 장착된 상태에서 Arduino Pro Mini보다 눈에 띄게 큽니다.

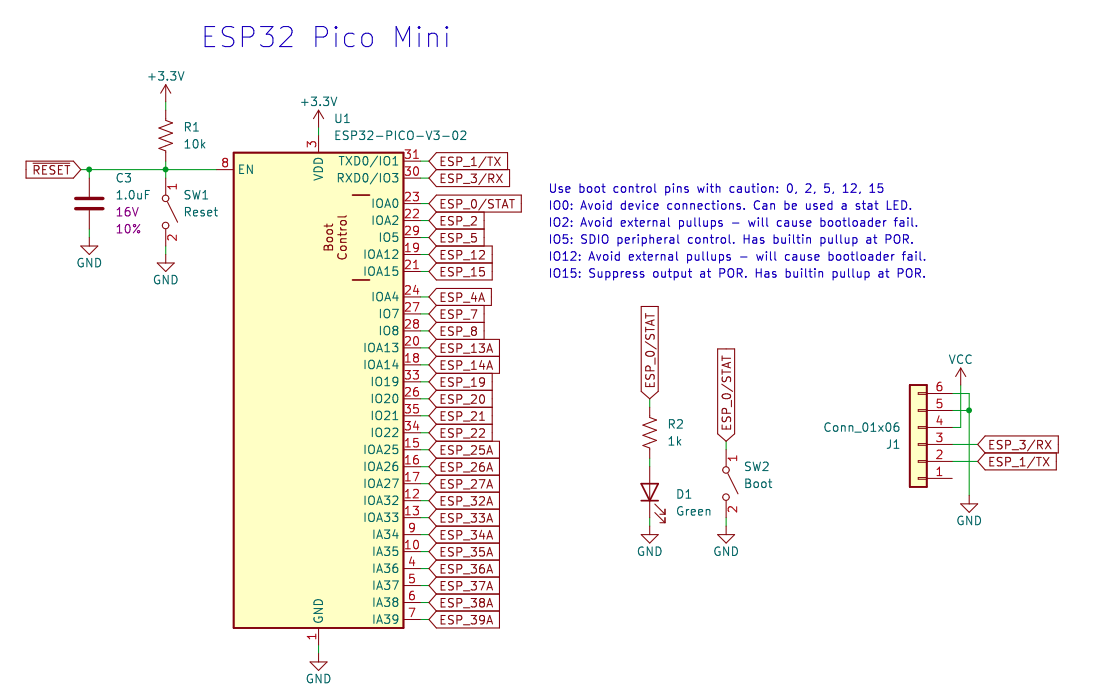

ESP32 Pico Mini의 KiCAD 회로도



다음으로 SparkFun에서 제공한 회로도를 살펴보겠습니다. 제가 이렇게 한 이유는 FTDI USB-UART 변환기를 사용해서 이 보드를 프로그래밍하려고 하면 엄청난 문제가 발생할 거라는 걸 알고 있었기 때문입니다. 그래서 이 문제를 해결할 수 있는 온보드 전압 레귤레이터와 로직 레벨 변환기가 있는지 확인해 보고 싶었습니다. 다행히 보드에는 AP2122K-3.3V 레귤레이터가 내장되어 있었습니다.



하지만 가장 놀랐던 점은 로직 레벨 변환기가 내장되어 있지 않다는 것이었습니다. 제 생각에는 이는 중대한 설계 결함입니다. ESP에 5V 로직 신호를 직접 인가해서는 안 됩니다. 프로그래밍 헤더가 ESP의 핀에 직접 연결되어 있기 때문입니다. 이 사소한 설계 결함을 제외하면, 전반적으로 이 개발 보드는 다양한 IoT 애플리케이션에 적합한 훌륭한 제품입니다. 또한 Qwiic 커넥터가 추가되어 기기 프로토타입을 빠르게 제작할 수 있다는 점도 큰 장점입니다.



이 보드는 9.95달러에 판매되며, 회로도, KiCAD 파일, 보드 크기, 연결 가이드, 데이터시트(ESP32-PICO-MINI-02), Qwiic 커넥터 정보 등 모든 설계 및 문서가 오픈 소스로 제공됩니다. 이 모든 자료는 SparkFun 스토어 페이지에서 확인할 수 있으며, SparkFun의 GitHub 저장소에서도 이용 가능합니다.



기사 원문은 이 링크를 따라가세요.
