ESP32 전용 I2C 스캐너– I2C 장치 주소 찾기

ESP32: I2C 스캐너(Arduino IDE) – I2C 장치 주소 찾기



이 문서는 Arduino IDE를 사용하여 프로그래밍된 ESP32에서 I2C 장치의 주소를 찾는 방법을 간단하게 보여주는 가이드입니다.





i2c 스캐너 대표 이미지를 지브리풍으로 그렸다





ESP32 - 기본 I2C 핀은 ESP32 개발 보드마다 다릅니다. 꼭 확인하세요. ESP32를 Arduino IDE와 함께 사용할 때 기본 I2C 핀은 다음과 같습니다.



GPIO 22 (SCL)

GPIO 21 (SDA)



다른 핀을 사용하도록 코드를 구성할 수도 있습니다.



I2C 스캐너 스케치 - 아두이노 IDE



특정 센서, 디스플레이 또는 기타 I2C 주변 장치의 I2C 주소를 찾으려면 해당 장치를 ESP32의 I2C 핀에 연결한 다음 제공된 I2C 스캐너 스케치를 실행하십시오.



다음 코드를 아두이노 IDE에 복사한 후 ESP32 보드에 업로드하세요.



#include <Wire.h>

void setup() {
  Wire.begin();			//Wire.begin(I2C_SDA, I2C_SCL);
  Serial.begin(115200);
  Serial.println("\nI2C Scanner");
}

void loop() {
  byte error, address;
  int nDevices;
  Serial.println("Scanning...");
  nDevices = 0;
  for(address = 1; address < 127; address++ ) {
    Wire.beginTransmission(address);
    error = Wire.endTransmission();
    if (error == 0) {
      Serial.print("I2C device found at address 0x");
      if (address<16) {
        Serial.print("0");
      }
      Serial.println(address,HEX);
      nDevices++;
    }
    else if (error==4) {
      Serial.print("Unknow error at address 0x");
      if (address<16) {
        Serial.print("0");
      }
      Serial.println(address,HEX);
    }
  }
  if (nDevices == 0) {
    Serial.println("No I2C devices found\n");
  }
  else {
    Serial.println("done\n");
  }
  delay(5000);
}



코드를 업로드한 후에는 I2C 주변 장치가 보드의 올바른 I2C 핀( SCL=GPIO22 , SDA=GPIO21 )에 제대로 연결되었는지 확인하십시오.



다른 핀을 사용하는 경우 코드에서 해당 핀을 조정해야 합니다. 아래 코드를 수정해야 합니다.



Wire.begin();



다음 줄에서 I2C_SDA는 SDA로 사용하는 GPIO 번호에 해당하고, I2C_SCL은 SCL로 사용하는 GPIO 번호에 해당합니다.



Wire.begin(I2C_SDA, I2C_SCL);



시리얼 모니터를 115200bps의 전송 속도로 엽니다. 아두이노 IDE 시리얼 모니터를 열고 전송 속도를 115200으로 설정하세요.



몇 초만 기다리면 주변 장치의 I2C 주소가 시리얼 모니터에 출력됩니다. 동일한 I2C 버스에 여러 장치가 연결되어 있는 경우 모든 장치의 주소가 표시됩니다.

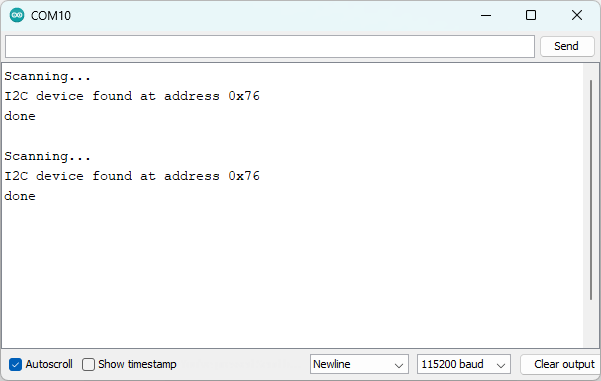

ESP32 I2C 스캐너, 아두이노 IDE 시리얼 모니터



마무리



이 가이드에서는 I2C 장치의 주소를 빠르게 찾는 방법을 배웠습니다. I2C 주변 장치를 ESP32 보드에 연결하고 제공된 I2C 스캐너 스케치를 업로드하기만 하면 됩니다.
