S35B 전압선택형 5V / 8V / 9V / 12V 1.5A 부스트모듈



S35B 전압선택형 5V / 8V / 9V / 12V 1.5A 부스트모듈

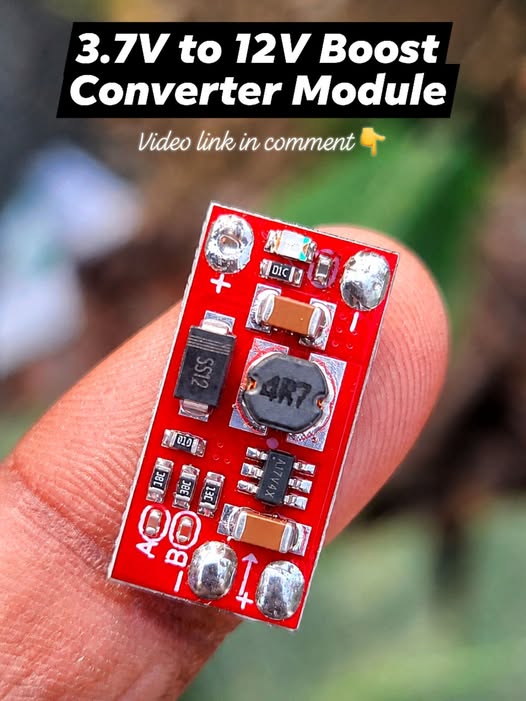

미니 DC-DC 부스트 스텝업 컨버터 보드 모듈, 3.7V ~ 12V 전압 조정기 PCB 보드 모듈, 리튬 배터리 부스트



제품 설명

출력 전압: 5V/8V/9V/12V로 조절 가능하며, 기본값은 12V입니다.
입력 전압 범위: 2.5V~5V, 입력 전압은 설정된 출력 전압보다 낮아야 합니다.
출력 용량: 3.7V 리튬 배터리를 입력으로 사용할 경우, 5V 입력 시 1A, 8V 입력 시 0.5A, 9V 입력 시 0.45A, 12V 입력 시 0.3A를 출력합니다.

5V 입력 사용 시: 8V 입력 시 0.7A, 9V 입력 시 0.7A, 12V 입력 시 0.5A를 출력합니다.
기본 출력 12V: LED 표시등은 약 1mA의 전류를 소모합니다.
참고: 표시등이 꺼지면 무부하 시 입력 전류가 1mA 미만입니다.

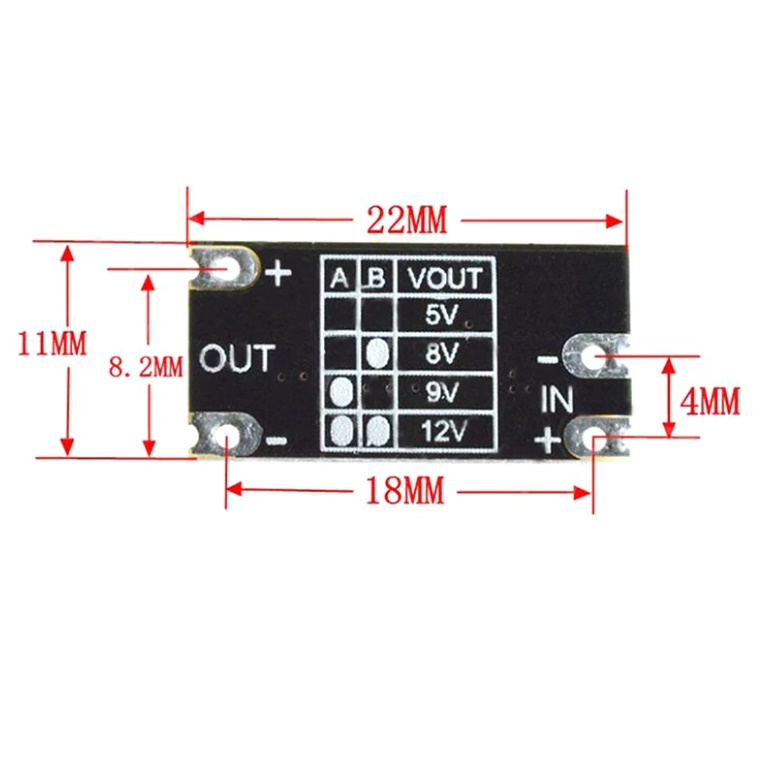

제품 크기: 22x10x3 mm / 0.9x0.4x0.1 인치

전압 조절:

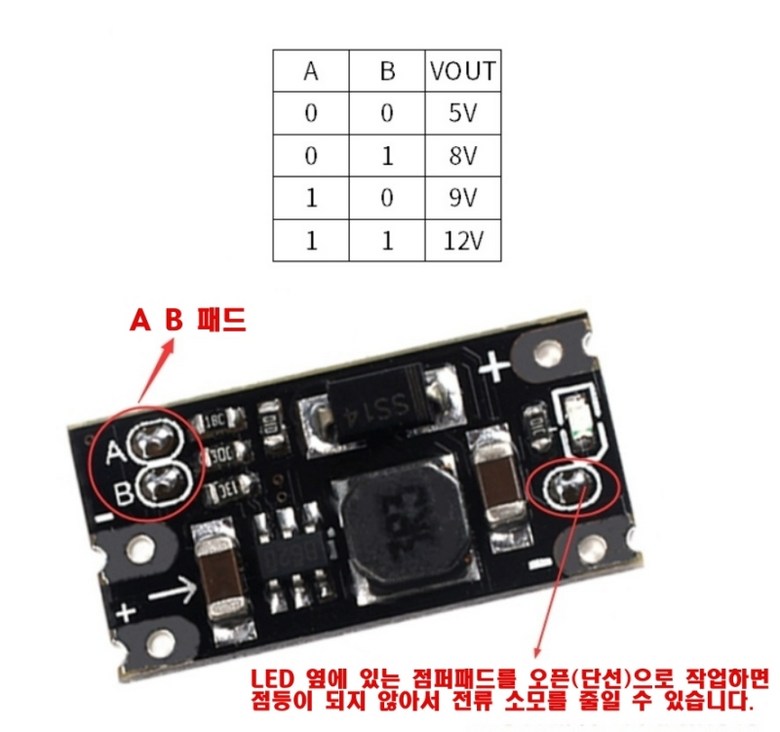

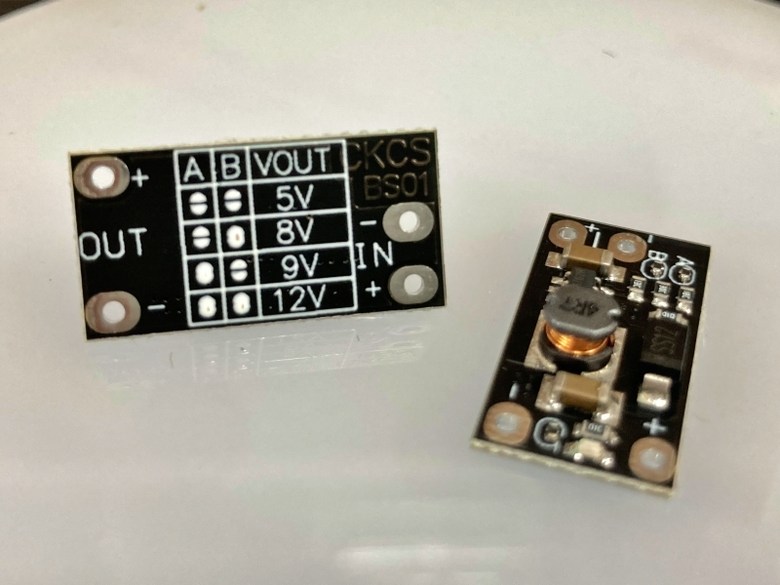

PCB 앞면에 A, B라고 표시된 문자가 있습니다. 해당 문자 옆의 슬라이더를 조절하여 출력 전압을 변경할 수 있습니다. 납땜 인두를 사용하는 경우, 표에서 0은 슬라이더가 분리된 상태, 1은 연결된 상태를 의미합니다.

LED 표시등 옆의 패드를 분리하면 표시등이 꺼집니다.

주의사항:
디스플레이 및 조명 효과에 따라 실제 제품 색상이 사진과 약간 다를 수 있습니다. 감사합니다! 수동 측정으로 인해 1~2cm의 오차가 있을 수 있습니다.

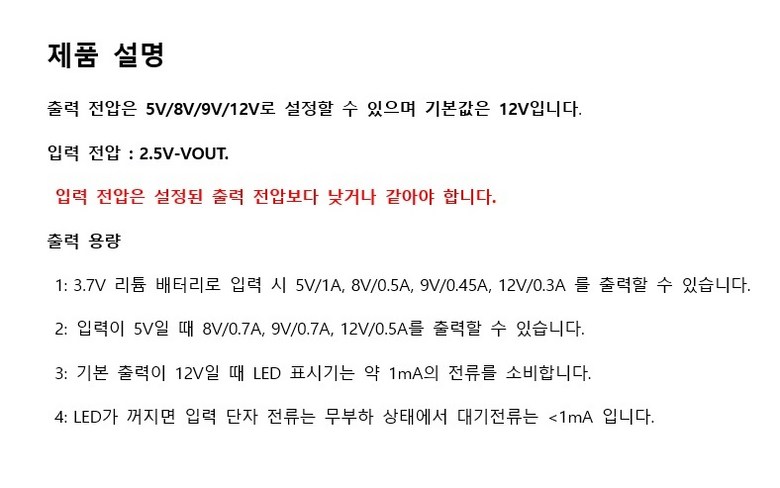

제품 설명:

출력 전압은 5V/8V/9V/12V로 설정 가능하며, 기본값은 12V입니다.
입력 전압 범위: 25V~5V OUT.
입력 전압은 설정된 출력 전압보다 낮아야 합니다.
출력 용량: 3.7V 리튬 배터리 입력 시,
5V 1A,
8V 0.5A, 9V 0.45A,
12V 0.3A 출력 가능.
5V 입력 시, 8V 0.7A, 9V 0.7A, 12V 0.5A 출력 가능.
기본 12V 출력 시, LED 표시등은 약 1mA의 전류를 소모합니다.
표시등이 꺼져 있을 경우, 무부하 상태에서 입력 전류는 1mA 미만입니다.

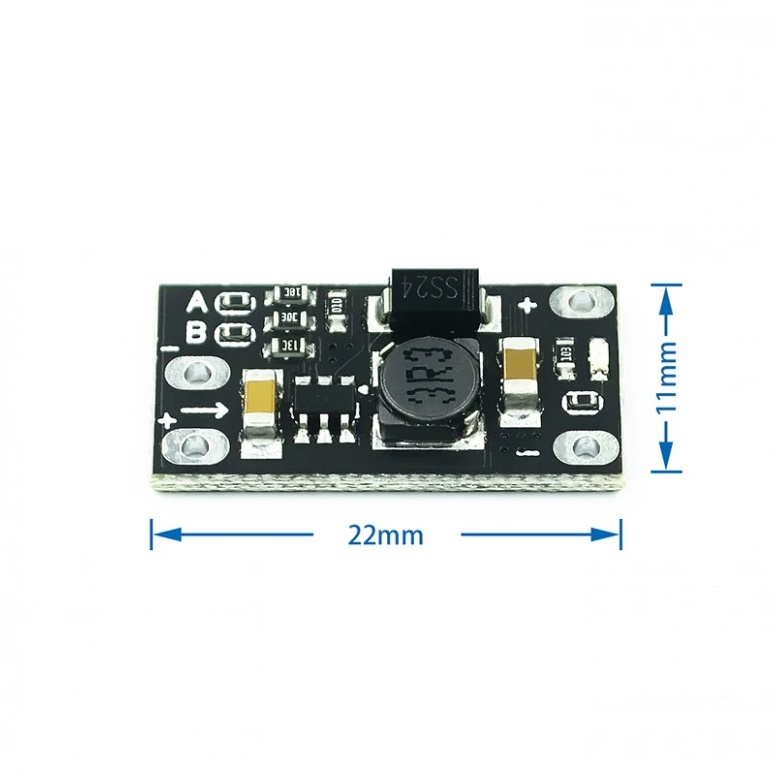

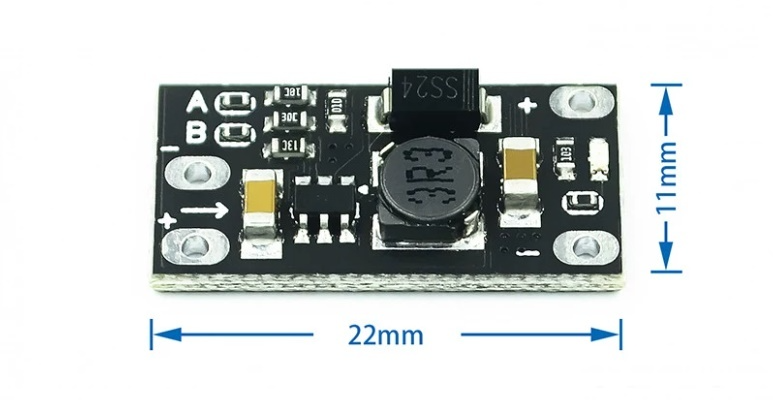

제품 크기: 22*11mm

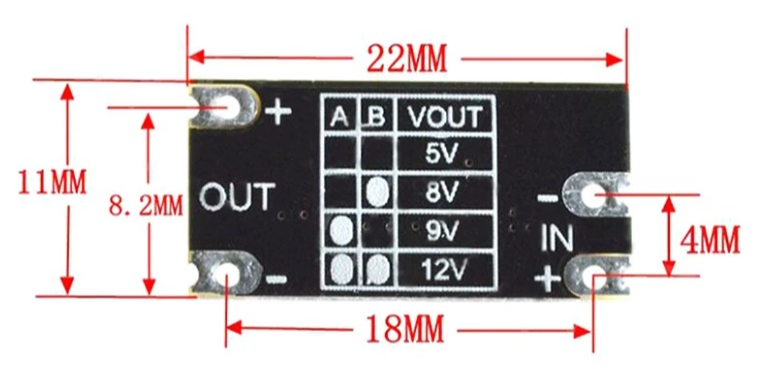

전압 설정:

PCB 전면에 A와 B라는 글자가 표시되어 있습니다. 납땜 인두를 사용하여 글자를 변경할 수 있습니다.
기호 옆의 패드를 켜거나 끄면 출력 전압을 변경할 수 있습니다. 아래 표에서 0은 납땜을 의미합니다.
디스크가 분리된 상태이고, 1은 납땜이 연결된 상태입니다.
LED 표시등 옆의 패드를 분리하면 표시등이 꺼집니다.
