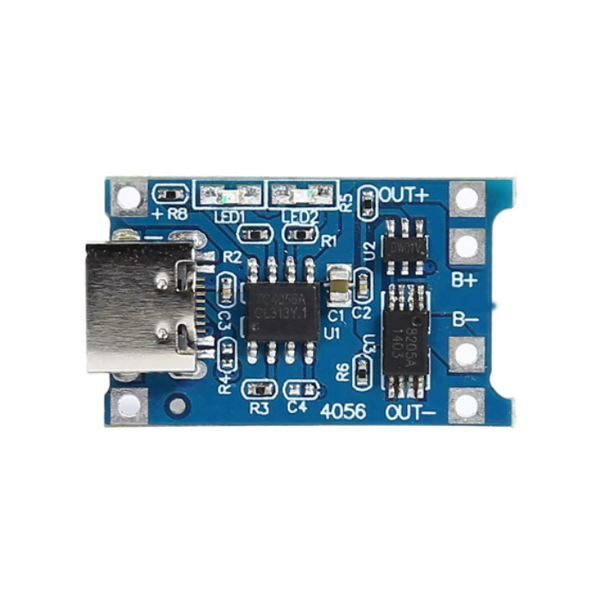

TP4056 리튬배터리 충전모듈 3.7V 1A 1S (USB-C Type)



이 제품은 USB C타입 전원으로 18650 리튬이온 배터리를 충전할 수 있는 모듈입니다. TP4056 칩이 사용된 모델로 리튬 이온 3.7V(1s) 충전 전용 모듈 이며, 과방전 및 과전류 보호 회로가 내장되어 있습니다. 충전을 위해 5V를 인가하면 보호회로가 작동되면서 충전이 시작됩니다. 최대 1A 출력이 가능하며, 그 이상으로는 충전 되지않습니다. 충전 표시등이 내장되어 있어 배터리의 충전 상태를 파악할 수 있으며, 4.2V에서 완충표시가 됩니다. (충 방전 모두 가능합니다.)



※ TP4056 충전 모듈 발열

• 본 제품은 선형(Linear) 방식의 리튬이온 배터리 충전 IC(TP4056)를 사용하고 있어,
• 최대 전류(1A)로 충전 시 칩셋 표면 온도가 체감상 매우 뜨겁게 느껴질 수 있습니다.
• 이는 칩 설계 특성에 따른 정상 동작 범위 내 발열이며,
• 사용 시 충분한 통풍을 확보하시고, 동작 중에는 칩셋을 직접 만지지 않도록 주의해 주세요.



데이터시트를 올려둔다.



TP4056.pdf

0.06MB

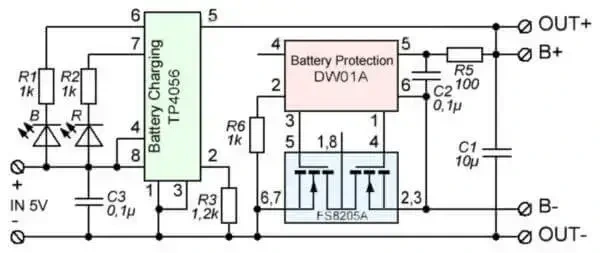

회로도 참고









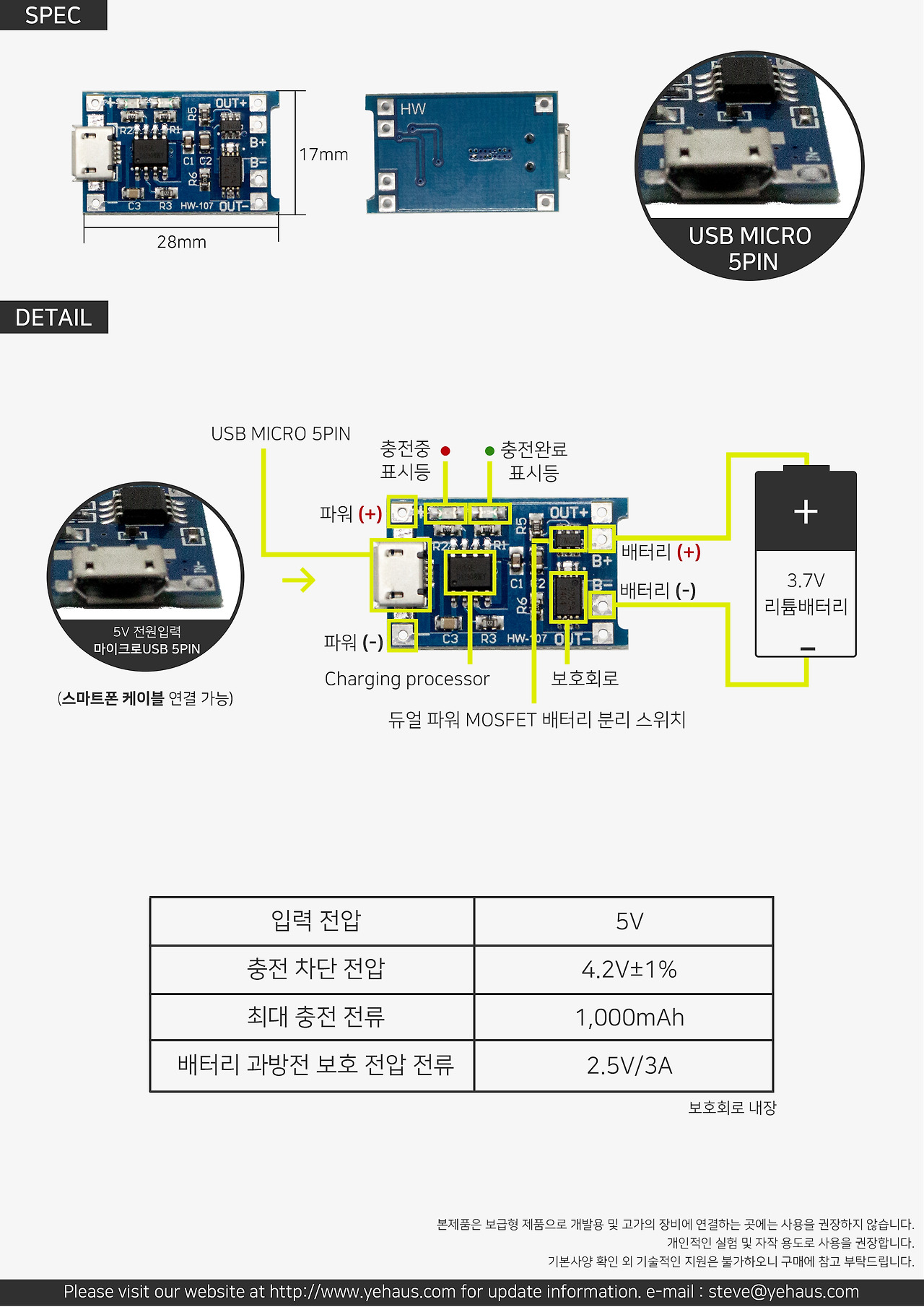

Spec



인터페이스		USB-C Type (외부 DC 5V)
입력 전압		4.35V ~ 6V (권장 전압 5V)
충전 차단 전압		4.2V +/- 1%
최대 충전 전류		1000mAh
배터리 과충전 보호 전압		4.28V
배터리 과충전 리프팅 전압		4V
배터리 방전 보호 전압		3V
배터리 방전 종단 전압		3.2V
배터리 과전류 보호 전류		3A
사이즈		27.5mm x 16.5mm
충전 표시등		RED(충전), BLUE(완충)

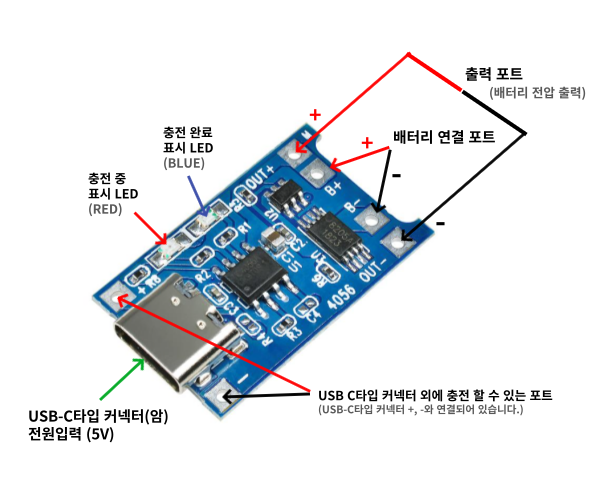

Port information





use example





부하장치와 연결된 출력 포트는 18650 배터리 1S 특성에 따라 3.7V~4.2V 정도가 출력 되며, 그 이상 또는 그 이하의 전압이 필요한 부하 장치를 사용할 경우 승압/강압형 컨버터가 별도로 필요합니다.

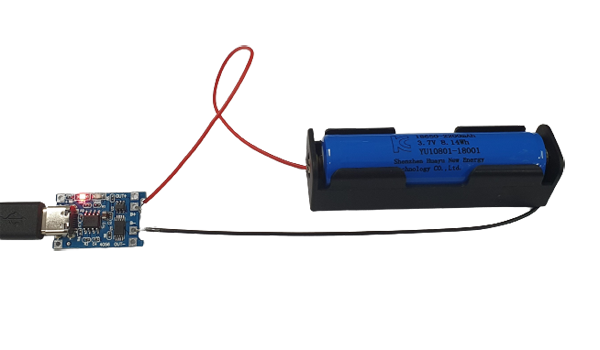

charging example





충전시 LED



완충시 LED



주의: 위 사진의 배터리 홀더와 배터리는 포함되지 않습니다.

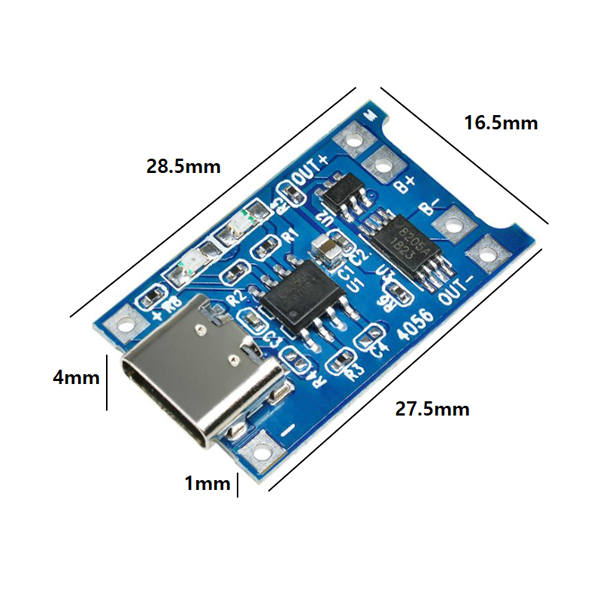

기구 사이즈
