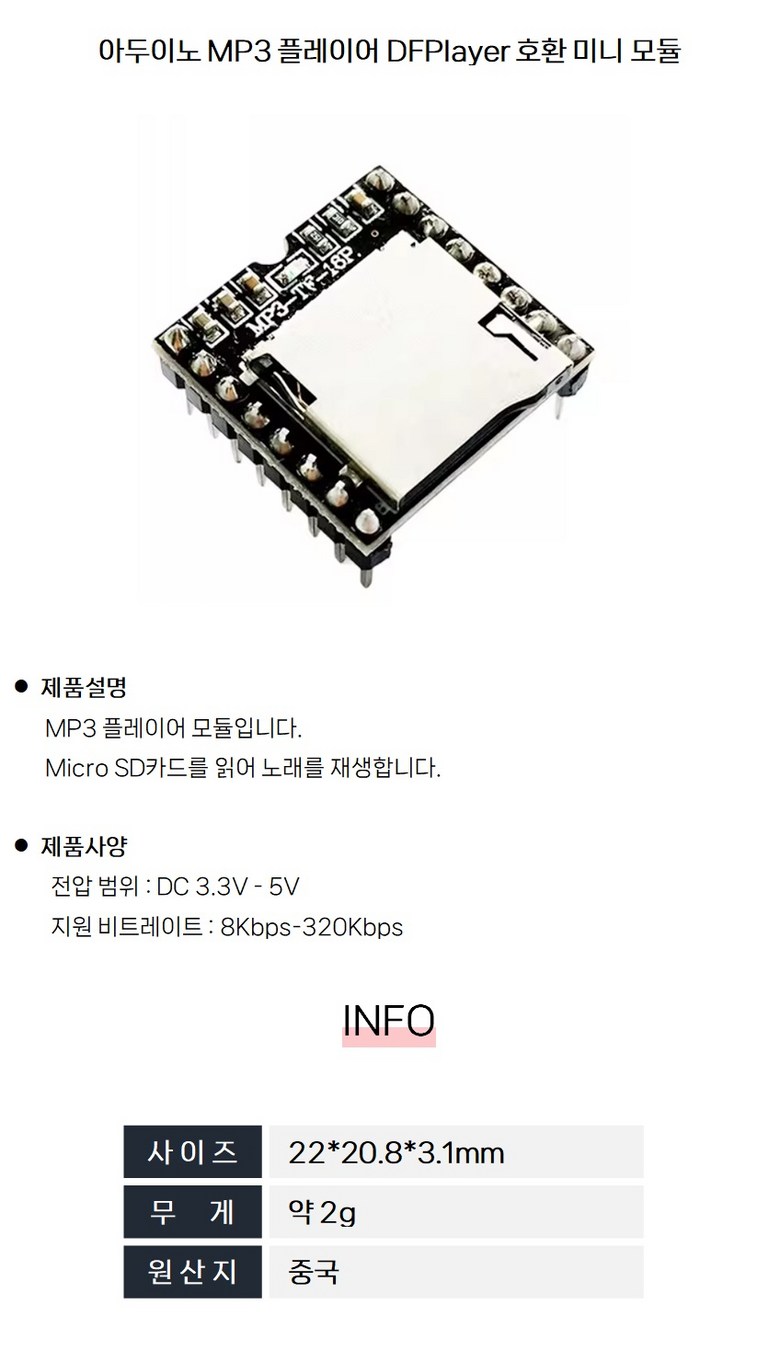

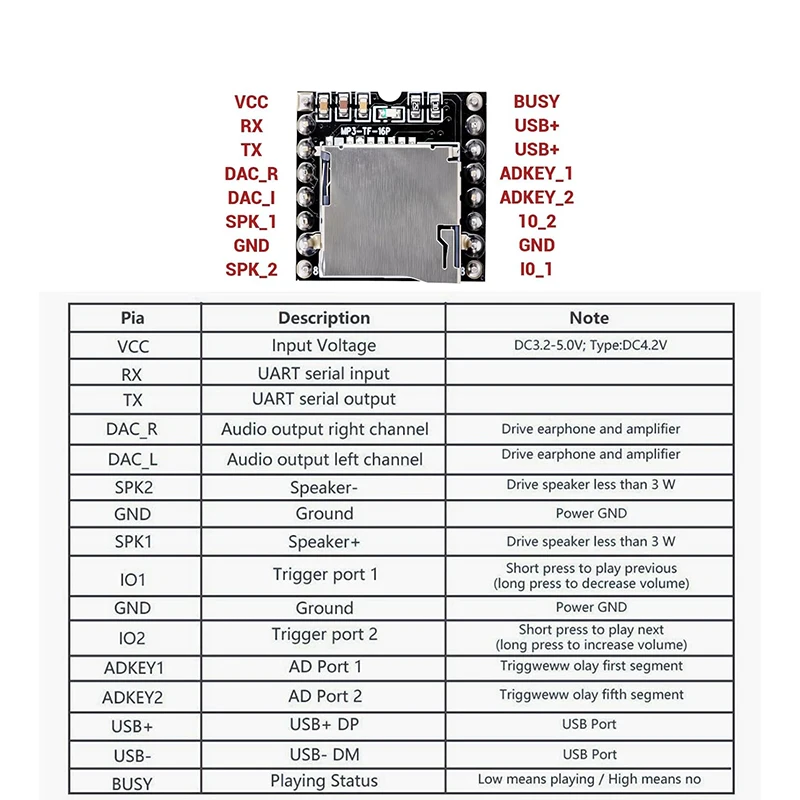

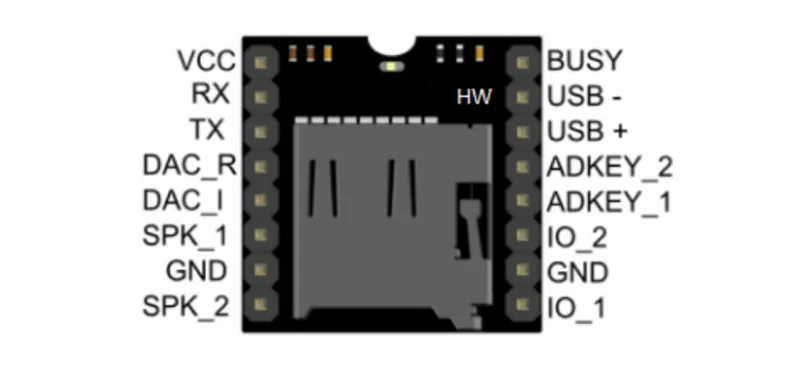

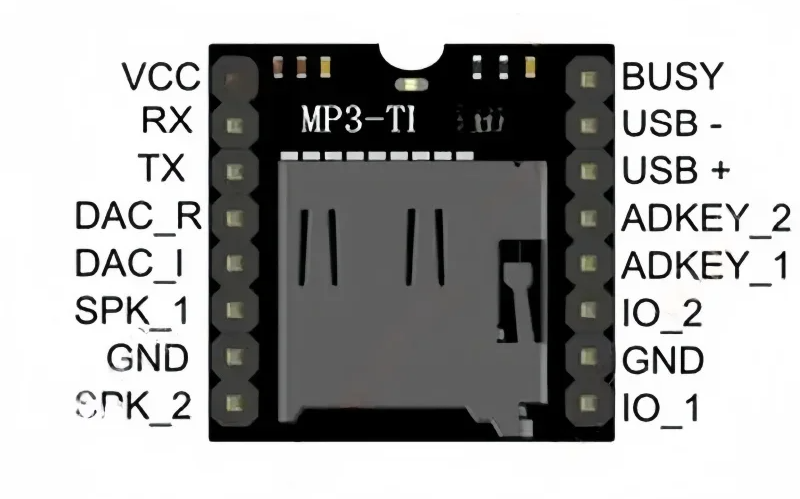

MP3 플레이어 DFPlayer 호환 미니 모듈 핀맵 매뉴얼

DFPlayer Mini MP3 모듈 키트 16P TF 카드 U 디스크 미니 MP3 DF 플레이어 오디오 음성 모듈 보드

MP3-TF-16P (아두이노 호환)



DFPlayer Mini MP3 Module Kit 16P TF Card U Disk Mini MP3 DF Player Audio Voice Module Board MP3-TF-16P for Arduino



제품 특징

1. 폭넓은 활용도: DIY 오디오, 스마트 기기, 음성 안내 등 다양한 임베디드 오디오 요구 사항을 충족합니다.
2. DFPlayer Mini | DFPlayer | 다중 소스 오디오 재생: TF 카드, USB U-Disk, MP3, WAV, WMA 형식을 지원하여 오디오 활용도를 높였습니다.
3. 다양한 제어 방식: UART 직렬 제어, IO 트리거 모드, AD 키 제어 등 다양한 프로젝트 통합 방식을 제공합니다.
4. 손쉬운 통합: 16핀 인터페이스와 3.3V/5V 마이크로컨트롤러와의 호환성으로 원활한 프로젝트 설정이 가능합니다.
5. 고품질 오디오 출력: 내장 MP3 디코더와 24비트 DAC 출력으로 깨끗하고 안정적인 음질을 제공합니다.



제품 소개:

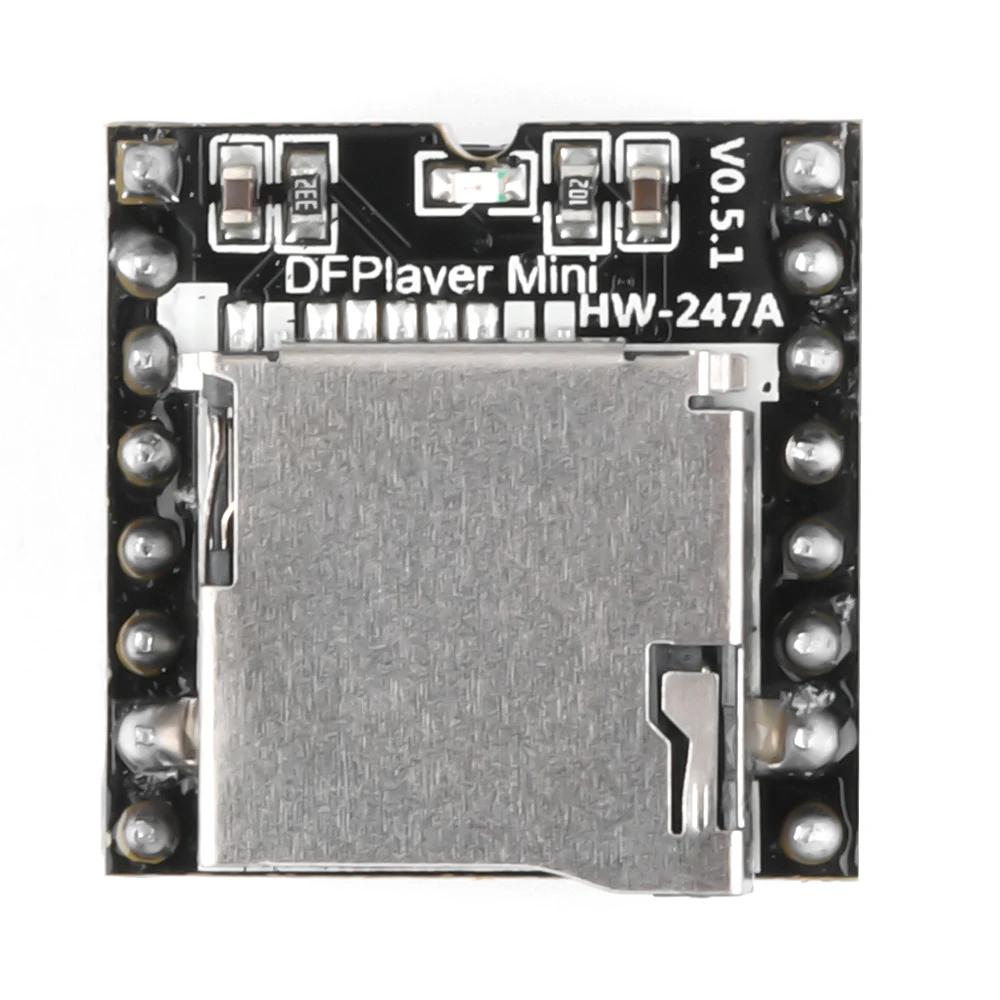

DFPlayer Mini는 스피커에 직접 연결할 수 있는 작고 경제적인 MP3 모듈입니다. 이 모듈은 배터리 전원, 스피커 및 버튼을 사용하여 별도로 사용하거나, 아두이노 또는 시리얼 포트가 있는 다른 마이크로컨트롤러의 시리얼 포트를 통해 제어할 수 있습니다.



모듈 자체에 MP3, WAV 및 WMA 하드웨어 디코딩 기능이 내장되어 있습니다. 소프트웨어는 TF 카드 드라이버를 지원하며 FAT16 및 FAT32 파일 시스템을 지원합니다. 지정된 음악 재생 및 재생 방법은 복잡한 저수준 작업 없이 간단한 시리얼 포트 명령으로 완료할 수 있습니다. 사용이 간편하고 안정적이며 신뢰할 수 있습니다.



기술 사양:



1. 지원 샘플링 속도(KHz): 8/11.025/12/16/22.05/24/32/44.4/48

2. 24비트 DAC 출력, 지원 다이내믹 레인지: 90dB, 지원 신호 대 잡음비: 85dB

3. FAT16 및 FAT32 파일 시스템 완벽 지원, 최대 32GB TF 카드, 32GB USB 드라이브 및 64MB NORFLASH 지원

4. 다양한 제어 모드 선택 가능: IO 제어 모드, 시리얼 포트 모드, AD 키 제어 모드

5. 라디오 언어 삽입 기능으로 현재 재생 중인 배경 음악을 일시 정지할 수 있습니다. 광고 재생 후 배경 음악 재생이 재개됩니다.

6. 폴더별 오디오 데이터 정렬, 최대 100개 폴더 지원, 폴더당 255개 트랙 할당

7. 30단계 볼륨 조절, 6단계 EQ 조절



제품 설명

DFPlayer 미니 MP3 플레이어 모듈 V3.0 16P TF 카드 U 디스크 미니 MP3 DF 플레이어 오디오 음성 모듈 보드



제품 특징:



MP3, WAV, WMA 디코딩 지원

FAT16 및 FAT32 파일 시스템 지원

최대 32GB microSD 카드 및 32GB USB 플래시 드라이브, 64MB NOR 플래시 지원

지원 샘플링 속도(kHz): 8/11.025/12/16/22.05/24/32/44.4/48

24비트 DAC 출력, 다이내믹 레인지 지원: 90dB, 신호 대 잡음비 지원: 85dB

다양한 제어 모드 선택 가능: IO 제어 모드, 시리얼 포트 모드, AD 키 제어 모드

전원 배터리 및 스피커와 함께 사용 가능

최대 100개 폴더 지원, 각 폴더당 255개 트랙 저장 가능

30단계 볼륨 조절, 6단계 EQ 조절



제어 사용법 링크

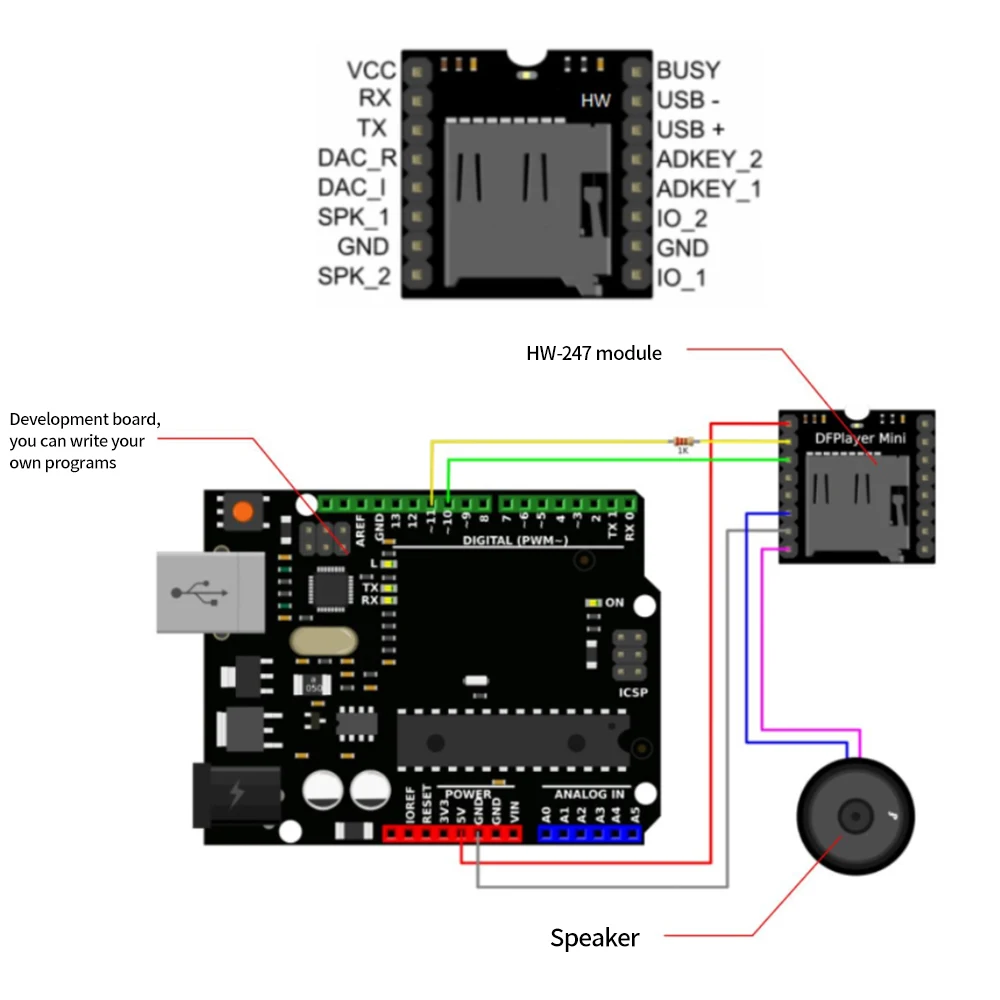

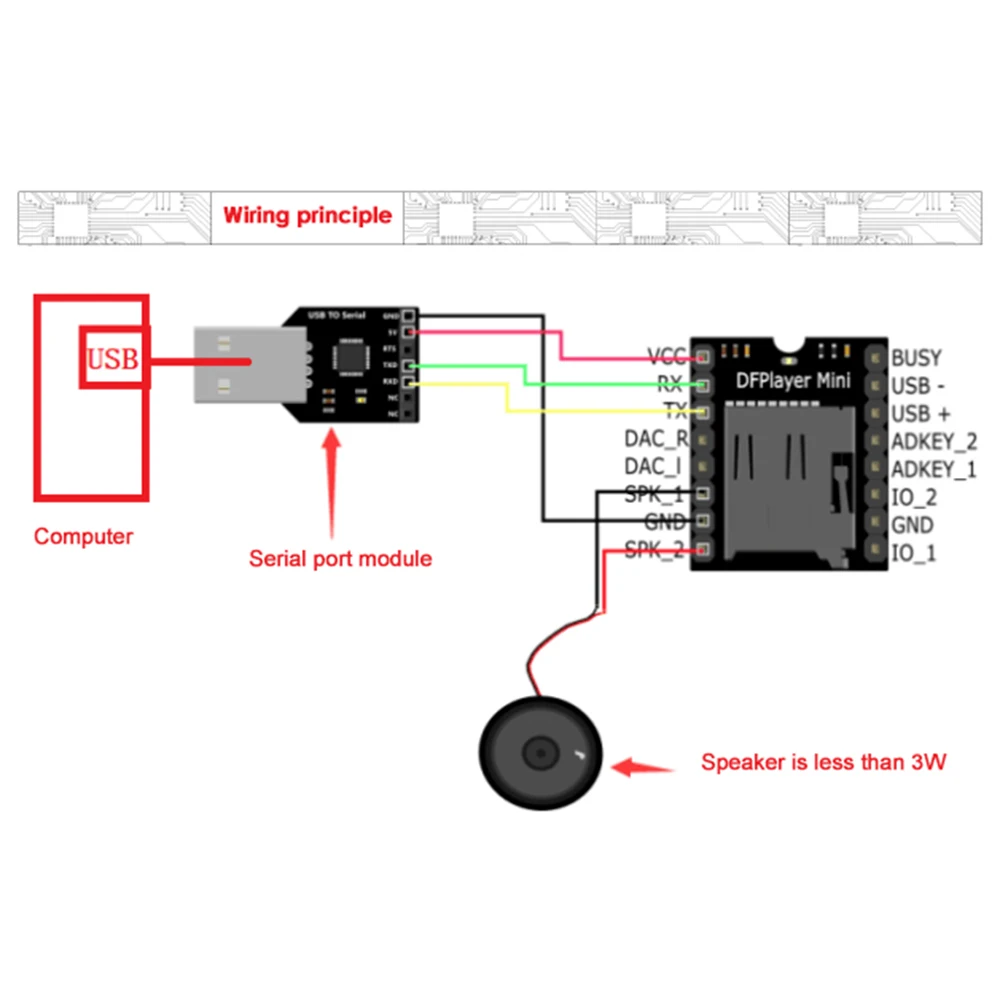

상세 연결 및 사용법 링크







🔵 주요 기능
🎵 1. 다양한 오디오 소스 재생
TF 카드(microSD) 지원
USB U-Disk 지원
MP3, WAV, WMA 형식 지원

⚡ 2. 다양한 제어 방식
UART 직렬 제어(Arduino, ESP32, STM32 등)
IO 트리거 모드
AD 키 제어(버튼, 키패드)

🔊 3. 고품질 오디오 출력
내장 MP3 디코더
24비트 DAC 출력 지원
깨끗하고 안정적인 음질

🔧 4. 간편한 통합
16핀 인터페이스
간단한 배선
3.3V/5V 마이크로컨트롤러와 호환

🧩 5. 폭넓은 활용 분야
음성 재생 시스템
DIY 오디오 플레이어
스마트 홈 기기
장난감 및 음향 효과
보안 경보 시스템
Arduino 학습 프로젝트

🔵 이 모듈을 선택하는 이유
DIY 전자 제품 분야에서 안정적이고 널리 사용됨
Arduino 초보자부터 고급 개발자까지 모두에게 적합
다양한 오디오 소스와 제어 방식을 지원
콤팩트하고 안정적이며 통합이 용이함
음성 안내 및 임베디드 오디오 시스템에 이상적



🔵 주의 사항

노이즈 발생을 방지하기 위해 안정적인 전원 공급 장치를 사용하십시오.

시리얼 제어를 사용할 경우 RX/TX 배선이 올바르게 연결되었는지 확인하십시오.

TF 카드는 FAT16/FAT32 형식으로 포맷해야 합니다.



1. 다양한 오디오 소스 재생: TF 카드, USB U-Disk, MP3, WAV, WMA 형식을 지원합니다.

2. 다양한 제어 방식: UART 직렬 제어, IO 트리거, AD 키 제어

3. 고품질 오디오 출력: 내장 MP3 디코더, 24비트 DAC 출력으로 선명한 사운드 제공

4. 간편한 통합: 16핀 인터페이스, 3.3V/5V 마이크로컨트롤러와의 간편한 배선

5. 폭넓은 활용: 음성 안내, DIY 오디오 플레이어, 스마트 홈 기기 등에 적합

6. 컴팩트하고 안정적인 설계: Arduino 및 마이크로컨트롤러 프로젝트에 최적화



**혁신적인 프로젝트를 위한 다재다능한 오디오 재생**



DFPlayer Mini MP3 Player Module V3.0은 다양한 오디오 관련 애플리케이션에 적합하도록 설계된 견고하고 컴팩트한 장치입니다. DIY 애호가든 숙련된 Arduino 사용자든, 이 모듈은 여러분의 프로젝트에 완벽한 선택이 될 것입니다. MP3, WAV, WMA 등 다양한 오디오 포맷을 지원하여 다양한 오디오 재생 요구 사항에 이상적입니다. TF 카드와 USB U-Disk를 모두 지원하므로 프로젝트에 쉽게 통합하여 안정적인 오디오 콘텐츠 소스를 제공할 수 있습니다.



**원활한 통합 및 제어**

모듈의 16핀 인터페이스와 간단한 배선으로 프로젝트에 손쉽게 통합할 수 있습니다. UART 직렬 제어를 포함한 다양한 제어 방식을 지원하여 Arduino, ESP32, STM32와 같은 마이크로컨트롤러와 쉽게 상호 작용할 수 있습니다. 또한 IO 트리거와 AD 키 제어를 모두 제공하여 외부 입력이나 버튼을 통해 오디오 재생을 트리거할 수 있습니다. 이러한 유연성 덕분에 DFPlayer Mini MP3 플레이어 모듈은 모든 임베디드 오디오 시스템에 다용도로 활용할 수 있는 구성 요소입니다.



**스마트 기기를 위한 고품질 사운드**

모듈에 내장된 MP3 디코더와 24비트 DAC 출력은 오디오 프로젝트에서 깨끗하고 안정적인 음질을 보장합니다. 단순한 재생을 넘어, DFPlayer Mini MP3 플레이어 모듈은 스마트 기기, 음성 안내 또는 기타 임베디드 오디오 시스템을 위한 탁월한 오디오 경험을 제공합니다. 안정적인 성능을 자랑하는 DFPlayer Mini MP3 플레이어 모듈은 고품질 사운드로 프로젝트를 향상시키고자 하는 오디오 애호가에게 믿을 수 있는 선택입니다.









제품 사양:

작동 전압: 3.3V~5V, 권장 5V, 최대 5.2V 이하

인터페이스: 핀 세트 인터페이스

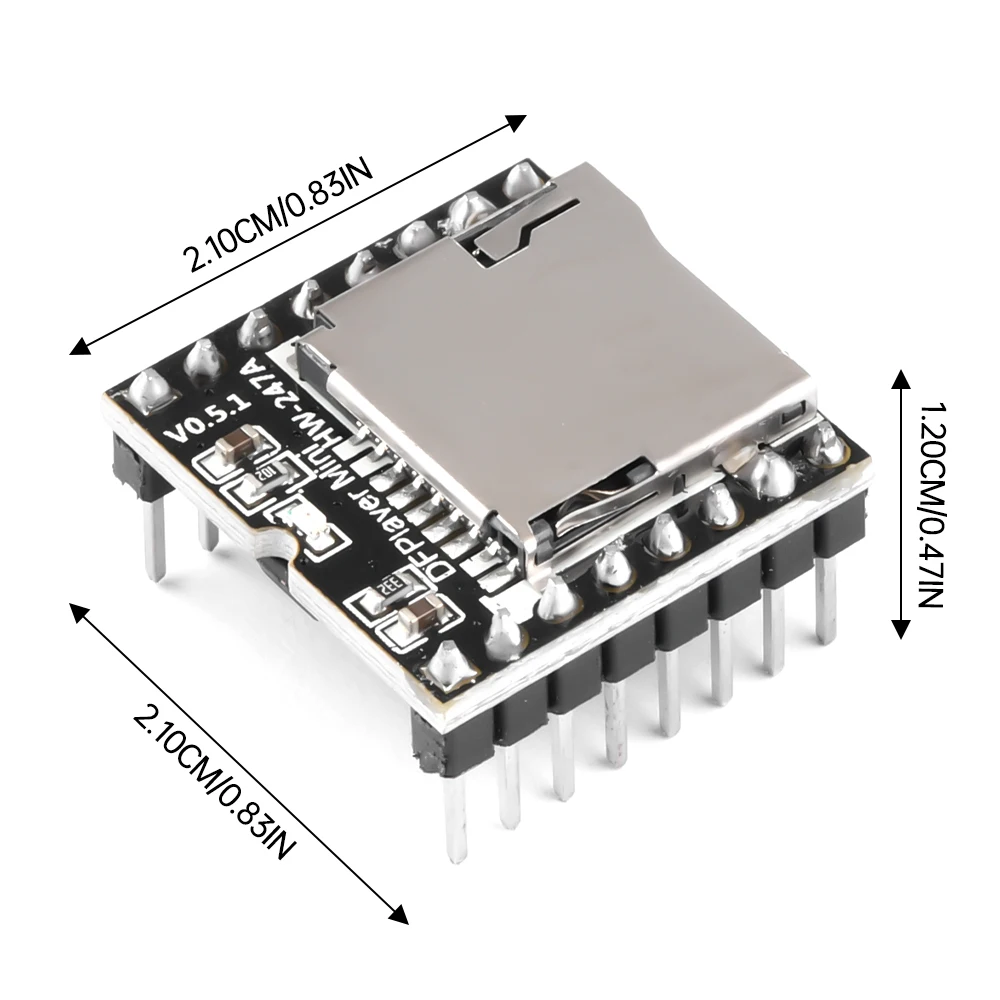

크기: 20.65mm x 20.45mm x 1.6mm 주의: 작동 전압: 3.3V~5V, 권장 5V, 최대 5.2V 이하

제품 적용 분야:

차량 내비게이션 음성 안내

고속도로 교통 검문, 톨게이트 음성 안내

기차역 및 버스 정류장 안전 점검 음성 안내

전력, 통신 및 금융 서비스 센터 음성 안내

차량 진출입로 확인 음성 안내

국경 검문소 음성 안내

다채널 음성 경보 또는 기기 작동 안내

전기 관광 차량 안전 주행 음성 안내

기계 및 전기 장비 고장 자동 경보

소방 음성 경보

자동 방송 장비, 예약 방송
