위성 및 무선 통신 기기에 사용되는 5cm 길이의 U.FL(IPEX) 케이블

위성 및 무선 통신 기기에 사용되는 5cm 길이의 U.FL(IPEX) to SMA 피그테일/연장 케이블에 대한 정보입니다. 주로 초소형 기기(드론, GPS 모듈, Wi-Fi 모듈)에서 외부 안테나를 연결할 때 사용됩니다. [1, 2]

주요 제품 특징 및 구매 정보

• 길이: 5cm (50mm)
• 커넥터 타입: 한쪽은 U.FL (I-PEX MHF), 다른 한쪽은 SMA Female (암) 또는 RP-SMA Female
• 케이블 종류: 1.13mm 또는 0.81mm 초미세 동축 케이블
• 임피던스: 50 Ohm
• 용도: GPS 수신기, 드론 영상 송신기(VTX), 위성 통신 기기, 무선 랜(LAN) 시스템 [1, 2, 3, 4, 5, 6]

구매 가능한 곳 (검색 결과 기반)

• AliExpress (알리익스프레스): 5CM U.FL to RP-SMA Pigtail Cable 검색 시 다양한 판매자 존재
• Elecbee (엘렉비): U.FL.ipx 1.13 케이블(SMA 암 패널 마운트 포함)
• 알씨뱅크 (RCBank): U.FL → SMA (Hole) PIGTAIL 안테나 변환케이블 5cm
• 국내 부품 사이트: 가치창조기술(vctec), 엘레파츠 등에서 유사한 제품군 판매 [1, 2, 3, 4, 5, 6]

주의사항

• SMA와 RP-SMA(Reverse Polarity)는 핀 위치가 다르므로, 연결할 안테나의 커넥터 타입을 반드시 확인 후 구매해야 합니다.
• 케이블이 매우 얇으므로(1.13mm) 무리한 힘을 가하면 단선될 위험이 있습니다. [1, 2, 3]

가장 빠르게 구매하려면 알리익스프레스나 국내 RC 관련 전문 쇼핑몰(알씨뱅크 등)을 이용하는 것이 좋습니다.





📌 주요 규격 및 추천 제품

U.FL 케이블은 주로 외부 안테나를 연결할 수 있는 SMA 커넥터 변환용(피그테일)이나 U.FL 간의 연결용으로 나뉩니다. 5cm 사양의 주요 유통 제품은 다음과 같습니다. [1, 2, 3]

1. U.FL(IPEX) to SMA 변환 케이블 (피그테일) [1]

보드 내부의 U.FL 단자를 외부 안테나 연결용 SMA 단자로 빼주는 표준 규격입니다. [1]

• [G마켓] SMA 커넥터 케이블 암-uFL 5cm (4개 세트): 5cm 길이의 RG178 동축 케이블을 사용하여 내구성이 좋으며, 4개 세트로 구성된 링크입니다.
• [AliExpress] U.FL - RP-SMA/SMA 암수 안테나 피그테일 케이블: 색상(옵션) 선택 시 5CM SMA FEMALE 또는 5CM RP SMA FEMALE 규격을 선택하여 저렴하게 구매할 수 있습니다. [1, 2, 3, 4, 5]

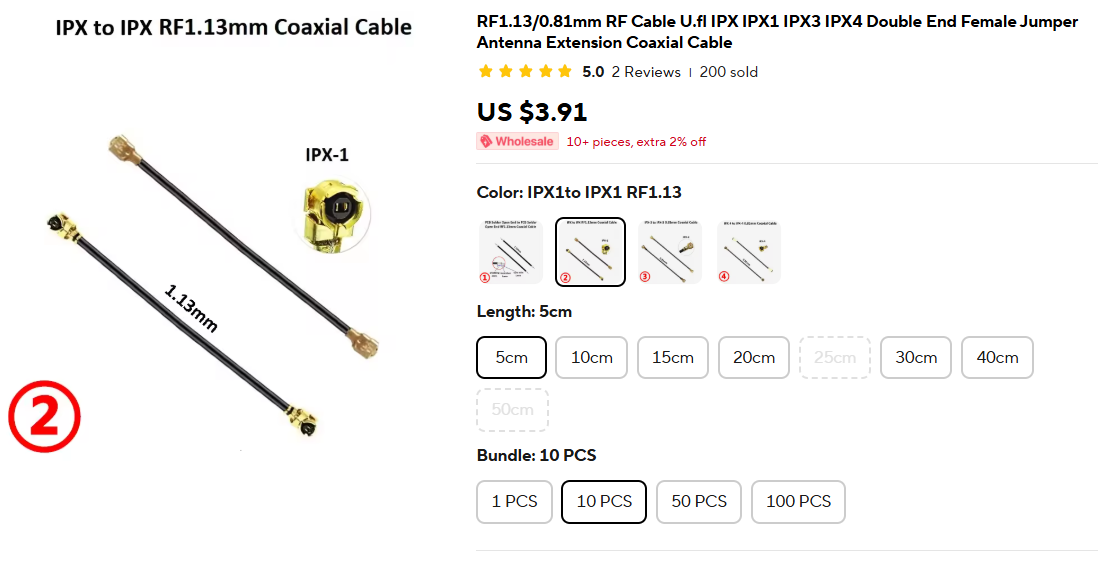

2. U.FL to U.FL 양단 케이블

통신 보드와 위성 패치 안테나 모듈을 다이렉트로 정밀 연결할 때 사용합니다.

• [AliExpress] BEVOTOP U.fl IPX-1 암 to IPX-4 MHF4 암 잭 5cm: 위성 및 LTE 모듈에 흔히 쓰이는 1세대(U.FL)와 초소형 4세대(MHF4) 간의 변환 5cm 케이블 묶음 상품입니다.
• [Mouser] Siretta ASMG005G113S11 (uFL to uFL 50mm): 산업 및 계측용 고신뢰성 RF 케이블 어셈블리로, 오차 없이 정밀한 50mm 레이아웃이 필요할 때 적합합니다. [1, 2, 3]

---

⚠️ 구매 전 필수 체크리스트

1. 커넥터 세대 확인 (MHF1 vs MHF4)
   • 일반적인 U.FL(IPEX 1세대)은 직경 약 3mm입니다.
   • 최근 위성/최신 5G 모듈에 쓰이는 MHF4(IPEX 4세대)는 직경 약 2mm로 훨씬 작으므로 보드 단자 크기를 반드시 대조해야 합니다.
2. SMA 단자의 핀 유무 (SMA vs RP-SMA)
   • 위성/GPS 안테나는 주로 SMA타입(가운데 핀이 있음)을 사용하며, 일반 Wi-Fi 안테나는 RP-SMA타입(가운데 구멍이 있음)을 사용하는 경우가 많으므로 외부 연결부 규격을 매칭해야 합니다.
3. 선 두께(동축 케이블 규격)
   • 좁은 틈새에 유연하게 꺾어야 한다면 두께가 얇은 RG1.13 선을, 신호 손실과 내구성이 중요하다면 약간 더 두꺼운 RG178 선을 추천합니다. [1, 2, 4, 5]

---

원하시는 제품을 더 정확히 찾아드리기 위해, 현재 연결하려는 위성 모듈의 모델명이나 반대쪽 커넥터 모양(SMA 핀 유무 등)을 알려주시면 호환 가능한 링크를 바로 좁혀드리겠습니다.





IPEX 1세대(U.FL) 커넥터는 위성 통신 장비 내부(RF 모듈과 안테나 간) 연결용으로 가장 널리 쓰이는 표준 규격 중 하나입니다.

초소형 위성(CubeSat)이나 GPS, 이리듐(Iridium) 위성 수신기 보드에서 흔히 발견되지만, 고유의 한계가 명확하므로 설계 시 아래 장단점을 반드시 고려해야 합니다.

---

⚡ IPEX 1세대 케이블의 장단점

👍 장점

• 극도의 경량화 및 소형화: 위성 장비에서 가장 중요한 무게와 부피를 획기적으로 줄여줍니다.
• 충분한 주파수 대역: 일반적으로 최대 6GHz까지 지원하여, L-밴드(1~2GHz)나 S-밴드(2~4GHz)를 주로 쓰는 GPS, 위성 IoT(이리듐, 글로벌스타) 통신에 기술적으로 완벽히 대응합니다.
• 기성품 매칭 용이: 시중에 5cm 등 단거리 변환 케이블(IPEX to SMA)이 가장 흔해 부품 수급이 매우 쉽습니다.

👎 치명적인 단점 및 한계

• 매우 취약한 내구성 (착탈 횟수 제한): IPEX 1세대의 공식 보증 결합 횟수는 약 30회 내외입니다. 몇 번 끼웠다 빼면 고정력이 약해져 신호가 끊깁니다.
• 진동 및 충격에 취약: 발사 시 극심한 진동을 겪는 위성 환경 특성상, 락킹(Locking) 장치가 없는 IPEX는 플러그가 빠질 위험이 큽니다.
• 높은 신호 손실 (허용 전력 한계): 케이블이 얇아(주로 1.13mm) 수 미터 이상 길어지면 신호 감쇄가 심해집니다. 출력(전력)이 높은 송신용 장비에는 적합하지 않습니다.

---

🛠️ 위성 통신 설계 시 보완 및 대체 가이드

위성 통신 환경에서 IPEX 1세대를 안전하게 사용하려면 다음 조치가 필수적입니다.

1. 실리콘/에폭시 고정 (필수): 보드에 케이블을 체결한 후, 진동에 이탈하지 않도록 RF용 비전도성 실리콘이나 캡톤 테이프로 커넥터 연결부를 반드시 고정해야 합니다.
2. 짧은 거리(피그테일)로만 제한: IPEX 케이블은 보드 내부에서 5cm ~ 10cm 이내로 아주 짧게만 쓰고, 격벽을 통해 내구성이 강한 SMA나 TNC 커넥터로 변환하여 외부 안테나와 연결해야 합니다.
3. 고주파(Ka/Ku 밴드) 장비라면 대체: 만약 6GHz를 넘어가는 고속 위성 데이터 통신(Ku/Ka 밴드 등)을 하신다면 IPEX 1세대 대신 MMCX나 SMP, 또는 더 초소형이면서 고주파를 지원하는 MHF4(IPEX 4세대) 규격을 채택해야 합니다.

---

현재 준비 중이신 장비가 큐브위성 같은 실제 우주 발사체용인지, 혹은 지상에서 사용하는 위성 수신 단말기(GPS/IoT)인지 알려주시면 환경에 맞는 케이블 고정 부자재나 대체 커넥터를 추천해 드리겠습니다.
