MT3608 부스트 DC-DC 승압 컨버터 모듈

MT3608 DC-DC 승압 컨버터 모듈, 가변식 부스트, 최대 2A 전원 공급 보드, 2V-24V 입력 → 5V, 9V, 12V, 28V 출력 부스터



제품 사양

* 입력 전압: 2V-24V

* 출력 전압: > 5V-28V

* 효율: > 93%

* 출력 전류: 2A



주의 사항



1. 입력 전압은 입력 전압을 초과해서는 안 됩니다.

2. 최대 출력 전류는 2A를 초과해서는 안 됩니다.



참고: 제품을 테스트하기 전에 포텐시오미터를 15회 이상 돌려주십시오!



전압 조절 방법: 포텐시오미터를 가슴 쪽으로 향하게 하고 시계 반대 방향으로 돌리면 전압이 높아집니다!



일부 고객께서 모듈 출력 전압이 조절되지 않고 항상 입력 전압과 같다고 보고하셨습니다. 이러한 문제가 발생하면 먼저 포텐시오미터를 시계 반대 방향으로 10회 이상 돌린 후 모듈을 사용하여 전압을 정상적으로 조절하십시오.





제품 특징



넓은 입력 범위: 다양한 전압 소스와 호환됩니다.

안정적인 컨버터: 효율적인 DC-DC 승압 변환을 보장합니다.

높은 전류: 최대 2A의 전원 공급으로 안정적인 성능을 제공합니다.

승압 조절 가능: 2V~24V에서 5V, 9V, 12V, 28V 출력까지 지원합니다.

컴팩트한 모듈: 회로에 쉽게 통합할 수 있습니다.



개요

MT3608 2A DC-DC 승압 모듈은 낮은 DC 입력 전압을 높은 출력 전압으로 승압합니다.

넓은 2V~24V 입력 전압 범위와 5V~28V 승압 전압 조절 기능을 통해 다양한 프로젝트에 적합합니다.

최대 2A의 출력 전류를 제공하며, 배터리 구동 장치에 높은 효율로 전원을 공급합니다.

콤팩트한 모듈 크기로 DIY 전원 공급 장치, 아두이노 및 기타 전자 장치에 편리하게 사용할 수 있습니다.



Parameters

Product model	MT3608 2A(DC-DC) adjustable step-up module
Input voltage	2V-24V
Output voltage	5V-28V
Output current	2A(MAX)
Conversion efficiency	<96%
Switching frequency	1.2MHz
Output ripple	<100mV
Load regulation	±0.5%
Voltage regulation factor	±0.5%
Working temperature	-45℃ ~ +85℃

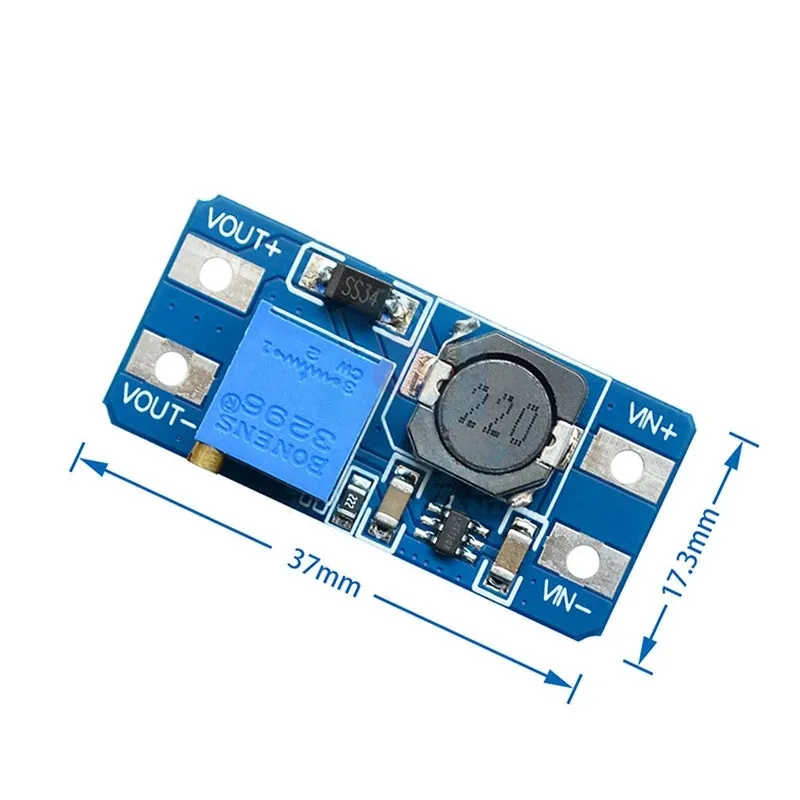

Size	37.2mm×17.2mm×14.0mm(L×W×H)
weight	5g



⭐ Features

Maximum Output Current: 2A

Input Voltage: 2V ~ 24V

Maximum Output Voltage: > 5V ~ 28V

Efficiency: > 93%





🔧 추가 참고 사항 및 모듈 주요 특징



모듈 사용 전, 초기 테스트를 위해 가변저항기를 시계 방향으로 약 15바퀴 돌려주세요.

모듈 주요 특징: 다양한 소형 기기에 쉽게 설치할 수 있는 소형 가변 전압 부스트 모듈입니다.

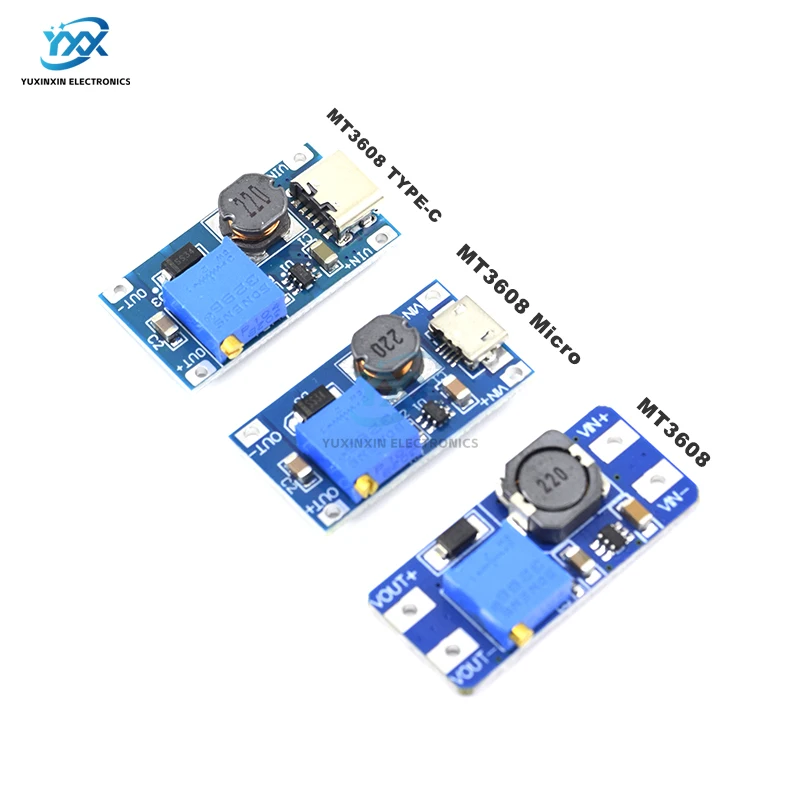

마이크로 USB 입력을 지원하여 USB 충전기나 보조 배터리를 휴대폰 데이터 케이블에 연결하여 9V, 12V, 15V, 18V, 24V 출력을 편리하게 얻을 수 있습니다.

사용이 매우 간편하며, 매우 넓은 입력 및 출력 전압 범위와 높은 변환 효율을 자랑합니다.



모듈 특징



1) 최대 출력 전류: 2A (권장 1A 이내)

2) 입력 전압: 2V~24V

3) 최대 출력 전압: 28V 초과 (권장 26V 이내)

4) 효율: 93% 초과 (효율은 입력/출력 전압 차이에 따라 달라질 수 있습니다)

5) 크기: 30mm × 17mm × 14mm (길이 × 너비 × 높이)



⚠️ 주의 사항



1) 본 모듈은 승압 모듈이므로 출력 전압은 입력 전압보다 높아야 합니다.

2) 최대 출력 전류는 2A를 초과해서는 안 됩니다.



상세 설명



MT3608 DC-DC 승압 컨버터 모듈은 다양한 전자 애플리케이션에 적합한 다재다능하고 안정적인 전원 공급 솔루션입니다. DIY 프로젝트, 로봇 시스템 또는 맞춤형 전자 장치 제작 등 어떤 분야에서든 이 모듈은 낮은 전압 입력을 높은 출력 전압으로 변환하는 유연하고 효율적인 방법을 제공합니다. 조정 가능한 승압 기능을 통해 2V~24V의 입력 전압을 처리하고 5V, 9V, 12V 또는 최대 28V의 안정적인 출력을 제공할 수 있습니다. 따라서 임베디드 시스템, 자동차 전자 장치 또는 휴대용 장치의 전력 관리 분야에 필수적인 부품입니다.

DC-DC 승압 컨버터 모듈이란 무엇이며 왜 중요한가요?

DC-DC 승압 컨버터 모듈은 직류(DC) 전원의 전압을 높이는 전자 회로입니다. 비효율적이고 발열이 심한 기존의 선형 레귤레이터와 달리 DC-DC 컨버터는 스위칭 기술을 사용하여 전력 손실을 최소화하면서 효율적으로 전압을 승압 또는 강압합니다. 따라서 전력 효율성과 소형 설계가 중요한 애플리케이션에 이상적입니다.

DC-DC 컨버터
트랜지스터와 인덕터 같은 스위칭 소자를 사용하여 하나의 DC 전압 레벨을 더 높거나 낮은 다른 레벨로 변환하는 전원 공급 회로의 한 종류입니다.
승압 컨버터
입력 전압을 더 높은 출력 전압으로 높이는 특정 유형의 DC-DC 컨버터로, 일반적으로 부스트 컨버터라고 합니다.
조정 가능한 부스트 모듈
사용자가 특정 애플리케이션 요구 사항에 맞게 출력 전압을 조정할 수 있는 유형의 DC-DC 컨버터입니다.
많은 사용자는 저전압 전원을 사용하면서 장치에 전원을 공급하기 위해 더 높은 전압이 필요할 때 DC-DC 승압 컨버터가 필요합니다. 이는 특히 표준 배터리나 전원 공급 장치가 제공할 수 있는 것보다 더 높은 전압을 필요로 하는 마이크로컨트롤러, 센서 또는 모터 드라이버 관련 프로젝트에서 흔히 발생합니다.

MT3608 모듈은 어떻게 작동하며 주요 특징은 무엇입니까?

MT3608 DC-DC 승압 컨버터 모듈은 사용자 친화적이고 고효율적으로 설계되었습니다. MT3608 모듈은 내장된 조절 가능한 출력 전압 제어 기능을 통해 사용자가 5V에서 28V 사이의 원하는 출력 전압을 설정할 수 있도록 합니다. 따라서 소형 전자 기기 구동부터 복잡한 시스템에서 고전압 부품 구동에 이르기까지 다양한 용도에 적합합니다.

이 모듈의 주요 장점 중 하나는 넓은 입력 전압 범위를 지원한다는 점입니다. 2V에서 24V까지의 입력 전압을 수용할 수 있어 배터리, 태양광 패널, USB 전원 공급 장치 등 다양한 전원과 호환됩니다. 이러한 유연성은 다양한 전원을 사용하거나 시스템을 다양한 환경에 맞춰 조정해야 하는 사용자에게 특히 유용합니다.

MT3608 모듈의 또 다른 중요한 특징은 최대 2A의 출력 전류를 제공한다는 것입니다. 이를 통해 과열이나 고장 없이 상당한 전류를 필요로 하는 장치에 전력을 공급할 수 있습니다. 모터, LED 스트립, 마이크로컨트롤러 등 어떤 장치에 사용하든 이 모듈은 안정적이고 일관된 전력을 공급하도록 설계되었습니다.

MT3608 모듈의 주요 응용 분야는 무엇인가요?

MT3608 DC-DC 스텝업 컨버터 모듈은 다양한 전자 프로젝트 및 응용 분야에서 널리 사용됩니다. 가장 일반적인 용도는 다음과 같습니다.

사용 가능한 전원보다 높은 전압이 필요한 마이크로컨트롤러 기반 프로젝트에 전원을 공급합니다.
특히 자동차 또는 실외 환경에서 LED 조명 시스템의 전압을 높입니다.
표준 배터리보다 높은 전압이 필요한 모터 드라이버, 센서 또는 기타 주변 장치에 전원을 공급합니다.
휴대용 또는 DIY 전자 프로젝트를 위한 맞춤형 전원 공급 장치를 제작합니다.
예를 들어, 로봇 프로젝트를 진행하는 사용자는 MT3608 모듈을 사용하여 3.7V 리튬 배터리를 12V 전원으로 변환하여 모터 드라이버에 전원을 공급할 수 있습니다. 또 다른 사용자는 9V 배터리에서 5V 마이크로컨트롤러에 전원을 공급하여 별도의 전원 공급 장치 없이 안정적인 작동을 보장할 수 있습니다.

프로젝트에 적합한 모듈을 선택하는 방법은 무엇일까요?

DC-DC 승압 컨버터 모듈을 선택할 때는 입력 및 출력 전압 요구 사항, 모듈이 처리할 수 있는 최대 전류, 변환 과정의 전체 효율 등 여러 요소를 고려하는 것이 중요합니다. MT3608 모듈은 넓은 입력 범위, 조정 가능한 출력, 높은 전류 용량 덕분에 다양한 응용 분야에 탁월한 선택입니다.

정보에 기반한 결정을 내리는 데 도움이 되도록 MT3608 모듈과 다른 일반적인 DC-DC 컨버터 몇 가지를 비교해 보겠습니다.



Feature	MT3608 Module	Other Common Modules
Input Voltage Range	2V – 24V	3V – 12V
Output Voltage Range	5V – 28V (Adjustable)	5V – 12V (Fixed or Adjustable)
Maximum Output Current	2A	1A – 1.5A
Efficiency	High (Typically 85% – 95%)	Varies (Typically 70% – 85%)
Size	Compact and Easy to Mount	Varies (Some are Larger)





보시다시피, MT3608 모듈은 다른 많은 모듈에 비해 더 넓은 입력 및 출력 범위, 더 높은 전류 용량, 그리고 더 나은 효율을 제공합니다. 따라서 다양한 응용 분야에서 더욱 다재다능하고 안정적인 선택이 될 수 있습니다.

MT3608 모듈을 프로젝트에 사용하는 방법



MT3608 DC-DC 스텝업 컨버터 모듈은 초보자도 쉽게 사용할 수 있습니다. 다음은 시작하는 데 도움이 되는 단계별 가이드입니다.

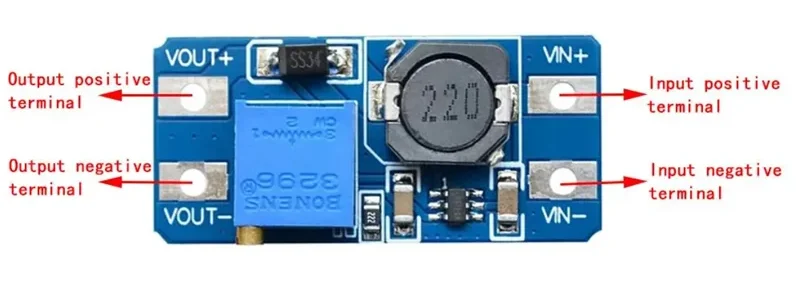

입력 전원 연결: 전원(예: 배터리 또는 파워 서플라이)의 양극과 음극 단자를 모듈의 입력 단자에 연결합니다.



출력 전압 조정: 모듈의 가변 저항을 사용하여 출력 전압을 원하는 수준으로 조정합니다. 멀티미터를 사용하여 출력을 측정하고 요구 사항에 맞는지 확인할 수 있습니다.



출력 단자 연결: 모듈의 출력 단자를 장치 또는 회로의 전원 입력 단자에 연결합니다.



모듈 테스트: 장치의 전원을 켜고 정상적으로 작동하는지 확인합니다. 출력 전압이 안정적이지 않으면 연결 상태를 다시 확인하고 필요에 따라 가변 저항을 조정하십시오.



예를 들어, 드론 프로젝트를 진행하는 사용자는 MT3608 모듈을 사용하여 3.7V 리튬 배터리를 비행 컨트롤러용 5V 전원으로 변환할 수 있습니다. 또 다른 사용자는 9V 배터리로 12V LED 스트립에 전원을 공급하여 LED 스트립이 문제없이 정확한 전압을 공급받도록 할 수 있습니다.

MT3608 모듈 사용의 이점은 무엇입니까?

MT3608 DC-DC 스텝업 컨버터 모듈은 전자 제품 애호가와 전문가 모두에게 인기 있는 여러 가지 장점을 제공합니다.

넓은 입력 및 출력 범위: 이 모듈은 2V~24V의 입력 전압을 처리하고 5V~28V의 출력 전압을 제공하므로 다양한 응용 분야에 적합합니다.
출력 전압 조정 가능: 출력 전압을 조정할 수 있으므로 사용자는 특정 요구 사항에 맞게 모듈을 맞춤 설정할 수 있습니다.

고효율: 이 모듈은 전력 손실과 발열을 최소화하여 효율적으로 작동하도록 설계되었습니다.
컴팩트하고 내구성 뛰어남: 이 모듈은 크기가 작아 다양한 프로젝트에 쉽게 통합할 수 있으며, 정상 작동 조건에서 오래 사용할 수 있도록 제작되었습니다.
비용 효율성: 다른 유사 모듈과 비교했을 때, MT3608은 경쟁력 있는 가격으로 탁월한 성능을 제공합니다.

이러한 장점 덕분에 MT3608 모듈은 취미 활동가, 학생, 전문 엔지니어 등 누구에게나 유용한 전자 장비입니다.

일반적인 문제 및 해결 방법



MT3608 DC-DC 스텝업 컨버터 모듈은 일반적으로 안정적이지만, 사용자가 경험할 수 있는 몇 가지 일반적인 문제가 있습니다. 다음은 가장 흔한 문제와 해결 방법입니다.

1. 모듈 전원이 켜지지 않음: 입력 전압을 확인하고 연결이 제대로 되어 있는지 확인하십시오. 입력 전압이 너무 낮으면 모듈이 제대로 작동하지 않을 수 있습니다.
2. 출력 전압 불안정: 가변 저항을 조정하여 출력 전압을 미세 조정하십시오. 출력이 여전히 불안정하면 입력 전원이나 모듈에 연결된 부하에 문제가 있는지 확인하십시오.
3. 모듈 과열: 모듈에 과부하가 걸리지 않았는지, 적절한 통풍이 이루어지고 있는지 확인하십시오. 모듈이 너무 뜨거워지면 교체하거나 방열판과 함께 사용해야 할 수 있습니다.
4. 출력 전압이 너무 높거나 낮음: 멀티미터를 사용하여 출력 전압을 측정하고 전위차계를 적절히 조정하십시오. 출력이 여전히 올바르지 않으면 모듈에 결함이 있을 수 있습니다.



이러한 문제 해결 단계를 따르면 사용자는 MT3608 모듈이 프로젝트에서 올바르고 안정적으로 작동하는지 확인할 수 있습니다.

결론

MT3608 DC-DC 승압 변환기 모듈은 전자 장치의 전력 관리에 종사하는 모든 사람에게 강력하고 유연한 솔루션을 제공합니다. 넓은 입력 및 출력 범위, 조정 가능한 전압 제어, 높은 전류 용량을 갖추고 있어 다양한 응용 분야에 적합합니다. DIY 프로젝트, 로봇 시스템 또는 맞춤형 전자 장치 제작 등 어떤 프로젝트에서든 이 모듈은 저전압 전원을 고전압으로 변환하는 안정적이고 효율적인 방법을 제공합니다. 컴팩트한 크기, 높은 효율성, 그리고 비용 효율성 덕분에 초보자와 숙련된 사용자 모두에게 탁월한 선택입니다.
