LED 도트 매트릭스 모듈 MAX7219 디스플레이 모듈

제품 설명

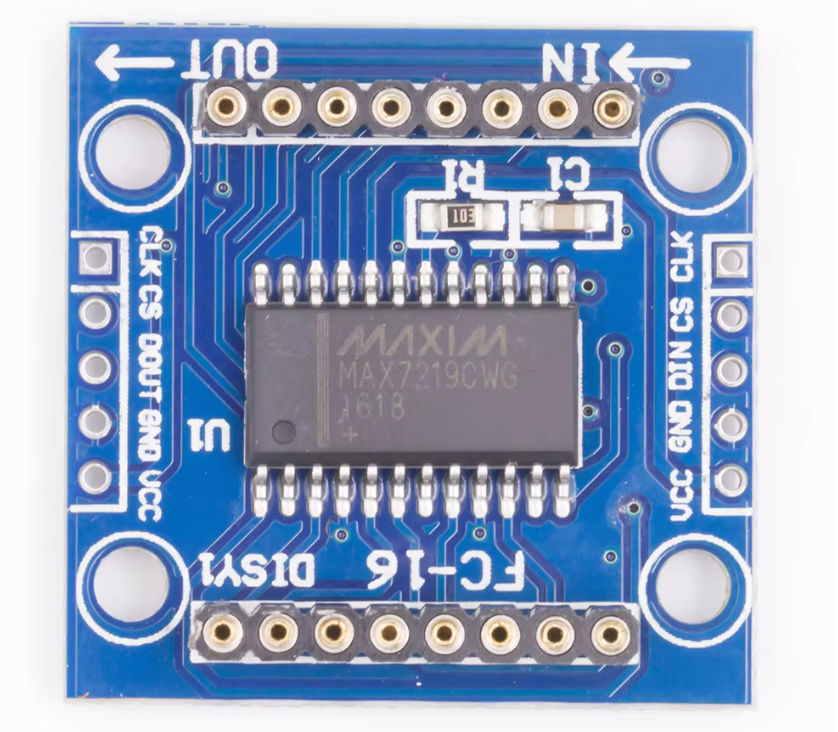

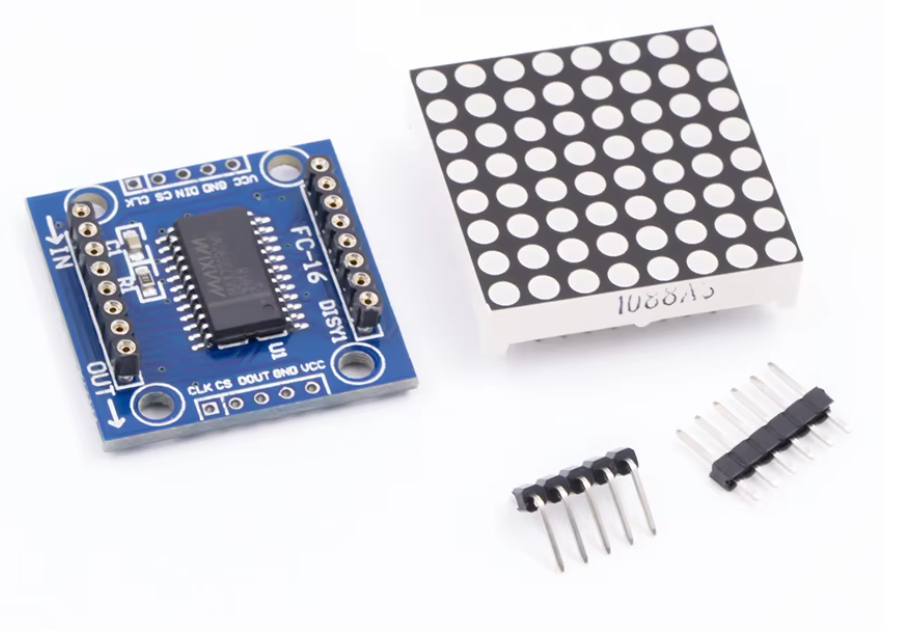

LED 도트 매트릭스 모듈 MAX7219 디스플레이 모듈 DIY 키트 SCM 제어 모듈

DIY 키트
1. 단일 모듈로 8*8 도트 매트릭스 공통 음극 디스플레이를 구동할 수 있습니다.
2. 모듈 작동 전압: 5V
3. 크기: 길이 3.2cm x 너비 3.2cm x 높이 1.3cm
4. 3mm 직경의 나사 구멍 4개, 입력 및 출력 인터페이스가 있는 5개의 모듈, 여러 모듈의 캐스케이드 연결 지원

배선 방법:

1. 왼쪽 블록의 입력 포트에, 오른쪽 블록의 출력 포트에 연결합니다.

2. 단일 모듈을 제어할 때는 CPU의 입력 포트에 연결합니다.
3. 모듈을 캐스케이드 연결할 때는 CPU의 출력 단자에 연결합니다. 첫 번째 두 모듈의 입력 단자는 첫 번째 모듈의 입력 단자에,
두 번째 두 모듈의 입력 단자는 세 번째 모듈의 입력 단자에 연결하는 식으로 연결합니다.









MAX7219 LED 도트 매트릭스 모듈 디스플레이 모듈 DIY 키트 SCM 제어 모듈 – 맞춤형 디지털 디스플레이를 위한 최고의 솔루션
DIY 전자 프로젝트에 MAX7219 모듈을 선택해야 하는 이유는 무엇일까요?
시계, 점수 카운터 또는 인터랙티브 예술 설치물을 위한 맞춤형 디지털 디스플레이를 제작하는 경우, MAX7219 LED 도트 매트릭스 모듈 디스플레이 모듈 DIY 키트가 이상적인 선택입니다. 이 소형 고성능 모듈은 최소한의 마이크로컨트롤러 리소스로 8x8 LED 매트릭스를 구동하는 과정을 간소화합니다. 취미 활동가, 교육자 또는 임베디드 시스템 개발자이든 관계없이 이 모듈은 안정적인 성능과 원활한 통합을 제공합니다. 사용자들이 가장 많이 묻는 질문 중 하나는 "마이크로컨트롤러에 과부하를 주지 않고 여러 개의 8x8 LED 매트릭스를 어떻게 제어할 수 있을까요?"입니다. 그 해답은 MAX7219 칩에 있습니다. 이 전용 드라이버 IC는 멀티플렉싱, 밝기 제어 및 스캔 관리와 같은 모든 복잡한 작업을 처리하므로 마이크로컨트롤러(Arduino, ESP32 또는 Raspberry Pi 등)는 간단한 명령만 보내면 됩니다.

MAX7219
MAX7219는 7세그먼트, 16세그먼트 또는 LED 도트 매트릭스 디스플레이와 직접 연결되는 직렬 입출력 공통 음극 디스플레이 드라이버입니다. 마이크로컨트롤러의 필요한 I/O 핀 수를 줄이고 프로그래밍을 간소화합니다.
도트 매트릭스 모듈
도트 매트릭스 모듈은 행과 열로 배열된 개별 LED 그리드입니다. 8x8 구성은 소형 디스플레이에 표준으로 사용되며, 문자, 기호 및 간단한 애니메이션을 구현할 수 있습니다.
SCM 제어 모듈
SCM은 소형 회로 모듈(Small Circuit Module)의 약자입니다. 여기서는 소규모 전자 프로젝트 및 프로토타이핑에 최적화된 MAX7219 모듈의 소형 플러그 앤 플레이 설계를 의미합니다.
MAX7219 모듈은 복잡한 디스플레이 프로젝트를 어떻게 간소화할까요?

알리익스프레스의 한 사용자는 "학교 과학 박람회를 위해 디지털 점수판을 만들고 싶었는데, 배선과 코드의 복잡성 때문에 엄두가 나지 않았습니다. MAX7219 모듈을 찾고 나서는 모든 것이 훨씬 수월해졌습니다."라고 후기를 남겼습니다. 이는 많은 초보자들이 겪는 흔한 경험입니다. 여러 개의 LED를 수동으로 제어하는 ​​복잡한 과정에 어려움을 느끼는 경우가 많습니다. MAX7219 모듈은 이러한 어려움을 해결해 줍니다. 이 모듈은 빠르고 안정적이며 다양한 마이크로컨트롤러에서 지원되는 SPI(직렬 주변 장치 인터페이스) 통신을 사용합니다. 단 세 개의 선(SCLK, DIN, CS)만으로 여러 개의 모듈을 연결할 수 있어 대형 디스플레이에 적합합니다.
MAX7219 모듈을 마이크로컨트롤러의 SPI 핀(SCLK(클록), DIN(데이터 입력), CS(칩 선택))에 연결하세요.
모듈에 5V(또는 설정에 따라 3.3V) 전원을 공급하세요.
LedControl(아두이노용) 또는 max7219(라즈베리 파이용 파이썬)와 같은 라이브러리를 사용하여 명령을 전송하세요.

간단한 코드를 작성하여 텍스트, 숫자 또는 애니메이션을 표시하세요.
타이밍이나 멀티플렉싱 로직에 대해 걱정할 필요 없이 테스트하고 반복 작업을 진행하세요.
이 MAX7219 모듈이 AliExpress에서 돋보이는 이유는 무엇일까요?
"max7219 aliexpress"를 검색하면 수십 개의 옵션이 나옵니다. 하지만 모든 제품이 동일한 품질을 제공하는 것은 아닙니다. 이 MAX7219 모듈은 품질과 사용 편의성을 염두에 두고 설계되었습니다. 일반적인 대안 제품과의 차이점은 다음과 같습니다.





Feature	Our MAX7219 Module	Generic Modules (Common on AliExpress)
Driver IC	Authentic MAX7219 (tested)	Often counterfeit or unverified chips
Power Supply	5V compatible with built-in voltage regulation	May require external regulators
Pin Layout	Standardized, breadboard-friendly headers	Irregular or poorly spaced pins
Documentation	Includes wiring diagram and sample code	Limited or no documentation
Build Quality	Double-sided PCB, soldered components	Single-layer board, loose solder joints





알리익스프레스에서 이 모듈을 구매한 사용자들은 내구성과 일관성에 대해 자주 언급합니다. 한 리뷰어는 "프로젝트를 위해 모듈 3개를 구매했는데, 모두 처음 사용했을 때 깜빡임이나 불량 화소 없이 완벽하게 작동했습니다."라고 말했습니다. 이러한 신뢰성은 저가형 전자 제품에서는 드문 일입니다.
기존 아두이노 또는 라즈베리 파이 시스템에 이 모듈을 사용할 수 있나요?

네, MAX7219 모듈의 가장 큰 장점 중 하나입니다. 다양한 플랫폼과 호환됩니다. - 아두이노 우노/나노/레오나르도 - ESP32 (ESP-32S, ESP-WROOM-32) - 라즈베리 파이 (GPIO SPI 지원) - STM32 보드 - ESP8266 이 모듈은 5V와 3.3V 로직 레벨을 모두 지원하므로 다양한 시스템에 적용할 수 있습니다. 예를 들어, 유명 전자 포럼의 "TechBuilder_89"라는 사용자는 "이 모듈을 라즈베리 파이 피코와 함께 사용하여 레트로 스타일 게임 디스플레이를 만들었습니다. 코드가 간단했고 밝기 조절도 완벽하게 작동했습니다."라고 공유했습니다.

8x8 매트릭스 하나를 넘어 디스플레이를 확장하려면 어떻게 해야 할까요?
하나의 매트릭스에서 여러 개의 매트릭스로 확장하는 것은 흔히 발생하는 문제입니다. 다행히 MAX7219는 데이지 체이닝을 지원합니다. 하나의 SPI 버스를 사용하여 최대 8개의 모듈을 직렬로 연결할 수 있습니다. 연결 방법은 다음과 같습니다.
첫 번째 모듈의 DIN 핀을 마이크로컨트롤러의 MOSI 핀에 연결합니다.
첫 번째 모듈의 DOUT 핀을 두 번째 모듈의 DIN 핀에 연결합니다.
추가 모듈에 대해 이 과정을 반복합니다.
모든 모듈의 CS 핀을 각각 다른 디지털 핀에 연결합니다(순차적으로 제어하는 ​​경우 하나의 핀을 사용할 수 있습니다).
코드에서 setDevice 함수를 사용하여 각 모듈을 개별적으로 제어합니다.
이렇게 하면 최소한의 배선으로 16x8, 24x8 또는 64x8 디스플레이를 구축할 수 있습니다. 레딧의 "CircuitExplorer"라는 사용자는 MAX7219 모듈 4개만으로 4x4 매트릭스 디스플레이(16x16 LED)를 제작하고 "코드가 깔끔했고, 화면도 잔상 없이 매끄럽게 표시되었다"고 보고했습니다.
이 모듈은 교육 및 교실에서 사용하기에 적합한가요?
물론입니다. 교사와 STEM 교육자들은 디지털 논리, 마이크로컨트롤러 프로그래밍, 전자공학 기초 등을 가르치는 데 이 모듈을 자주 활용합니다. 간단한 구조와 시각적 피드백 덕분에 실습 학습에 이상적입니다. 예를 들어, 독일의 한 고등학교 물리 교사는 MAX7219 모듈을 이진수 수업에 사용했습니다. 학생들은 디스플레이에 0부터 255까지의 이진수를 표시하도록 프로그래밍하여 디지털 시스템 개념을 강화했습니다. 교사는 "학생들은 처음부터 수업에 몰입했습니다. 자신들이 작성한 코드가 화면에서 실제 숫자로 바뀌는 것을 보는 것은 정말 큰 변화였습니다."라고 말했습니다.

결론: MAX7219 모듈이 메이커에게 필수품인 이유
"MAX7219 모듈" 또는 "노키아 7219"(MAX7219의 흔한 오타)를 검색하든, 이 DIY 키트 SCM 제어 모듈은 최고의 가치를 제공합니다. 단순한 부품이 아니라 디지털 디스플레이를 제작하는 모든 사람을 위한 완벽한 솔루션입니다. 견고한 설계, 다양한 플랫폼과의 호환성, 그리고 AliExpress에서의 검증된 실적을 바탕으로, 이 모듈은 경쟁이 치열한 시장에서 두각을 나타냅니다. 다음과 같은 용도에 적합합니다. - 디지털 시계 및 타이머 - 점수판 및 게임 디스플레이 - 인터랙티브 예술 설치물 - 교육 프로젝트 - 임베디드 시스템 프로토타입 신뢰할 수 없거나 조악하게 만들어진 대안에 만족하지 마세요. 전 세계 수많은 메이커들이 테스트하고, 문서화하고, 신뢰하는 모듈을 선택하세요. LED 도트 매트릭스 모듈 MAX7219 디스플레이 모듈 DIY 키트는 단순한 IC가 아니라 창의적이고 기능적이며 시각적으로 인상적인 전자 프로젝트를 위한 관문입니다.
