5V 3.1A USB C타입 승압 충방전 통합 모듈

보조 배터리 제작(DIY)에 사용되는 5V 3.1A USB C타입 승압 충방전 통합 모듈입니다.



주요 기능: 리튬 배터리의 전압(약 3.7V)을 5V로 높여 출력하거나, USB C타입 포트를 통해 배터리를 충전하는 역할을 합니다.



보호 기능: 과전류, 과전압, 단락(합선) 방지 보호 기능이 내장되어 있습니다.



작동 방식: 입력 전압은 4.5V~12V 범위이며, 배터리 충전 상태를 확인할 수 있는 빨간색/파란색 LED가 보드에 포함되어 있습니다.



제품 설명
본 모듈은 TI 전용 배터리 충전 칩 BQ25606의 강압 방식을 채택하여 높은 출력 효율, 안정적인 성능, 과충전 및 과방전 보호 기능을 제공합니다. Type-C 인터페이스 입력, 입력 전압 범위 4.5~12V, 최대 출력 전류 3A로 공칭 3.7V 리튬 배터리 충전에 매우 적합합니다. 보드에는 빨간색 LED 충전 표시등과 파란색 LED 상태 표시등이 있어 모듈과 배터리의 충전 상태를 시각적으로 확인할 수 있습니다.

모듈 유형: 강압 전원 공급 장치

입력 전압: DC 4.5~12V

충전 차단 전압: 4.2V ± 1%

최대 충전 전류: 3000mA

배터리 과방전 보호 전압: 3V

배터리 과충전 보호 전압: 4.2V ± 0.05V

모듈 인터페이스: 솔더 패드 (54mm 핀 배열 연결 가능)



이 모듈은 과전류, 과전압 및 단락 보호 기능을 갖추고 있으며, 동시 충전 및 방전을 지원합니다. 또한 USB Type-C 인터페이스를 통해 리튬 배터리를 직접 연결하여 충전할 수 있습니다. 휴대용 보조 배터리, 파워 뱅크, 휴대폰, 태블릿, 컴퓨터 및 기타 휴대용 기기에 사용할 수 있습니다.

충전 전압: 5V

충전 전류: 0-2.1A

완충 시 전압: 4.2±1%

방전 효율: 96%

대기 전류: 50uA

출력 전압: 5V

출력 전류: 최대 2A

모듈 보호 기능:

1. 과전류 보호


2. 과전압 보호

3. 단락 보호

4. 과열 보호

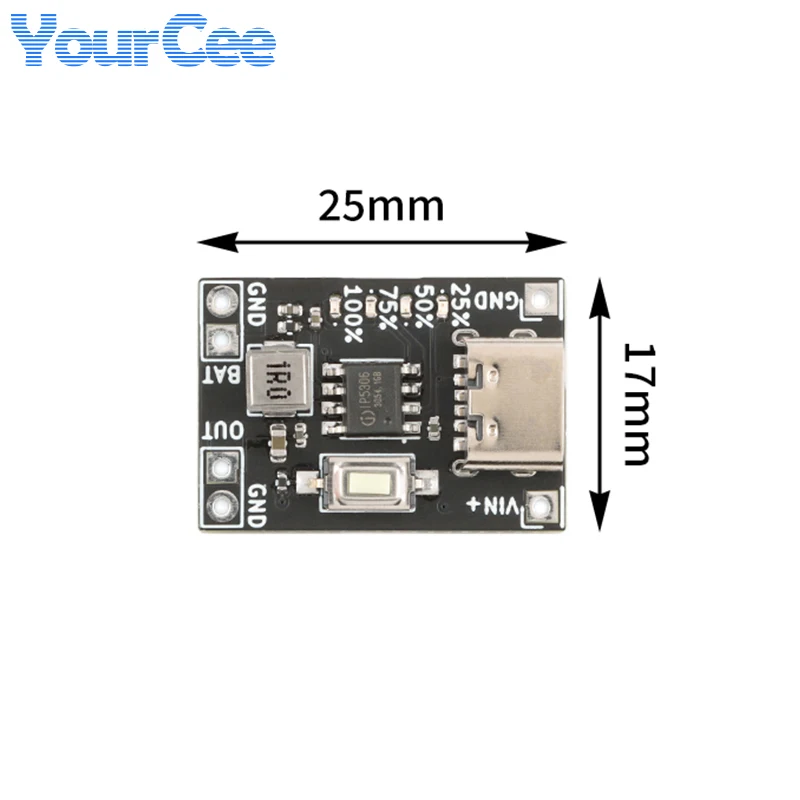

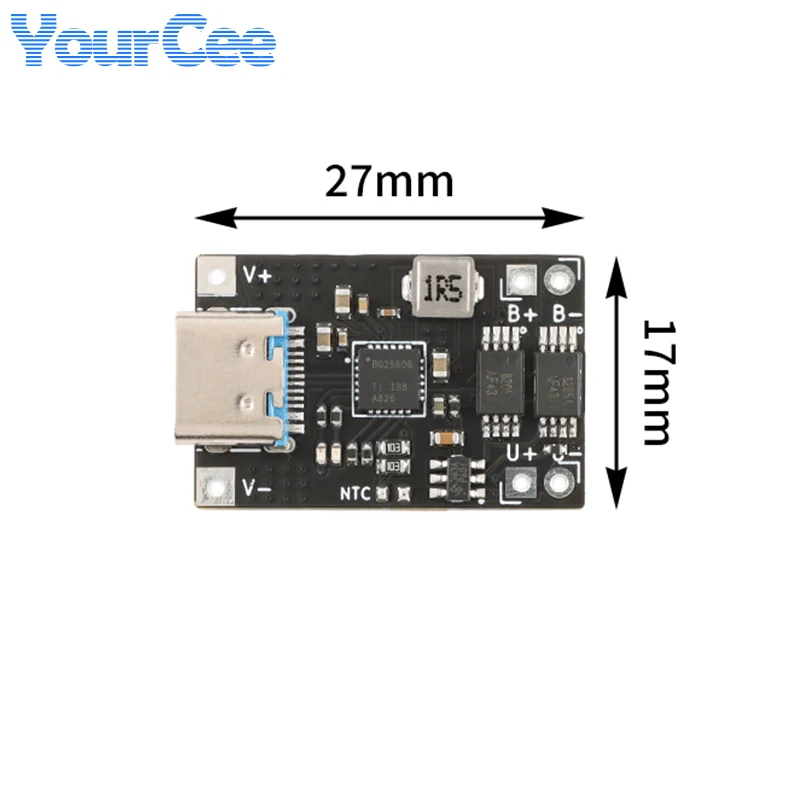

핀 정의:

VIN+: 입력 양극 (충전 입력)

GND: 입력 음극

BAT+: 배터리 양극 단자

GND: 배터리 음극

OUT+: 출력 양극

GND: 출력 음극

특징:

1. 버튼을 짧게 누르면 배터리 표시등이 켜지고 출력이 증가합니다. 1초 이내에 버튼을 두 번 짧게 누르면

2초 후 출력 증가 및 배터리 잔량 표시가 꺼집니다.

2. 충전과 방전을 동시에 할 수 있습니다. (이때 출력 전압은 4.7V > Vout < 5V입니다.)

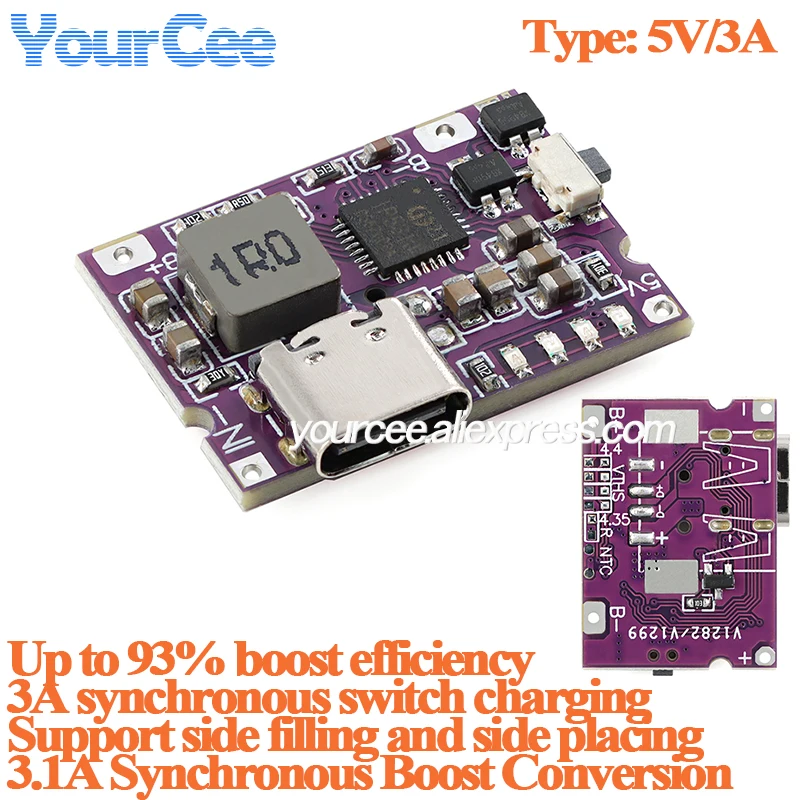

3.1A 동기식 승압 변환
3A 동기식 스위치 충전
측면 충전 및 측면 거치 지원
최대 93% 승압 효율
4개의 LED 전원 표시
휴대폰 삽입 및 제거 자동 감지
두 번 클릭하면 출력 차단, 한 번 클릭하면 출력 켜짐
TYPE-C 단일 포트 입력 및 출력 지원
휴대폰 충전 전류 지능형 식별(DCP)
부하 지능형 식별, 자동 대기
출력 과전류, 과전압, 단락 보호
입력 과전압, 과충전, 과방전, 과전류 방전 보호

배터리는 병렬로만 연결할 수 있으며(병렬 연결 개수 제한 없음), 직렬 연결은 불가능합니다. 메인보드는 반드시 직렬로 연결해야 합니다.

메인보드 외부 배터리에 연결하는 배선은 6A 이상의 전류를 통과시킬 수 있어야 하며, 최소 0.9m²의 구리선 또는 1.5m²의 일반 전선을 사용해야 합니다. 너무 굵을 필요는 없지만 너무 얇으면 안전상의 위험이 발생할 수 있습니다. (배터리 단자 전류가 매우 크기 때문입니다.)

메인보드에 자체 보호 칩이 내장되어 있어 배터리에 별도의 보호 회로 기판을 추가할 필요가 없습니다. 단, 사용하시는 보호 회로 기판의 전류 처리 용량이 6A를 초과하는 경우에는 보호 회로 기판을 제거하고 배터리 코어를 메인보드에 직접 연결하십시오. (내장형 배터리는 일반적으로 과전류를 견딜 수 없으며 출력 전력은 1A로 제한되어 있습니다.)
악어 클립을 사용하여 메인보드 테스트를 진행하는 경우, 소형 배터리를 충전하지 마십시오.
