orcad dsn 파일을 kicad에서 불러오는 방법

반응형

OrCAD(.dsn) 회로도 파일을 KiCad에서 직접 불러오는 기능은 지원되지 않습니다. OrCAD에서 호환 가능한 파일로 내보내기(Export) 후 KiCad에서 불러오기(Import) 하는 과정을 거치거나 중간 변환 툴을 사용해야 합니다.



1. EDIF 포맷 내보내기 활용 (회로도 및 심볼 변환)



가장 표준적인 데이터 호환 방식입니다.



  1. OrCAD에서 내보내기: OrCAD Capture에서 .DSN 파일을 열고 상단 메뉴의 File > Export > EDIF를 선택합니다.
  2. 설정: EDIF 탭에서 환경 설정 파일(예: .CFG)을 지정하고 내보내기를 완료합니다. (이 과정을 통해 .edf 또는 .edn 파일이 생성됩니다).
  3. KiCad에서 불러오기: KiCad 회로도 편집기를 단독 실행(프로젝트 매니저에서 열지 않음)한 후, File > Import > Non-KiCad Schematic을 눌러 해당 파일을 불러옵니다. [1, 2, 3, 4]



1. OrCAD에서 회로도 넷리스트(Netlist) 추출



가장 대중적인 방법은 회로의 연결 정보를 넷리스트로 변환하는 것입니다. [1]



  1. OrCAD Capture에서 해당 프로젝트를 엽니다.
  2. Tools > Create Netlist를 클릭합니다.
  3. PADS 탭을 선택하고 포맷을 맞춰 넷리스트 파일(.asc 또는 .net)을 추출합니다.
  4. KiCad PCB Editor에서 File > Import > Non-KiCad Board File을 통해 해당 넷리스트를 가져옵니다. [1, 2]

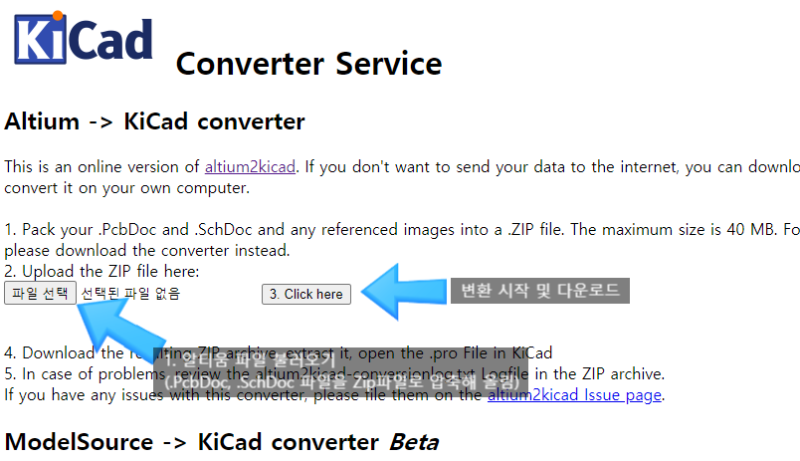

2. 중간 툴(Altium Designer) 활용



OrCAD 파일을 완벽하게 호환하는 다른 상용 툴을 거쳐 KiCad로 가져오는 우회 방법도 많이 쓰입니다. [1]



  1. Altium Designer에서 OrCAD 프로젝트를 엽니다. (Altium은 OrCAD의 .dsn 파일을 기본적으로 지원합니다.)
  2. Altium에서 File > Save As를 통해 파일을 KiCad 포맷으로 변경하거나, Altium의 KiCad 변환 기능을 이용합니다. [1, 2]



3. 심볼 및 라이브러리 변환 (GitHub 오픈소스 활용)



만약 OrCAD 심볼(.olb)을 KiCad 라이브러리로 변환하고 싶다면 오픈소스 커뮤니티에서 제공하는 변환 스크립트를 사용할 수 있습니다. [1]



  • OrCAD에서 File > Export > Library XML을 통해 XML 파일을 생성한 뒤, orlib2ki 와 같은 깃허브 변환 툴을 통해 KiCad 심볼로 변환합니다. [1]



KiCad은 표준 메뉴에서 OrCAD 디자인 파일(.dsn)을 바로 불러오는 기능을 지원하지 않습니다. 따라서 아래 3가지 방법 중 하나를 선택하여 변환해야 합니다.



방법 1: EDIF 2.0.0 내보내기 (전체 회로도 변환)



계층 구조와 부품을 포함한 회로도 전체를 옮기는 가장 안정적인 방법입니다.
  1. OrCAD에서: OrCAD Capture를 열고 File > Export > EDIF를 선택합니다.
  2. 설정을 확인한 후 확장자가 .edf인 EDIF 넷리스트 파일을 생성합니다.
  3. KiCad에서: 프로젝트를 열지 않은 상태(단독 실행)에서 파일(File) > 가져오기(Import) > Non-KiCad Schematic을 눌러 생성된 .edf 파일을 불러옵니다.
방법 2: 파이썬(Python) 변환 스크립트 사용



명령 프롬프트(터미널) 도구를 사용하여 .dsn 파일을 KiCad 파일로 직접 변환하는 방식입니다.
  1. 컴퓨터 터미널을 열고 변환 도구를 설치합니다: pip install orcad2kicad
  2. 설치 후 다음 명령어를 입력하여 변환합니다: orcad2kicad --input 파일이름.dsn --output 파일이름.kicad_sch
방법 3: 넷리스트(Netlist)만 가져오기 (회로 연결 데이터만 필요할 때)



KiCad의 PCB 레이아웃 프로그램(pcbnew)에서 배선 작업만 새로 하고 싶을 때 유용합니다.
  1. OrCAD에서: Tools > Create Netlist를 선택하고 PSpice, Cadence 또는 PADS 포맷으로 내보냅니다.
  2. KiCad에서: PCB 편집기를 열고 파일(File) > 가져오기(Import) > 넷리스트(Netlist)를 선택하여 불러옵니다.
주의: OrCAD의 커스텀 라이브러리(.olb)는 자동으로 변환되지 않으므로, KiCad 변환 후 기호(Symbol)와 풋프린트(Footprint)를 다시 연결해 주어야 합니다.







https://m.blog.naver.com/chandong83/222090158259
