MicroSD카드 회로도, DET핀 연결 방법
Micro SD 카드 아트웍 하기 전에, MCU와 SD 카드 사이의 회로를 연결하는 방법에 대해 알아보겠습니다.

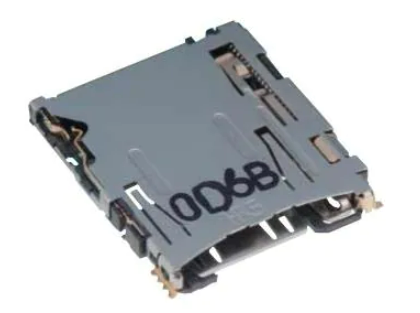

이 회로는 Kicad를 사용하여 Hirose사의 DM3AT SD 카드 슬롯을 그린 것입니다. SD 카드를 MCU에서 사용하려면 SDIO (Secure Digital Input/Output) 프로토콜을 사용합니다.
회로에는 SDMMC_DAT 데이터선 0~3번, 클럭 핀인 CLK, 명령어 라인인 CMD, 그리고 SD 카드 삽입 여부를 확인하는 DET 핀이 포함되어 있습니다. DET 핀은 SD 카드의 삽입 상태를 감지하는 역할을 합니다. MCU의 GPIO8 핀과 연결되며, GPIO8 핀은 내부적으로 Pull-up 상태이다가 DET_A와 DET_B 핀이 쇼트되면 GND로 상태가 변하여 SD카드가 삽입되었다고 MCU로 인식 시키게 됩니다.
이렇게 구성된 회로를 통해 MCU에서 SD 카드의 동작을 제어하고 삽입 여부를 감지하여 원활한 데이터 통신을 가능케 합니다.
참고 사이트 연결합니다. 원 저자에게 감사합니다.
