microSD 및 표준 SD 카드 소켓의 대표적인 파트너버와 PCB 심볼



가장 널리 사용되는 microSD 및 표준 SD 카드 소켓의 대표적인 파트너버와 PCB 심볼(풋프린트) 정보는 다음과 같습니다.

1. 주요 제조사별 파트너버 (Part Number)



• Molex (microSD, Push-Push형): 503398-1892 Molex 503398-1892 메모리 카드 커넥터
• Molex (microSD, Push-Pull형): 104031-0811 Molex 104031-0811 커넥터
• 오마이엔지니어/국산 호환형(Standard SD): SD02-09P 또는 SD03-09P SD02-09P(SD CARD SOCKET)



SD 카드 소켓은 폼팩터와 제조사에 따라 파트넘버(Part Number)가 다릅니다. 많이 사용되는 대표적인 소켓의 파트넘버와 심볼(회로도 심볼 및 풋프린트)을 제공하는 사이트를 정리했습니다. [1, 2]



1. 주요 SD 카드 소켓 파트넘버



• 일반 SD 소켓 (푸시-푸시 타입): Molex 1040310811, Kingfont SDDMF-0T901B104-G 등
• MicroSD 소켓 (푸시-푸시/푸시-풀 타입): Molex 503398-1892, TE Connectivity 2201778-1, JAE ST50S017VCAR1800 [1, 2]

2. 심볼 및 회로도 (풋프린트) 확인 방법



PCB 설계 시 필요한 소켓의 회로 심볼(Symbol), 풋프린트(Footprint), 3D 모델은 부품 라이브러리 제공 플랫폼을 통해 무료로 다운로드할 수 있습니다.

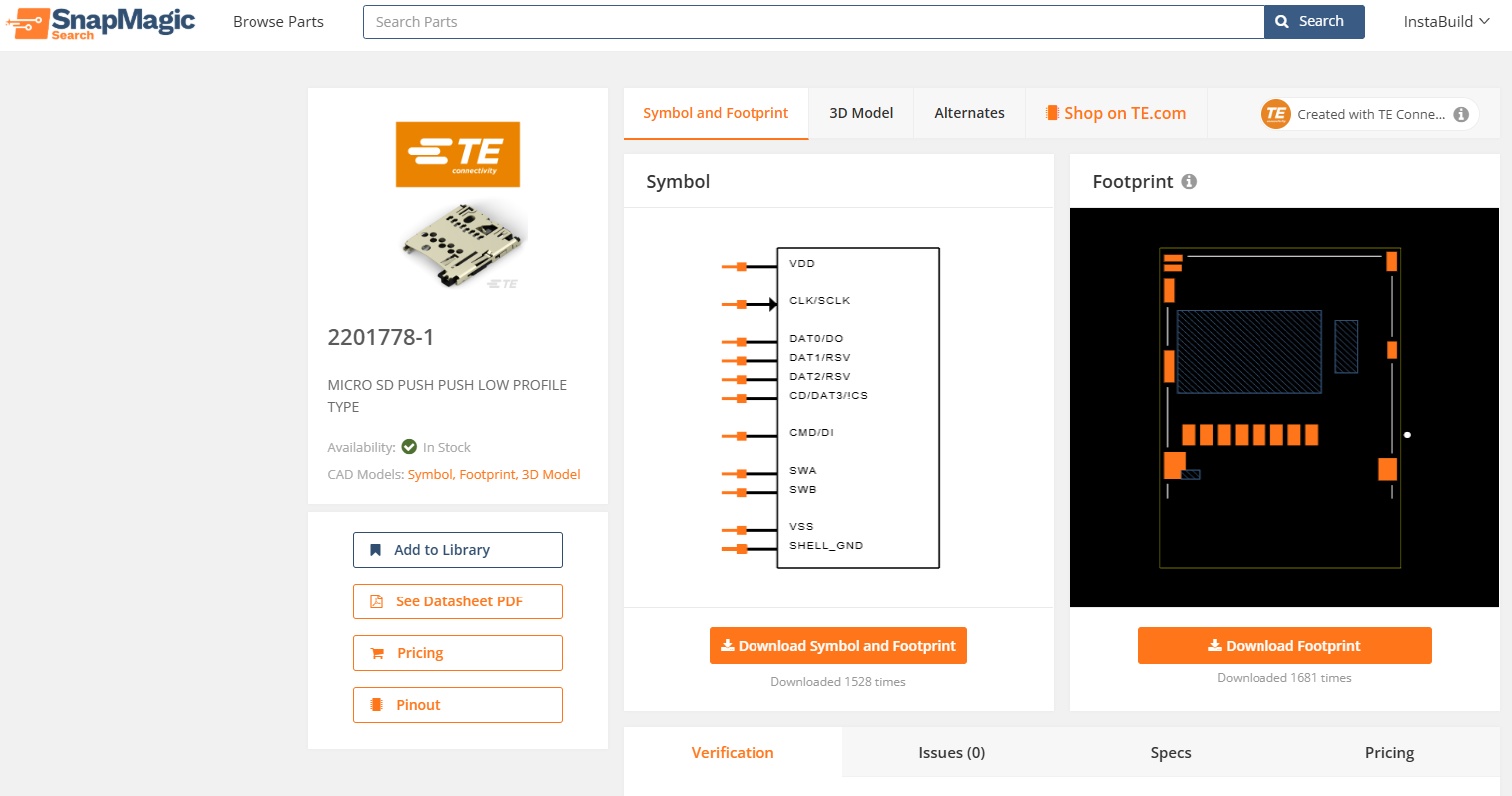

• SnapMagic (구 SnapEDA): 검색창에 파트넘버(예: 503398-1892)를 입력하면 Altium, Eagle, KiCAD 등 다양한 설계 툴용 심볼과 풋프린트를 즉시 다운로드할 수 있습니다.
• 마우저 일렉트로닉스(Mouser): 카테고리별 검색을 통해 필요한 모델을 확인하고 심볼 데이터를 지원받을 수 있습니다.



2. 회로도 심볼 (Symbol) 및 풋프린트



회로도(CAD) 설계 프로그램인 Altium, OrCAD 등에서 SD 소켓은 전원과 데이터 핀으로 구성된 8핀 (microSD) 또는 9핀 (일반 SD) 심볼을 사용합니다.



주요 핀맵 (microSD 기준):



• 핀 1: DAT2 / RSV
• 핀 2: CD/DAT3 (Chip Select)
• 핀 3: CMD (Command)
• 핀 4: VDD (전원)
• 핀 5: CLK (클럭)
• 핀 6: VSS (접지)
• 핀 7: DAT0
• 핀 8: DAT1



💡 심볼 및 라이브러리 다운로드 팁
위 파트너버를 활용하여 Mouser Electronics 또는 DigiKey 사이트를 방문하시면 제조사에서 직접 제공하는 회로도 심볼(Schematic Symbol)과 PCB 풋프린트(Footprint), 3D 모델을 무료로 다운로드하여 사용할 수 있습니다.
