RF-Clown v2: 무선 괴물이 터보 부스트 기능을 탑재했습니다.
RF-Clown은 커뮤니티의 유사 프로젝트에서 영감을 받은 오픈 소스 BLE 및 블루투스 재머입니다. 게다가 오픈 소스입니다!
이 프로젝트에 사용된 것들
하드웨어 구성 요소
ESP32 에스프레시프 ESP32
SparkFun 트랜시버 브레이크아웃 - nRF24L01+ (RP-SMA)
소프트웨어 앱 및 온라인 서비스
아두이노 IDE
안녕하세요, 시퍼 입니다! 여러분, 뭔가를 만들었는데 머릿속에서 떠나지 않는 그런 느낌, 아시나요? 저한테 RF-Clown이 바로 그런 느낌이었어요 . 첫 번째 버전은 작고 강력하고 만드는 재미도 있어서 정말 좋았지만, 더 발전시킬 수 있다는 생각이 들었죠. 그래서 완전히 분해하고 모든 걸 새로 디자인해서 훨씬 더 강력한 제품을 만들었습니다. 바로 RF-Clown v2 , 제 최대 업그레이드 버전입니다.
🧩 내가 그것을 다시 만든 이유
1세대 제품은 훌륭했습니다. 버튼 하나와 몇 개의 LED가 있었고, 제 역할을 잘 해냈죠. 하지만 작동 범위, 제어 기능, 사용자 피드백 면에서 한계가 있었습니다. 저는 좀 더 스마트하고, 강력하고, 미래지향적인 제품을 원했습니다.
v2의 목표는 간단했습니다.
- 라디오와 안테나를 더 추가하여 성능을 향상시키세요 .
- OLED 디스플레이와 실제 내비게이션 기능을 갖춘 업그레이드된 인터페이스를 만나보세요 .
- 누구나 만들고, 수정하고, 개선할 수 있도록 오픈소스로 유지하세요 .
제 다른 프로젝트들과 마찬가지로, 문서, PCB, 코드는 제 GitHub에서 찾아보실 수 있습니다 . 제 프로젝트를 후원하고 싶으시다면 Patreon 에 가입해 주세요 . 여러분의 후원은 이러한 프로젝트들을 계속 이어가는 데 큰 도움이 됩니다.
⚙️ 무엇이 바뀌었나요?
🧱 여전히 견고한 기반
ESP32-WROOM-32U는 여전히 주요 MCU로 사용될 예정이며, 이는 향후 통합할 Wi-Fi 및 BLE 기능에 적합합니다.
- ESP32-WROOM-32U는 여전히 주요 MCU로 사용될 예정이며, 이는 향후 통합할 Wi-Fi 및 BLE 기능에 적합합니다.
- TP4056은 단일 셀 구성에서 배터리 충전을 담당합니다.
- CP2102는 프로그래밍을 간편하게 연결하고 바로 사용할 수 있도록 해줍니다.
- LF33 레귤레이터는 모든 구성 요소에 깨끗한 3.3V 전원을 공급합니다.
🚀 대규모 업그레이드
제 NRFBox 프로젝트에서 영감을 받아 GT24 Mini(NRF24 호환) 송수신기를 두 개 대신 세 개 사용했습니다. 송수신기가 세 개면 통신 범위와 성능이 크게 향상됩니다.
- 4개의 IPEX 연장 케이블이 무선 장치와 ESP32를 외부 안테나 에 연결하여 훨씬 더 큰 유연성을 제공합니다.
- 크기와 이득 사이의 균형을 깔끔하게 맞춘 8개의 8dBi 안테나 .
- OLED 디스플레이 와 메뉴 탐색을 위한 세 개의 터치 스위치 — 단순하지만 매우 만족스러운 시스템입니다.
- 네오픽셀 하나가 여러 개의 LED를 대체하여 더욱 깔끔한 외관과 역동적인 피드백을 제공합니다.
물론 이러한 업그레이드로 인해 크기가 약간 커지 긴 했지만 , 여전히 가방에 넣을 수 있을 만큼 휴대성이 좋습니다. 저는 그 정도 크기는 기꺼이 감수할 만하다고 생각합니다.
🔧 하드웨어 제작

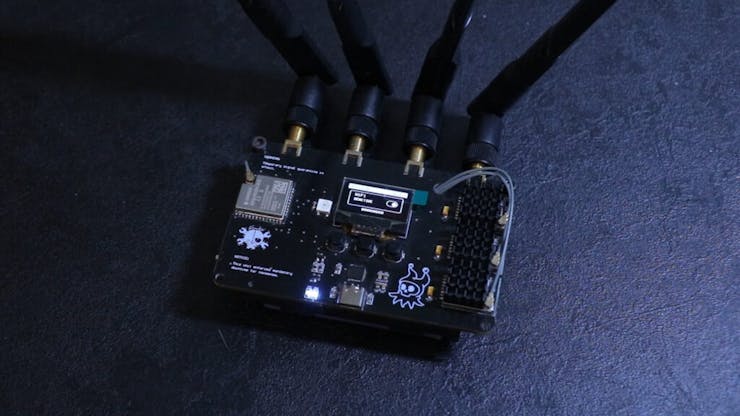

PCB 레이아웃은 공간이 매우 협소했습니다. 세 개의 라디오 모듈, 외부 안테나 라인, 배터리 회로, 그리고 ESP32까지 모두 노이즈나 간섭 없이 배치해야 했습니다. 열 관리 또한 어려운 과제였습니다. 세 개의 NRF24 모듈이 강력한 출력을 내면서 온도가 빠르게 상승할 수 있었기 때문에, 라디오 모듈에 작은 방열판을 추가하여 성능을 안정화시켰습니다.
간략한 사양은 다음과 같습니다.
Core MCU: ESP32-WROOM-32U
Radios: 3× GT24 Mini (NRF24 compatible)
Display: 0.96” OLED
Indicator: 1× NeoPixel
Battery: 1-cell LiPo (TP4056 charger)
Voltage Regulator: LF33 3.3 V
Antennas: 8 dBi External via IPEX
디자인은 더 이상 초소형은 아니지만, 훨씬 더 강력하고 견고하며, 성능을 최우선으로 고려하여 설계되었습니다 .
🧠 펌웨어 및 메뉴 시스템
펌웨어 측면에서, 저는 버전 1의 "원버튼 방식"에서 보다 체계적인 메뉴 기반 시스템 으로 변경했습니다 . 이제 세 개의 버튼으로 모드를 스크롤하고, 선택하고, 탐색할 수 있으며, OLED 디스플레이는 즉각적인 시각적 피드백을 제공합니다.
네오픽셀은 상태 표시기 역할을 합니다.
- 녹색은 활동적인 상태를 나타냅니다.
- 파란색은 대기 상태입니다.
- 빨간색은 오류 또는 과열을 나타냅니다.
이 구성은 마치 엄지손가락 위에 놓인 미니 제어판처럼 깔끔하고 기능적이며 직관적입니다.
🔬 괴물을 시험하다
이제 재밌는 부분이에요.
이전 영상에서는 RF-Clown v1을 다양한 방식으로 테스트해 봤습니다. BLE 스피커와의 연동 테스트도 포함되어 있었죠 (아직 못 보셨다면 해당 영상을 확인해 보세요). 이번 버전에서는 한 단계 더 나아가 봤습니다.
📷 테스트 1 — Wi-Fi 카메라
소형 와이파이 카메라를 연결하고 실시간 영상을 모니터링했습니다. RF-Clown v2를 활성화하자 영상이 즉시 멈췄습니다. 비활성화하자 영상은 정상으로 돌아왔습니다.
💻 테스트 2 — 노트북
다음으로 노트북으로 테스트해 봤습니다. 활성화하자마자 시스템에서 액세스 포인트를 검색할 수조차 없었고, 모든 화면이 꺼졌습니다. 하지만 비활성화하자마자 네트워크가 즉시 다시 나타났습니다.
v1과 비교했을 때 신호 범위와 안정성 의 차이가 엄청납니다. 이는 모두 트리플 라디오 구성과 새로운 안테나 덕분입니다.
🌡️ 열 및 최적화
한 가지 단점에 대해 이야기해 보겠습니다. 바로 발열입니다 . 일반적인 NRF24 애플리케이션에서는 온도가 큰 문제가 되지 않지만, 아시다시피 우리가 여기서 하는 작업은 일반적인 상황 이 아닙니다. 세 개의 트랜시버를 동시에 작동시키면 열이 빠르게 축적됩니다.
간단한 해결책은 무선 모듈에 알루미늄 방열판을 부착하는 것이었습니다. 그 후 모듈의 온도가 눈에 띄게 낮아졌고 성능도 안정화되었습니다.
🧡 NextPCB 후원
이 프로젝트를 지원해 주신 NextPCB 에 진심으로 감사드립니다 ! nRFBOX 또는 다른 PCB 프로젝트를 진행하시는 분들께 빠르고 안정적이며 합리적인 가격의 PCB 제조 및 조립 서비스를 제공하는 NextPCB를 강력히 추천합니다.
🛠️ 여기서 PCB를 제작하세요 → https://www.nextpcb.com
💻 코드 및 PCB
이 프로젝트에 관심이 있으시다면, 코드와 회로도는 GitHub에서 확인하실 수 있습니다. GitHub 저장소를 방문하시면 필요한 파일을 다운로드하실 수 있습니다. 코드를 테스트해 보시고 의견이나 개선 사항을 공유해 주시면 감사하겠습니다.
GitHub 저장소 : github.com/cifertech/RF-Clown
🧩 최종 생각
이번 업그레이드는 제가 지금까지 했던 업그레이드 중 가장 만족스러운 것 중 하나입니다. 단순히 성능이 향상된 것뿐만 아니라, 완성도가 높아진 느낌입니다 . 추가된 하드웨어, 개선된 사용자 인터페이스, 그리고 더욱 세련된 디자인 덕분에 오리지널 RF-Clown의 진정한 진화라고 할 수 있습니다.
제 프로젝트들을 오랫동안 지켜봐 오셨다면, 하드웨어의 한계를 조금 뛰어넘어 어떤 가능성이 열리는지 탐구하는 데 제가 얼마나 열정적인지 아실 겁니다. 이번 프로젝트도 바로 그런 시도입니다.
늘 그렇듯, 만들고, 수정하고, 부수고, 자신만의 것으로 만들어 보세요. 다음 영상에서 만나요.
회로도
코드
위 기사의 출처는 이 링크를 따라가세요. 원 저자에게 감사합니다.
