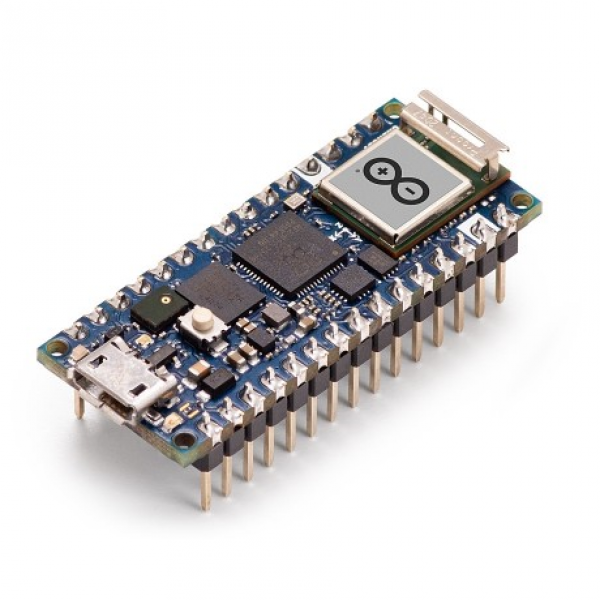

Arduino Nano RP2040 한눈에 알아보기
초 간단 스펙: ABX00053 / 아두이노 폼팩터 + 라즈베리파이 RP2040 칩셋 / 듀얼코어 ARM Cortex M0+ (최대 133MHz) / 264KB SRAM, 16MB Flash / WiFi + BLE v4.2(u-blox NINA-W102) 및 6축 IMU(LSM6DSOXTR), 마이크로폰(MP34DT05) 내장 / 아두이노 클라우드(Arduino Cloud) 호환 가능 / 작동 전압 : 3.3V / 18 mm x 45 mm
유일하게 연결된 RP2040 보드를 만나보세요. Arduino Nano 폼 팩터에 적합하여 BIG 기능을 갖춘 소형 보드입니다.
보드의 두뇌는 Raspberry Pi RP2040 실리콘입니다. 133MHz에서 실행되는 듀얼 코어 Arm Cortex M0+. 264KB의 SRAM이 있으며 16MB의 플래시 메모리는 추가 저장 공간을 제공하기 위해 오프칩입니다.
그러나 정말 흥미로운 것은 온보드 연결 옵션입니다. 매우 인기 있고 적응력이 뛰어난 u-blox NINA-W102 무선 모듈이 있어 진정한 IoT 챔피언이 됩니다. 이는 또한 완전한 Arduino 클라우드 호환성으로 클라우드의 힘을 활용할 수 있음을 의미합니다.
빌드를 강력한 프로젝트로 바꾸는 온보드 내장 센서도 있습니다. 마이크와 동작 감지는 이 크기의 보드에서 거의 찾아볼 수 없는 가능성의 깊이를 더합니다.
Arduino Nano RP2040 Connect는 RP2040 장치를 위한 프리미엄 선택이며 프로젝트를 업그레이드하고 새로운 프로젝트의 잠재력을 발휘할 수 있는 완벽한 옵션입니다.
연결 고리를 갖다
u-blox NINA-W102 라디오 모듈을 사용하면 연결된 유일한 RP2040 옵션이 됩니다. Bluetooth® 및 BLE v4.2와 함께 완전한 WiFi 802.11b/g/n 연결을 제공합니다.
센서 과부하
이 작은 보드에는 몇 가지 매우 유용한 센서가 들어 있습니다. 사운드 활성화, 오디오 제어 및 AI 음성 인식을 위한 내장 마이크가 있습니다. AI 기능이 있는 6축 스마트 IMU는 보드가 움직이는 방향을 알려주고 낙하 감지 및 더블 탭 활성화를 추가합니다.
열심히 일하는 하드웨어
작은 보드일 수 있지만 Nano RP2040 Connect는 하드웨어 펀치를 포장합니다. 기존 Arduino Nano 폼 팩터와 일치하므로 모든 규모의 프로젝트에 완벽한 업그레이드가 가능합니다.
더 많은 메모리
마이크로프로세서 외부에 있는 16MB 플래시 메모리를 사용하면 코드 및 저장 요구 사항을 위한 공간이 충분합니다.

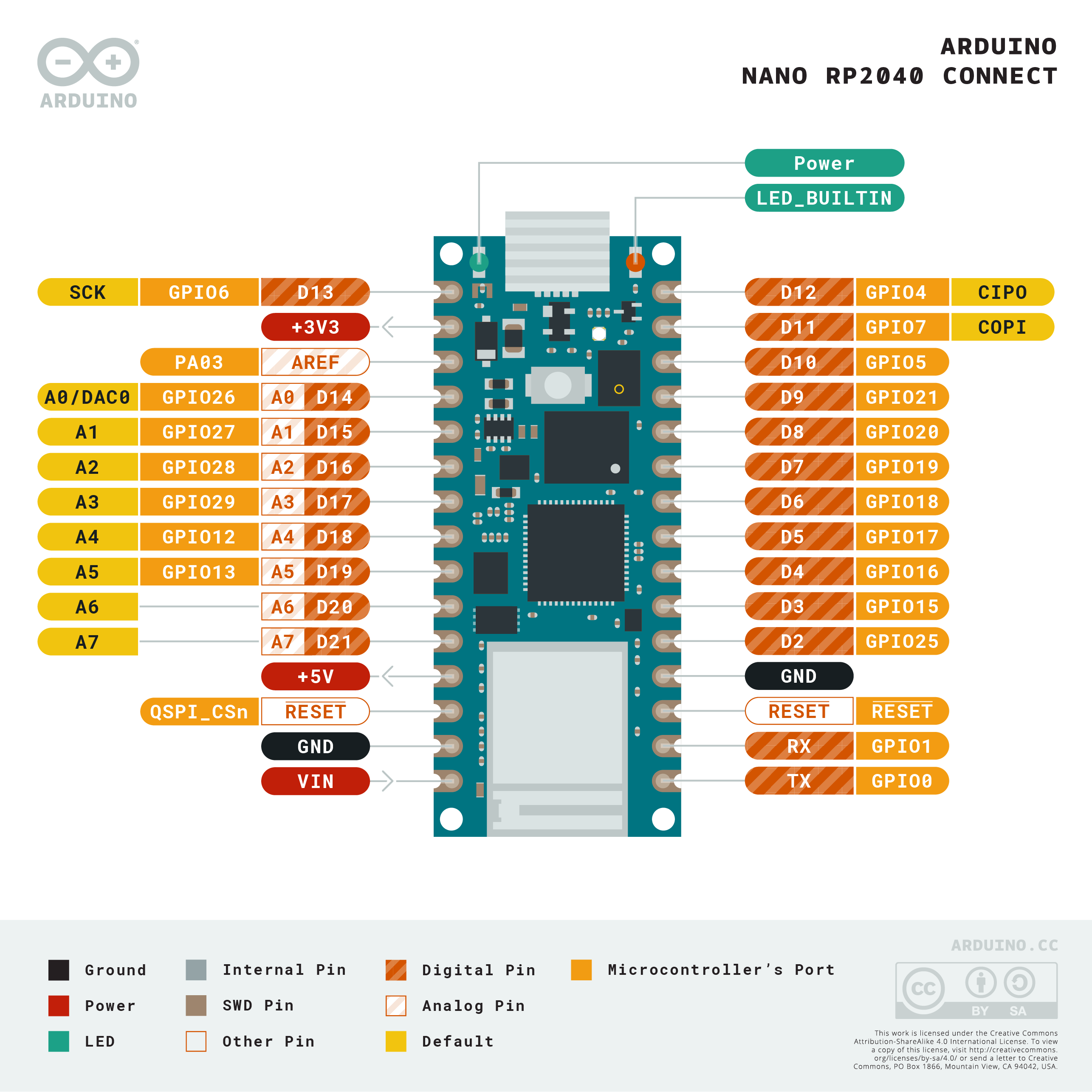

전원 핀
프로그래밍 가능한 I/O 핀에는 더 큰 보드에서만 꿈꾸는 기능이 있습니다. 디지털 22개, PWM 20개 및 아날로그 8개.
라즈베리 파이 피코 호환
매우 스마트한 장치를 위한 스마트 소프트웨어 옵션. 전체 RP2040 소프트웨어 에코시스템을 완벽하게 지원합니다.
아두이노 애호가
Arduino 프로그래밍 언어, IDE 2.0 및 모든 멋진 라이브러리를 지원합니다.
파이썬 파워
MicroPython을 완벽하게 지원합니다. Nano RP2040 Connect를 구입하면 머신 비전용 무료 OpenMV 라이선스가 함께 제공됩니다.
Arduino 클라우드 지원
브라우저에서 직접 Nano RP2040 Connect를 프로그래밍하고 작동하십시오. 첫날부터 완벽하게 호환됩니다. 무료 Arduino IoT Remote 스마트폰 앱에서 즉시 원격 제어하여 무선으로 원격으로 스케치를 업로드하십시오.
Arduino Nano RP 연결은 헤더를 장착 하지 않고도 사용할 수 있습니다.
| 판자 | Nano RP2040 헤더와 연결 | |
| SKU: ABX00053 | ||
| 마이크로컨트롤러 | 라즈베리 파이 RP2040 | |
| USB 커넥터 | 마이크로 USB | |
| 다리 | 내장 LED 핀 | 13 |
| 디지털 I/O 핀 | 20 | |
| 아날로그 입력 핀 | 8 | |
| PWM 핀 | 20(A6, A7 제외) | |
| 외부 인터럽트 | 20(A6, A7 제외) | |
| 연결성 | 와이파이 | Nina W102 uBlox 모듈 |
| 블루투스 | Nina W102 uBlox 모듈 | |
| 보안 요소 | ATECC608A-MAHDA-T 암호화 IC |
|
| 센서 | IMU | LSM6DSOXTR(6축) |
| 마이크로폰 | MP34DT05 | |
| 의사 소통 | UART | 예 |
| I2C | 예 | |
| SPI | 예 | |
| 힘 | 회로 작동 전압 | 3.3V |
| 입력 전압(VIN) | 5-21V | |
| I/O 핀당 DC 전류 | 4mA | |
| 시계 속도 | 프로세서 | 133MHz |
| 메모리 | AT25SF128A-MHB-T | 16MB 플래시 IC |
| Nina W102 uBlox 모듈 | 448KB ROM, 520KB SRAM, 16MB 플래시 | |
| 치수 | 무게 | 6g |
| 너비 | 18mm | |
| 길이 | 45mm | |
자주하는 질문
배터리로 Nano RP2040에 전원을 공급할 수 있습니까? 배터리: Nano RP2040 Connect에는 배터리 커넥터나 충전기가 없습니다. 보드의 전압 제한을 준수하는 한 원하는 외부 배터리를 연결할 수 있습니다.
Nano RP2040에 I2C 핀이 있습니까? / Nano RP2040과 I2C 통신을 사용할 수 있나요?
- I2C 핀: 핀 A4 및 A5에는 내부 풀업이 있으며 기본적으로 I2C 버스로 사용되므로 아날로그 입력으로 사용하는 것은 권장되지 않습니다.
- 작동 전압: Nano RP2040 Connect의 작동 전압은 3.3V입니다.
5V 핀은 무엇을 위한 것입니까?
5V: 이 핀은 USB 커넥터에서 전원이 공급될 때 보드에서 5V를 출력합니다. 참고: 작동하려면 보드 뒷면의 VBUS 점퍼를 단락시켜야 합니다. VIN 핀에서 보드에 전원을 공급하면 솔더 브리지를 수행하더라도 조정 된 5V를 얻지 못할 것입니다.
Nano RP2040에 PWM 핀이 있습니까?
PWM: A6 및 A7을 제외한 모든 핀은 PWM에 사용할 수 있습니다.
내장된 RGB LED를 어떻게 사용할 수 있습니까?
RGB: RGB LED는 Wi-Fi 모듈을 통해 연결되므로 WiFiNINA 라이브러리가 포함되어 있어야 사용할 수 있습니다.
