스마트 홈을 사물 인터넷으로 구현





스마트 홈을 사물 인터넷으로 구현



4차 산업혁명의 핵심은 인공지능, 로봇공학, 사물인터넷과 같은 6대 분야로 나뉜다. 그중 인공지능과 IoT의 융합은 스마 트 홈 IoT 분야의 발전을 빠르게 만들어 주었다. 스마트 홈 분야의 발전 속도 또한 빠른 성장세이다. 홈 IoT 분야의 해마다 43% 씩 빠르게 상승하고 있다 [1]. 이에 따라 한국 기업에서도 KT의 GIGA 지니나 LG의 NUGU가 나오게 되었다. 해외 시장 중 미 국은 스마트 홈의 가장 큰 시장이다. 이러한 미국 시장의 소비 자들을 대상으로 선호도를 조사통계를 보면 42%가 카메라 보 안을 33%가 연기 감지 알림 센서로 2위를 차지하였다 [2].



홈 IoT 시스템은 IoT 분야 중에 가장 흔하게 사용되고 있는 분야로 라즈베리파이를 이용하여 통합 플랫폼 CCTV와 홈 IoT 시스템은 구현한 연구[4]와 방범 모드를 추가한 WiFi 기반 스마 트 홈 IoT 시스템 구현한 연구[5]가 있었다. 또한 무선 센서 네트워크 기반 공기질 측정에 관한 연구[6]와 휴대용 공기질 측정 시스템에 대한 연구도 있었다. (참고 논문 링크)

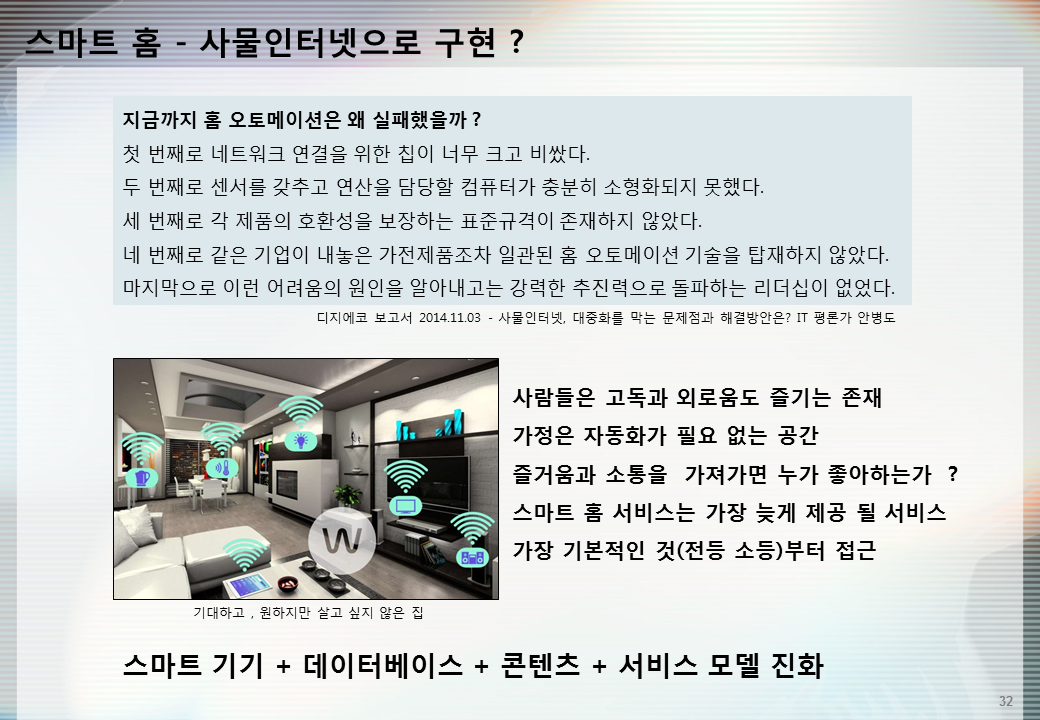

스마트 홈은 홈 오토메이션과 동일한 의미를 갖는데 실제 생활에 적용이 상당히 늦은 편이다. 아래 그림은 강의용 파일에서 캡처한 자료이다.





아래 부품 리스트에 스마트 홈 제작에 사용한 도어락과 가스밸브, 온수밸브 파트넘버를 올린다. 쿠팡에서 재료 구매가 가능하다.





아래는 사용한 부품 list와 구매 이미지를 확인한다.

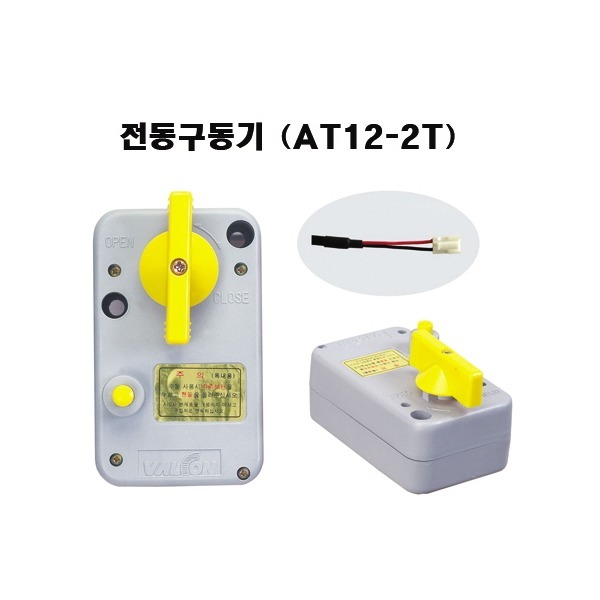

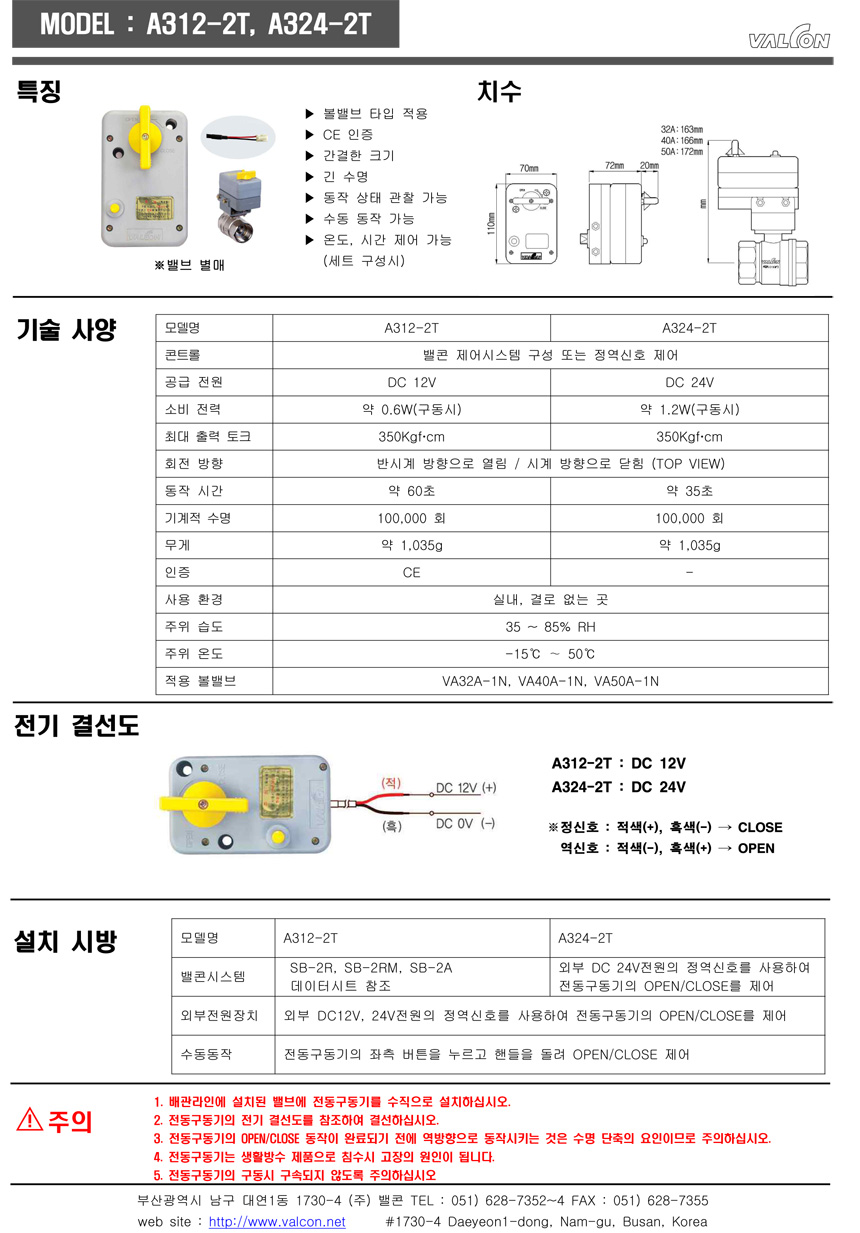

난방밸브구동기/AT12-2T/AT12-3T/VALCON/밸콘:

• DC12V/850mA 전원 사용
• 볼밸브 타입
• CE 인증
• 동작 여부 확인 가능
• 수동 동작 가능
• 온도, 시간 제어 가능 (세트 구성시) 구매시
• 2선식과 3선식 타입을 선택

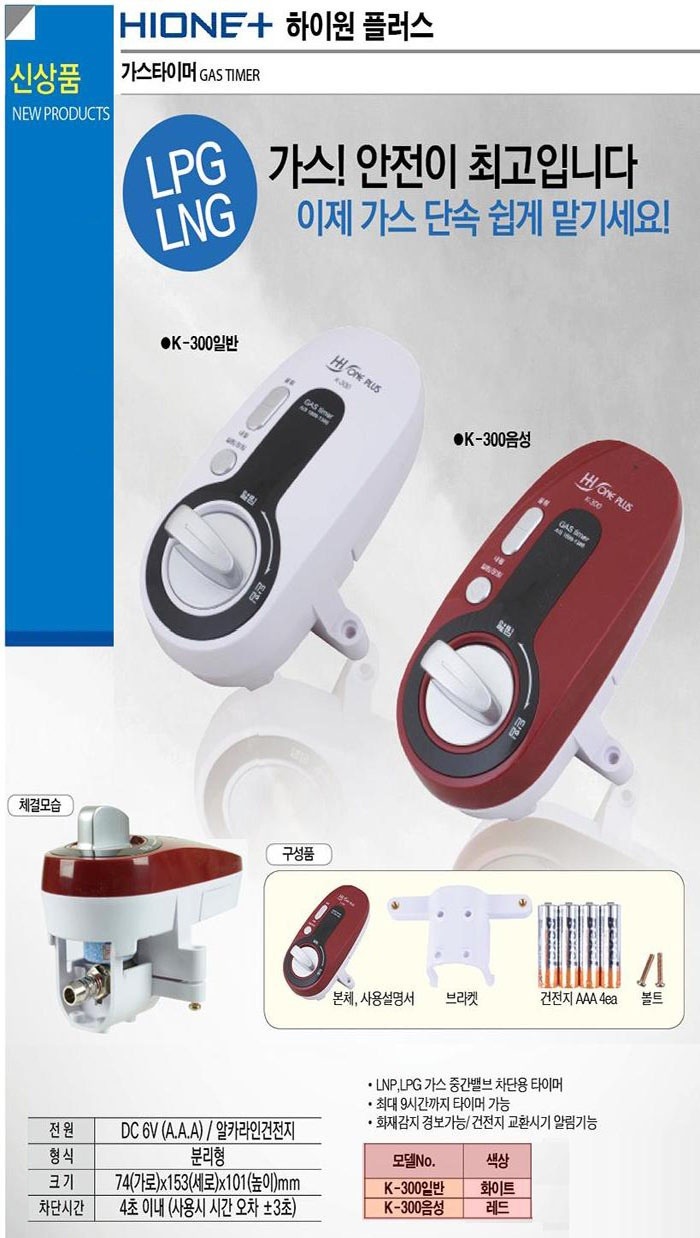

하이원플러스 가정용 가스안심차단기 가스차단기 가스타이머 K-300



[특징]

• LNP,LPG 가스 중간밸브 차단용 타이머
• 최대 9시간까지 타이머 가능
• 화재감지 경보가능
• 건전지 교환시기 알림기능



[사양]

• 전원 : DC 6V(AAA) / 알카라인건전지
• 형식 : 분리형
• 크기 : 74(가로) z 153(세로) x 101(높이)mm
• 차단시간 : 4초이내 ( 사용시 시간 오차 +- 3초)
• 색상 : 화이트

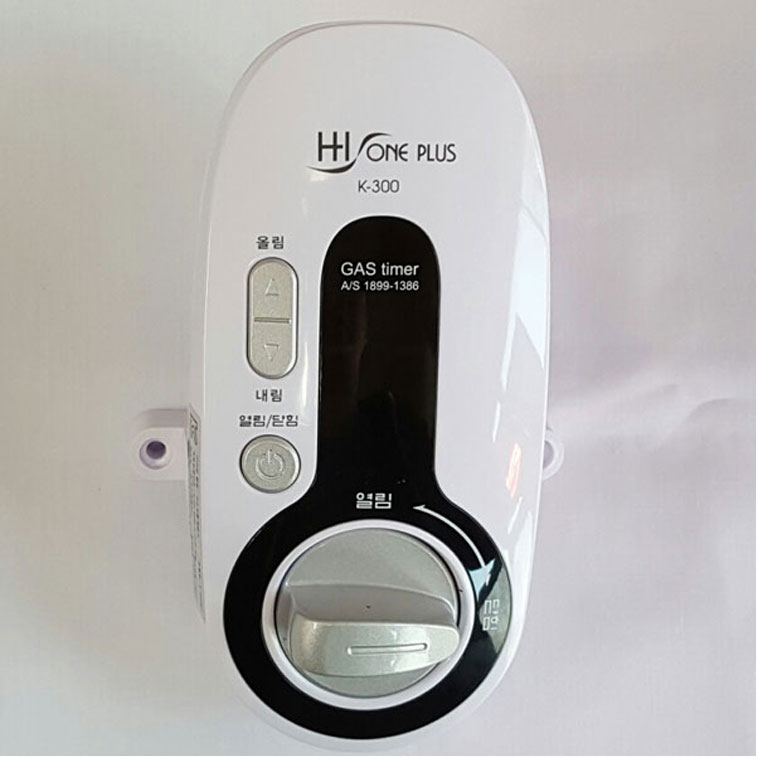

가스차단기 가스타이머 K-300



가스차단기 가스타이머 K-300

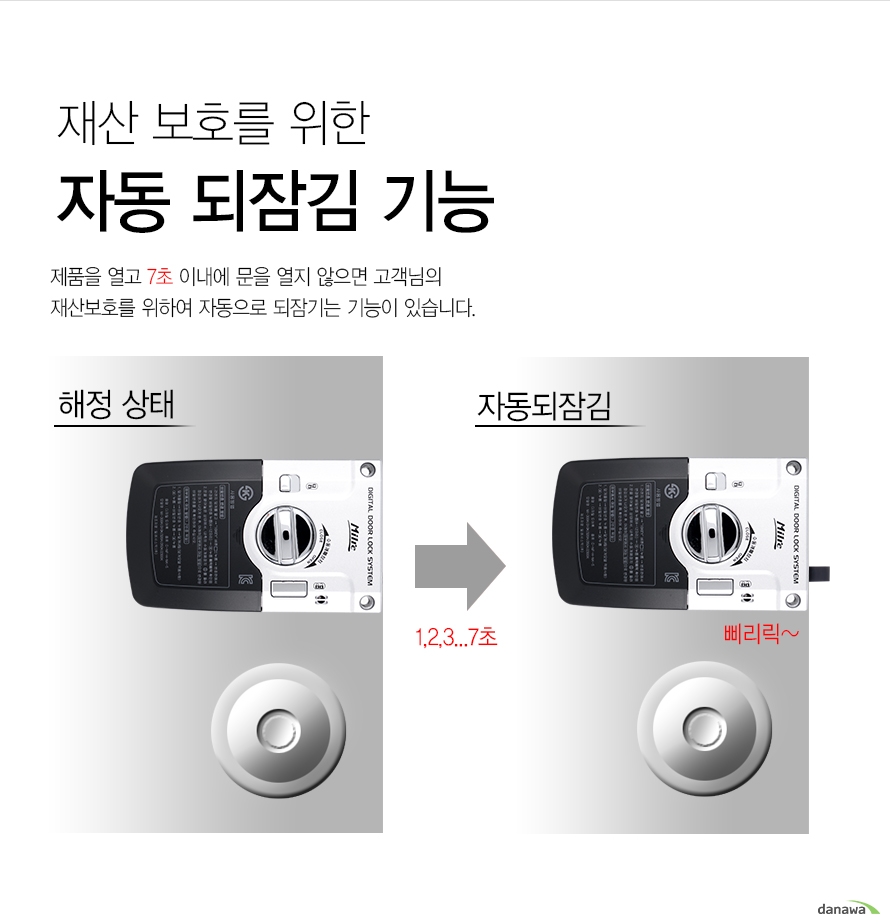

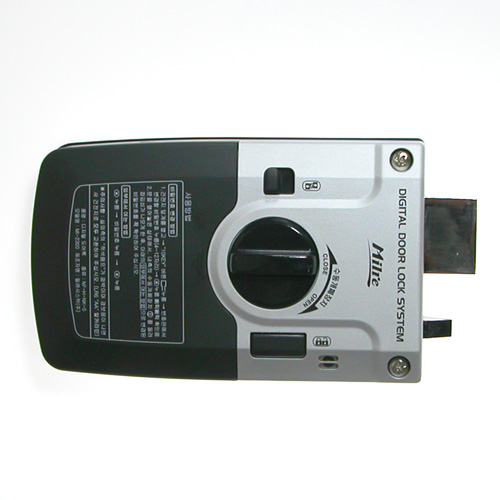

밀레 MI-2300 디지털도어락 번호키 번호전용



스마트 홈 구현시 도어락은 좀 어려운 부분이 있다. 도어락 번호키 부분은 버린다. 사용하지 않으니까. 그리고 도어가 닫히는 부분의 뒷 부분을 열고 배선 작업을 해야 한다. 이 부분은 지금은 잘 모르므로 설명은 다음에 추가하기로 한다.





밀레 MI-2300 디지털도어락



밀레 MI-2300 디지털도어락







논문 참고

사용자가 원격 제어하는 블루투스 기반 스마트 홈 IoT 시스템 구현 이정현(강원대학교), 김형욱(강원대학교), 김동회(강원대학교) 한국디지털콘텐츠학회한국디지털콘텐츠학회 논문지한국디지털콘텐츠학회논문지 제22권 제2호 2021.02331 - 338(8 pages) DOI : 10.9728/dcs.2021.22.2.331
