아두이노 Nano ESP32 스펙과 튜토리얼 2



이 글에서 Arduino® Nano ESP32의 기술 사양을 확인할 수 있습니다.



참고: 작동 전압



아두이노 나노 ESP32의 마이크로 컨트롤러는 3.3V에서 작동하므로 디지털 및 아날로그 핀에 3.3V 이상을 인가하지 않아야 합니다. 센서와 액추에이터를 연결할 때는 이 3.3V 제한을 초과하지 않도록 주의해야 합니다. 다른 아두이노 보드에 일반적으로 사용되는 5V와 같이 더 높은 전압 신호를 연결하면 Nano ESP32가 손상될 수 있습니다.



이 보드에는 5V 핀이 없는 대신 VBUS 핀이 있다는 점에 유의하세요. VBUS 핀은 USB를 통해 전원이 공급되는 한 5V를 제공합니다. VIN을 통해 전원을 공급하면 VBUS 핀이 활성화되지 않으므로 USB로 전원을 공급하지 않으면 5V를 수신할 수 없습니다. 5V 장치와의 통신을 위해 로직 레벨 변환기를 사용하도록 선택할 수 있습니다.

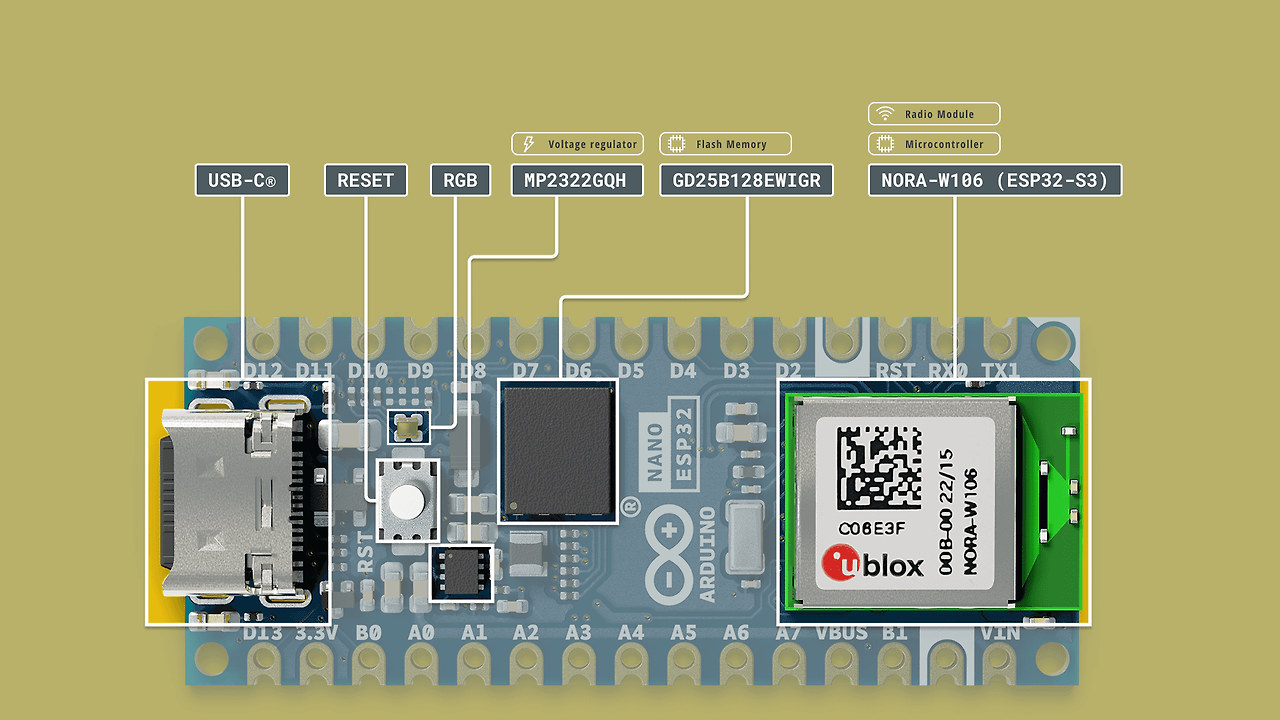

Board
Name	Arduino® Nano ESP32
SKU	ABX00083 / ABX00092
Microcontroller	u-blox® NORA-W106 (ESP32-S3)
USB connector	USB-C®
Pins
Built-in LED Pin	13
Digital I/O Pins	14
Analog input pins	8
PWM pins	All pins (max 5 simultaneously)
External interrupts	All digital pins
Connectivity
Wi-Fi®	u-blox® NORA-W106 (ESP32-S3)
Bluetooth®	u-blox® NORA-W106 (ESP32-S3)
Communication
UART	2x
I2C	1x, A4 (SDA), A5 (SCL)
SPI	D11 (COPI), D12 (CIPO), D13 (SCK). Use any GPIO for Chip Select (CS)
Power
I/O Voltage	3.3V
Input voltage (nominal)	6-21V
Source Current per I/O Pin	40 mA
Sink Current per I/O Pin	28 mA
Clock speed	up to 240 MHz
Processor
Memory
ROMS	384 kB
RAM	512 kB
External Flash	128 Mbit(16 MB)
Dimensions
Width	18 mm
Length	45 mm





Nano ESP32 튜토리얼입니다. 해당 튜토리얼은 지금 보고 계신 블로그 해당 글, 혹은 아두이노 nano 공식 기술 페이지로 이동합니다. 가능한 한 블로그에 내용을 적겠습니다.



아두이노 나노 ESP32 치트 시트 설치, 핀 레퍼런스, 통신 포트 및 마이크로컨트롤러 사양을 포함한 Nano ESP32 개발 보드에 대한 기술 요약입니다.	ESP-NOW를 사용한 장치 간 통신 ESP-NOW 프로토콜을 사용하여 ESP 기반 보드 간에 데이터를 전송하는 방법을 알아보세요.
아두이노 나노 ESP32 IoT 클라우드 설정 가이드 아두이노 클라우드로 Nano ESP32를 설정하는 방법에 대한 단계별 가이드입니다.	Nano ESP32 시작하기 Nano ESP32에 필요한 보드 패키지를 설치하는 단계별 안내서입니다.
Nano ESP32로 디버깅하기 IDE 2를 사용하여 Arduino Nano ESP32 디버깅을 시작하세요.	나노 ESP32 핀 구성 선택하기 보드를 프로그래밍할 때 기본 및 ESP32 핀 구성 간에 전환하는 방법을 알아보세요.
	Nano ESP32의 SPIFFS 파티션 Nano ESP32에서 SPIFFS 파티션 구성표로 시작하세요.
