UNO R4 WiFi BLE ④ 기압 센서 BME280을 연결



Arduino UNO R4 WiFi로 BLE ④ 기압 센서 BME280을 연결합니다.



Adafruit에서 구입한 MEMS 기압 센서 BME280(보쉬)을 사용합니다.기압과 온도, 습도를 측정할 수 있습니다.마이크로컴퓨터 보드 Arduino UNO R4 WiFi는 Wi-Fi와 BLE 무선 통신을 지원하며, BLE로 3회에 걸쳐 송수신합니다.





본 문서의 전체 리스트를 링크로 연결하였습니다. 참고하세요.

UNO R4 WiFi BLE ⑥ BME280의 BLE 주변기기와 연결되는 센트럴

UNO R4 WiFi BLE ⑤ BME280의 BLE peripheral

UNO R4 WiFi BLE ④ 기압 센서 BME280을 연결

UNO R4 WiFi BLE ③ LPS22의 BLE 주변기기와 연결되는 센트럴

UNO R4 WiFi BLE ② LPS22의 BLE 주변기기

UNO R4 WiFi BLE ① 기압 센서 LPS22 연결

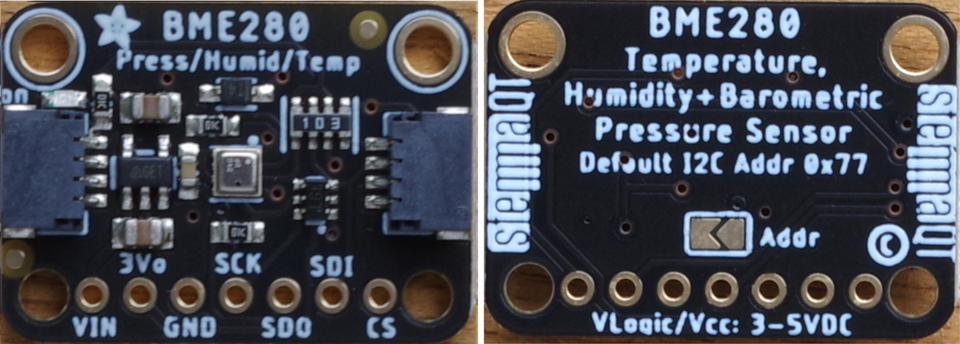

● Adafruit의 Stemma QT/Qwiic 보드



BME280 보드 설명 페이지









Stemma QT/Qwiic(JST SH 4핀) 커넥터는 2곳에 장착되어 있으며, 어느 쪽에 연결해도 상관없다.이 커넥터를 사용하여 I2C로 제어하는 경우, 특히 점퍼선 등을 연결할 필요가 없습니다.



커넥터는 앞면과 뒷면 모두 꽂을 수 있지만, 핀이 내부 상단에 정렬되어 있기 때문에 꽂을 수 있는 방향이 정해져 있습니다.잠금장치는 없지만, 쉽게 빠지는 일은 없습니다.



● 기압 센서 BME280의 주요 사양 - BME280 데이터 시트 참고



• 동작 전압 1.71~3.6V
• 동작 온도 범위 -40~+85℃
• 기압 측정 범위 300~1100hPa, 분해능 ±0.12hPa(±1m)
• 온도 측정 범위 -40~+85℃, 정확도 ±0.5℃
• 습도 측정 범위 0~100%, 정확도 ±3%
• 인터페이스 I2C(최대 3.4MHz), SPI(최대 10MHz)
• 슬레이브 주소 0x77, 뒷면의 Address를 단락시켜 0x76으로 설정할 수 있다.



● 사용 환경

Arduino UNO R4 WiFi

Arduino IDE 2.2.1

Windows10 22H2

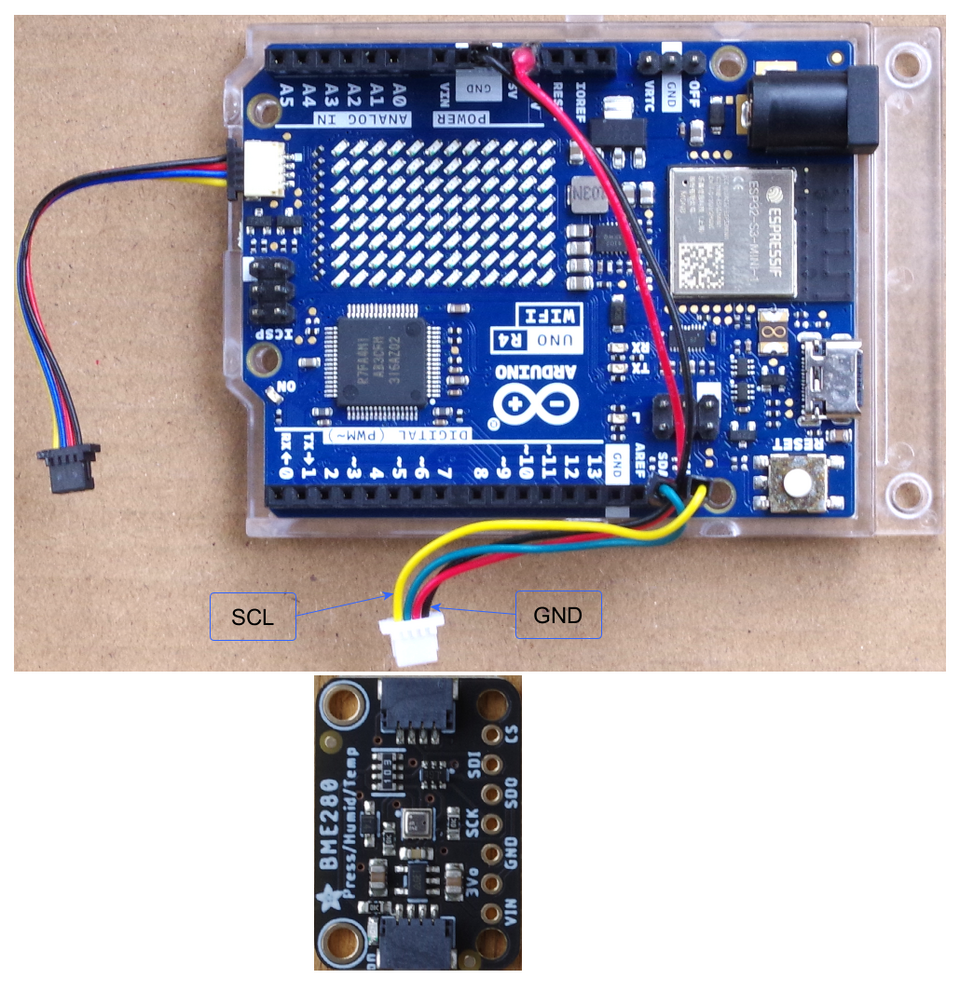

● 연결 Arduino



UNO R4 WiFi의 I2C 신호와 센서 보드를 JST 커넥터로 연결합니다(Stemma QT/Qwiic 보드의 사진 비율은 다릅니다).







● 슬레이브 주소 확인

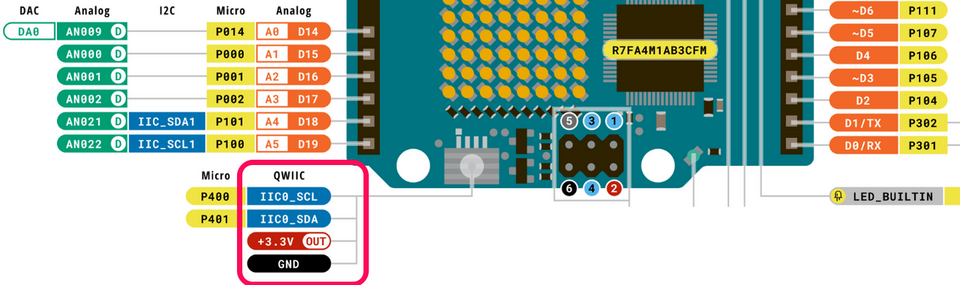

기존에 많이 사용되는 i2cScanner.ino를 실행하여 슬레이브 주소를 확인합니다.이 마이컴 보드에는 Qwiic 전용 커넥터가 준비되어 있지만 BME280은 인식하지 못했습니다.

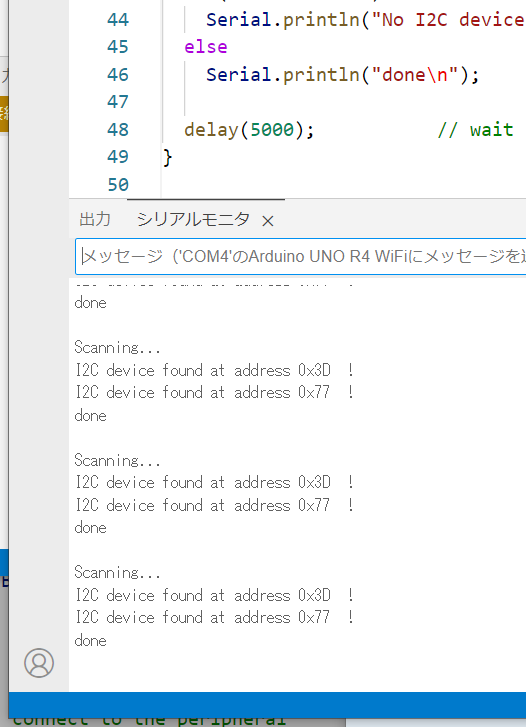

I/O 단자의 SCL과 SDA 단자, 전원 단자를 이용하여 Stemma QT/Qwiic 커넥터를 장착합니다. 전원은 3.3V입니다. 0x77을 찾았습니다. 0x3d는 그래픽 보드의 주소입니다.







● 라이브러리 준비

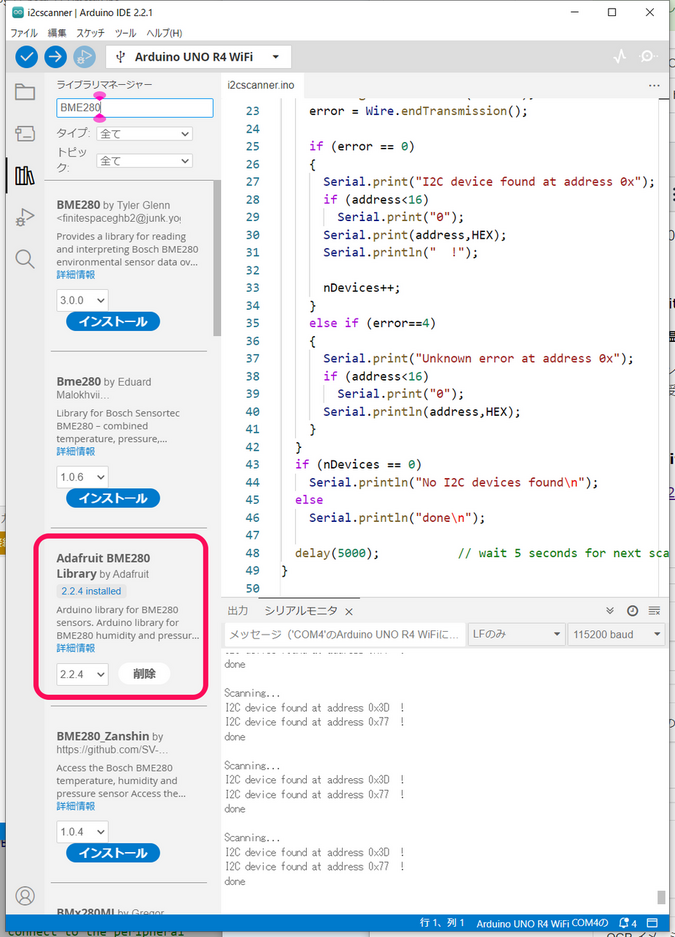

BME280으로 검색하여 찾은 Adafruit BME280 라이브러리를 설치합니다.





설치를 시작할 때, 관련 라이브러리 및 종속성을 설치할 것인지 묻는 패널이 나오면 모두 설치를 선택합니다.

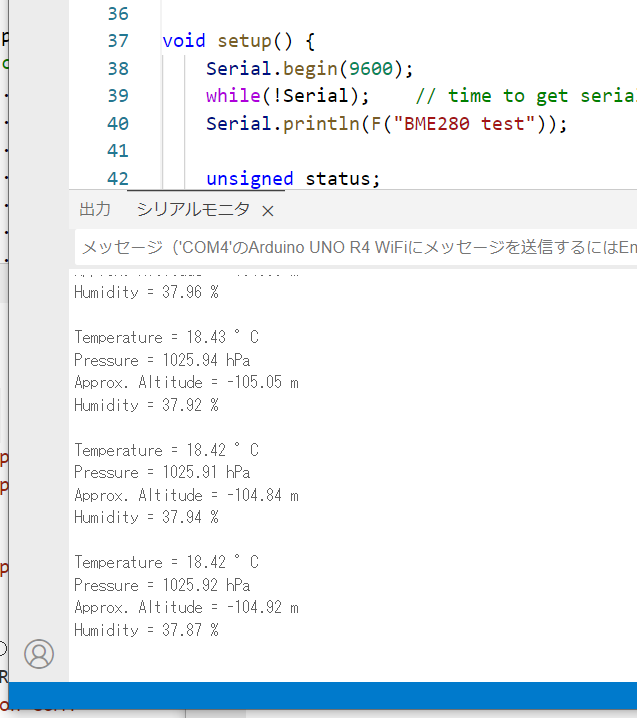

● 샘플 스케치 메뉴의 파일->스케치 예제에서 Adafruit BME280의 bme280test.ino를 선택하여 컴파일하고 실행한다.









SPI 관련을 제거하고 I2C에 대한 설명만 남긴 스케치입니다.





// This is a library for the BME280 humidity, temperature & pressure sensor
//  Designed specifically to work with the Adafruit BME280 Breakout
//  ----> http://www.adafruit.com/products/2650
//  Written by Limor Fried & Kevin Townsend for Adafruit Industries.

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
float tempC;
float pressure;
float humidity;

Adafruit_BME280 bme; // I2C

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);
   Serial.println(F("BME280 ssd1306"));

    unsigned status;

    // default settings
    status = bme.begin();
    // You can also pass in a Wire library object like &Wire2
    // status = bme.begin(0x76, &Wire2)
    if (!status) {
        Serial.println("Could not find a valid BME280 sensor, check wiring, address, sensor ID!");
        Serial.print("SensorID was: 0x"); Serial.println(bme.sensorID(),16);
        Serial.print("        ID of 0xFF probably means a bad address, a BMP 180 or BMP 085\n");
        Serial.print("   ID of 0x56-0x58 represents a BMP 280,\n");
        Serial.print("        ID of 0x60 represents a BME 280.\n");
        Serial.print("        ID of 0x61 represents a BME 680.\n");
        while (1) delay(10);
    }
    Serial.println();
}

void loop() {
    printValues();
    delay(1000);
}

void printValues() {
  tempC = bme.readTemperature();
  pressure = bme.readPressure() / 100.0;
  humidity = bme.readHumidity();

    Serial.print("Temperature = ");
    Serial.print(tempC);
    Serial.println(" °C");

    Serial.print("Pressure = ");
    Serial.print( pressure);
    Serial.println(" hPa");

    Serial.print("Humidity = ");
    Serial.print(humidity);
    Serial.println(" %");

    Serial.println();
}







● 그래픽 디스플레이에 측정 결과 표시



다음 글을 참고하여 측정한 온도와 기압, 습도를 그래픽 디스플레이에 표시합니다.



Arduino UNO R4 Minima로 센서 인터페이스하기 ⑤ 온습도 센서 Si7021의 측정 결과를 그래픽 디스플레이에 표시하기



스케치입니다.



// This is a library for the BME280 humidity, temperature & pressure sensor
//  Designed specifically to work with the Adafruit BME280 Breakout
//  ----> http://www.adafruit.com/products/2650
//  Written by Limor Fried & Kevin Townsend for Adafruit Industries.

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include <Adafruit_SSD1306.h>
float tempC;
float pressure;
float humidity;

Adafruit_BME280 bme; // I2C
Adafruit_SSD1306 display = Adafruit_SSD1306(128, 64, &Wire);

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);
   Serial.println(F("BME280  + ssd1306"));

    unsigned status;

    // default settings
    status = bme.begin();
    // You can also pass in a Wire library object like &Wire2
    // status = bme.begin(0x76, &Wire2)
    if (!status) {
        Serial.println("Could not find a valid BME280 sensor, check wiring, address, sensor ID!");
        Serial.print("SensorID was: 0x"); Serial.println(bme.sensorID(),16);
        Serial.print("        ID of 0xFF probably means a bad address, a BMP 180 or BMP 085\n");
        Serial.print("   ID of 0x56-0x58 represents a BMP 280,\n");
        Serial.print("        ID of 0x60 represents a BME 280.\n");
        Serial.print("        ID of 0x61 represents a BME 680.\n");
        while (1) delay(10);
    }
    Serial.println();

  // SSD1306_SWITCHCAPVCC = generate display voltage from 3.3V internally
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3D)) { // Address 0x3C for 128x32
    Serial.println(F("SSD1306 allocation failed"));
    for (;;)
      ; // Don't proceed, loop forever
  }
  display.display();
  delay(500); // Pause for 2 seconds
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setRotation(0);
  display.clearDisplay();
}

void loop() {
    printValues();
    delay(1000);
}

void printValues() {
  display.clearDisplay();
  display.setCursor(0, 0);

  tempC = bme.readTemperature();
  pressure = bme.readPressure() / 100.0;
  humidity = bme.readHumidity();

    Serial.print("Temperature = ");
    Serial.print(tempC);
    Serial.println(" °C");

    Serial.print("Pressure = ");
    Serial.print( pressure);
    Serial.println(" hPa");

    Serial.print("Humidity = ");
    Serial.print(humidity);
    Serial.println(" %");

    Serial.println();

  display.println("Temperature: - `C");
  display.print(tempC, 2);
  display.println("");
  display.println("");
  display.println("Pressure: - hPa");
  display.print(pressure, 1);
  display.println("");
  display.println("");
  display.println("Humidity: - %");
  display.print(humidity, 1);
  display.display();
}







원본 문서는 언제나 늘 그렇듯이 이 링크를 따라가면 만날 수 있습니다.
