다기능 Raspberry Pi HAT by Pimoroni

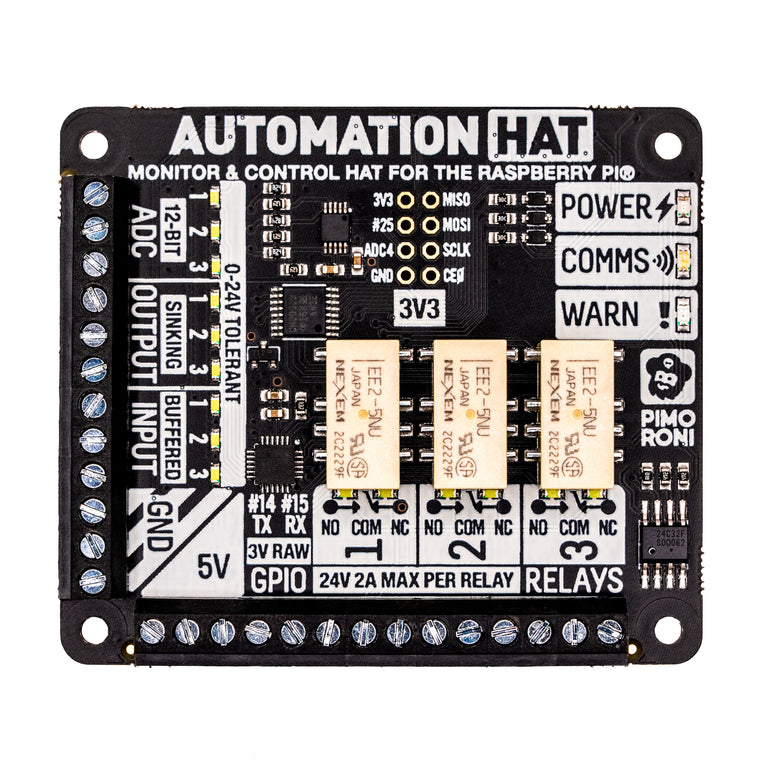

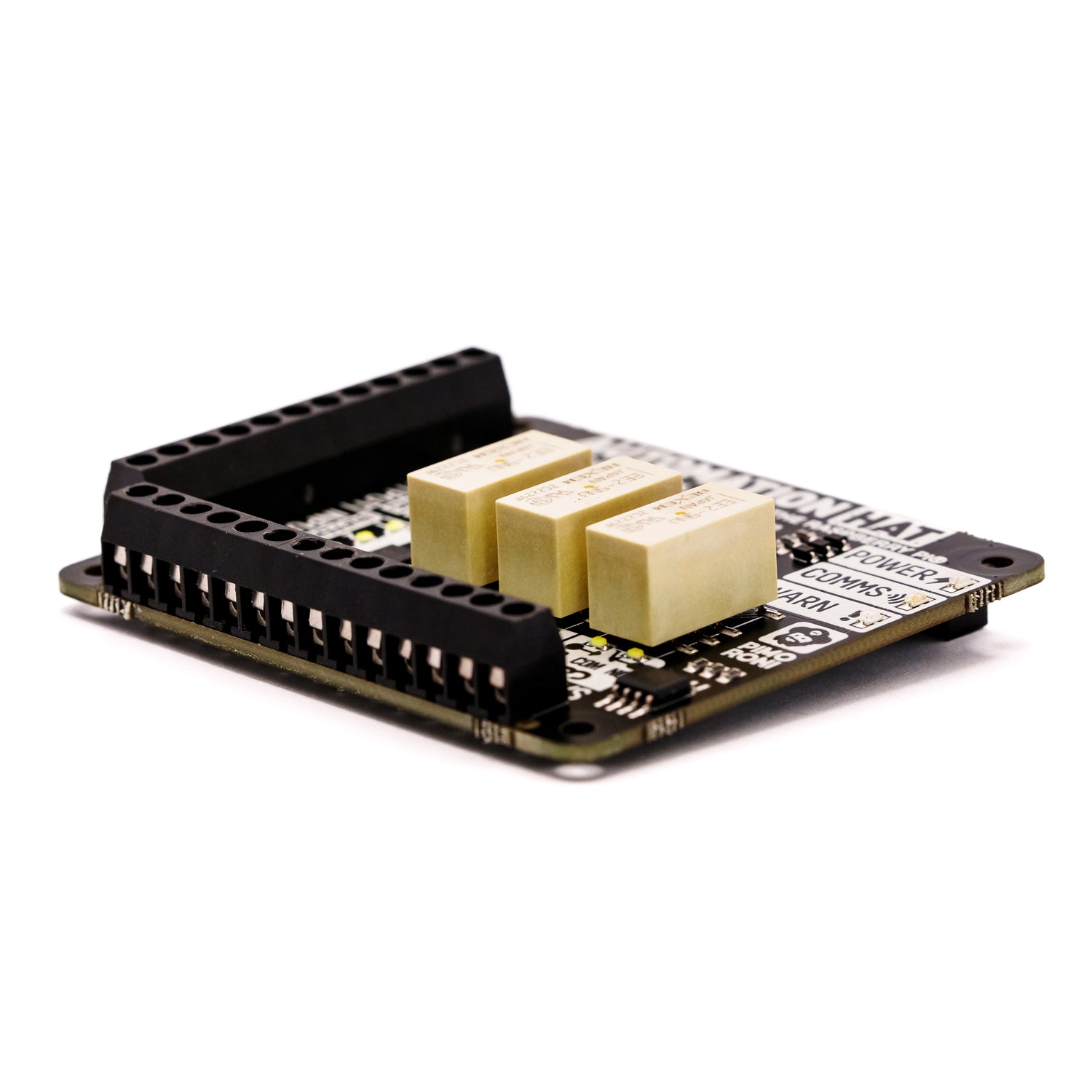

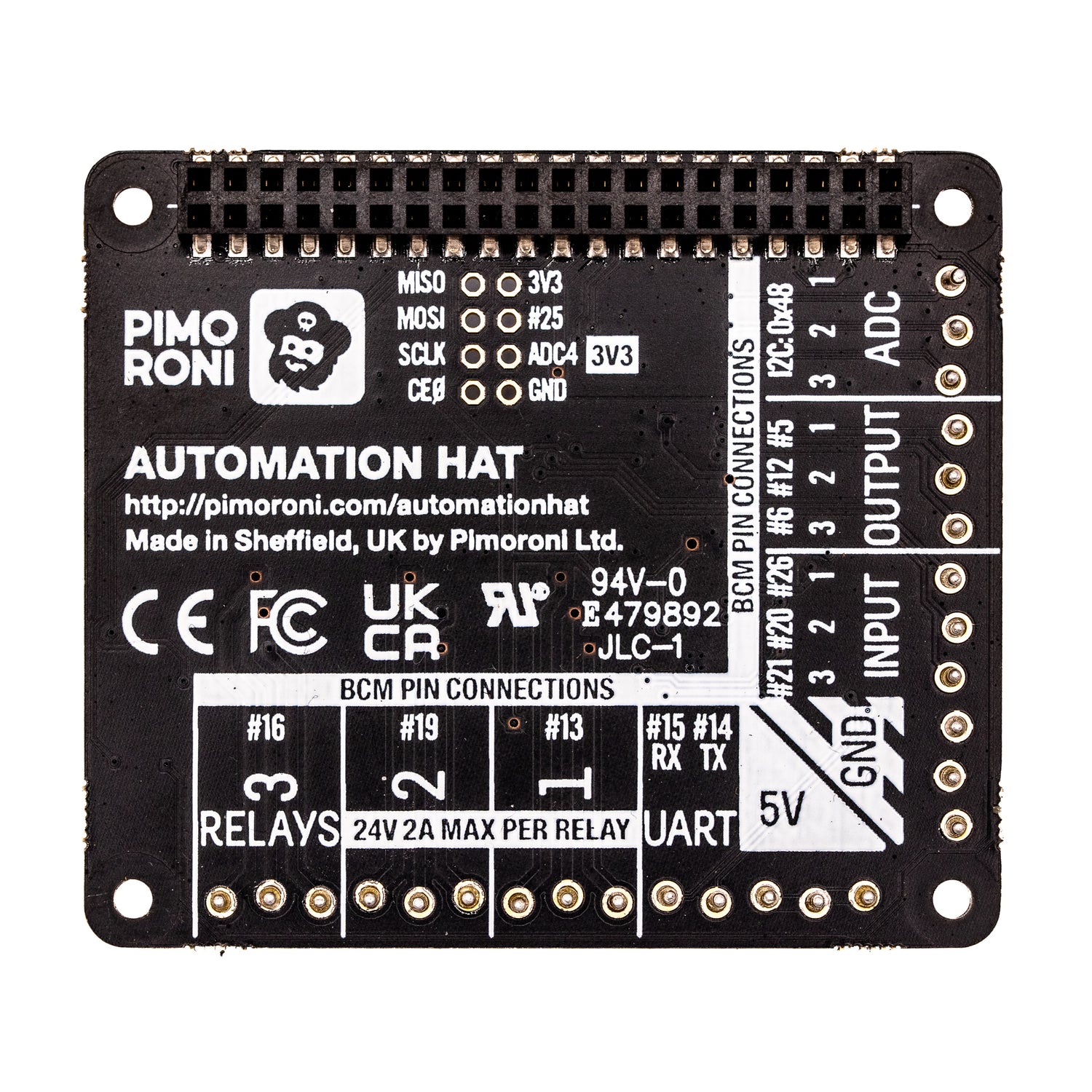

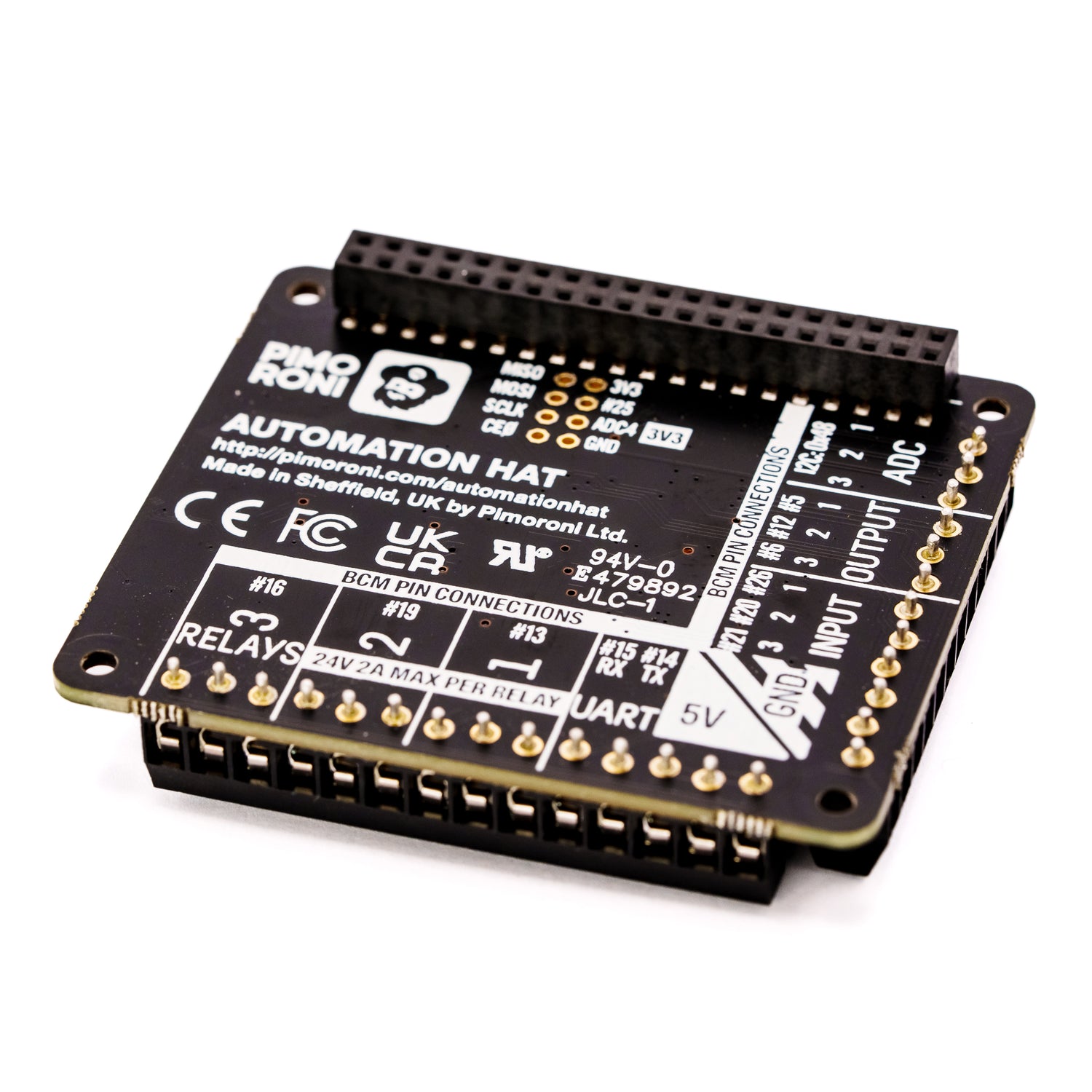

Automation HAT by Pimoroni



궁극의 모든 기능을 갖춘 Raspberry Pi HAT으로 세상을 제어하고 모니터링하세요!



이 홈 모니터링 및 자동화 컨트롤러에는 훌륭한 기능들이 가득합니다. 릴레이, 아날로그 채널, 전원 출력, 버퍼링된 입력 (모두 24V 허용)을 통해 이제 다양한 기능을 Raspberry Pi에 한 번에 연결할 수 있습니다.



더욱 좋은 점은 각 채널에 표시 LED가 있어 설정 상태를 한눈에 파악할 수 있다는 것입니다. 아날로그 채널에도 밝기 조절 LED가 있어 현재 감지 중인 값을 확인할 수 있습니다. 휙!



스마트 홈 및 자동화 프로젝트에 이상적이며, 온실에 지능형 스프링클러를 설치하거나 물고기 먹이 주기 일정을 계획하는 데 적합합니다!



특징

• 3 x 24V @ 2A 릴레이(NC 및 NO 단자)
• 3 x 12비트 ADC @ 0-24V(±2% 정확도)
• 3 x 24V 허용 버퍼 입력
• 3 x 24V 허용 싱킹 출력
• 15개의 채널 표시기 LED
• 1 x 12비트 ADC @ 0-3.3V
• 3.5mm 나사 단자
• 전원, 통신, 경고 LED 표시등
• SPI, TX(#14), RX(#15), #25 핀 분리됨

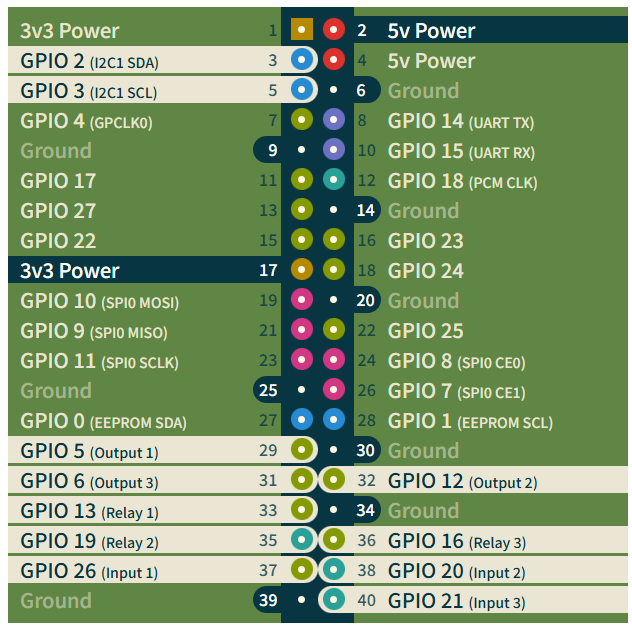

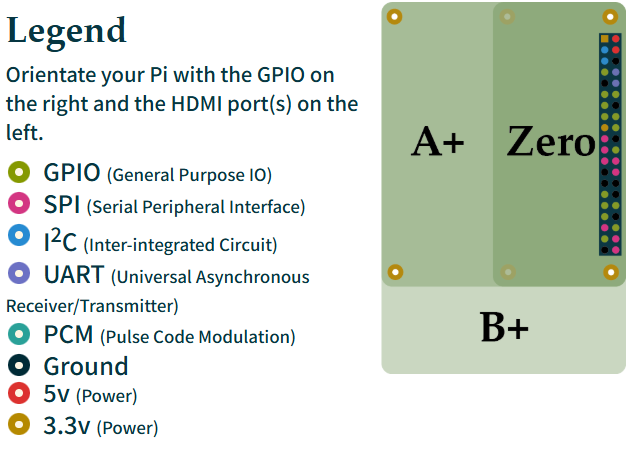

• 자동화 HAT 핀아웃 - 아래 이미지 참
• 모든 40핀 헤더 Raspberry Pi 모델과 호환 가능
• 파이썬 라이브러리
• 개략도
• 완전히 조립된 상태로 제공됩니다(파손된 핀은 납땜이 필요합니다)



소프트웨어



언제나 그렇듯이, Automation HAT의 다양한 기능을 활용할 수 있는 매우 사용하기 쉬운 Python 라이브러리를 만들었으며 , 시작하는 데 도움이 되는 예제도 제공합니다.

입력, 출력 및 릴레이 예제를 통해 아날로그 및 디지털 입력을 읽고, 출력을 켜고 끄고, 릴레이를 제어하는 방법을 알아보세요. 자세한 내용은 시작하기 튜토리얼을 확인하세요!



노트



• HAT가 아래로 눌려 있을 경우 핀이 HDMI 포트에 닿지 않도록 Automation HAT와 함께 황동 M2.5 스탠드오프 세트를 사용하는 것이 좋습니다.
• 버퍼링된 출력에 대한 부하는 접지 측에서 전환되어야 합니다. 즉, 12/24V(공급에서) -> 부하 -> 출력 단자 -> 접지(공급에서)
• 릴레이는 각각 최대 2A를 허용할 수 있으며 높은 쪽에서 전환해야 합니다.
• 싱킹 출력은 3개의 출력에 걸쳐 최대 500mA를 싱크할 수 있으므로 단일 채널을 사용하는 경우 전체 500mA를 싱크할 수 있습니다.
• ADC의 정확도는 ±2%입니다.
• 전 세계적으로 심각한 전자 부품 부족 사태로 인해 2021년에 제조된 일부 자동화 HAT에는 기존 ADS1015 대신 ADS1115 ADC가 탑재되었습니다 . 당사의 Python 라이브러리는 이러한 칩 변경을 자동으로 감지하고 조정하도록 업데이트되었습니다.
• 주전원 전압을 전환하는 데 사용하지 마십시오!
