MCM 분할 위상 에너지 모니터

반응형

내 경력의 이정표를 축하하고 싶습니다! 🎊🎉 처음으로 내 창작물을 온라인으로 판매합니다!



제가 사랑하는 에너지 미터의 수년간의 개발, 반복 및 변형 끝에 오늘 저는 "MCM 분할 위상 에너지 모니터"를 출시합니다.

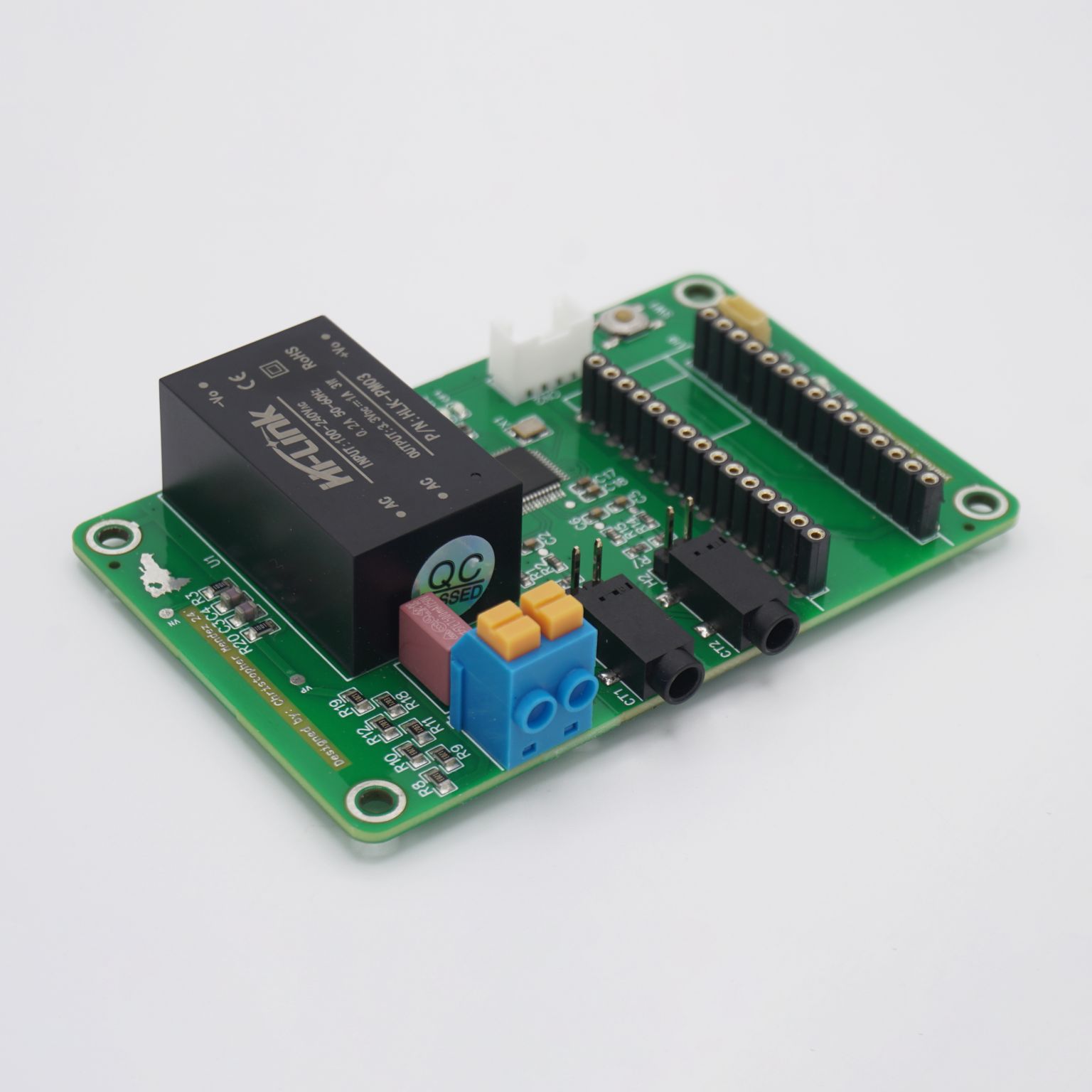

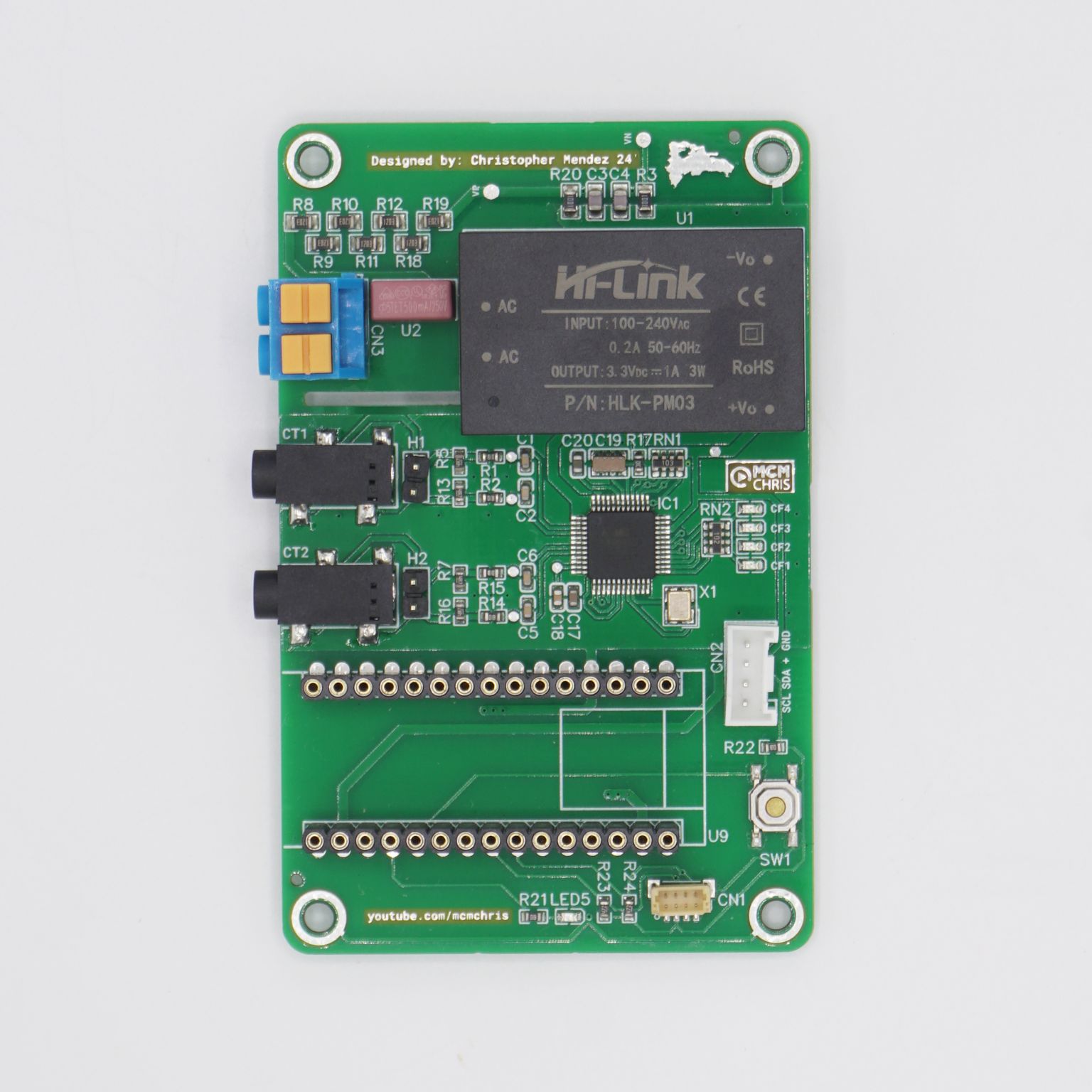

Microchip Technology Inc. 의 ATM90E32AS 에너지 계량 IC로 구동되는 이 제품은 전기 사용량을 그 어느 때보다 쉽게 추적할 수 있도록 설계되었습니다.



Arduino Nano ESP32는 보드를 구동하는 완벽한 선택입니다. 무선 연결 옵션 덕분에 에너지 판독값을 Arduino Cloud, Home Assistant 또는 기타 IoT 플랫폼에 업로드할 수 있습니다.



참고: SPI 인터페이스가 있는 모든 보드에서도 작동합니다.

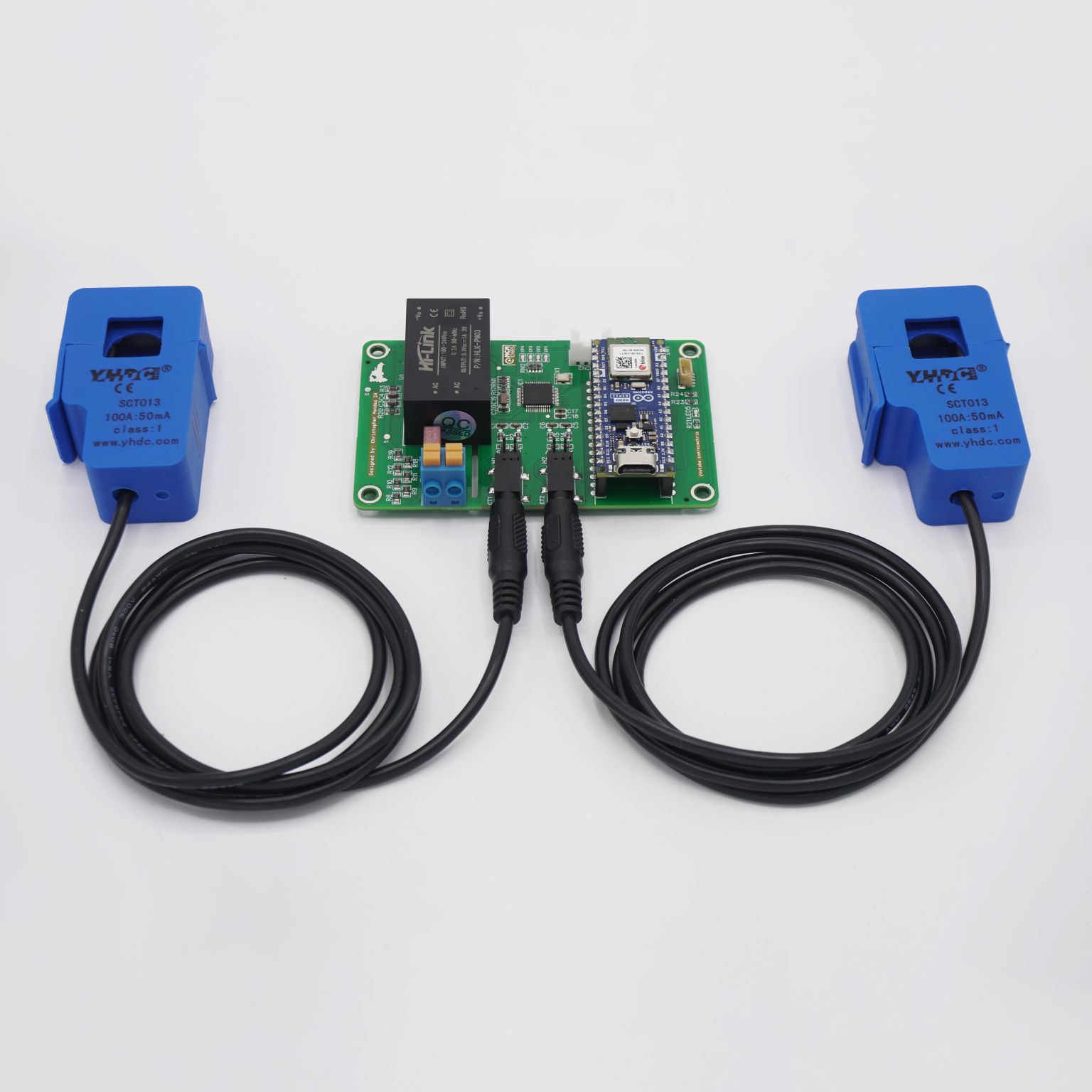

120V ~ 240V AC를 지원하므로 모든 국내 시나리오에 적합합니다. 변류기는 완전히 사용자 정의할 수 있으며 YHDC SCT013(100A:50mA)을 사용하고 있습니다.



확장 가능하게 만들고 싶었기 때문에 Grove와 Qwiic 커넥터를 모두 추가했습니다. 이를 통해 외부 디스플레이, LED 표시등 또는 경고 부저를 쉽게 추가할 수 있습니다. Modulino 노드와 완벽하게 일치합니다. 😉



소프트웨어에 대해 이야기해 봅시다. 모듈 라이브러리 MCM_ATM90E32를 개발하는 데 많은 시간과 노력을 들였습니다.



여기에는 보드를 사용하고 보정하는 방법에 대한 완전한 예가 포함되어 있습니다. Arduino IDE 라이브러리 관리자에서 찾을 수 있습니다.



저는 6개월 넘게 홈 차단기 패널에서 에너지 모니터를 24/7 실행해 왔으며 성능이 우수했습니다. (저는 항상 월별 에너지 요금과 비교하고 있습니다!) 😉



아래에서는 몇 가지 프로젝트 리소스와 몇 가지 이미지를 공유합니다.



질문이 있으면 언제든지 질문하고 제안으로 저를 지원해 주세요.



판매 사이트



비접촉 AC 전류 측정 센서 100A [SCT-013-100V] 비접촉 전류 측정 / 입력 전류:0A-100A / 출력 유형 0-1V / 페라이트 재질 / UL94-V0 / 표준 Φ3.5 3 코어 플러그 출력, 전류 및 전압 두 가지 출력 유형.



HI-LINK HLK-PM03 / 3.3V 1A 90VAC~265VAC 120V~350V 3W AC-DC 72% Through Hole AC-DC Power Modules ROHS
