옵토 커플러 동작 원리

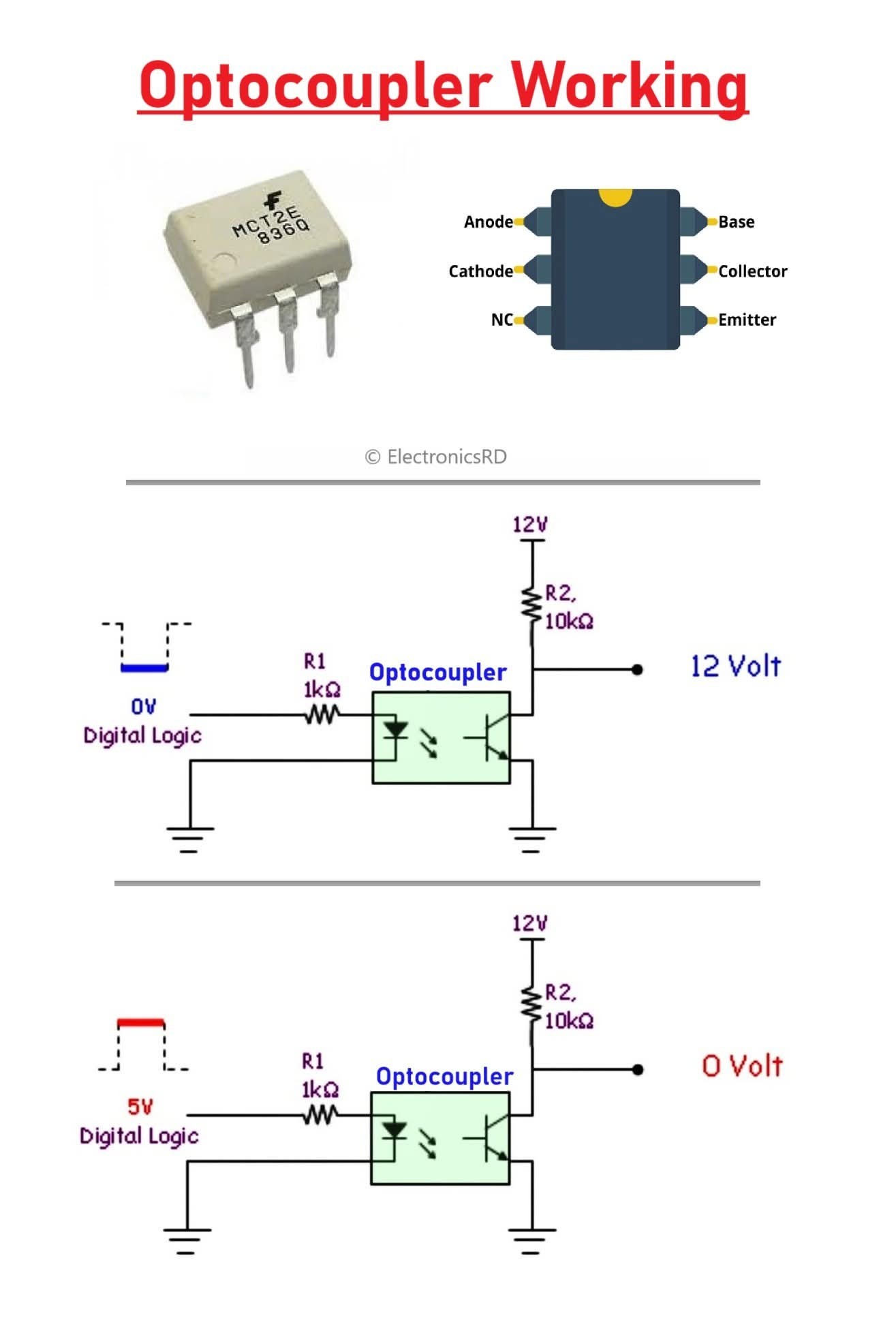

이 다이어그램은 빛을 이용하여 두 개의 절연된 회로 간에 신호를 전송하는 광커플러(MCT2E)의 작동 방식을 설명합니다.



입력 디지털 로직이 0V이면 광커플러 내부의 LED가 꺼지고 출력은 12V로 유지됩니다.



입력 로직이 5V이면 LED가 켜지면서 포토트랜지스터가 활성화되고 출력은 0V로 떨어집니다.



이를 통해 저전압 제어 측과 고전압 출력 측 사이의 전기적 절연이 보장되어 민감한 회로를 노이즈 및 전압 스파이크로부터 보호합니다.

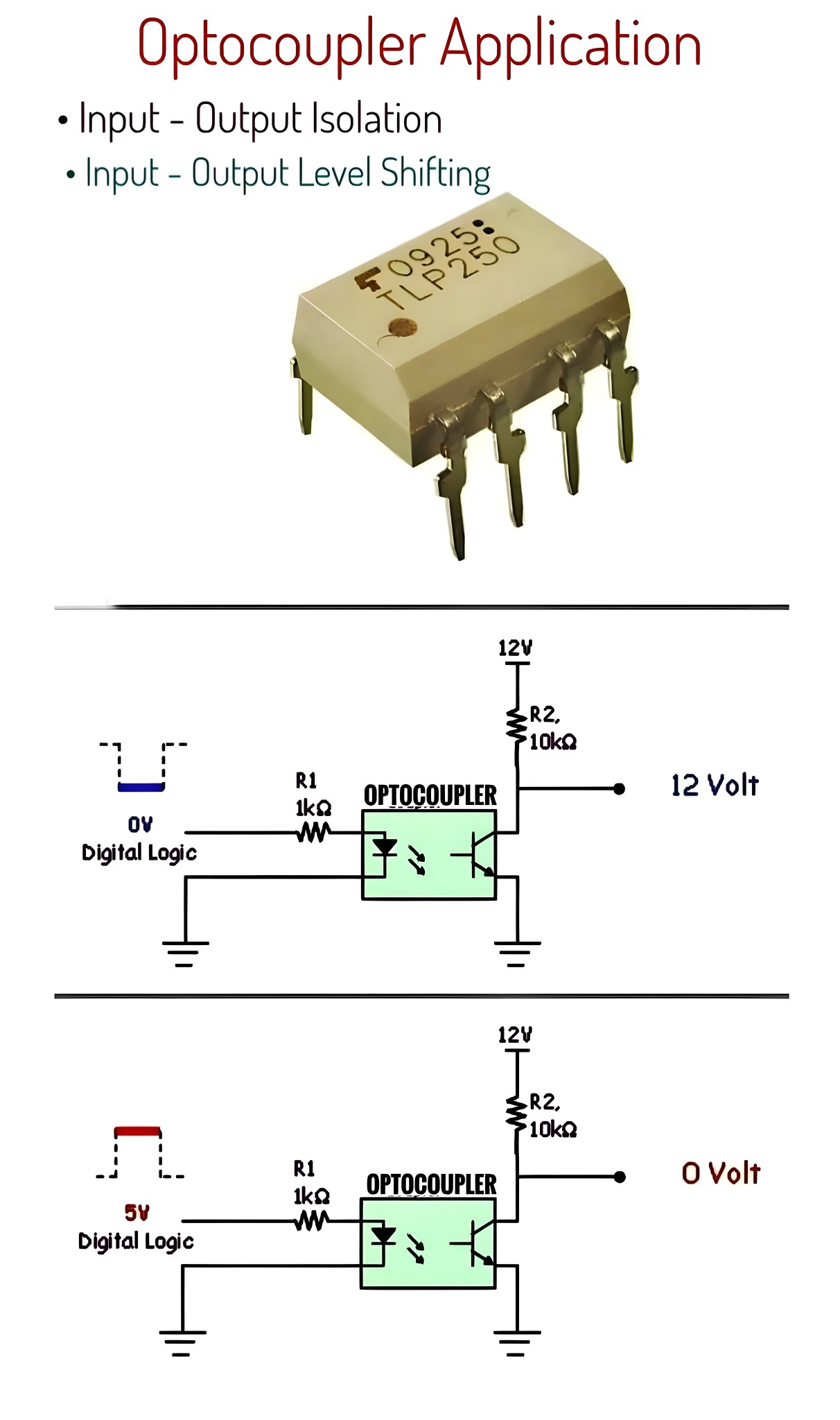

입출력을 절연하고 전압 레벨을 변환하기 위한 옵토커플러(TLP250). 디지털 로직이 0V(꺼짐)일 때 출력은 12V입니다. 디지털 로직이 5V(켜짐)일 때 옵토커플러가 활성화되어 출력이 0V로 떨어집니다. 전기적 절연을 유지하면서 5V 신호로 12V 회로를 제어하는 데 유용합니다.
