수정 발진기 crystal oscillator



수정 발진기는 석영 크리스털을 사용하여 매우 안정적이고 정밀한 주파수를 생성하는 전자 회로입니다. 석영 크리스털은 전기장이 가해지면 특정 주파수로 진동하며, 이 특성은 회로에서 정확한 타이밍을 유지하는 데 활용됩니다.

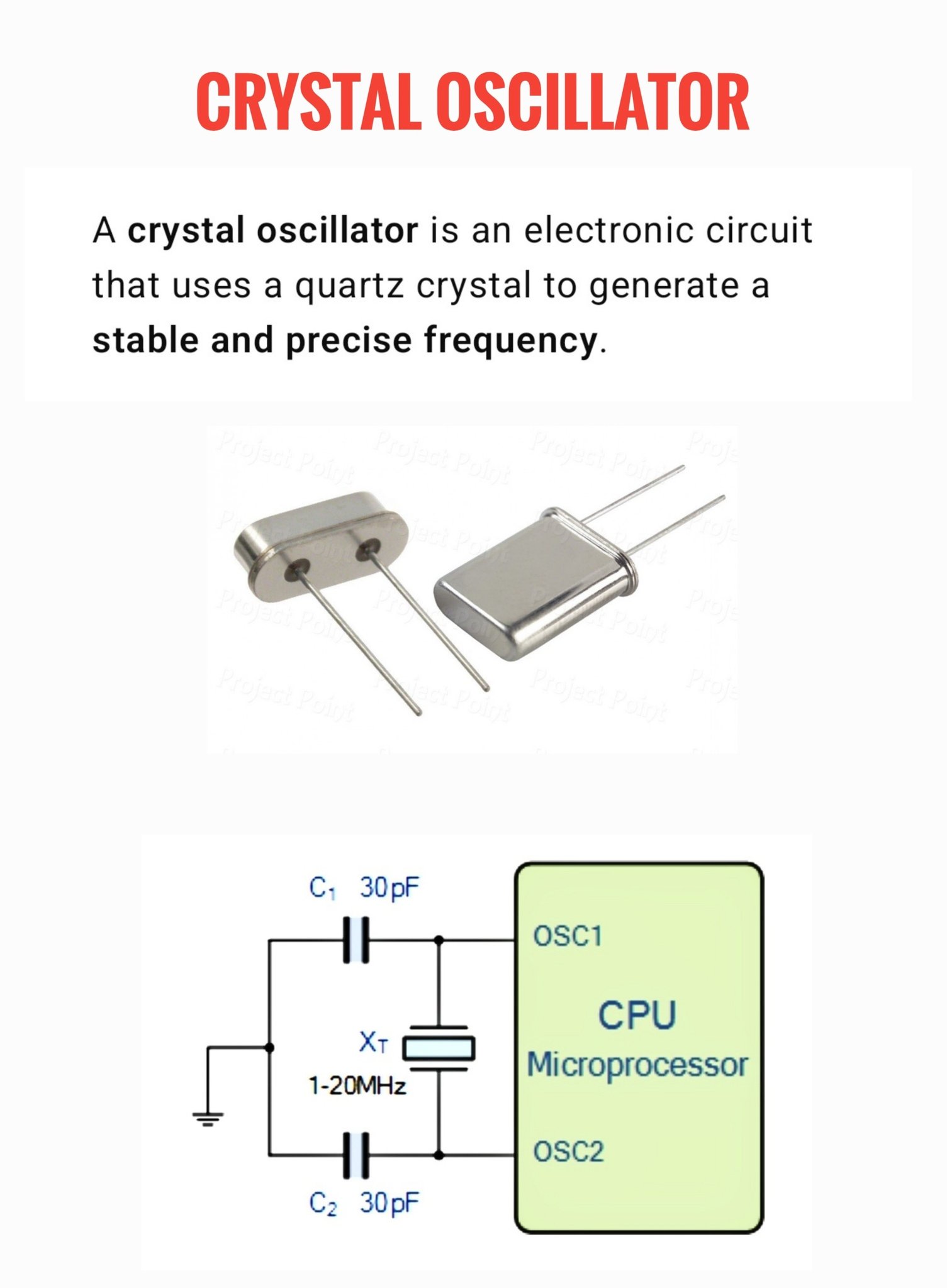

그림과 같이 회로에서 크리스털(XT)은 두 개의 커패시터(C1과 C2, 일반적으로 각각 30 pF) 및 마이크로프로세서와 연결됩니다. 발진 주파수는 일반적으로 1 MHz에서 20 MHz 사이이며, CPU, 마이크로컨트롤러 및 통신 시스템에 클록 신호를 제공합니다.



응용 분야: 시계, 컴퓨터, 통신 장치 및 마이크로프로세서 기반 시스템에 사용됩니다.
