ESP32-S3-Touch-LCD-4.3B



센서 포함 캡티브 터치스크린 디스플레이 보드, LVGL, CAN I2C RS485, ESP32 S3, 4.3 인치 LCD (B), 800x480



ESP32-S3-Touch-LCD-4.3B

RGB 인터페이스 LCD를 5 포인트 정전식 터치, 여러 주변 장치 인터페이스와 통합











【특징】
ESP32-S3-Touch-LCD-4.3B 2.4GHz WiFi 및 BLE 5 지원 마이크로 컨트롤러 개발 보드이며 고용량 플래시 및 PSRAM을 통합합니다. 온보드 4.3 인치 용량 성 터치 스크린은 LVGL과 같은 GUI 프로그램을 원활하게 실행할 수 있습니다. HMI 및 기타 ESP32-S3 애플리케이션의 신속한 개발에 적합한 다양한 주변기기 인터페이스와 결합

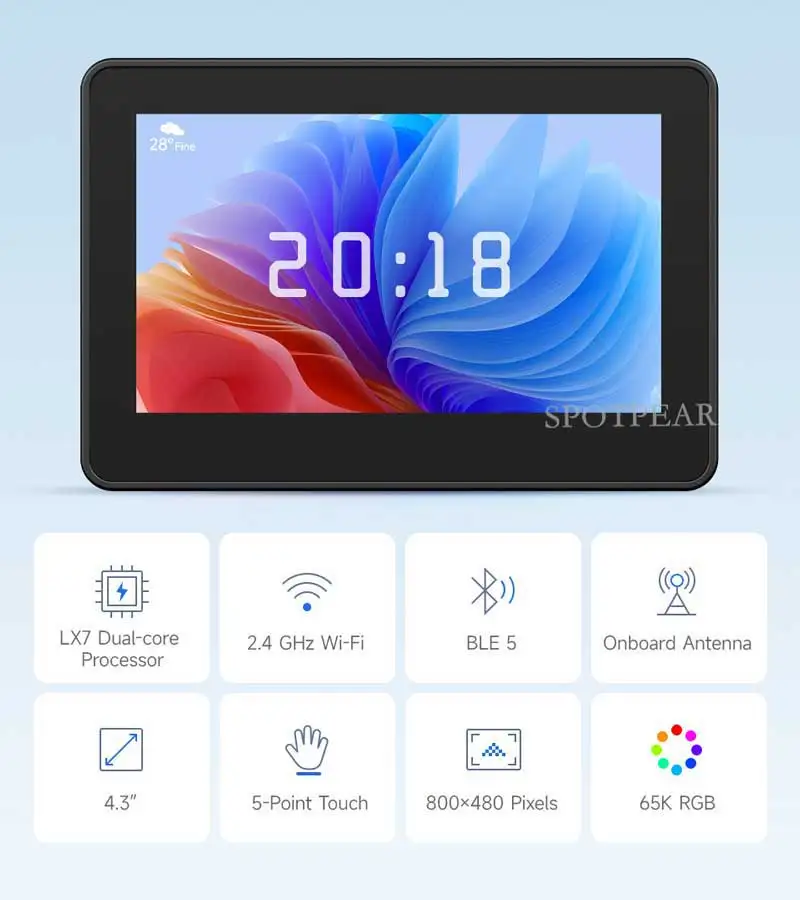

[] Xtensa 32 비트 LX7 듀얼 코어 프로세서, 최대 240MHz 메인 주파수 장착

[] 온보드 안테나와 함께 2.4GHz Wi-Fi (802.11 b/g/n) 및 블루투스 5 (LE) 지원

[] 온보드 512KB SRAM 및 384KB ROM 내장, 16MB 플래시 및 8MB PSRAM 포함

[] 온보드 4.3 인치 정전식 터치 디스플레이, 800 × 480 해상도, 65K 컬러

[] I2C 인터페이스를 통한 용량 성 터치 제어 지원, 인터럽트 지원이 가능한 5 점 터치 지원

[] 온보드 전압 조정기, 7 ~ 36V 광역 전원 공급 장치 지원

[] 전원 손실시 시간 데이터가 손실되지 않도록 온보드 RTC 칩 및 충전식 배터리

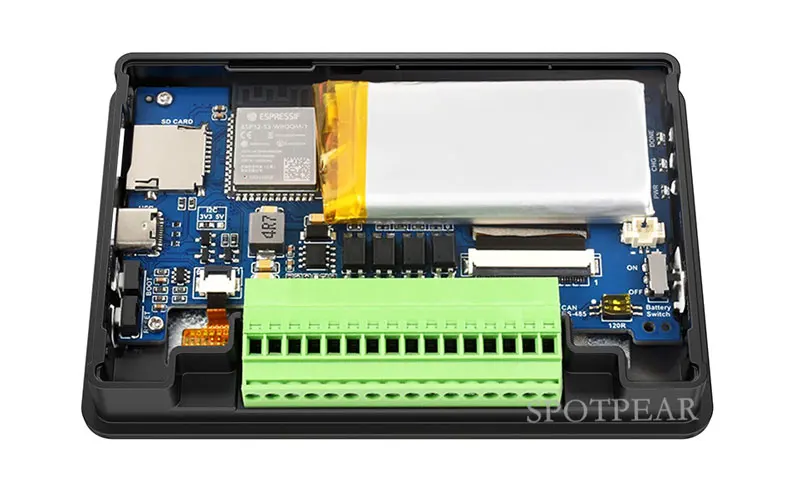

[] 온보드 CAN, RS485, I2C 인터페이스 및 TF 카드 슬롯, GH1.25 2P 배터리 헤더 및 디지털 절연 IO 인터페이스 등

[] 양방향 광커플러 절연으로 수동 및 능동 디지털 입력 지원

[] 광커플러 절연으로 디지털 출력을 지원하고 최대 450mA 침몰 전류로 더 높은 주행 기능 제공

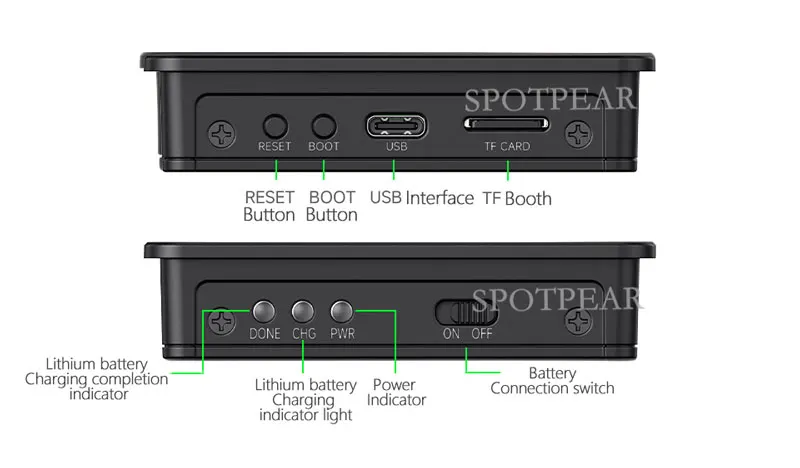

[] 전원 및 배터리 충전 상태를 나타내는 온보드 LED 표시기

[] 유연한 클럭, 모듈 전원 공급 장치 독립 설정 및 기타 컨트롤을 지원하여 다양한 시나리오에서 저전력 소비를 실현합니다.





【IPS 디스플레이 패널】

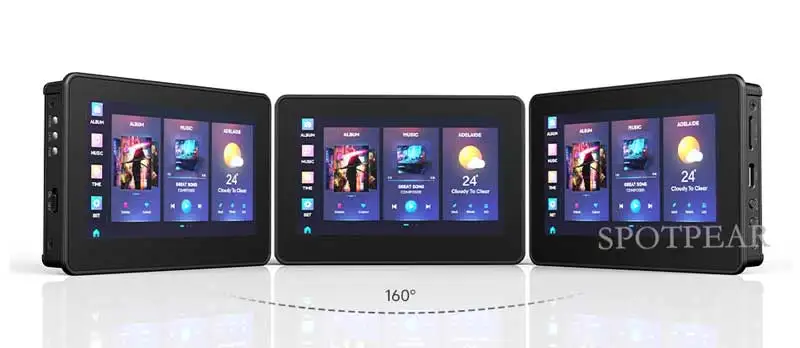

[] 뛰어난 디스플레이 성능, 160 ° 와이드 시야각

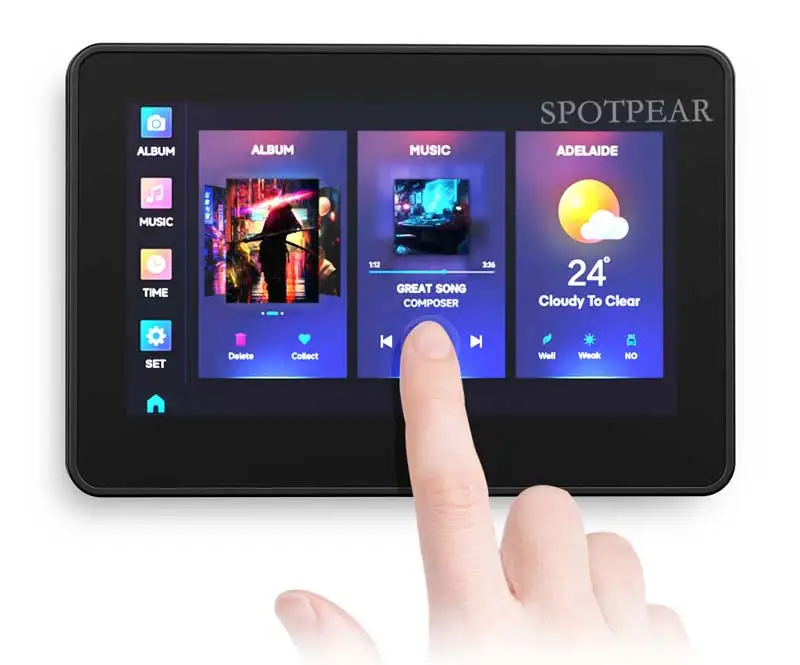

【정전식 5 점 터치】
[] I2C 인터페이스를 통한 터치 기능 지원, 유연한 작동을 위한 5 점 터치 및

[] 부드러운 멀티 포인트 UI 상호 작용

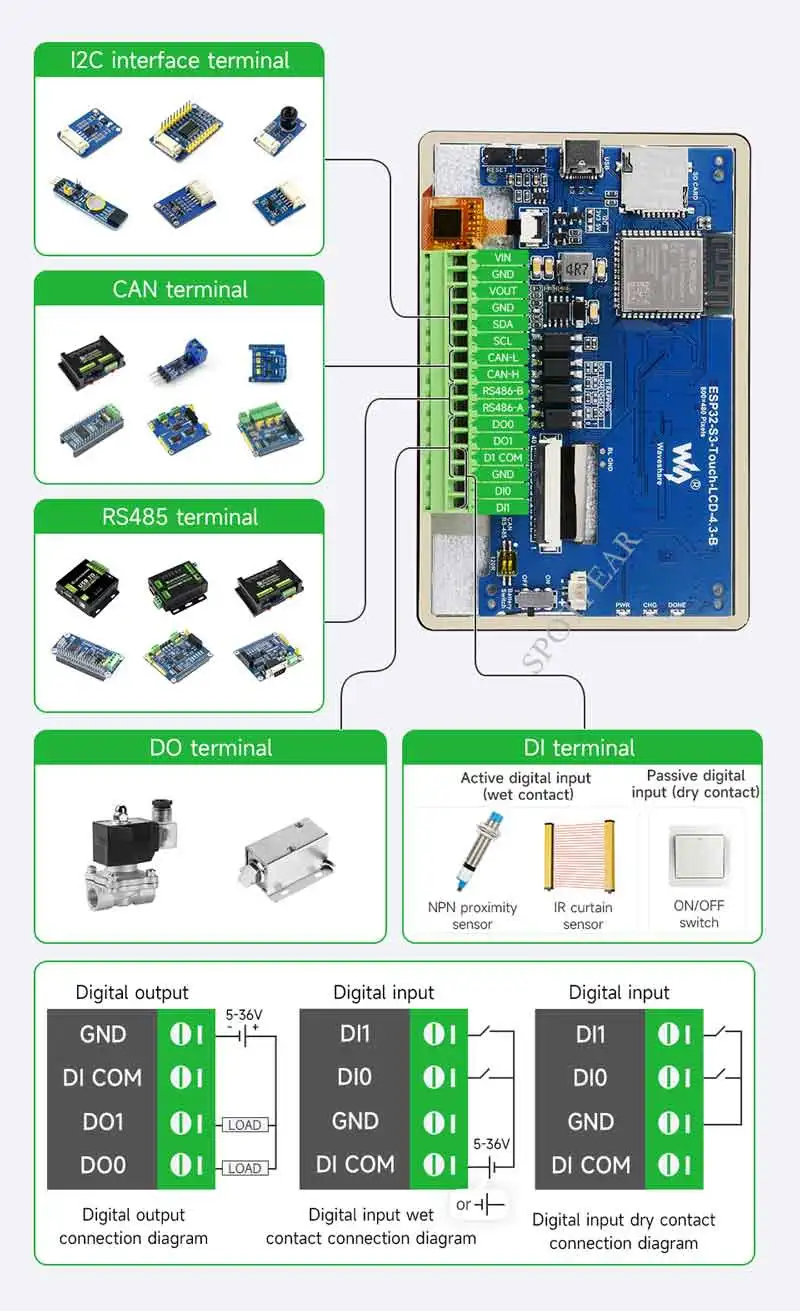

【여러 주변기기 지원】
[] CAN, RS485, I2C 및 절연된 IO 인터페이스를 통해 여러 주변장치의 확장 지원

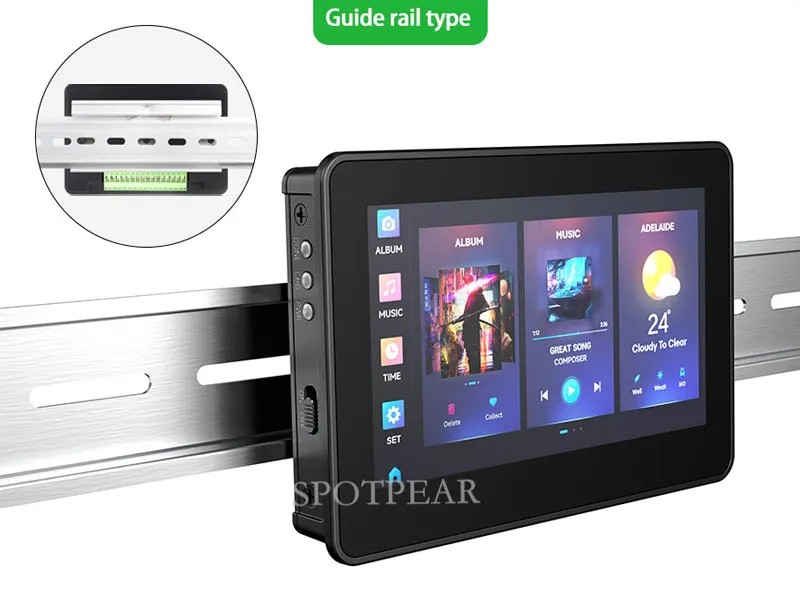

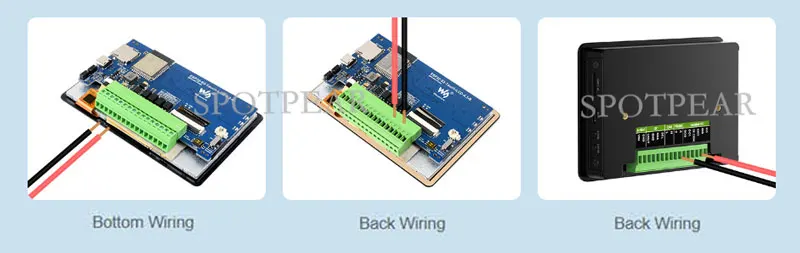

【두 가지 배선 방법 지원】
[] 두 가지 유형의 나사 단자가 함께 제공되어 하단 또는 후면 배선을 허용하여 DIN 레일 또는 내장 장치와 같은 다양한 응용 시나리오에 통합하기에 더 편리합니다.







참고: 하우징 버전은 하단 플러그인을 지원하지 않습니다.

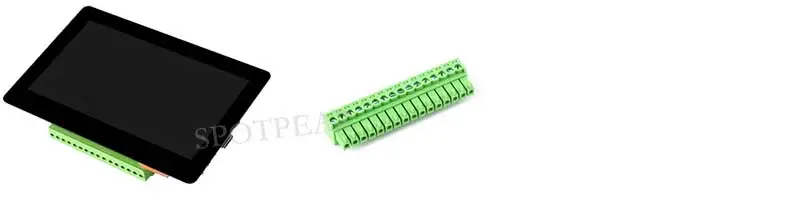

【기내에있는 것】

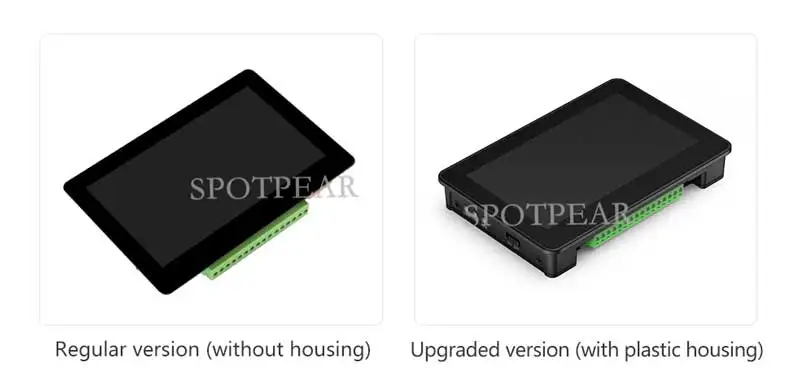

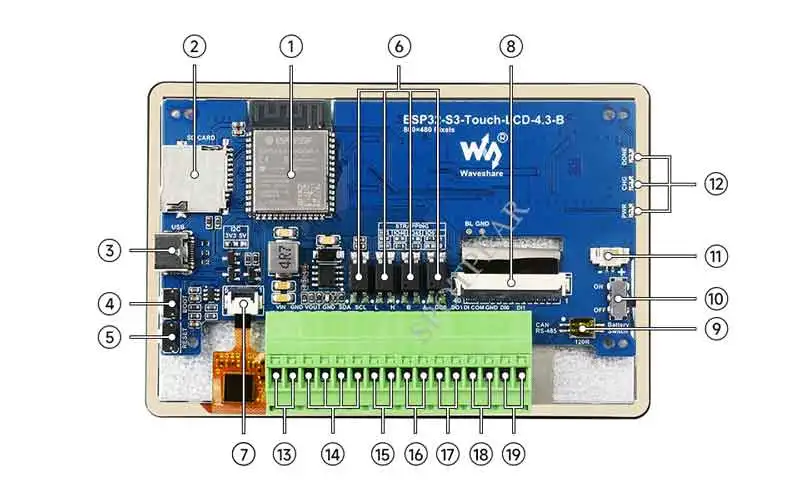

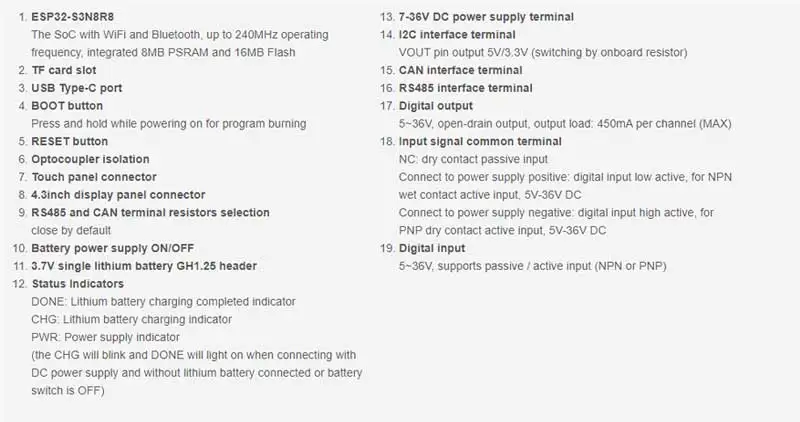

【업그레이드 버전 인터페이스 도입】







이 제품은 배터리가 들어 있지 않습니다, 필요하면 따로 구매해주세요

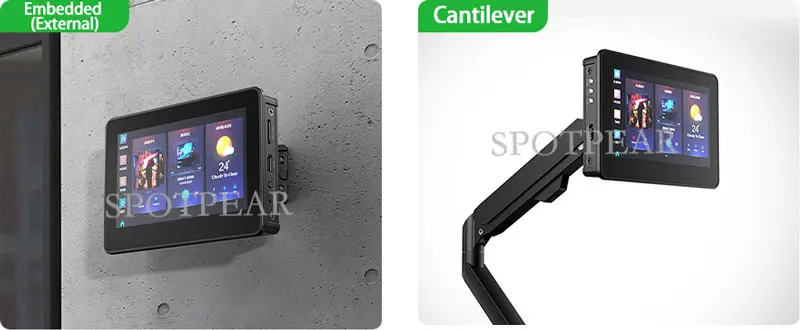

【업그레이드 설치 방법】

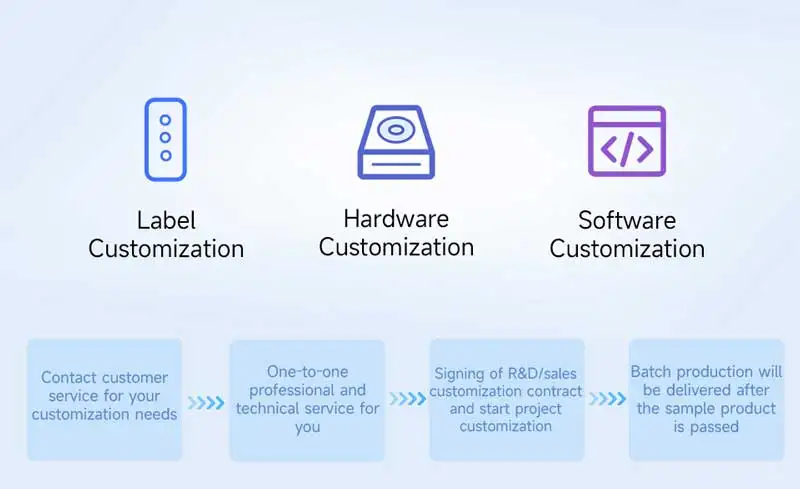

【일괄 사용자 정의 지원】
[] 소프트웨어 및 하드웨어 사용자 정의 지원

[] 하드웨어 인터페이스, 로고, 레이블, 케이스 및 웹 페이지 등 포함

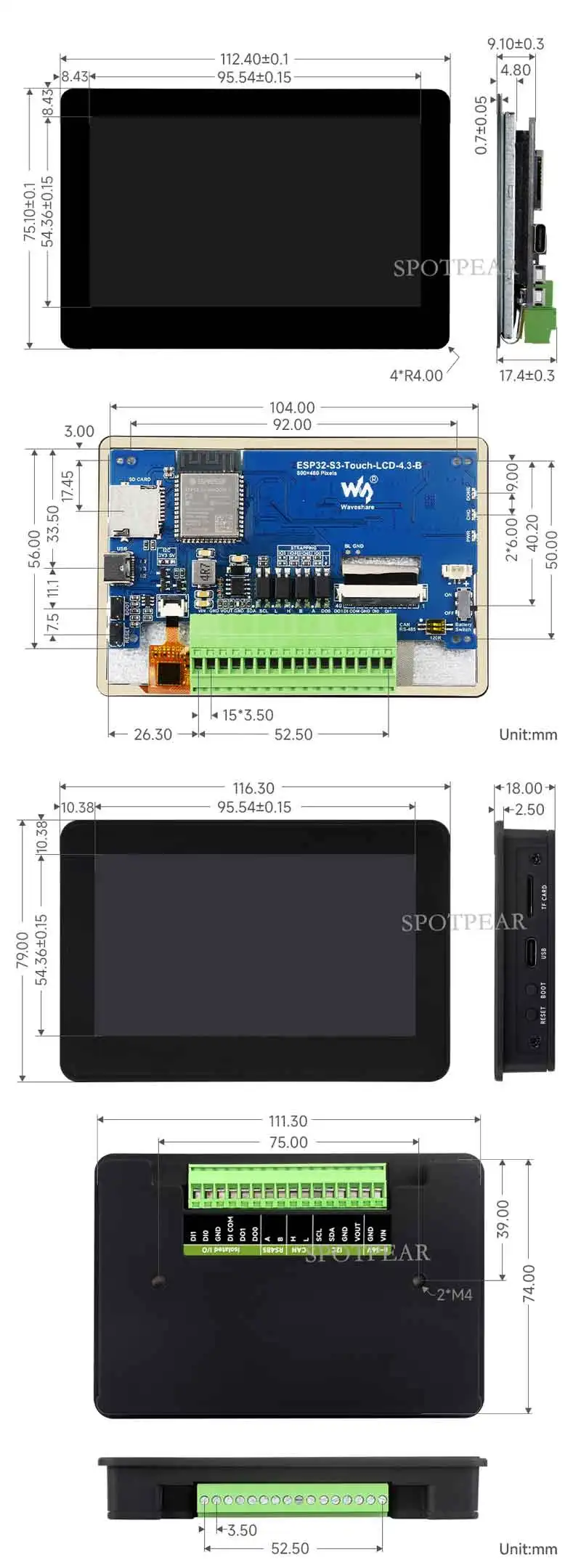

【치수 개요】









패키지 포함



[] ESP32-S3-Touch-LCD-4.3B









[] ESP32-S3-Touch-LCD-4.3B-BOX
