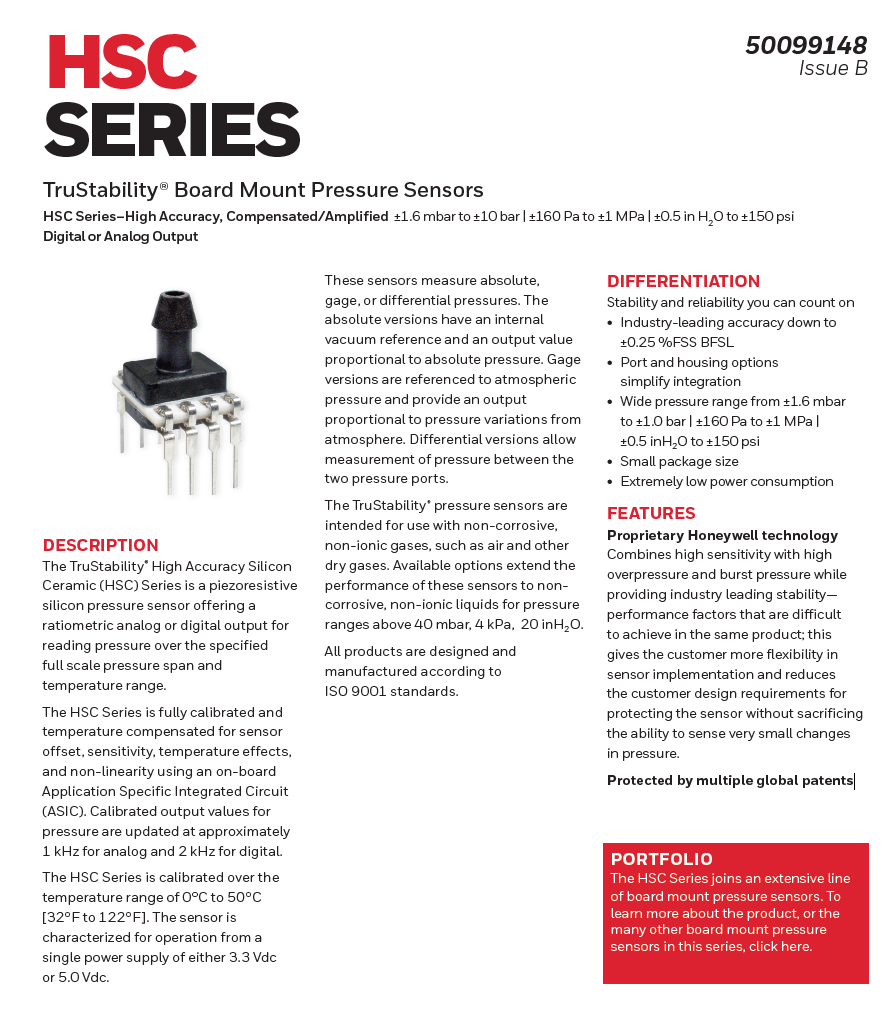

HSC 시리즈 TruStability® 보드 장착형 압력 센서 HSC 시리즈 - 고정밀, 보상/증폭 ±1.6mbar ~ ±10bar | ±160Pa ~ ±1MPa | ±0.5inH2O ~ ±150psi 디지털 또는 아날로그 출력



설명



TruStability® 고정밀 실리콘 세라믹(HSC) 시리즈는 압전 저항 실리콘 압력 센서로, 지정된 전체 압력 범위 및 온도 범위에서 압력을 측정하기 위한 비율 계량 아날로그 또는 디지털 출력을 제공합니다.



HSC 시리즈는 온보드 ASIC(Application Specific Integrated Circuit)을 사용하여 센서 오프셋, 감도, 온도 영향 및 비선형성에 대해 완벽하게 교정되고 온도 보상됩니다.



교정된 압력 출력 값은 아날로그의 경우 약 1kHz, 디지털의 경우 약 2kHz로 업데이트됩니다.



HSC 시리즈는 0°C ~ 50°C[32°F ~ 122°F]의 온도 범위에서 교정됩니다. 이 센서는 3.3Vdc 또는 5.0Vdc의 단일 전원 공급 장치에서 작동하도록 설계되었습니다.



이 센서는 절대압, 게이지압 또는 차압을 측정합니다. 절대압 버전은 내부 진공 기준과 절대압에 비례하는 출력값을 제공합니다. 게이지압 버전은 대기압을 기준으로 하며 대기압과의 압력 변화에 비례하는 출력을 제공합니다. 차압 버전은 두 압력 포트 사이의 압력을 측정할 수 있습니다.



TruStability® 압력 센서는 공기 및 기타 건식 가스와 같은 비부식성, 비이온성 가스에 사용하도록 설계되었습니다. 다양한 옵션을 통해 이 센서의 성능이 비부식성, 비이온성 액체에서도 40mbar, 4kPa, 20inH2O 이상의 압력 범위까지 확장됩니다. 모든 제품은 ISO 9001 표준에 따라 설계 및 제조되었습니다.



차별화



믿을 수 있는 안정성과 신뢰성



• 업계 최고 수준의 ±0.25%FSS BFSL 정확도
• 포트 및 하우징 옵션으로 간편한 통합
• ±1.6mbar ~ ±1.0bar | ±160Pa ~ ±1MPa | ±0.5inH2O ~ ±150psi의 넓은 압력 범위
• 소형 패키지 크기
• 매우 낮은 전력 소비



특징



• Honeywell 독점 기술 높은 감도와 높은 과압 및 파열 압력을 결합하는 동시에 업계 최고 수준의 안정성을 제공합니다.
• 이러한 성능 요소는 동일 제품에서 달성하기 어렵습니다. 이를 통해 고객은 센서 구현에 있어 더 큰 유연성을 확보하고, 센서 보호에 대한 설계 요구 사항을 줄일 수 있으며, 동시에 압력의 미세한 변화도 감지할 수 있는 기능을 저하시키지 않습니다.
• 다수의 글로벌 특허로 보호됩니다.



카달로그 파일 참고하세요.



sps-siot-trustability-hsc-series-high-accuracy-board-mount-pressure-sensors-50099148-a-ciid-151133-cn.pdf

6.12MB
