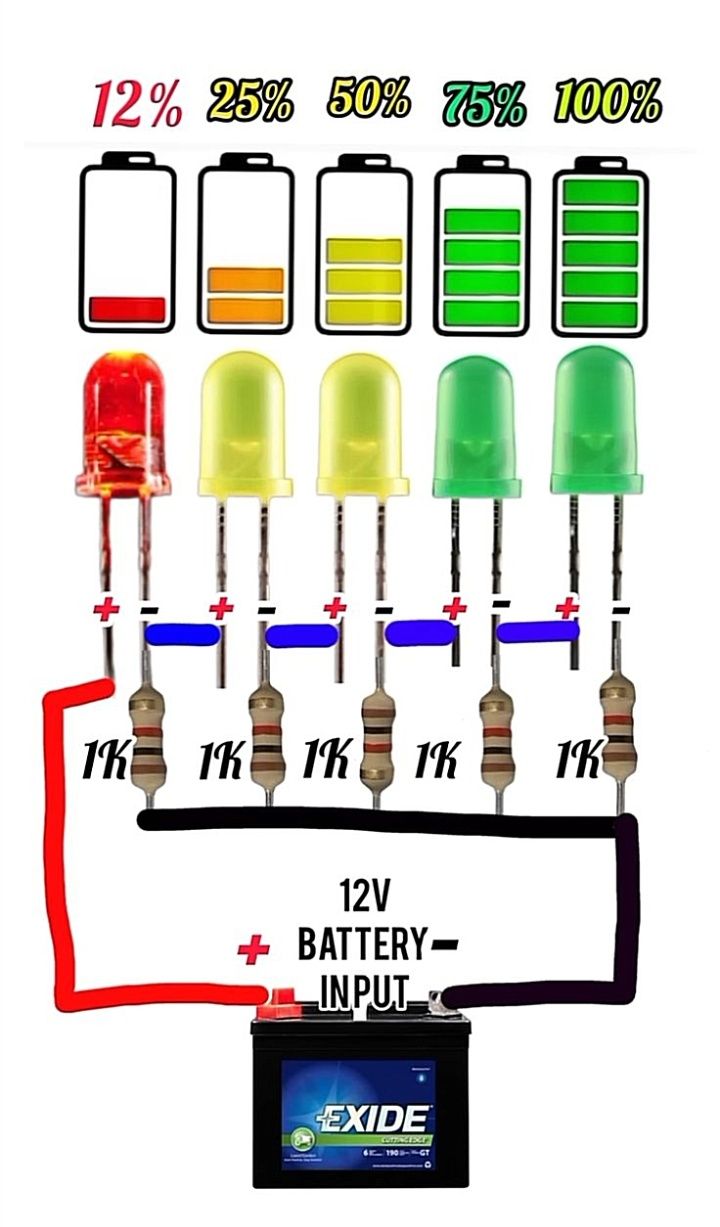

이 이미지는 LED와 저항을 사용한 간단한 배터리 잔량 표시 회로를 보여줍니다.
설명은 다음과 같습니다.
🔋 주요 기능:
빨간색부터 초록색까지 다양한 색상의 LED 5개를 사용하여 12V 배터리의 전압 또는 충전량을 표시합니다. 각 LED는 특정 전압 수준에서 켜지며, 배터리 충전량을 나타냅니다.
💡 구성 요소:
1. 12V 배터리(전원)
2. LED 5개:
빨간색 → 12%(배터리 부족)
주황색 → 25%
노란색 → 50%
연한 초록색 → 75%
녹색 → 100%(완전 충전)
3. 저항 5개(각 1kΩ) - 각 LED에 흐르는 전류를 제한하고 손상을 방지하는 데 사용됩니다.
⚙️ 작동 원리(개념):
배터리 전압이 증가함에 따라 더 많은 LED가 켜집니다.
각 LED는 특정 전압 레벨(일반적으로 전압 분배기 또는 LM3914와 같은 비교기 IC를 사용하여 제어)에서 켜지도록 되어 있습니다.
이 다이어그램은 기능 회로가 아닌 기본 개념만 보여줍니다. 그림과 같이 정확하게 연결하면 전압 임계값 제어가 없으므로 모든 LED가 동시에 켜집니다.
🧠 요약:
이는 LED를 사용하는 12V 배터리 잔량 표시기의 개념도로, 0%에서 100%까지의 충전 상태를 시각적으로 보여줍니다.
