Meshtastic Heltec V3 ESP32 LoRa 32 개발 보드 키트 케이스 (800mAh 배터리, OLED 디스플레이, USB C, WiFi, Bluetooth, BLE, SX1262, 433MHz, 868MHz 지원)
향상된 듀얼 코어 성능: 5단계 파이프라인을 갖춘 240MHz의 ESP32-S3FN8 듀얼 코어 프로세서. 복잡한 IoT 애플리케이션을 구동하여 2개 세트로 프로젝트의 잠재력을 최대한 발휘할 수 있도록 지원합니다.
탁월한 연결성: 통합 WiFi, Bluetooth 및 LoRa를 지원합니다. 전용 2.4GHz 스프링 안테나와 U.FL LoRa 인터페이스를 통해 안정적인 장거리 통신을 보장합니다.
스마트 전력 관리: USB-C 충전을 지원하는 800mAh 배터리. 지능형 충전/방전 제어, 과충전 보호, 배터리 잔량 감지 및 자동 전원 전환 기능을 갖추고 있습니다.
향상된 사용자 인터페이스: 실시간 모니터링을 위한 0.96인치 128x64 OLED 디스플레이. 전압 조절 기능이 있는 Type-C 포트, ESD/단락 보호 및 RF 차폐 기능.

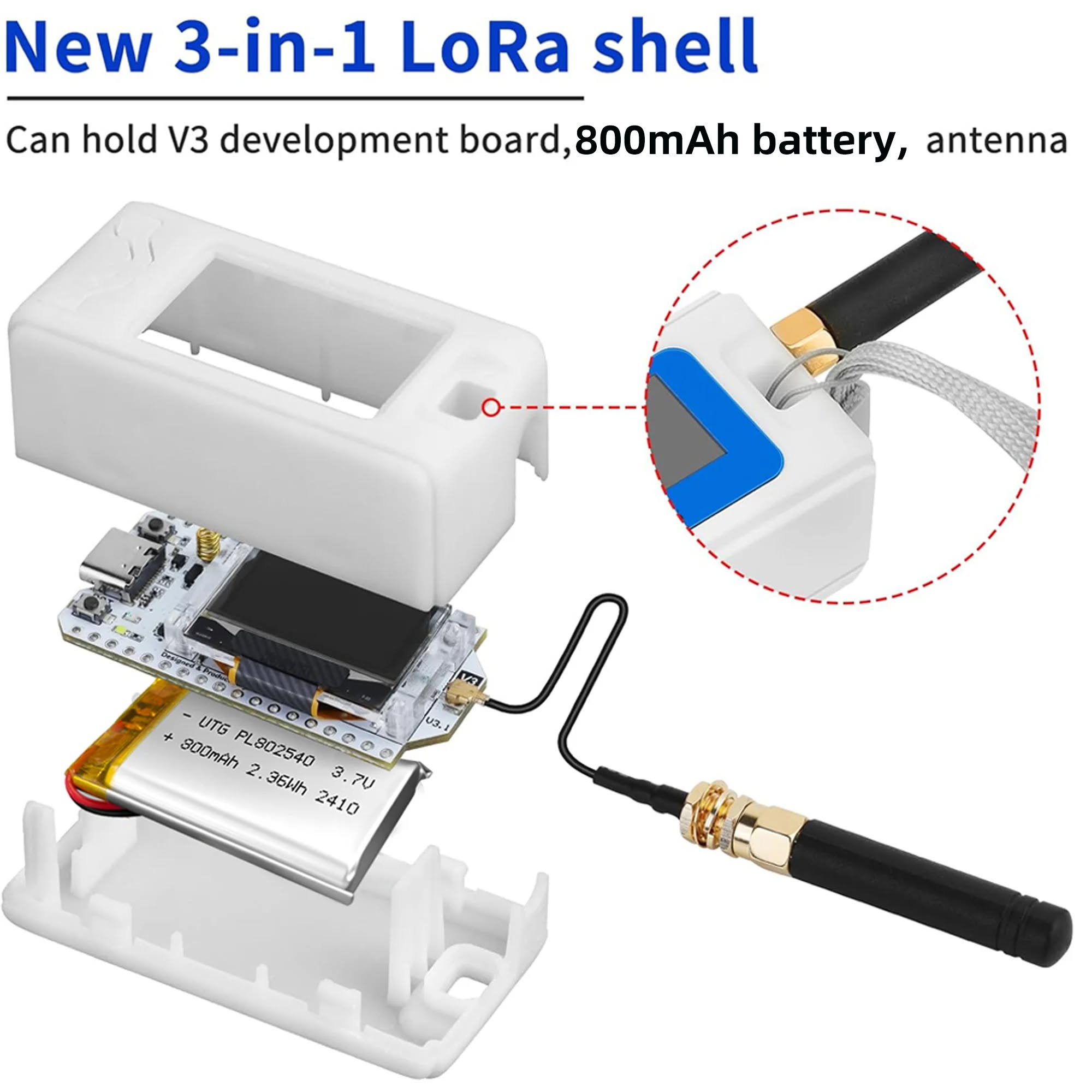

개발자 친화적인 설계: 아두이노 지원 및 CP2102 USB-시리얼 칩 탑재. 저전력 RF 설계와 함께 제공되는 케이스는 ESP32 LoRa V3 보드, 안테나 및 배터리를 보호합니다.
" WiFi LoRa 32 V3 (Heltec V3라고도 함)는 ESP32S3 MCU로 구동되는 내구성이 뛰어난 IoT 메이커 키트입니다."
- SX1262 LoRa 노드 칩은 LoRa, BLE, Wi-Fi의 세 가지 무선 통신 방식을 통합합니다.
- 내장형 OLED 디스플레이와 함께 강력한 올인원 솔루션을 제공합니다.
- 탁월한 RF 설계와 안정적이고 간소화된 시스템 설계 덕분에 제품은 즉시 사용 가능하며 지속적인 지원이 가능합니다.
- 아두이노, 플랫폼 IO, ESP-IDF, 마이크로파이썬과 같은 개발 방식을 사용하면 초보자도 쉽게 접근할 수 있습니다.
- 사용자 친화적입니다. 현재 Meshtastic과 같은 잘 알려진 장거리 무선 오픈 소스 프로젝트에서 널리 사용되고 있습니다.
- Meshcore는 스마트 시티, 스마트 팜, 산업 제어 및 보안 시스템 분야의 애플리케이션에 서비스를 제공합니다.
WiFi LoRa 32 (V3)는 Heltec Automation에서 설계 및 생산한 대표적인 IoT 개발 보드입니다. 2017년 출시 이후 개발자와 메이커들에게 꾸준히 사랑받아 왔으며, 수많은 우수한 오픈 소스 프로젝트에 활용되고 LoRa/LoRaWAN 기능을 탑재한 제품으로 직접 제작되기도 합니다.
새롭게 출시된 V3 버전은 V2 버전과 동일한 핀 순서를 가지며 Wi-Fi, BLE, LoRa, OLED 디스플레이 및 기타 기능을 그대로 유지합니다.

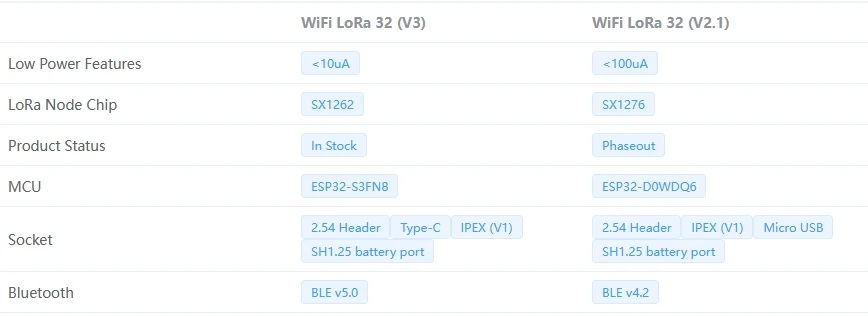

WiFi LoRa 32(V3)와 비교하여 V2는 다음과 같은 업그레이드를 수행했습니다.
| 제품 | WiFi LoRa 32v3 | WiFi LoRa 32v2 |
| 표시하다 |
|
|
| 저전력 기능 | <10μA | <100μA |
| MCU | ESP32-S3FN8 | ESP32-D0WDQ6 |
| LoRa 노드 칩 | SX1262 | SX1267 |
| 블루투스 | BLEv5.0 | BLEv4.2 |
| 소켓 | 2.54헤더;타입-c;IPEX(V1);SH1.25배터리 포트 | 2.54헤더;마이크로USB;IPEX(V1);SH1.25배터리 포트 |
하이라이트
온보드 OLED 디스플레이
-자신들의 제품 디자인을 위한 보드입니다. |
USB 타입 C
|
플라스틱 껍질
|

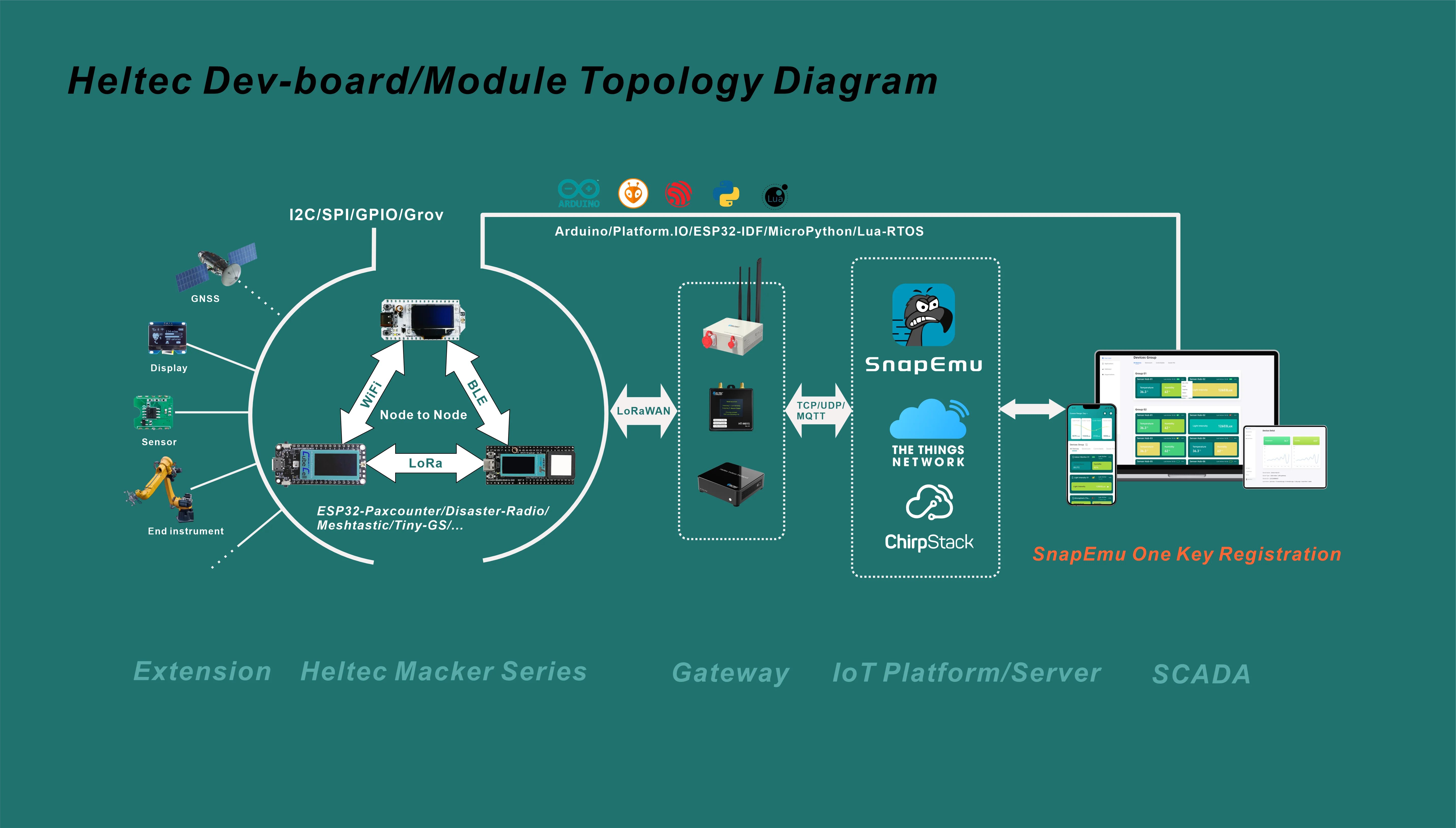

WiFi LoRa 32는 다음과 같은 오픈 소스 프로젝트와 호환됩니다.
- ESP32 팍스카운터
- 재난 라디오
- 메쉬타스틱
- 타이니 GS
- ...
저희는 표준 ESP32 Arduino LoRaWAN 라이브러리도 제공합니다.
- 헬텍 ESP32 LoRaWAN
이 라이브러리는 Heltec ESP32 Arduino 프레임워크 에 기본적으로 포함되어 있습니다.
명세서
| 매개변수 | 설명 |
| 마스터칩 | ESP32-S3FN8 (Xtensa® 32비트 lx7 듀얼 코어 프로세서) |
| LoRa 노드 칩 | SX1262 |
| USB-시리얼 칩 | CP2102 |
| 빈도 | 470~510MHz, 863~928MHz |
| 최대 송신 전력 | 21±1dBm |
| 최대 수신 감도 | -134dBm@SF12 대역폭=125KHz |
| 와이파이 | 802.11 b/g/n, 최대 150Mbps |
| 블루투스 | 블루투스 5(LE) |
| 하드웨어 리소스 | 7*ADC1 + 2*ADC2; 7*터치; 3*UART; 2*I2C; 2*SPI; 등 |
| 메모리 | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP 플래시 |
| 인터페이스 | USB 타입 C; 1.25mm 리튬 배터리 인터페이스 2개; LoRa ANT(IPEX 1.0); 2.54mm 헤더 핀 18개 |
| 배터리 | 3.7V 리튬 배터리 전원 공급 및 충전 |
| 작동 온도 | -20 ~ 70℃ |

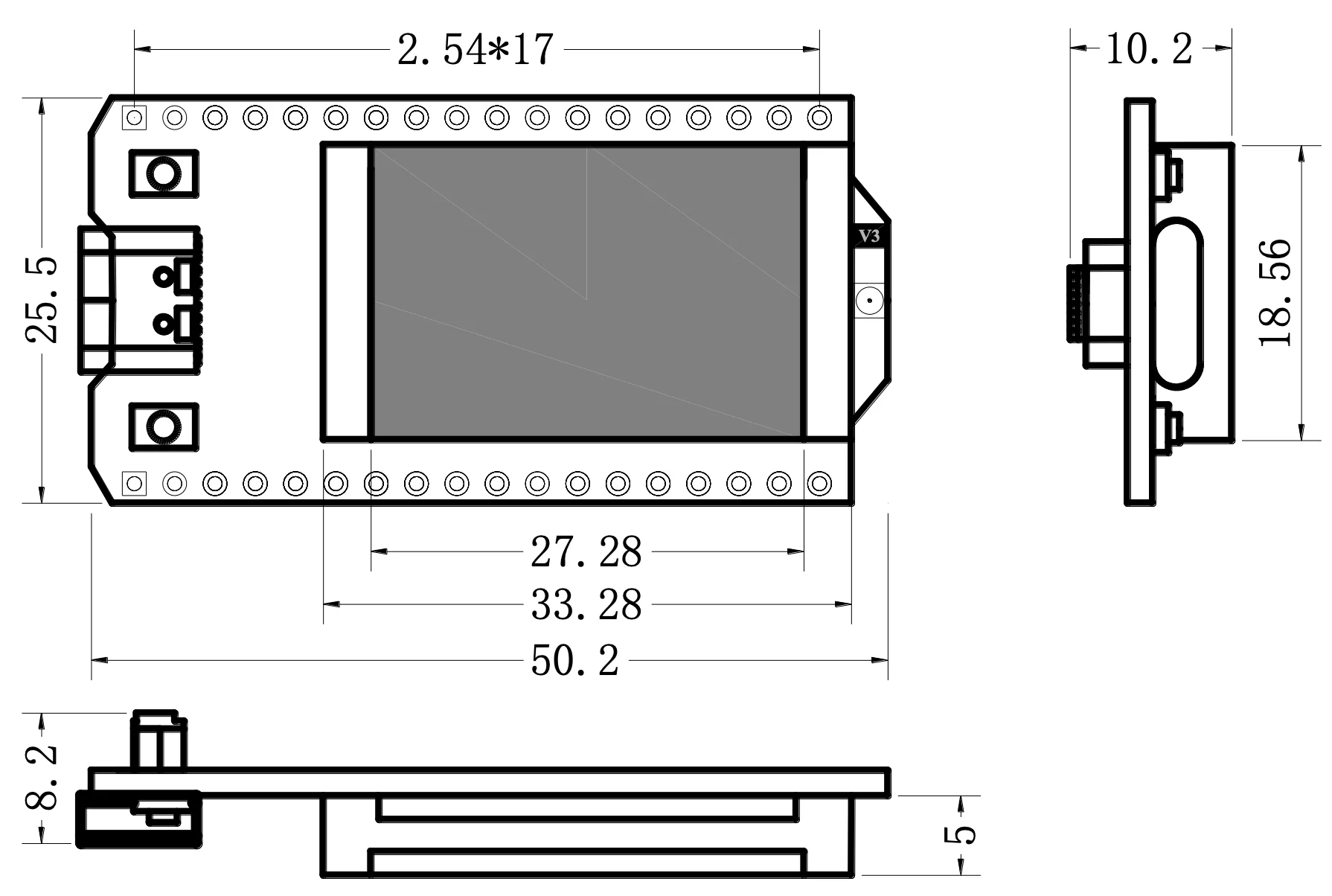

| 치수 | 50.2 * 25.5 * 10.2 mm |
자주 묻는 질문
1. 내장된 2.4GHz 안테나를 교체할 수 있습니까?
2.4GHz 안테나는 스프링 안테나이며, 보드에는 2.4GHz 무선 통신을 위한 추가 인터페이스가 없습니다.
신호.
2. ESP32에서 WiFi와 Bluetooth를 동시에 사용할 수 있습니까?
아니요, WiFi LoRa 32에는 외부 PSRAM이 없습니다. 애플리케이션에서 블루투스와 Wi-Fi를 모두 사용해야 하는 경우...
동시에 Heltec 무선 브리지 제품도 살펴보실 수 있습니다.
3. 어떤 개발 방법론을 지원하나요?
- 아두이노
- 마이크로 파이썬
- 플랫폼.io
- 에스프레시프 IDE
저희는 아두이노 사용을 적극 권장합니다. 저희는 완벽한 기술 지원과 LoRaWAN 솔루션을 제공합니다.
ESP32 아두이노 프레임워크용 코드입니다.
4. 배터리 소켓 유형은 무엇입니까?
“SH1.25 x 2”를 검색하면 이러한 종류의 소켓을 찾을 수 있습니다.
5. OLED 디스플레이가 없는 버전을 주문할 수 있나요?
물론, 언제든지 저희 영업 담당자에게 연락하셔서 아이디어를 제시하실 수 있습니다.
6. V2 코드는 V3와 호환됩니까?
아니요, MCU는 다릅니다.
차세대 IoT 잠재력을 극대화하세요: heltec meshtastic ——ESP32 LoRa 개발 보드
혁신적인 처리 능력
ESP32-S3FN8 듀얼 코어 프로세서의 강력한 성능을 활용하세요. 240MHz의 클럭 속도와 5단계 파이프라인 아키텍처를 자랑합니다. 이 2피스 개발 키트는 복잡한 알고리즘과 데이터 집약적인 작업을 효율적으로 처리하여 IoT 프로토타입을 산업용 솔루션으로 탈바꿈시킵니다. 싱글 코어 보드가 한계에 부딪히는 곳에서, heltec meshtastic의 아키텍처는 탁월한 성능을 발휘합니다. 무선 프로토콜, 센서 어레이, 암호화를 동시에 지연 없이 처리합니다.
트리플 네트워크 장악
WiFi + Bluetooth + LoRa 통합으로 모든 주파수 대역을 완벽하게 제어하세요. heltec의 듀얼 안테나 설계는 실제 환경의 간섭 문제를 해결합니다. 2.4GHz 스프링 안테나는 WiFi/Bluetooth 통신을 담당하고, U.FL LoRa 인터페이스는 수 킬로미터에 달하는 연결 범위를 제공합니다. 고층 빌딩, 농경지, 지하 시설 등 어디에든 센서를 배치할 수 있으며, 군사 등급의 안정적인 신호를 제공합니다.
자가 발전 시스템

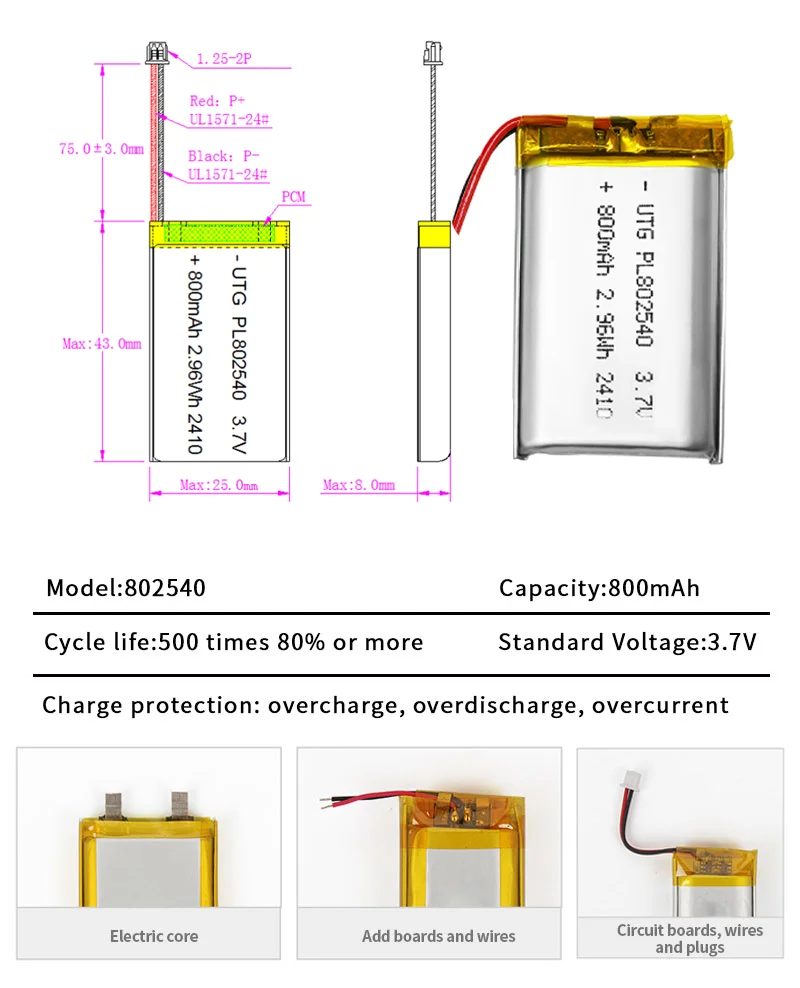

혁신을 멈추지 마세요. 800mAh 지능형 배터리 시스템의 특징:
⚡ USB-C 전원과 배터리 간 자동 전환
🛡️ 오각형 보호 기능(과충전/과방전/단락/정전기 방전/온도)
🔋 OLED 디스플레이를 통한 실시간 배터리 잔량 표시
📦 확장 가능한 전원 솔루션을 위한 SH1.25-2 커넥터
미션 컨트롤 인터페이스
0.96인치 128x64 OLED 디스플레이를 통해 디버그 로그, 배터리 상태, 네트워크 통계 등을 한눈에 모니터링할 수 있습니다. 금도금 처리된 USB Type-C 포트는 충전 기능뿐만 아니라 RF 차폐, 전압 안정화, 15kV 정전 충격 및 단락에도 견딜 수 있는 안전 프로토콜을 통합하고 있습니다.
개발자를
위한 최적의 설계:
🧩 원클릭 Arduino IDE 통합
💻 실시간 디버깅을 위한 CP2102 USB-시리얼 칩

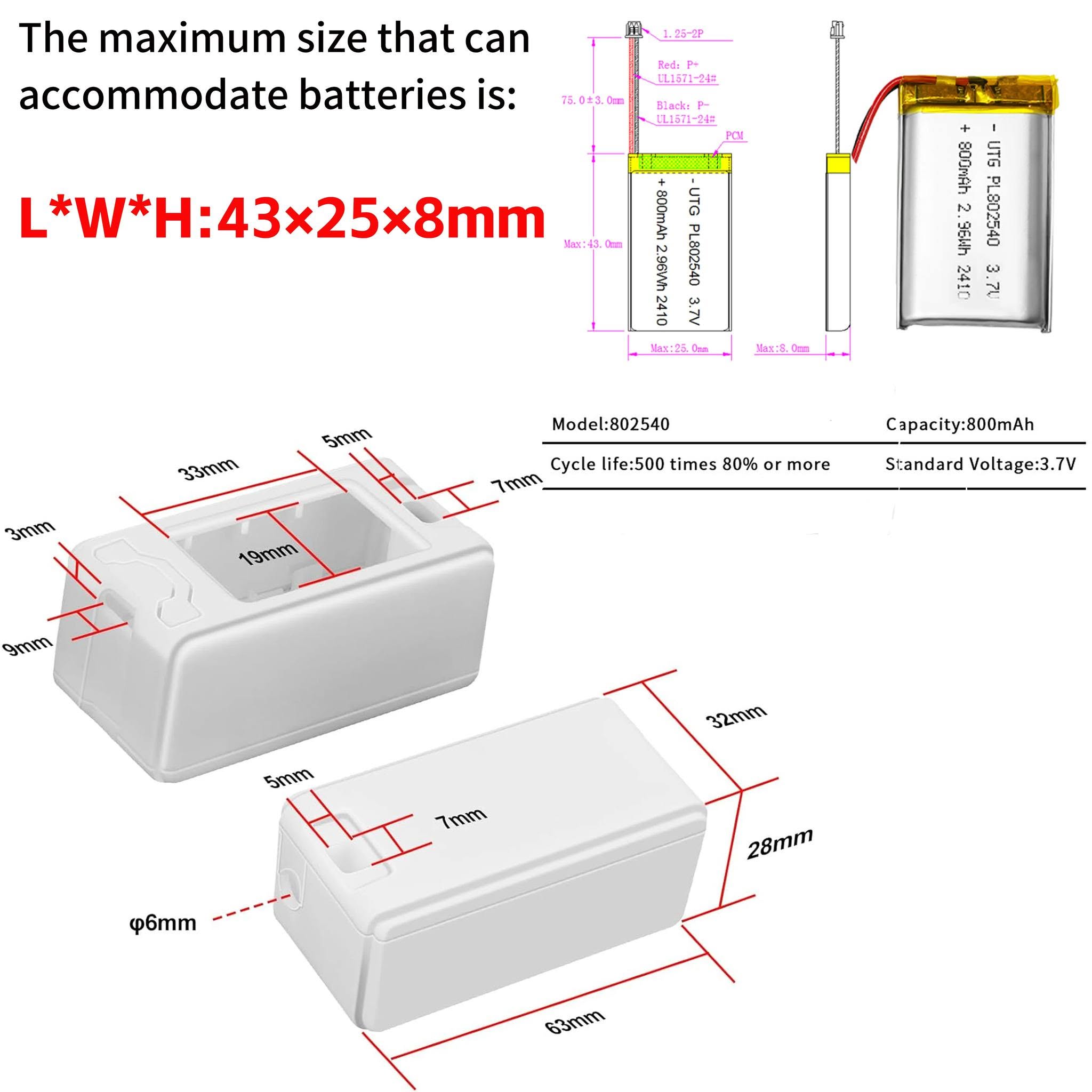

🛡️ Meshtastic 케이스 포함 (보드/안테나/952540mm 배터리 수납 가능)
📶 FCC/CE 인증 저전력 RF 설계 (<1μA 절전 모드 전류)
기업 수준의 EMC 보호 및 열 관리 기능으로 브레드보드에서 양산까지 확장 가능.
엔지니어들이 저희 제품을 선택하는 이유
*"이 제품은 단순한 개발 보드가 아닙니다. 완벽한 LoRa 솔루션입니다. 듀얼 코어 프로세서가 8개 센서로 구성된 농업용 메시 네트워크를 효율적으로 처리하면서도 전력 소모는 최소화합니다. -30°C에서 60°C에 이르는 극한 환경에서 200대를 설치하여 사용했는데, 고장은 단 한 건도 발생하지 않았습니다."*
– SmartFarm Inc. 기술 책임자
패키지 구성품
① ESP32 LoRa V3 듀얼 코어 보드 ×1

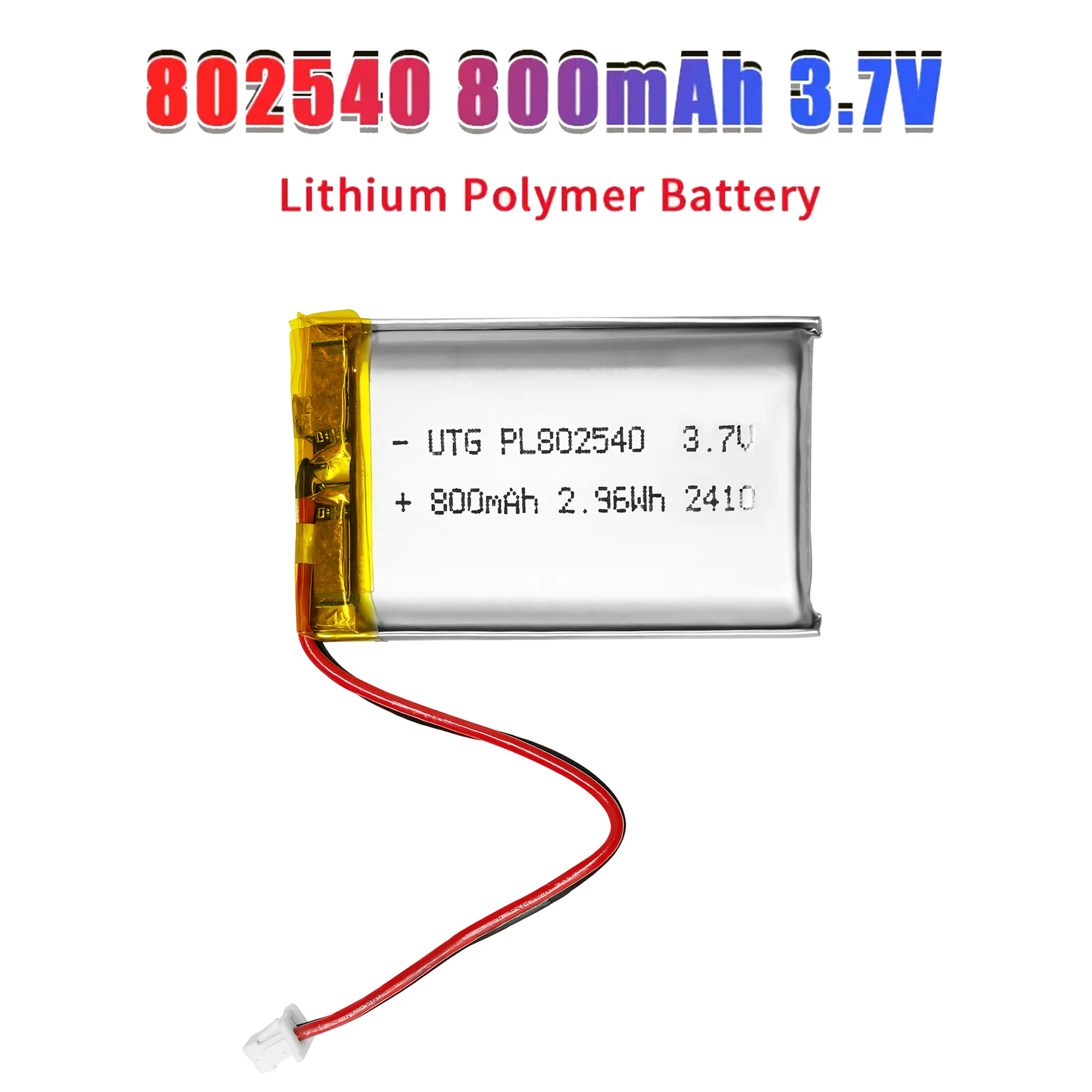

② 800mAh 리튬 이온 배터리 ×1
③ LoRa/U.FL 안테나 ×2
④ USB-C 충전 케이블 ×1

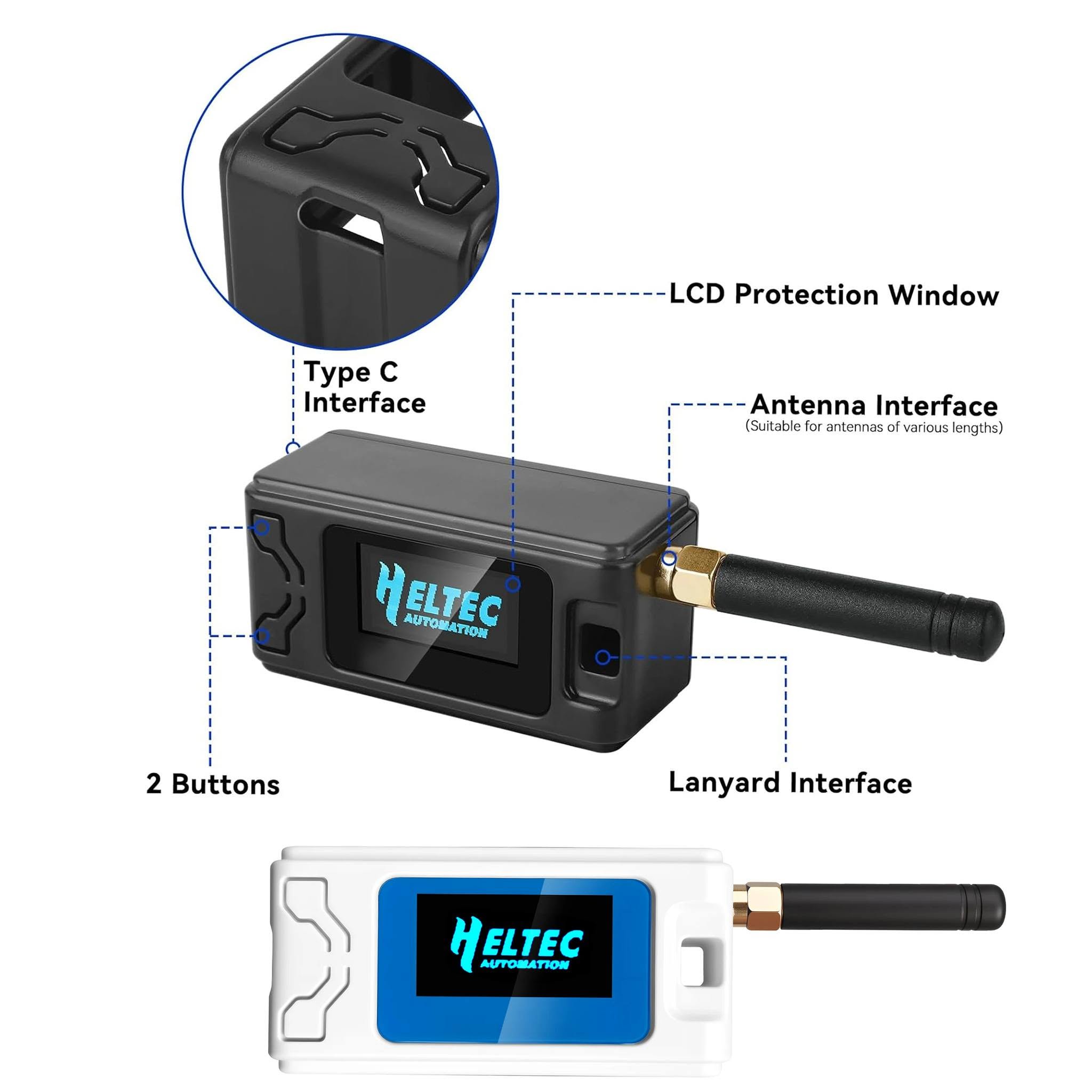

⑤ 방수 케이스 ×1
