ESP32-H2 Zero MINI 개발 보드

ESP32 H2 Zero MINI 개발 보드, ESP32 H2FH4S 칩, 4MB 플래시, 96MHz 프로세서, USB Type-C 포트, BLE/Zigbee/Thread 지원



주변기기 통합: SPI, UART, I2C, I2S, LED PWM, ADC 등 다양한 주변기기를 탑재하여 다양한 애플리케이션에서 활용성을 높였습니다.



개발 지원: 원활한 개발 경험을 위해 공식 ESP-IDF 개발 환경, 샘플 프로그램 및 튜토리얼이 함께 제공됩니다.



무선 통신: BLE 5, Zigbee 3.0 및 Thread 프로토콜을 지원하여 다용도적이고 안정적인 무선 연결을 보장합니다.



설계 유연성: 스탬프 홀 설계를 채택하여 직접 납땜이 가능하며, 맞춤형 베이스 플레이트에 통합하여 개인화된 프로젝트를 구현할 수 있습니다.



Esp32 H2 Zero|Esp32 H2 Zero USB-C 보드|프로세서 성능: 96MHz의 메인 클럭 속도를 가진 RISC-V 32비트 싱글 코어 프로세서를 탑재하여 효율적이고 반응성이 뛰어난 성능을 자랑합니다.



ESP32-H2 Mini Board

Onboard ESP32-H2FH4S chip

Supports BLE / Zigbee / Thread wireless communication







제품 특징

ESP32-H2-Zero는 블루투스 저에너지(BLE) 5와 IEEE 802.15.4(Zigbee 3.0 및 Thread)를 통합한 엔트리 레벨 RISC-V 마이크로컨트롤러 개발 보드입니다. 작지만 강력한 성능을 자랑하며, 스마트 홈, 산업 자동화, 헬스케어, 가전제품 등 다양한 분야에 활용할 수 있는 풍부한 주변기기 인터페이스를 제공합니다.
하드웨어는 RISC-V 32비트 싱글 코어 프로세서가 탑재된 ESP32-H2FH4S 칩을 사용하며, 최대 96MHz의 주파수를 지원하고 4MB 플래시 메모리가 내장되어 있습니다. 또한 SPI, UART, I2C, I2S, LED PWM, ADC 인터페이스 등 다양한 주변기기 인터페이스를 지원하여 여러 주변기기와의 호환성과 확장성을 제공하므로 더욱 편리하게 사용할 수 있습니다.
소프트웨어 개발 환경으로는 공식 ESP-IDF를 사용할 수 있습니다. 사용자가 개발을 빠르게 시작하고 제품에 적용할 수 있도록 관련 샘플 프로그램과 튜토리얼을 제공합니다.



주요 특징:

최대 96MHz의 주파수와 4MB 플래시 메모리가 내장된 RISC-V 32비트 싱글 코어 프로세서가 탑재된 ESP32-H2FH4S 칩을 사용합니다.

BLE 5 및 IEEE 802.15.4(Zigbee 3.0 및 Thread) 무선 통신을 통합하여 뛰어난 RF 성능을 제공합니다.

USB Type-C 인터페이스를 사용하여 방향에 상관없이 쉽게 연결할 수 있습니다.

풍부한 주변 장치 인터페이스를 지원하여 뛰어난 호환성과 확장성을 제공합니다.

스탬프 홀 디자인으로 사용자가 설계한 베이스 플레이트에 직접 용접 및 통합할 수 있습니다.

ESP-IDF, Arduino 등 다양한 플랫폼을 지원합니다.

완전한 SDK와 오픈 소스 튜토리얼을 제공하여 쉽게 시작하고 애플리케이션에 빠르게 통합할 수 있습니다.

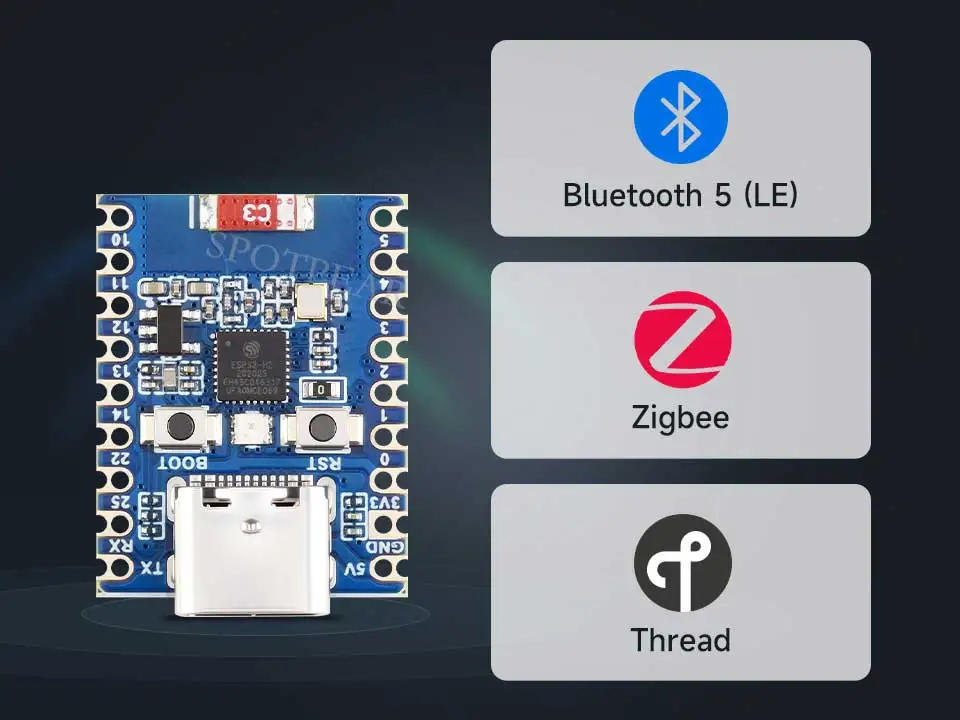

BLE 5 지원

BLE 5 및 IEEE 802.15.4(Zigbee 3.0 및 Thread)를 지원합니다.
블루투스 저에너지 서브시스템은 블루투스 5(LE) 및 블루투스 메시를 지원합니다.

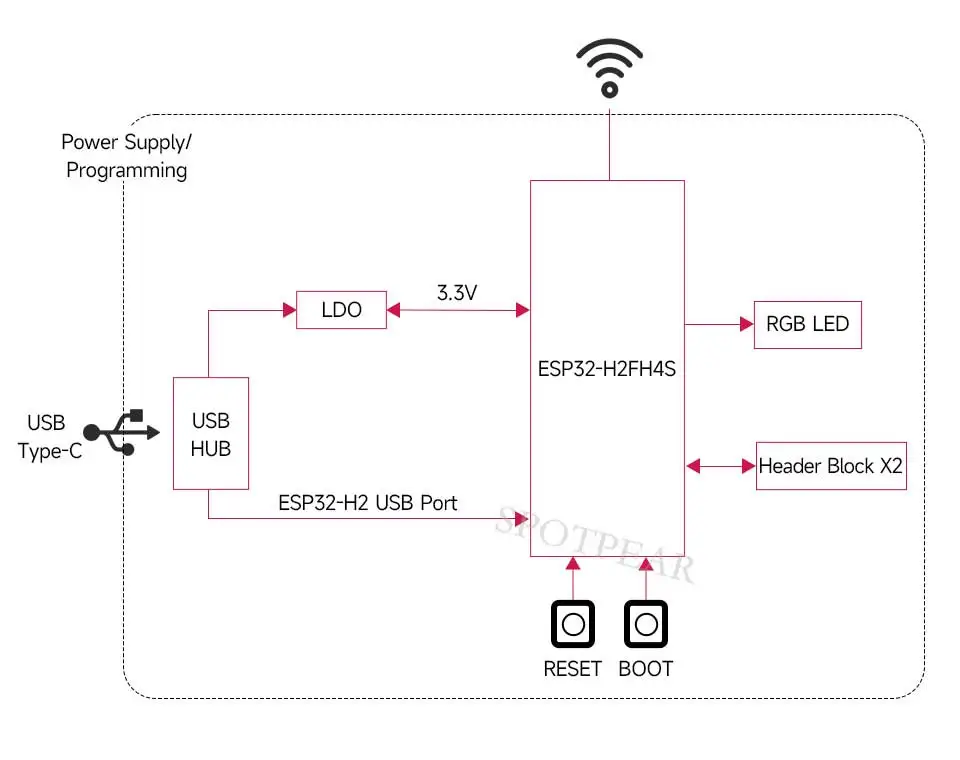

Functional Block Diagram

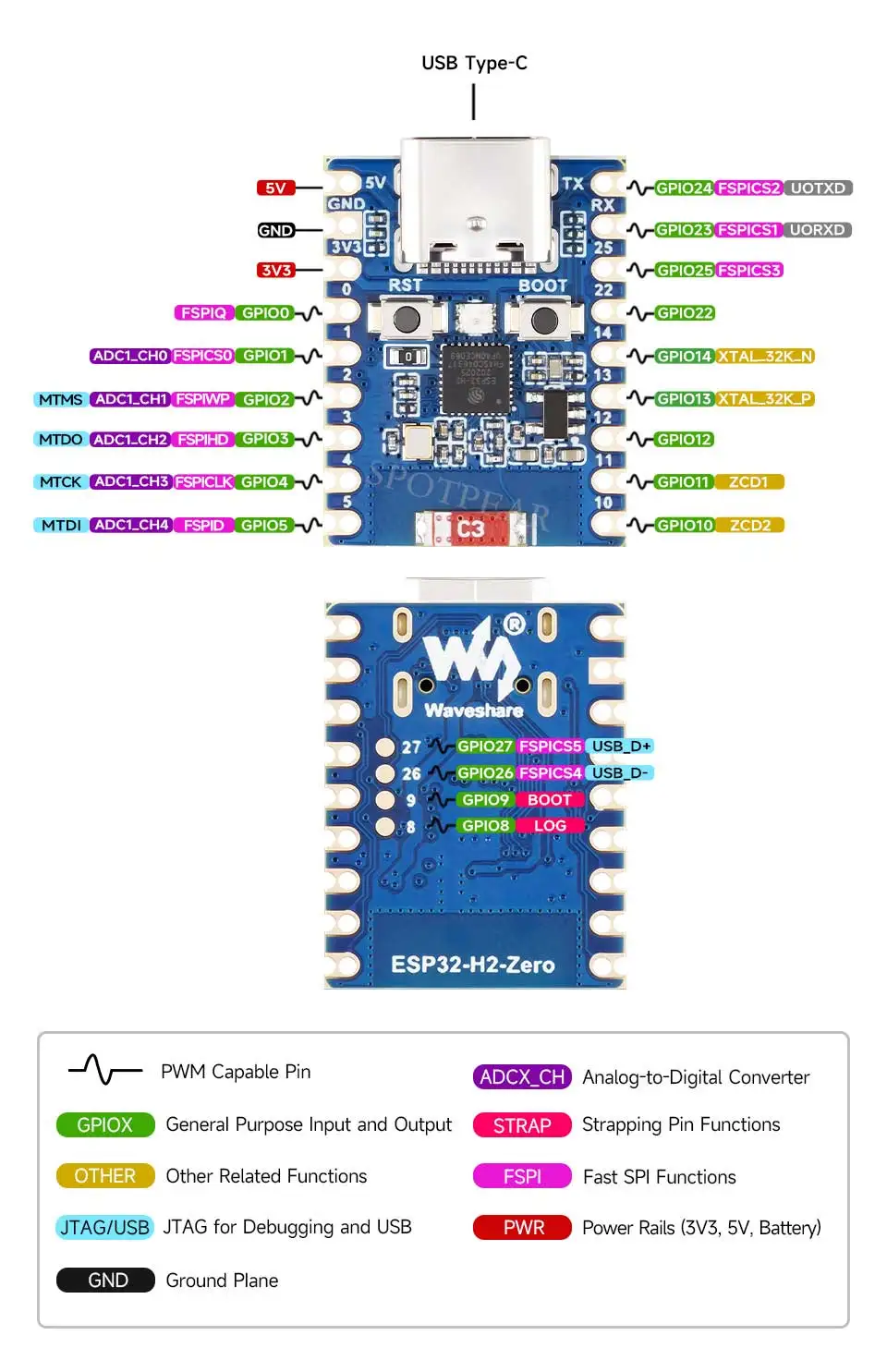

Pin Definition

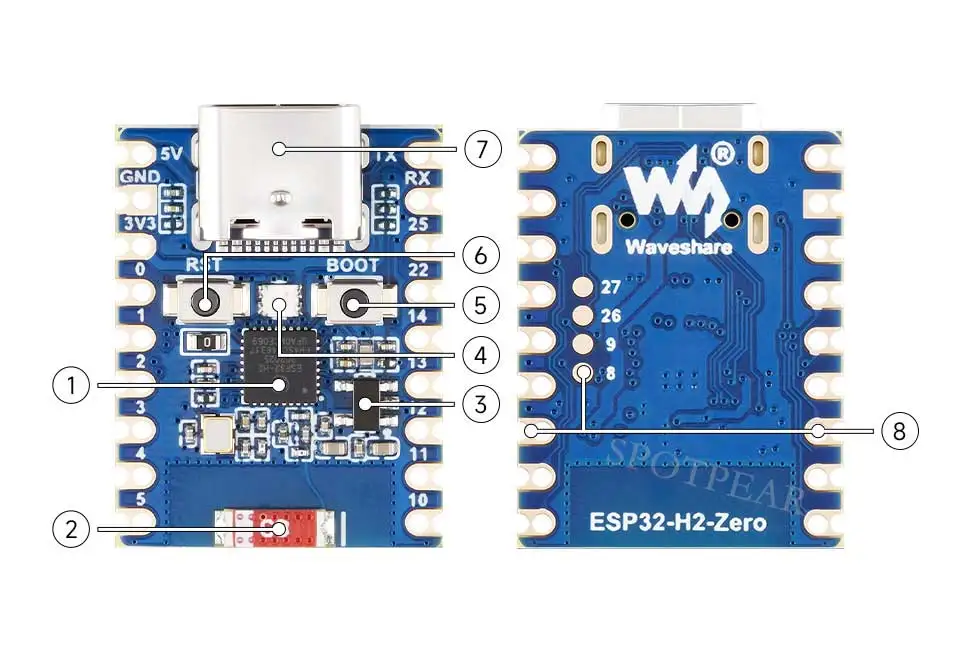

Resource Introduction

1. ESP32-H2FH4S
   Equipped with a RISC-V 32-bit single-core processor, supporting up to 96MHz main frequency
2. 2.4G ceramic antenna
3. ME6217C33M5G
   Low dropout LDO, current (Max) 800mA
4. WS2812
   Cool RGB LED
5. BOOT button
   Press and then press reset to enter download mode
6. RESET button
7. USB Type-C port
   Used for downloading programs and debugging
8. ESP32-H2FH4S Pinout

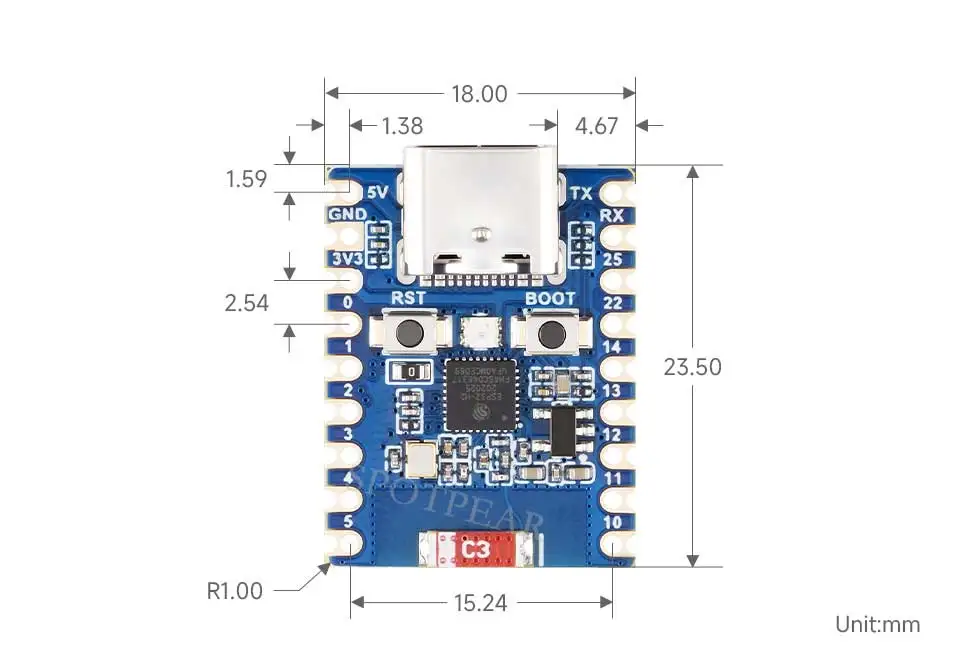

Product size



프로세서: RISC-V 32비트 싱글 코어 프로세서 및 96MHz 메인 주파수를 탑재한 ESP32-H2FH4S 칩
플래시 메모리: 4MB 내장 메모리
연결성: 간편하고 다양한 연결을 위한 USB Type-C 포트
무선 통신: BLE 5, IEEE 802.15.4(Zigbee 3.0 및 Thread) 지원
설계: 맞춤형 설계에 쉽게 통합할 수 있는 스탬프 홀 디자인
주변 장치 인터페이스: SPI, UART, I2C, I2S, LED PWM, ADC를 포함한 다양한 주변 장치 지원

|ESP32 H2 Zero USB C 보드|ESP32 H2FH4S|

**향상된 연결성과 성능**
ESP32 H2 Zero MINI 개발 보드는 강력한 ESP32-H2FH4S 칩을 탑재한 최첨단 장치입니다. 이 칩은 최대 96MHz의 주파수를 지원하는 고속 RISC-V 32비트 싱글 코어 프로세서를 갖추고 있어 다양한 애플리케이션에서 빠르고 효율적인 처리를 보장합니다. 보드에 내장된 4MB 플래시 메모리는 프로젝트에 충분한 저장 공간을 제공하며, USB Type-C 포트는 안정적이고 다양한 연결 옵션을 제공합니다. BLE 5, IEEE 802.15.4(Zigbee 3.0 및 Thread)를 지원하는 이 보드는 원활한 무선 통신을 위해 설계되었으며, 다양한 IoT 및 스마트 홈 환경에서 안정적이고 빠른 데이터 전송을 보장합니다.

**개발자와 메이커를 위한 설계**
ESP32 H2 Zero MINI 개발 보드는 단순한 보드가 아니라 혁신가를 위한 도구입니다. 스탬프 홀 디자인으로 맞춤형 설계에 쉽게 통합할 수 있어 로봇 키트 및 DIY 프로젝트에 이상적입니다. ESP32 H2 Zero MINI 개발 보드는 SPI, UART, I2C, I2S, LED PWM, ADC 등 풍부한 주변 장치 인터페이스를 제공하여 뛰어난 호환성과 확장성을 자랑합니다. 개발자는 이 보드를 통해 다양한 주변 장치를 손쉽게 연결하고 제어할 수 있습니다. 숙련된 전문가든 취미 개발자든 관계없이, 포괄적인 SDK와 오픈 소스 튜토리얼을 통해 누구나 쉽게 시작하고 제품에 빠르게 적용할 수 있으므로 이 보드는 여러분의 개발 도구에 매우 유용한 도구가 될 것입니다.

**다재다능하고 사용자 친화적**
ESP32 H2 Zero MINI 개발 보드는 다재다능함을 입증하는 제품입니다. ESP-IDF, Arduino 등 다양한 플랫폼을 지원하여 폭넓은 프로젝트에 적합한 선택입니다. 컴팩트한 크기와 가벼운 디자인에도 불구하고 강력한 성능을 제공하여 공간 제약이 있는 환경에 특히 적합합니다. 배터리가 포함되어 있지 않으므로 사용자는 필요에 따라 전원 공급 방식을 자유롭게 구성할 수 있습니다. 스마트 홈 시스템, 산업 자동화 솔루션 또는 소비자 전자 제품을 개발하든, 이 보드의 BLE/Zigbee/Thread 연결 기능을 비롯한 다양한 기능은 차기 프로젝트에 없어서는 안 될 필수 도구입니다.
