ESP32-S3 3.5인치 터치 LCD 터치스크린 디스플레이 N16R8 개발 보드

Waveshare ESP32-S3 3.5인치 터치 LCD 터치스크린 디스플레이 N16R8 개발 보드, Wi-Fi 및 블루투스 지원



• 편리한 전원 관리: 효율적인 전원 관리를 위한 AXP2101 IC를 탑재하여, 다양한 전압 출력 및 배터리 충전을 지원합니다.
• 통합 오디오 기능: 내장된 저전력 오디오 코덱과 3.5인치 터치 LCD를 통해 오프라인 음성 제어 및 AI 상호작용을 지원합니다.
• Waveshare Esp32 S3|Waveshare Esp32 S3 터치 LCD 3.5|고성능 프로세서: ESP32-S3R8 Xtensa 32비트 LX7 듀얼 코어 프로세서를 탑재하여 최대 240MHz의 메인 클럭 속도를 제공합니다.
• 포괄적인 센싱 기능: 동작 제스처 감지를 위한 6축 IMU(3축 가속도계 및 3축 자이로스코프)를 탑재했습니다.
• 광범위한 연결성: 2.4GHz Wi-Fi(802.11 b/g/n) 및 Bluetooth 5(LE)를 지원하며, 원활한 연결을 위한 내장 안테나를 갖추고 있습니다.









특징

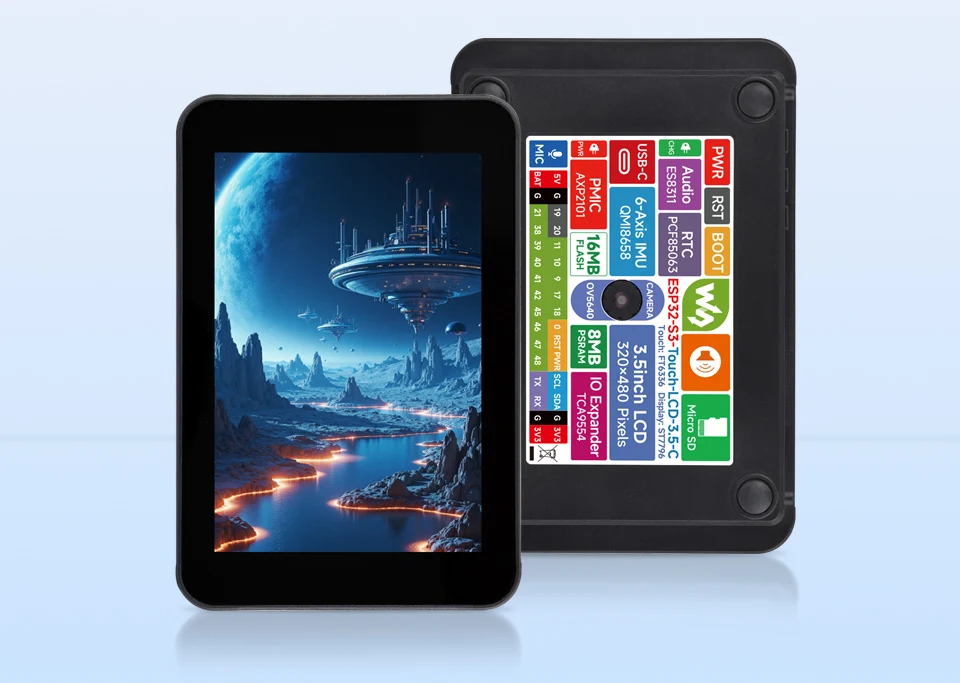

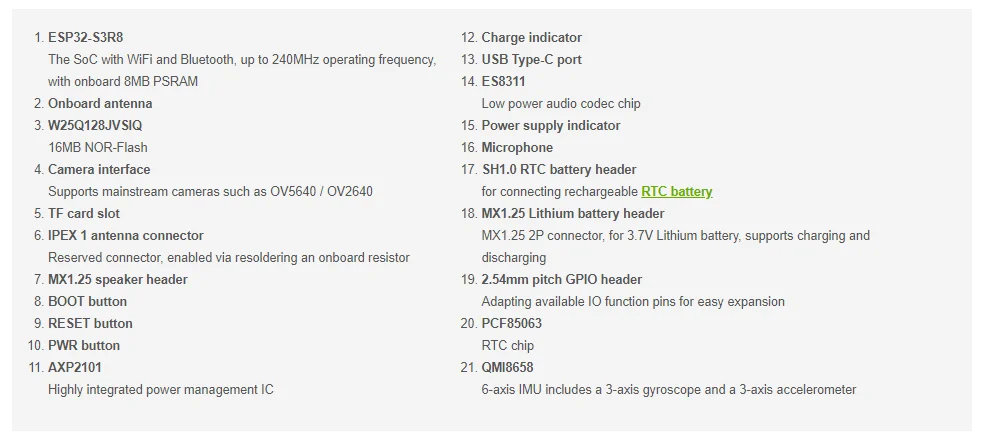

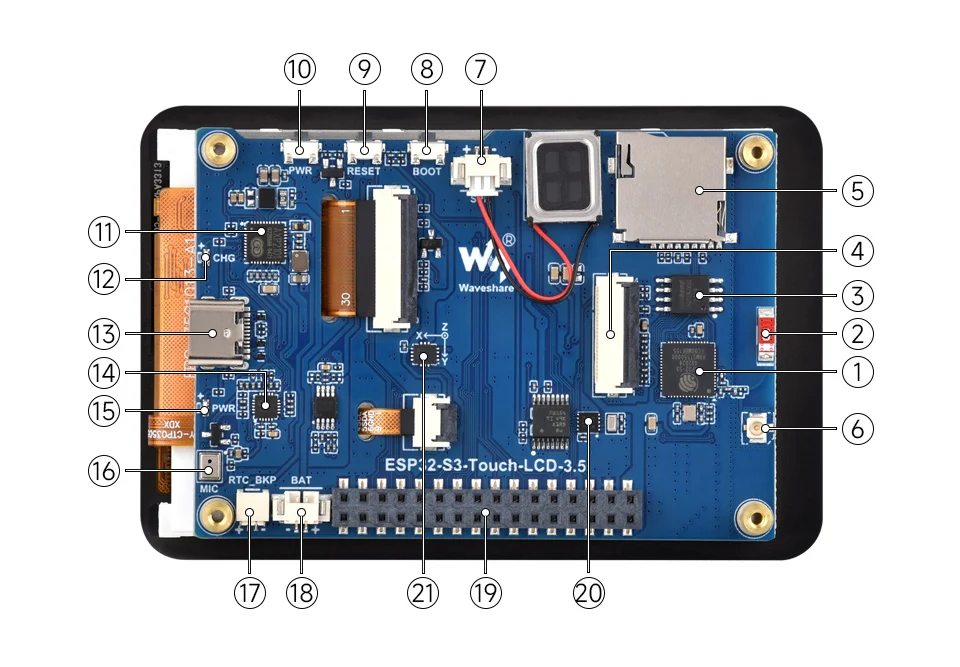

ESP32-S3-Touch-LCD-3.5는 Waveshare에서 설계한 고성능, 고집적 MCU 보드입니다. 3.5인치 정전식 터치 IPS 디스플레이, 전력 관리 IC, 6축 센서(3축 가속도계 및 3축 자이로스코프), RTC, 저전력 오디오 코덱 등이 내장되어 있어 제품 개발 및 통합을 신속하게 진행할 수 있습니다.

주요 특징은 다음과 같습니다.

ESP32-S3R8 Xtensa 32비트 LX7 듀얼 코어 프로세서 탑재, 최대 240MHz 주파수 지원

2.4GHz Wi-Fi(802.11 b/g/n) 및 Bluetooth 5(LE) 지원, 내장 안테나 탑재

512KB SRAM 및 384KB ROM 내장, 8MB PSRAM 및 16MB 외장 플래시 메모리 지원

Type-C 커넥터로 기기 호환성 향상 및 사용 편의성 증대

3.5인치 정전식 터치 디스플레이 탑재로 선명한 컬러 화면 표시, 320×480 해상도, 262,000색상 지원

ST7796 디스플레이 드라이버 및 FT6336 정전식 터치 칩 내장, 각각 SPI 및 I2C 통신 사용으로 I/O 리소스 효율 극대화

QMI8658 6축 IMU(3축 가속도계 및 3축 자이로스코프) 내장 동작 감지, 걸음 수 계산 등 다양한 기능을 지원합니다.

PCF85063 RTC 칩이 내장되어 있으며, AXP2101 칩을 통해 메인 리튬 배터리로 전원을 공급받습니다. 백업 배터리 연결을 위한 RTC 배터리 헤더가 제공되어 메인 배터리 교체 시에도 RTC 기능을 유지할 수 있습니다.

PWR 및 BOOT 프로그래밍 가능 버튼으로 사용자 정의 기능 개발이 용이합니다.

3.7V MX1.25 리튬 배터리 충전/방전 헤더가 내장되어 있습니다.

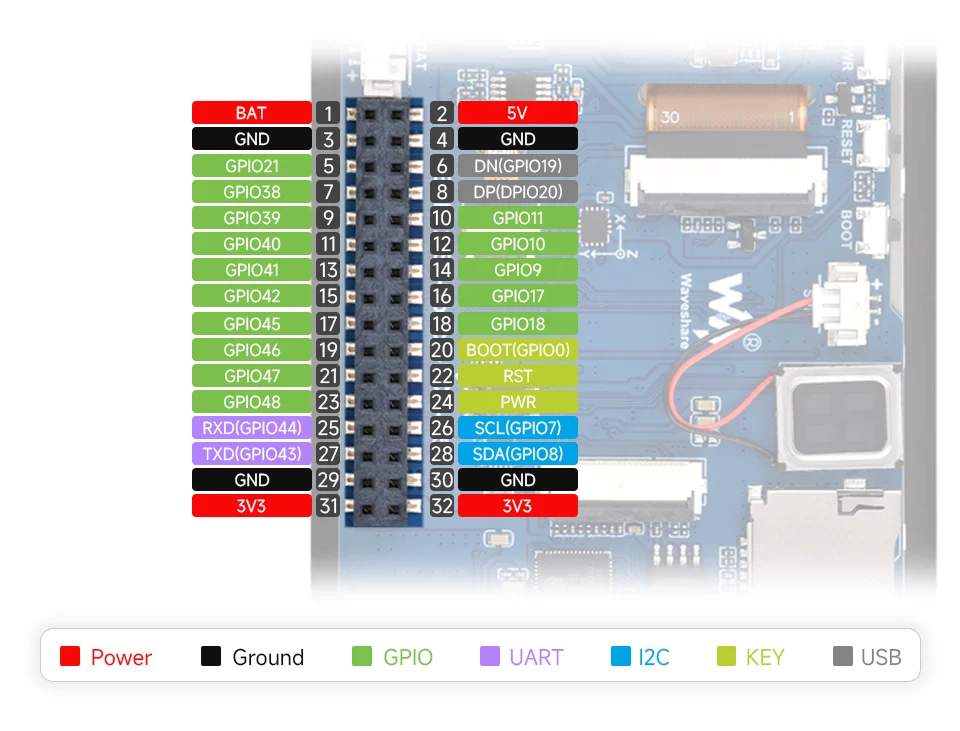

I2C, UART, USB 및 다양한 GPIO 핀을 지원하여 주변 장치 연결 및 디버깅이 가능합니다.

TF 카드 슬롯을 통해 저장 공간을 확장하고 빠른 데이터 전송이 가능하며, 데이터 기록 및 미디어 재생과 같은 애플리케이션에 적합하고 회로 설계를 간소화할 수 있습니다.

OV2640 및 OV5640과 같은 주요 카메라와 호환되는 카메라 인터페이스가 내장되어 있습니다.

AXP2101 IC를 채택하여 효율적인 전력 관리를 제공하며, 다중 전압 출력, 배터리 충전, 배터리 관리 및 배터리 수명 최적화 등을 지원합니다.

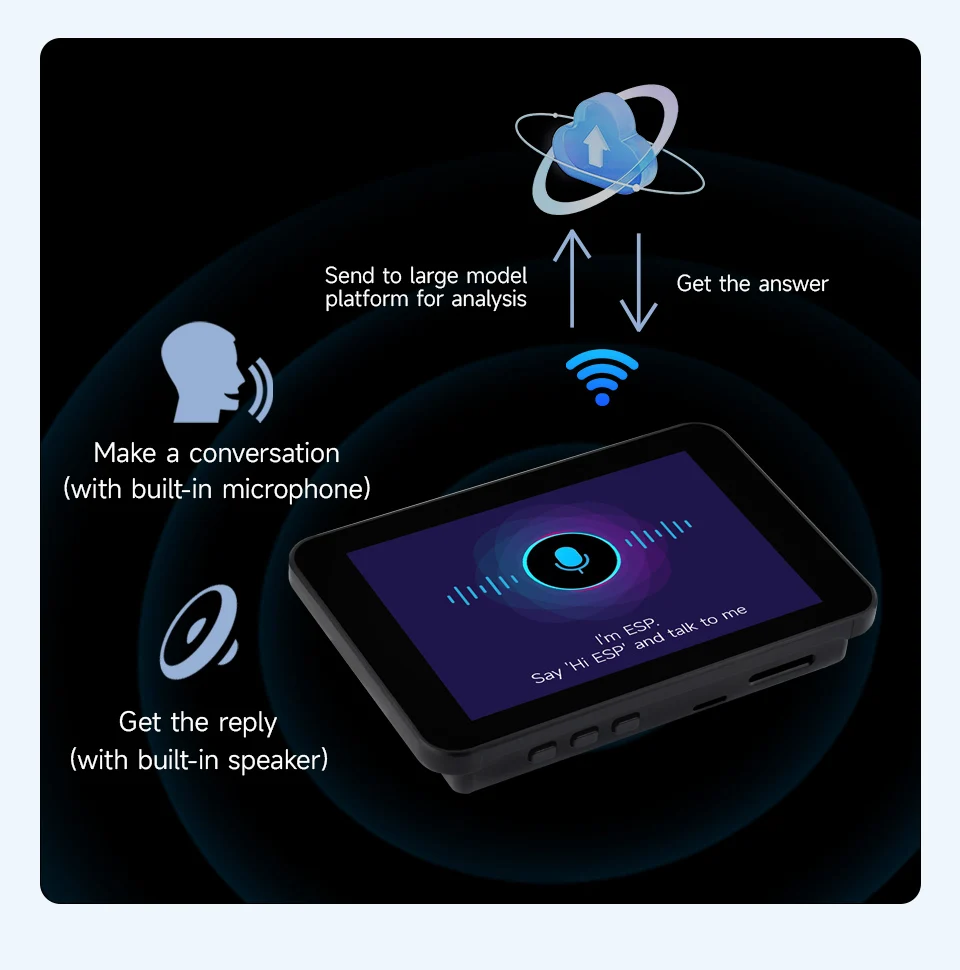

AI 음성 상호작용을 지원합니다.

DeepSeek, Doubao 등과 같은 대규모 온라인 모델 플랫폼에 접근할 수 있습니다.

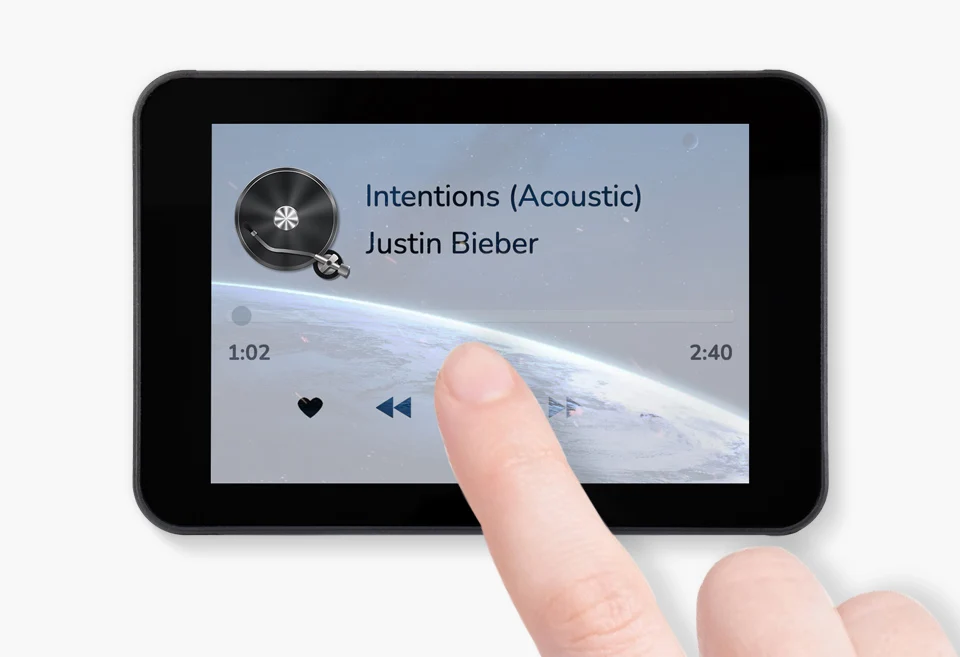

정전식 터치

다양한 스마트 기기 개발에 적합하며, 인간-기계 상호작용을 가능하게 합니다.

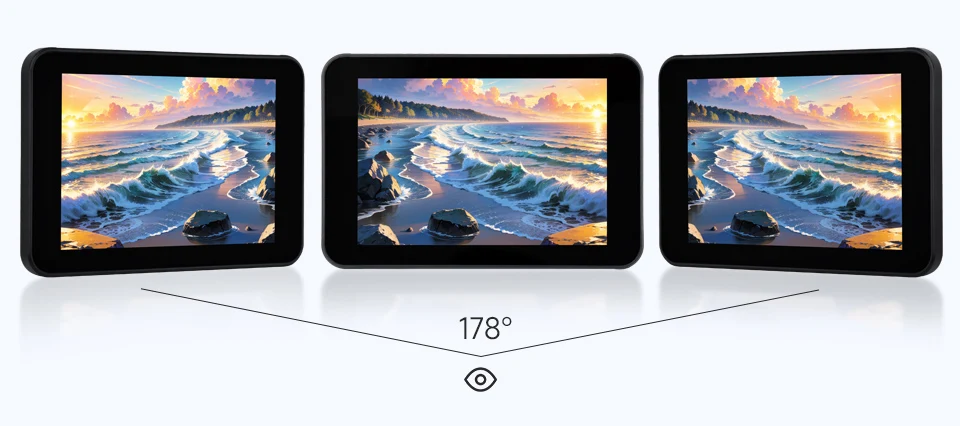

IPS 디스플레이 패널

탁월한 디스플레이 성능, 262,000색, 넓은 시야각





내장 오디오 코덱

고품질 오디오 처리를 지원하여 깨끗하고 고품질의 오디오 입력 및 출력을 제공합니다.







OV2640/OV5640 및 기타 주요 카메라 지원
OV5640 5MP 카메라 모듈은 이미지 캡처, 비디오 모니터링 등 다양한 용도에 적합하여 여러 요구 사항을 충족합니다.

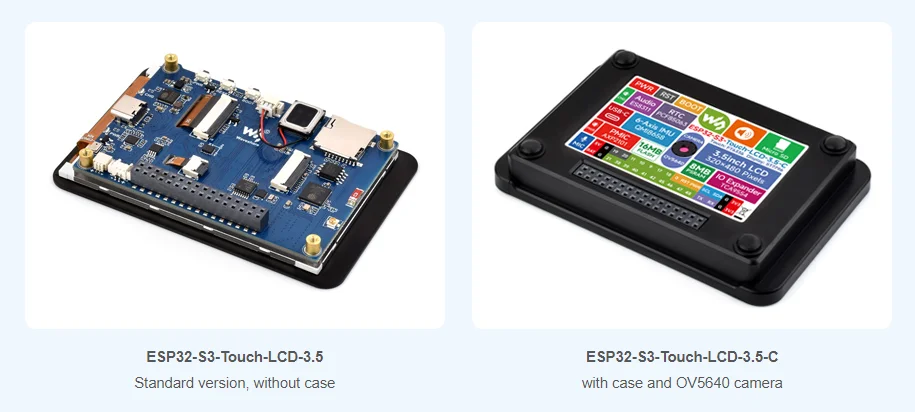

* OV5640 5MP 카메라 모듈은 ESP32-S3-Touch-LCD-3.5-C 버전에만 포함되어 있습니다.

ESP-IDF 및 Arduino IDE를 지원합니다.

포괄적인 SDK, 개발 리소스, 튜토리얼을 통해 손쉽게 시작할 수 있습니다.























배터리 포함 여부: 미포함 105℃ 발열체≤: spotpearn호환 가능: ESP32-S3n액세서리 유형: LCD 화면

해상도: 320 × 480

디스플레이 유형: 3.5인치 IPS 정전식 터치스크린

Waveshare ESP32 S3|Waveshare ESP32 S3 터치 LCD 3.5



고성능 통합

Waveshare ESP32-S3 3.5인치 터치 LCD는 ESP32-S3 MCU와 완벽하게 통합되도록 설계된 강력한 개발 보드입니다. 이 보드는 단순한 디스플레이가 아니라 고해상도 3.5인치 IPS 정전식 터치스크린을 포함한 완벽한 패키지로, 인터랙티브 프로젝트 제작에 이상적입니다. Wi-Fi 및 Bluetooth 연결과 같은 고급 기능과 내장 오디오 입력 및 출력을 통해 AI 상호 작용 및 오프라인 음성 제어를 위한 다용도 도구로 활용할 수 있습니다.

사용 편의성 및 호환성



Waveshare 3.5인치 디스플레이는 안정적이고 사용자 친화적인 솔루션을 찾는 개발자와 애호가에게 적합합니다. Type-C 커넥터는 다양한 장치와의 호환성을 보장하며, 내장된 3.7V MX1.25 리튬 배터리 충전/방전 헤더는 배터리 관리를 간소화합니다. AXP2101 칩을 통해 메인 리튬 배터리로 구동되는 PCF85063 RTC 칩은 배터리 교체 중에도 RTC 기능을 보장합니다. PWR 및 BOOT 프로그래밍 가능 버튼은 손쉬운 사용자 지정 기능 개발을 가능하게 하여 다양한 프로젝트에 탁월한 선택이 됩니다.



혁신적인 애플리케이션을 위한 고급 기능

Waveshare 3.5인치 디스플레이는 단순한 화면이 아니라, 무궁무진한 가능성을 열어줍니다. 이 보드는 6축 센서(3축 가속도계 및 3축 자이로스코프)를 탑재하여 동작 감지 및 걸음 수 계산이 가능하므로 피트니스 트래커 또는 스포츠 장비에 적합합니다.



내장 카메라 인터페이스는 OV2640 및 OV5640과 같은 주요 카메라와 호환되어 비디오 녹화 또는 스트리밍 애플리케이션과의 손쉬운 통합이 가능합니다. 효율적인 전력 관리를 위한 AXP2101 IC는 다중 전압 출력, 배터리 충전 및 배터리 관리를 지원하여 프로젝트의 안정적인 전력 공급을 보장합니다.
